Tuotetyyppi	Kuumaliimapistooli
Merkki	STEINEL
Malli	GlueMatic 7011
Lämpötila-alue	40 °C - 230 °C (säädettävissä asteen tarkkuudella)
Tehdasasetuslämpötila	190 °C
Näyttö	LCD-näyttö LEDillä
Iskun säätö	Kyllä, liiman määrän säätämiseksi per isku
LOC-toiminto	Kyllä, asetusten lukitus
Lepotila	Kyllä, lämpötilan automaattinen lasku käyttämättömyyden jälkeen
Vaihdettava suutin	Kyllä, useita vaihtoehtoisia suuttimia saatavana
Liimatyyppi	Alkuperäiset STEINEL-sulamaliimatikut
Virransyöttö	Verkkovirta, verkkokaapeli
Suositeltu käyttö	Sisätiloissa, kuivissa ja hyvin ilmastoiduissa tiloissa
Valmistajan takuu	1 vuosi
Turvallisuusohjeet	Älä käytä juoksevalla liimalla, palovammariski, älä jätä ilman valvontaa
Valmistusmaa	Saksa
Huoltopalvelu	+33/3/20 30 34 00

Usein kysytyt kysymykset - GlueMatic 7011 STEINEL

Kuinka kytkeä GlueMatic 7011 päälle ja pois?

Kytkeäksesi päälle, paina ON/OFF-painiketta kahden sekunnin ajan. Kytkeäksesi pois, paina lyhyesti kerran samaa painiketta.

Kuinka säätää laitteen lämpötilaa?

Paina SET-painiketta ja pidä sitä painettuna. Käytä sitten YLÖS- ja ALAS-painikkeita lämpötilan säätämiseen asteen tarkkuudella välillä 40°C - 230°C. Vapauta SET nähdäksesi nykyinen lämpötila.

Kuinka säätää liiman määrää per isku?

Käytä sivulla olevaa iskun säätöliuskaa. Vedä liiman syöttöliipaisimesta, ja siirrä liuskaa kohti suutinta lisätäksesi määrää, tai vastakkaiseen suuntaan vähentääksesi sitä.

Mitä tehdä, jos näytössä lukee 'Err.'?

Virhe 'Err.' voi tarkoittaa maksimilämpötilan ylittymistä tai anturin katkeamista/oikosulkua. Jos laite on kuuma, anna sen jäähtyä, sammuta ja käynnistä uudelleen. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Kuinka vaihtaa suutin?

Laitteen tulee olla lämmin mutta irrotettu pistorasiasta. Käytä lämpösuojakäsineitä. Kierrä suutin irti ilman liipaisimen painamista. Kierrä uusi suutin käsin ja kiristä se 4,2 Nm:n vääntömomenttiin työkalulla.

Mitä liimatikkuja käyttää GlueMatic 7011:n kanssa?

Käytä yksinomaan alkuperäisiä STEINEL-sulamaliimatikkuja. Saatavana olevia tyyppejä ovat yleis-, akrylaatti-, nopea-, flex-, low melt- ja polyuretaani (PUR) -tikut.

Kuinka aktivoida LOC-toiminto (Lockable Override Control)?

Estääkseen tahattomat säädöt, GlueMatic 7011:ssä on LOC-toiminto. Aktivoidaksesi tai poistaaksesi sen käytöstä, ota yhteyttä huoltopalveluun numeroon +33/3/20 30 34 00 saadaksesi ohjeet.

Kuinka käyttää lepotilaa?

Lepotila laskee lämpötilan automaattisesti säädettävän käyttämättömyysjakson jälkeen. Viimeinen painikkeen painallus määrittää käyttämättömyyden alkamisen. Lepotilassa LED tai näyttö vilkkuu sinisenä. Tämä toiminto on tehtaalla pois käytöstä; ota yhteyttä huoltopalveluun sen konfiguroimiseksi.

Mitä tehdä, jos kuumaa liimaa joutuu iholle?

Huuhtele kosketusaluetta välittömästi kylmällä vedellä. Älä yritä poistaa sulamaliimaa iholta. Ota tarvittaessa yhteyttä lääkäriin.

Kuinka puhdistaa ja huoltaa liimapistooli?

Käytön jälkeen irrota laite pistorasiasta ja anna sen jäähtyä kokonaan telineessään. Puhdista ulkopinta kuivalla liinalla. Jäähtyneet liimapisarat irtoavat helpommin. Älä koskaan poista liimatikkua laitteesta.

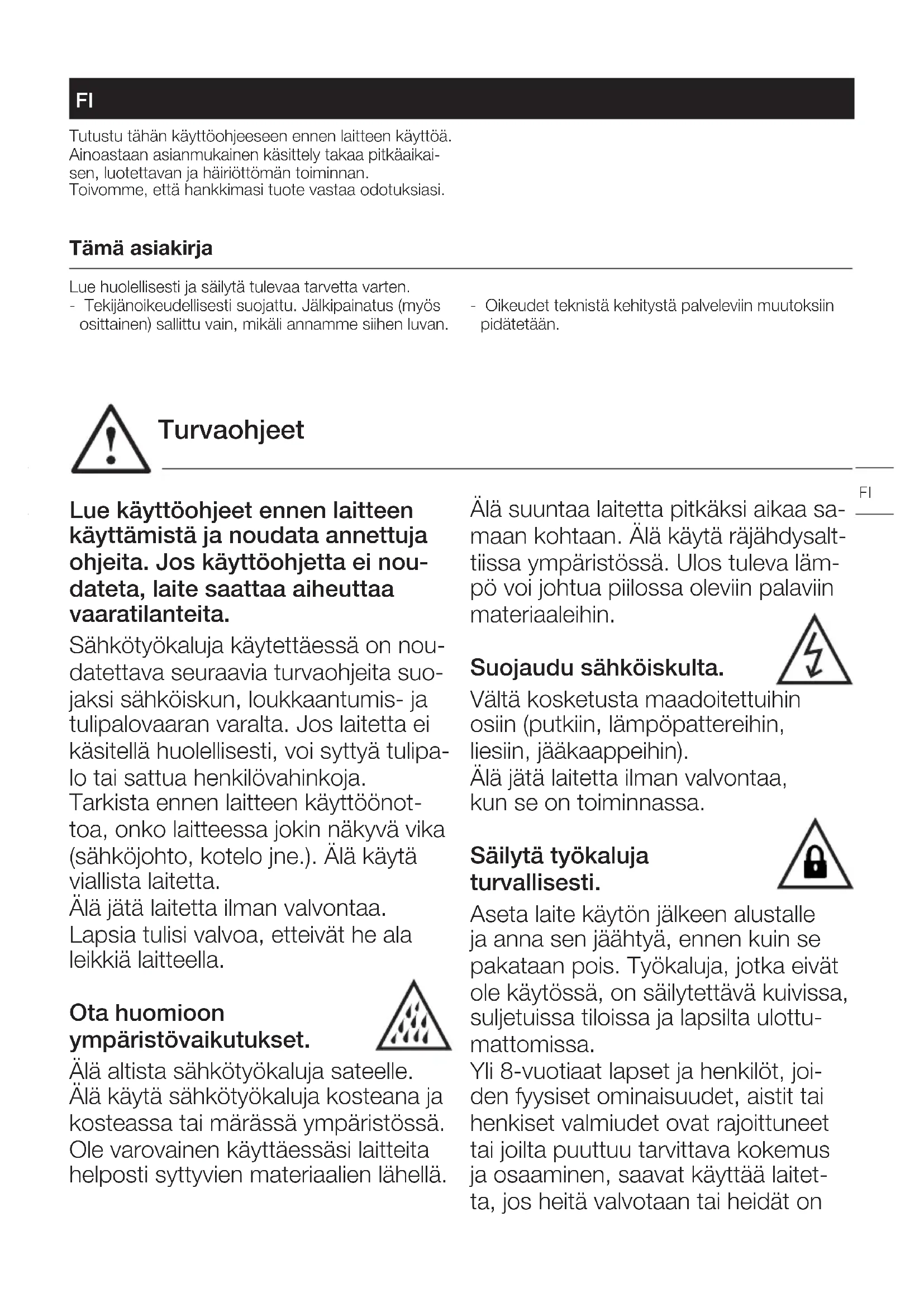

KÄYTTÖOHJE GlueMatic 7011 STEINEL

Tutustu tähän käyttöohjeeseen ennen laitteen käyttöä. Ainoastaan asianmukainen käsittely takaa pitkäaikai- sen, luotettavan ja häiriöttömän toiminnan. Toivomme, että hankkimasi tuote vastaa odotuksiasi.

Tämä asiakirja

Lue huolellisesti ja säilytä tulevaa tarvetta varten.

- Tekijänoikeudellisesti suojattu. Jälkipainatus (myös osittainen) sallittu vain, mikäli annamme siihen luvan.

- Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetään.

Turvaohjeet

Lue käyttöohjeet ennen laitteen käyttämistä ja noudata annettuja ohjeita. Jos käyttöohjetta ei noudateta, laite saattaa aiheuttaa vaaratilanteita.

Sähkötyökaluja käytettäessä on nou-datettava seuraavia turvaohjeita suo-jaksi sähköiskun, loukkaantumis- ja tulipalovaaran varalta. Jos laitetta ei käsitellä huolellisesti, voi syttyä tulipa-lo tai sattua henkilövahinkoja.

Tarkista ennen laitteen käyttöönot- toa, onko laitteessa jokin näkyvä vika (sähköjohto, kotelo jne.). Älä käytä viallista laitetta.

Älä jätä laitetta ilman valvontaa. Lapsia tulisi valvoa, etteivät he ala leikkiä laitteella.

Ota huomioon ympäristövaikutukset.

Älä altista sähkötyökaluja sateelle. Älä käytä sähkötyökaluja kosteanja ja kosteassa tai märässä ympäristössä. Ole varovainen käyttäessäsi laitteita helposti syttyvien materiaalien lähellä.

Älä suuntaa laitetta pitkäksi aikaa samaan kohtaan. Älä käytä räjähdysalttiissa ympäristössä. Ulos tuleva lämpö voi johtua pillossa oleviin palaviin materiaaleihin.

Suojaudu sähköiskulta.

Vältä kosketusta maadoitettuihin osiin (putkiin, lämpöpattereihin, liesiin, jääkaappeihin).

Älä jätä laitetta ilman valvontaa, kun se on toiminnassa.

Säilytä työkaluja turvallisesti.

Aseta laite käytön jälkeen alustalle ja anna sen jäähtyä, ennen kuin se pakataan pois. Työkaluja, jotka eivät ole käytössä, on säilytettävä kuivissa, suljetuissa tiloissa ja lapsilta ulottu-mattomissa.

Yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset ominaisuudet, aistit tai henkiset valmiudet ovat rajoittuneet tai joilta puuttuu tarvittava kokemus ja osaaminen, saavat käyttää laitet-ta, jos heitä valvotaan tai heidät on

opastettu laitteen toimintaan siten, että he osaavat käyttää laitetta turvallisesti ja tunnistavat käyttöön liittyvät vaarat.

Lapset eivät saa leikkiä laitteella.

Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

Älä ylikuormita työkalujasi.

Ne toimivat paremmin ja turvallisemmin annetulla tehoalueella. Älä kanna työkalua johdosta äläkä vedä johdos-ta irrottaessasi pistoketta pistorasiasta. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta.

Varo myrkyllisiä kaasuja ja huomioi syttymisvaara.

Muoveja, maaleja ja muita vastaavia materiaaleja lämmitettäessä saattaa syntyä myrkyllisiä kaasuja.

Huomioi palo- ja syttymisvaara. Käytä oman turvallisuutesi vuoksi vain käyttöohjeessa ilmoitettuja tai työkalun valmistajan suosittelemia tai ilmoittamia lisävarusteita ja lisälaitteita. Muiden kuin käyttöohjeessa tai luettelossa suositeltujen käyttötyökalujen tai lisävarusteiden käyttö voi merkitä henkilökohtaista loukkaantumisvaaraa.

Vain sähköalan ammattilainen saa suorittaa korjaukset.

Tämä sähkötyökalu vastaa voimassa olevia turvallisuusmääräyksiä. Korjaukset saa suorittaa ainoastaan sähköalan ammattilainen. Jos tämän laitteen virtajohto vaurioituu, se on annettava valmistajan tai tämän asia-kaspalvelun tai muun pätevän henkilön vaihdettavaksi.

Säilytä näitä turvaohjeita yhdessä laitteen kanssa.

Laitteen osat

1 Runko
2 Ripustusmahdollisuus
Liimamäärän säätö
Liimapuikon ohjain
5 Virtapainike
SET-painike (vain GlueMatic 7011)
YLÖS-painike lämpötilan lisäämiseen (vain GlueMatic 7011)

ALAS-painike lämpötilan pienentämiseen (vain GlueMatic 7011)
9 LCD-näyttö (vain GlueMatic 7011)
10 Verkkojohto
Seisontatuki (irrotettava)
12 Syöttövipu
Vaihdettava liimasuulake
1Suulakkeen suojus

Tärkeitä ohjeita

• Älä käytä nestemäisiä tai tahnamaisia liimoja!
• Suulakkeen ja sulaneen liiman lämpötila voi olla yli 200 celsiusastetta! Palovammojen vaara!
• Palovammojen vaara! Jos kuumaa liimaa joutuu iholle: jäähdytä välittömästi kylmällä vedellä. Älä yritä poistaa sulateliimaa iholta. Mene tarvittaessa lääkäriin.
• Jos kuumaa liimaa menee silmiin: huuhtele välittömästi noin 15 minuutin ajan juoksevalla kylmällä vedellä ja mene heti lääkäriin.
• Liimattavien kohtien on oltava rasvattomia, kuivia ja täysin puhtaita.
• Laitteen moitteeton toiminta taataan vain, kun käytetään alkuperäisiä STEINEL-liimapuikkoja.
• Älä käytä yhdessä helposti syttyvien/palavien aineiden kanssa.
• Liimatahrat eivät lähde pois vaatteista.
• Tarkista, sopivatko kuumuudelle arat materiaalit liimattaviksi kuumaliimalla.

• Liimatippojen poistaminen on helpointa kylminä.

• Älä vedä liimapuikkoja ulos laitteesta. Laitteeseen valuva kuuma liima voi vaurioittaa laitetta.

• Liimauksesta tulee kestävintä, kun osat yhdistetään välittömästi liiman levittämisen jälkeen.
• Irrota pistotulppa pistorasiasta, kun työskentelyyn tulee pitempi tauko (yli 30 minuuttia).
• Kun laitat paikoilleen uuden liimapuikon, odota hetki, jotta kylmä patruuna ehtii lämmetä. Älä missään tapauksessa paina puikkoa väkisin laitteeseen!
• Kierrä suutin vaihdon jälkeen kiinni työkalulla käsi- voimin (4,2 Nm), koska muuten suutin ei ole tiivis.
• Kuumennettu laite on asetettava seisontatuen varaan.

Sitä ei saa asettaa mihinkään muuhun paikkaan.

• Irrota käytön jälkeen pistotulppa pistorasiasta. Anna laitteen jäähtyä täysin, ennen kuin siirrät sen varastoon.
• Laite ei kytkeydy uudelleen päälle, kun virransyöttö on katkennut ja palautuu katkoksen jälkeen.

Käyttötarkoituksen mukainen käyttö

Kuumaliimapistooli, jossa käytetään alkuperäisiä STEINEL-liimapuikkoja. Käyttö on sallittu vain kuivissa, hyvin ilmastoiduissa sisätiloissa.

Käyttö/toiminta

Käyttöönotto

• Pistä pistotulppa pistorasiaan.
• Kytke laite päälle painamalla virtapainiketta kahden sekunnin ajan. Laite kuumenee asetettuun lämpötilaan välittömästi.
• Kuumennusvaiheen ajan LED-valo vilkkuu punaisena tai näytön valo on sininen.
• Kun LED-valo on punainen eikä enää vilku tai näytön valo on vihreä, valittu lämpötila-alue on saavutettu ja kuumaliimapistooli on valmis käytet-täväksi.
• Kun lämpötila-alue on liian korkea, LED tai näyttö on punainen.
• Työnnä sulateliimapuikko laitteen takaosassa olevaan aukkoon.
• Kytke laite pois päältä painamalla lyhyesti virtapainiketta yhden kerran.

Lämpötilan asetus

GlueMatic 7011

• Lämpötila on asetettavissa asteen tarkkuudella 40–230 celsiusasteen välille. Lämpötilan tehdasa-setus on 190 celsiusastetta.
• Paina SET-painiketta 6. SET-painikkeen ollessa painettuna valitse lämpötila YLÖS- ja ALAS-painikkeilla 7 + 8. Valittu lämpötila tulee näyttöön.
• Kun päästät irti SET-painikkeesta 6, kuumennuskammion sen hetkinen lämpötila tulee näyttöön.
• Pidä SET-painiketta painettuna. Kun painat asianomaista painiketta pitempään, lämpötila lisääntyy tai pienenee automaattisesti yhden asteen välein. Kun painat asianomaista painiketta vähintään kolmen sekunnin ajan, lämpötila lisääntyy tai pienenee automaattisesti viiden asteen välein.

- Älä säädä lämpötilaa sulateliiman työstölämpötilaa suuremmaksi!

Liimamäärän säätö

• Liimamäärän säätö on valittavissa yksilöllisesti, jotta syötettävä liimamäärä voidaan asettaa tarkasti tai syöttövipu 12 saadaan säädettyä käytön kannalta mukavaan asentoon.
• Liimamäärän säädön 3 liukusäädin siirtää syöttövipua 12 siten, että syötettävän liiman määrä pienenee tai lisääntyy.
• Vedä syöttövipua ja säädä liimamäärän liukusäädintä 3 suulakkeen suuntaan, kunnes kerrallaan syötettävä liimamäärä on sopiva tai syöttövivun asetus on käytön kannalta mukava.
• Siirrä liukusäädintä vastakkaiseen suuntaan alkuasennon palauttamiseksi.

Suulakkeen vaihto

Erityisiin käyttökohteisiin on saatavilla erikoissuulakkeita. Laitteen on suulaketta vaihdettaessa oltava lämmin, mutta sen on oltava irrotettu verkosta. Kuumenna GluePRO 300 -kuumaliimapistoolia sitä varten enintään 45 sekuntia.

GlueMatic 7011 -kuumaliimapistoolin saa kuumentaa enintään 100 celsiusasteeseen.

Kytke laite pois päältä, kun lämpötila on saavutettu.

1. Pidä laitteesta kiinni lämpösuojakäsineillä.
2. Kierrä suulake 13 irti.

Älä koskaan paina tässä yhteydessä laukaisinta!

1. Kierrä uusi suulake paikoilleen käsivoimin.

GlueMatic 7011 -kuumaliimapistoolin muut toiminnot

GlueMatic 7011 -kuumaliimapistoolin muut toiminnot

LOC-toiminto

Jotta valittujen asetusten muuttaminen vahingossa vältettäisiin, GlueMatic 7011 -laitteessa on Lockable Override Control -toiminto (LOC). LOC-toiminnon säätämisestä saat lisätietoja ottamalla yhteyttä korja-uspalveluumme numerossa 05245-448-188.

Lepotila

Lepotila laskee vastuselementin lämpötilaa valittuun lämpötilaan vapaasti säädettävän ajan jälkeen automaattisesti. Tämä riippuu siitä, milloin painiketta on viimeksi painettu. Lepotila on tunnistettavissa sinisenä vilkkuvasta LED-valosta tai sinisenä vilkkuvasta näytöstä. Tehtaalla tämä toiminto on ennen laitteen toimittamista poistettu käytöstä. Lepotilan säätämisestä saat lisätietoja ottamalla yhteyttä korjauspalveluumme numerossa 05245-448188.

Selitykset teknisiin tietoihin sivulla 3

P×L×KMitat PmaxMaksimiteho watteina
U Verkkojännite	voltteina P	o^**	Nimellisottoteho watteina
T	Lämpötila Celsius-asteina	t_190	Kuumennusaika minuutteina
m/t*	Syöttöteho kg / tunti	m	Paino ilman verkkojohtoa grammoina
* lämpötilasta ja liiman viskositeetista riippuen		** liimaus 30 s / tauko 60 s

Lisävarusteet

Voi tilata muutamia lisätarvikkeita jälleenmyyjältäsi

Suulakkeet

1. Pitkä suulake 3 mm
   Tuotenro 052737
2. Pitkä suulake, kapea 1,5 mm
   Tuotenro 052928
3. Pitkä suulake, suuri 4,5 mm
   Tuotenro 052935

Liimapuikot

1. Universal-liimapuikot 300 mm 600 g Tuotenro 050092
2. Acrylate-liimapuikot 300 mm 600 g Tuotenro 052416
3. Fast-liimapuikot 300 mm 600 g Tuotenro 052430
4. Flex-liimapuikot 300 mm 600 g Tuotenro 052423
5. Low Melt -liimapuikot 300 mm 600 g Tuotenro 052409
6. MR Polyurethan (PUR) liimapuikot 250 mm 200 g Tuotenro 087388

Huomautus:

Huomioi liiman valmistajan tuoteselosteessa mainitut käsittelyä koskevat ohjeet. Tuoteselosteita ja muita tie- toja löytyy osoitteesta www.steinel-professional.de.

Tilanäytöt ja virheilmoitukset GlueMatic 7011

Näyttö	Vastuselementti	Syy Häiriön poisto
„--“		LOC-toiminto käytössä	Kytke LOC-toiminto pois päältä. (Katso "GlueMatic 7011 -kuumaliimapistoolin muut toiminnot")
“Err“. Lämmin Maksimilämpötila ylitetty			Anna jäähtyä. Kytke laite pois päältä ja takaisin päälle.
“Err“. Kylmä Anturin oikosulku tai anturikatkos			Vaihda kuumennuskammio. Ota yhteyttä huoltokor-jaamoon.

Virheilmoitus GluePRO 300

GluePRO 300 -mallissa viasta ilmoitetaan LED-valon nopean vilkkumisen avulla.

Jos vika on näytössä yli viiden minuutin ajan, ota yhteyttä huoltokorjaamoon.

Hävittäminen

Sähkölaitteet, tarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen kierrätykseen.

Älä heitä sähkölaitteita talousjätteiden sekaan!

Koskee vain EU-maita:

Voimassa olevan eurooppalaisen sähkö- ja elektroniikkaromua koskevan direktiivin ja sen kansalliseen lainsäädäntöön saattamisen mukaisesti käyttökelvottomat sähkölaitteet on koottava erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

Valmistajan takuu

Valmistajan takuu STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Saksa

Ostajana sinulla on oikeus omassa maassasi voimassa oleviin lakisääteisiin takuuoikeuksiin. Tämä takuuilmoitus ei lyhennä tai rajoita niitä. Myönnämme sinulle STEINEL-Professional-tunnistintekniikan tuotteen moitteettomia ominaisuuksia ja asianmukaista toimintaa koskevan 5 vuoden takuun. Takaamme, ettei tässä tuotteessa ole materiaali-, valmistus- ja rakennevikoja. Takaamme kaikkien elektronisten rakenneosien ja johtojen toimintakyvyn sekä kaikkien käytettyjen raaka-aineiden ja niiden pintojen virheettömyyden.

Vaatimuksen esittäminen:

Jos haluat tehdä tuotteestasi reklamaation, toimita tuote täydellisenä ja rahti maksettuna yhdessä ostotositteen (sisällettävä tiedot ostopäiväyksestä ja tuotenimikkeestä) kanssa ostopaikkaan. Suosittelemme siksi ostotositteen huolellista säilyttämistä aina takuuajan päättymiseen asti. STEINEL ei vastaa palautukseen liittyvistä kuljetuskuluista ja -riskeistä. Tietoja vaatimuksen esittämisestä takuu tapauksessa löytyy kotisivuil-tamme www.steinel-professional.de/garantie
