BEDIENUNGSANLEITUNG GlueMatic 7011 STEINEL

RU- 2 - Bitte machen Sie sich vor Gebrauch mit dieser Bedie- nungsanleitung vertraut. Denn nur eine sachgerechte Handhabung gewährleistet einen langen, zuverlässi- gen und störungsfreien Betrieb. Wir wünschen Ihnen viel Freude an Ihrer Heißkle- bepistole. Zu diesem Dokument Bitte sorgfältig lesen und aufbewahren. - Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. - Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen. Bei Nichtbeachtung der Be die nungsanleitung kann das Gerät zu einer Gefahren quelle werden. Beim Gebrauch von Elektrowerkzeu- gen sind zum Schutz gegen elektri- schen Schlag, Ver letzungs- und Brand gefahr folgende grundsätzliche Sicherheitsmaßnahmen zu be achten. Wenn mit dem Gerät nicht sorgsam umgegangen wird, kann ein Brand entstehen oder Personen verletzt werden. Überprüfen Sie das Gerät vor Inbetriebnahme auf eventuelle Schäden (Netzanschlussleitung, Gehäuse, etc.) und nehmen Sie das Gerät bei Beschädigung nicht in Betrieb. Das Gerät nicht unbeaufsichtigt betreiben. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Berücksichtigen Sie Umgebungseinflüsse. Setzen Sie Elektrowerkzeuge nicht dem Regen aus. Benutzen Sie Elektrowerkzeuge nicht im feuchten Zustand und nicht in feuchter oder nasser Umgebung. Vorsicht bei Gebrauch der Geräte in der Nähe brennbarer Materialien. Nicht für län- gere Zeit auf ein und dieselbe Stelle richten. Nicht bei Vorhandensein einer explosionsfähigen Atmosphäre ver- wenden. Austretende Wärme kann zu brennbaren Materialien geleitet wer- den, die verdeckt sind. Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberühr ung mit geerdeten Teilen, zum Beispiel Rohren, Heizkörpern, Herden, Kühlschränken. Das Gerät nicht unbeaufsichtigt lassen, so lange es in Betrieb ist. Sicherheitshinweise DE- 2 - - 3 -

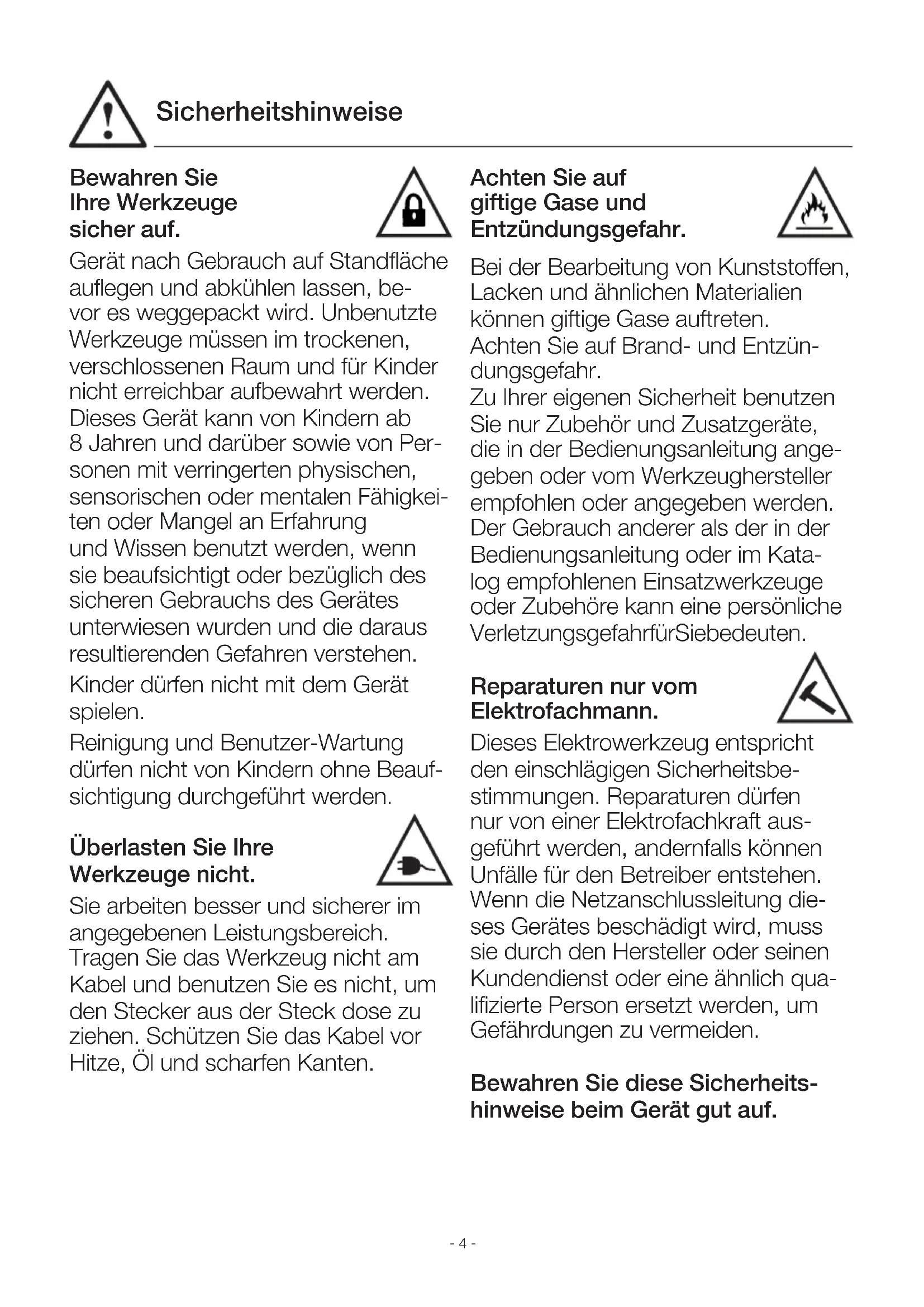

190 min. < 3 < 2 m g 580 600 7.- 4 - Bewahren Sie Ihre Werkzeuge sicher auf. Gerät nach Gebrauch auf Standfläche auflegen und abkühlen lassen, be- vor es weggepackt wird. Unbenutzte Werkzeuge müssen im trockenen, verschlossenen Raum und für Kinder nicht erreichbar aufbewahrt werden. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Per- sonen mit verringerten physischen, sensorischen oder mentalen Fähigkei- ten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beauf- sichtigung durchgeführt werden. Überlasten Sie Ihre Werkzeuge nicht. Sie arbeiten besser und sicherer im angegebenen Leistungsbereich. Tragen Sie das Werkzeug nicht am Kabel und benutzen Sie es nicht, um den Stecker aus der Steck dose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Achten Sie auf giftige Gase und Entzündungsgefahr. Bei der Bearbeitung von Kunststoffen, Lacken und ähnlichen Materialien können giftige Gase auftreten. Achten Sie auf Brand- und Entzün- dungsgefahr. Zu Ihrer eigenen Sicherheit benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung ange- geben oder vom Werkzeughersteller empfohlen oder angegeben werden. Der Gebrauch anderer als der in der Bedienungsanleitung oder im Kata- log empfohlenen Einsatzwerkzeuge oder Zubehöre kann eine persönliche Verletzungs gefahr für Sie bedeuten. Reparaturen nur vom Elektrofachmann. Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbe- stimmungen. Reparaturen dürfen nur von einer Elektrofachkraft aus- geführt werden, andernfalls können Unfälle für den Betreiber entstehen. Wenn die Netzanschlussleitung die- ses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qua- lifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Bewahren Sie diese Sicherheits- hinweise beim Gerät gut auf. Sicherheitshinweise- 4 - - 5 -

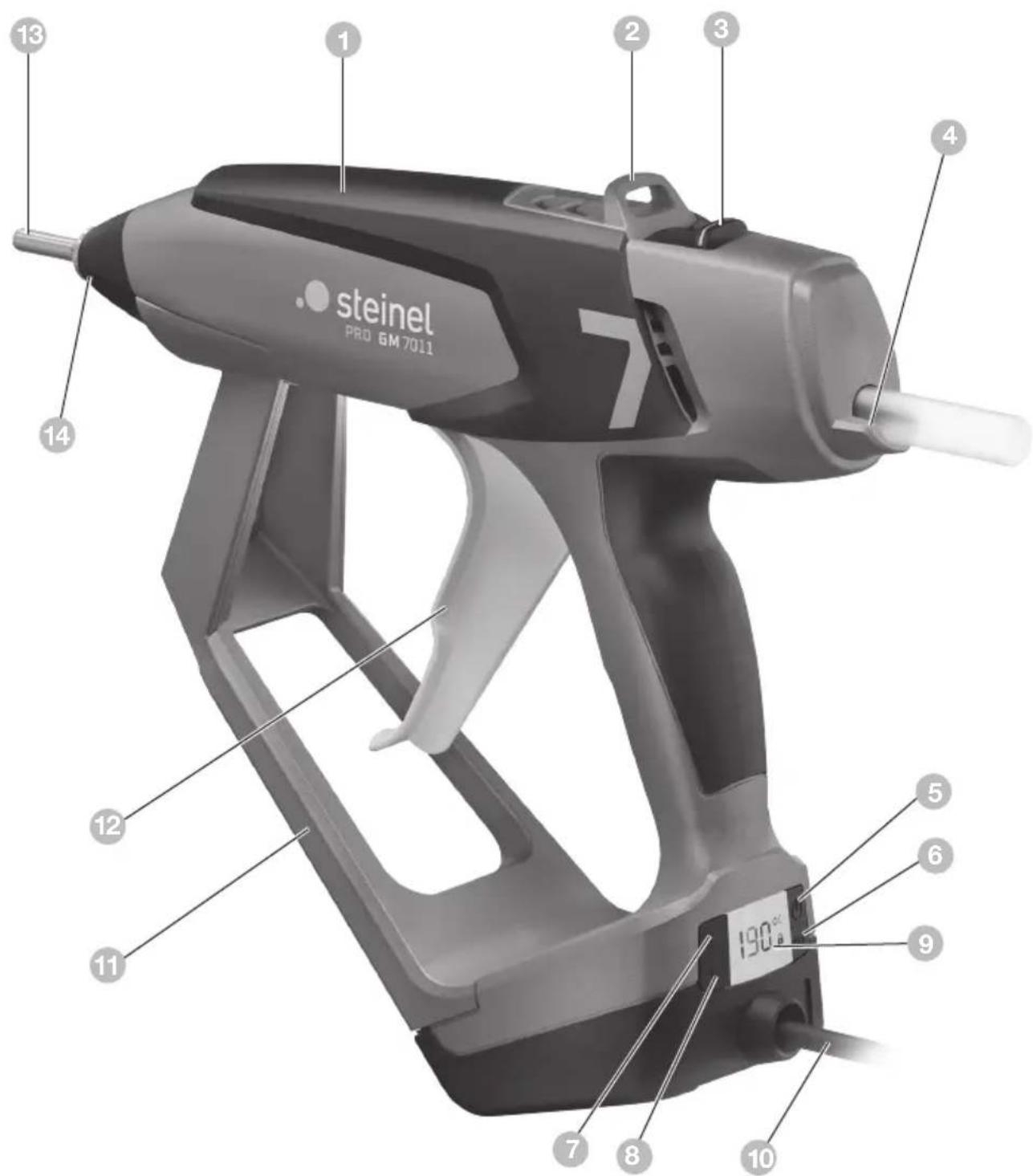

Gehäuse Aufhängemöglichkeit Hubverstellung Klebestick-Führung EIN/AUS-Taster SET-Taster (nur GlueMatic 7011) AUF-Taster für Temperaturerhöhung (nur GlueMatic 7011) AB-Taster für Temperatursenkung (nur GlueMatic 7011) LCD Info Display (nur GlueMatic 7011) Netzkabel Ständer (abnehmbar) Vorschubhebel Wechselbare Klebedüse Düsenkappe Wichtige Hinweise

• Keine flüssigen oder pastösen Klebstoe verwenden!

• Düse und geschmolzener Kleber können über 200 Grad Celsius heiß werden! Verbrennungs- gefahr!

• Verbrennungsgefahr! Nach Hautkontakt mit heißem Klebsto: Sofort mit kaltem Wasser abkühlen. Nicht versuchen den Schmelzkleber von der Haut zu entfernen. Gegebenenfalls einen Arzt aufsuchen.

• Nach Augenkontakt mit heißem Klebsto: Unver- züglich ca. 15 Minuten lang unter fließendem Wasser kühlen und sofort einen Arzt hinzuziehen.

• Die Klebestellen müssen fettfrei, trocken und absolut sauber sein.

• Eine einwandfreie Funktion wird nur beim Einsatz von Original-STEINEL-Klebesticks gewährleistet.

• Nicht in Verbindung mit leicht entzündba- ren/brennbaren Stoen verwenden.

• Klebsto-Flecken auf Kleidung lassen sich nicht entfernen.

• Hitzeempfindliche Materialien auf Eignung prüfen.

• Klebsto-Tropfen entfernt man am besten im kalten Zustand.

• Klebesticks nicht aus dem Gerät ziehen. Heißer Kleber, der in das Gerät läuft, kann zur Beschädi- gung führen.

• Die Klebefestigkeit ist optimal, wenn die Ver- bindung unmittelbar nach dem Klebstoauftrag zustande kommt.

• Bei längeren Arbeitspausen (von mehr als ca. 30 Minuten) bitte Netzstecker ziehen.

• Beim Nachschieben neuer Klebesticks bitte einen Moment warten, damit sich die kalte Patrone erwär- men kann. Auf keinen Fall mit Gewalt nachdrücken!

• Düse nach Wechsel mit einem Werkzeug handfest (4,2 Nm) anschrauben, sonst kann die Dichtigkeit der Düse nicht gewährleisten werden.

• Das aufgeheizte Gerät muss auf dem Ständer abgestellt werden.

• Es darf nicht auf die Seite gelegt werden.

• Ziehen Sie nach Gebrauch des Geräts den Netz- stecker. Lassen Sie das Gerät vor der Lagerung vollständig abkühlen.

• Das Gerät schaltet sich im Werkszustand auto- matisch nicht wieder ein, wenn die Stromzufuhr unterbrochen und danach wieder zugeführt wird. Heißklebepistole zur Verwendung von Original- STEINEL-Klebesticks. Die Verwendung darf nur in trockenen, gut belüfteten Innenräumen erfolgen. Bestimmungsgemäßer Gebrauch DE- 6 - Betrieb/Funktion Inbetriebnahme

• Stecken Sie den Netzstecker in eine Steckdose.

• Schalten Sie das Gerät ein, indem Sie zwei Se- kunden den EIN/AUS-Taster drücken. Das Gerät heizt sofort auf die eingestellte Temperatur auf.

• Während der Aufheizphase blinkt die LED rot bzw. leuchtet das Display blau.

• Leuchtet die LED rot bzw. das Display grün, ist der gewählte Temperaturbereich erreicht und die Klebepistole ist betriebsbereit.

• Ist der Temperaturbereich zu hoch, leuchtet die LED bzw. das Display rot.

• Stecken Sie den Schmelzkleber-Stick durch die Önung an der Rückseite des Gerätes.

• Schalten Sie das Gerät aus, indem Sie einmal kurz den EIN/AUS-Taster drücken. Temperatureinstellung GlueMatic 7011

• Es ist eine gradgenaue Temperatureinstellung von 40 bis 230 Grad Celsius möglich. Werkseitig ist die Temperatur auf 190 Grad Celsius eingestellt.

• Drücken Sie den SET-Taster

Wählen Sie bei gedrücktem SET-Taster die Temperatur über die AUF- und AB-Taster

. Die gewählte Temperatur wird auf dem Display angezeigt.

• Wenn Sie den SET-Taster

loslassen, wird Ihnen wieder die aktuelle Temperatur in der Heizkammer angezeigt.

• Halten Sie den SET-Taster gedrückt. Drücken Sie den entsprechenden Taster länger, so erhöht oder verringert sich die Temperatur automatisch in 1-Grad-Schritten. Drücken Sie den entsprechenden Taster für mindestens 3Sekunden, so erhöht oder verringert sich die Temperatur in 5-Grad-Schritten.

Temperatur nicht höher als die Verarbei- tungstemperatur des Schmelzklebers einstellen! Hubverstellung

• Die Hubverstellung ist individuell wählbar, so dass Sie eine präzise Klebemenge pro Hub einstellen oder eine komfortable Einstellung des Vorschub- hebels

• Der Schieber zur Hubverstellung

verstellt den Vorschubhebel

, um die Klebmenge pro Hub zu verringern oder zu vergrößern.

• Ziehen Sie den Vorschubhebel und verstellen Sie den Schieber zur Hubverstellung

so weit in Richtung Düse, bis die gewünschte Klebmenge pro Hub ausgegeben wird oder Sie eine komfortable Einstellung des Vorschubhebel erreichen.

• Verstellen Sie den Schieber in die entgegen- gesetzte Richtung, um die Ausgangsposition wiederherzustellen. Düsenwechsel Für spezielle Anwendungen sind Sonderdüsen erhält- lich. Zum Düsenaustausch muss das Gerät warm, jedoch vom Netz getrennt sein. Heizen Sie dazu die GluePRO300 maximal 45Sekunden auf. Die GlueMatic 7011 darf auf maximal 100 Grad Celsius aufgeheizt werden. Wenn die Temperatur erreicht ist, schalten Sie das Gerät aus.

1. Halten Sie das Gerät mit Wärmeschutz-Hand-

2. Schrauben Sie die Düse

ab. Betätigen Sie dabei niemals den Abzug!

3. Schrauben Sie die Austauschdüse handfest auf.

Weitere Funktionen GlueMatic 7011 LOC-Function Um ein unbeabsichtiges Verstellen der gewählten Einstellungen zu vermeiden, verfügt die GlueMatic 7011 über die Lockable Override Control Function (LOC). Um zu erfahren, wie die LOC-Function einge- stellt werden kann, kontaktieren Sie unseren Service unter 05245-448 188. Ruhemodus Der Ruhemodus senkt die Temperatur in der Heizung nach einer frei einstellbaren Zeit auf eine einzustel- lende Temperatur automatisch ab. Dabei ist maß- geblich, wann der letzte Tastendruck erfolgt ist. Der Ruhezustand ist an der blau blinkenden LED bzw. am blau blinkenden Display zu erkennen. Ab Werk ist diese Funktion deaktiviert. Um zu erfahren, wie der Ruhemodus eingestellt werden kann, kontaktieren Sie unseren Service unter 05245-448 188. Weitere Funktionen GlueMatic 7011- 6 - - 7 - Erläuterungen zu den technischen Daten Seite 3 Düsen

Art.-Nr. 052935 Klebesticks

Art.-Nr. 087388 Hinweis: Datenblatt mit Verarbeitungshinweisen des Heißklebers beachten. Datenblätter und weitere Informationen sind unter www.steinel-professional.de abrufbar. Ihr Händler hält einige Zubehörteile für Sie bereit: Zubehör Anzeige Heizung Ursache Abhilfe „- - -“ LOC-Function aktiv LOC-Function ausschalten. (Siehe „Weitere Funktionen GlueMatic 7011“) „Err“. warm Überschreiten der Maximaltemperatur Abkühlen lassen. Gerät aus- und wieder anschalten. „Err“. kalt Fühlerkurzschluss oder Fühlerbruch Heizkammer austauschen. Wenden Sie sich dazu bitte an Ihren Servicepartner. Bei der GluePRO300 wird ein Fehler durch schnelles Blinken der LED angezeigt. Wenn der Fehler länger als 5Minuten angezeigt wird, wenden Sie sich bitte an Ihren Servicepartner. Statusanzeigen und Fehlermeldungen GlueMatic 7011 Fehlermeldung GluePRO300 L × W × H Abmessungen Pmax Maximale Leistung in Watt U Nennspannung in Volt P Ø** Bemessungsaufnahme in Watt T Temperatur in °Celsius t 190 Aufheizzeit in Minuten m/t* Förderleistung pro Stunde in kg m Gewicht ohne Netzkabel in gramm

• je nach Temperatur und Klebstoviskosität ** bei 30 s Kleben / 60 s Pause DE- 8 - Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Elektrogeräte nicht in den Hausmüll! Nur für EU-Länder: Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchs fähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Entsorgung Herstellergarantie der STEINEL GmbH, Dieselstra- ße 80-84, 33442 Herzebrock-Clarholz Alle STEINEL-Produkte erfüllen höchste Quali- tätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Erstkäufer des neu hergestellten STEINEL-Produkts gerne eine Garantie gemäß den nachstehenden Bedingungen: Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material- oder Herstellungsfehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie gilt nur für STEINEL Professional-Produk- te, die in Deutschland gekauft und verwendet werden. Sollten Sie das Produkt veräußern oder weiterge- ben, so geht die Garantie nicht auf den Nachbesit- zer über. Unsere Garantieleistungen für Verbraucher Die nachstehenden Regelungen gelten für Verbrau- cher. Verbraucher ist jede natürliche Person, die bei Abschluss des Kaufes weder in Ausübung ihrer gewerblichen noch ihrer selbständigen beruflichen Tätigkeit handelt. Wir haben die Wahl, ob wir die Garantieleistung durch kostenlose Reparatur oder kostenlosen Austausch (ggf. durch ein gleich- oder höherwertiges Nachfolgemodell) leisten. Die Garantiezeit für Ihr erworbenes STEINEL Pro- fessional-Produkt beträgt bei Sensoren, Strahlern, Außen- und Innenleuchten: 5 Jahre bei Heißluft- und Heißklebeprodukten: 1 Jahr jeweils ab Kaufdatum des Produkts. Die durch uns reparierten oder ersetzten Kompo- nenten sind für die verbleibende Garantiezeit von dieser Garantie erfasst. Wir tragen die Transportkos- ten, jedoch nicht die Transportrisiken der Rücksen- dung. Unsere Garantieleistungen für Unternehmer Die nachstehenden Regelungen gelten für Un- ternehmer. Unternehmer ist eine natürliche oder juristische Person oder eine rechtsfähige Perso- nen- gesellschaft, die bei Abschluss des Kaufes in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt. Wir haben die Wahl, ob wir die Garantieleistung durch kostenlose Behebung der Mängel, kos- tenlosen Austausch (ggf. durch eine gleich- oder höherwertiges Nachfolge- modell) oder Erstellung einer Gutschrift leisten. Die Garantiezeit für Ihr erworbenes STEINEL Pro- fessional-Produkt beträgt bei Sensoren, Strahlern, Außen- und Innenleuchten: 5Jahre bei Heißluft- und Heißklebeprodukten: 1 Jahr jeweils ab Kaufdatum des Produkts. Die durch uns reparierten oder ersetzten Kompo- nenten sind für die verbleibende Garantiezeit von dieser Garantie erfasst. Im Rahmen der Garantieleis- tung tragen wir nicht Ihre zum Zwecke der Nacher- füllung erforderlichen Aufwendungen und nicht Ihre Aufwendungen für den Ausbau des mangelhaften Produkts und den Einbau eines Austauschprodukts. Gesetzliche Mängelrechte, Unentgeltlichkeit Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen – einschließlich besonderer Schutz- bestimmungen für Verbraucher – und beschränken oder ersetzen diese nicht. Die Inanspruchnahme Ihrer gesetzlichen Rechte bei Mängeln ist unentgeltlich. Ausnahmen von der Garantie Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen: – bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL Professional-Produkt, die auf gebrauchsbedingtem oder sonstigem natürli- chen Verschleiß zurückzuführen sind, – bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise, – wenn An- und Umbauten bzw. sonstige Modifika- tionen an dem Produkt eigenmächtig vorgenom- men wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Original- teile sind, – wenn Wartung und Pflege der Produkte nicht ent- sprechend der Bedienungsanleitung erfolgt sind, Herstellergarantie- 8 - - 9 - – wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden, – bei Transportschäden oder -verlusten. Geltung deutschen Rechts Es gilt deutsches Recht unter Ausschluss des Über-einkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG). Geltendmachung Wenn Sie die Garantie in Anspruch nehmen wollen, verwenden Sie bitte unser Online-Garantiefor-mular unter www.steinel.de/garantie. Füllen Sie das Formular vollständig aus und laden Sie den Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, hoch. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Nachdem wir Sie per E-Mail dazu aufgefordert ha-ben, senden Sie das Produkt an Ihren Händler oder an unsere in der E-Mail angegebene Adresse.Falls Sie Rückfragen zu den Garantiebedingungen haben, rufen Sie uns gerne über Tel. [phone] an oder schreiben uns eine E-Mail an [e-mail]. Wir helfen Ihnen gerne weiter! HERSTELLER
