BEDIENUNGSANLEITUNG neo1 STEINEL

STEINEL Vertrieb GmbH

Dieselstraße 80-84

33442 Herzebrock-Clarholz

Tel: [phone]

www.steinel.de

DE Bedienungsanleitung

Bitte machen Sie sich vor Gebrauch mit dieser Bedienungsanleitung vertraut. Denn nur eine sachgerechte Handhabung gewährleistet einen langen, zuverlässigen und störungsfreien Betrieb. Wir wünschen Ihnen viel Freude an Ihrer neo 1.

Zu diesem Dokument

Bitte sorgfältig lesen und aufbewahren.

• Urheberrechtlich geschützt. Nachdruck, auch auszugesweise, nur mit unserer Genehmigung.
• Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

Sicherheitshinweise

Vor Gebrauch

Überprüfen Sie das Gerät vor Inbetriebnahme auf eventuelle Schäden (Netzanschlußleitung, Gehäuse, etc.) und nehmen Sie das Gerät bei Beschädigung nicht in Betrieb.
■ Keine flüssigen oder pastösen Klebstoffe verwenden!
■ Die Klebemasse wird bis zu 190 °C heiß!

Verbrennungsgefahr! Nach Hautkontakt mit heißem Klebstoff: Sofort mit kaltem Wasser abküh- len. Nicht versuchen, den Schmelzkleber von der Haut zu entfernen. Gegebenenfalls

einen Arzt aufsuchen. Nach Augenkontakt mit heißem Klebstoff: Unverzüglich ca. 15 Min. lang unter fließendem Wasser kühlen und sofort einen Arzt hinzuziehen.

■ Verwenden Sie das Gerät nur in trockenen Räumen.
Nicht in Verbindung mit leicht entzündbaren/brennbaren Stoffen verwenden.
Wegen Brandgefahr nicht auf leicht brennbarem Untergrund oder brennbarer Umgebung betreiben (wie z. B. Papier, Textilien, usw.).
■ Die Klebestellen müssen fettfrei, trocken und absolut sauber sein.
Klebstoff-Flecken auf Kleidung lassen sich nicht entfernen.
■ Hitzeempfindliche Materialien auf Eignung prüfen.
Klebstoff-Tropfen entfernt man am besten im kalten Zustand.
■ klebestick nicht aus dem Gerät ziehen. Heißer Kleber der in das Gerät läuft, kann zur Beschädigung führen.
■ Lassen Sie das Gerät nicht unbeaufsichtigt.
■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen

neo 1

benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Eine einwandfreie Funktion wird nur beim Einsatz von original STEINEL-Sticks gewährleistet.

USB-Ladekabel

■ Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.

Lagern Sie das Gerät im Temperaturbereich von 0 °C bis 35 °C.

Laden Sie das Gerät nur mit dem mitgelieferten USB-Ladegerät (vom Typ CS3B050070FG oder 15.3841) auf. Laden Sie keine Fremd-Akkus. Ansonsten besteht Brand- und Explosionsgefahr.

Akku

- Öffnen Sie das Gerät und den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. Der Akku darf nicht entnommen werden. Wenden

Sie sich bei Problemen an Ihre Verkaufsstelle.

Der Lithium-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorganges schädigt den Akku nicht.

Das Gerät bei längerem Nichtgebrauch mit geladenem Akku weglegen. Das verlängert die Lebensdauer des Lithium-Ionen-Akkus.

Bei unsachgemäßem Gebrauch und bei Beschädigung des Akkus können Dämpfe austreten. Suchen Sie bei Beschwerden einen Arzt auf und führen Sie Frischluft zu. Die Dämpfe können die Atemwege reizen.

Bestimmungsgemäßer Gebrauch

Dieses Elektrowerkzeug ist nur zum lösungsmittelfreien Kleben im Haushalt üblicher Bastelmaterialien und Modellbauteilen bestimmt.

Einsatzbereich

Akku-Heißklebestift mit Lithium-Ionen Akku. Der ideale Alleskleber beim Reparieren, Dekorieren und Basteln. Geeignet für: Papier, Pappe, Kork, Holz, Leder, Textilien, Plastik, Keramik, Schaumstoff, Kacheln...

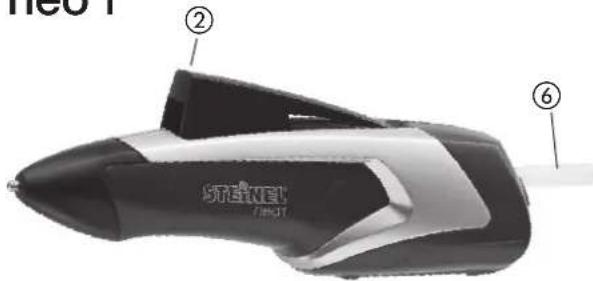

Gerätebeschreibung

① Taster EIN/AUS
② Vorschub-Abzug
③ LED Anzeige
④ Buchse für Ladekabel
⑤ USB-Ladegerät
⑥ Klebestick

Funktion und Handhabung

■ Bei Erstinbetriebnahme vollständig (2-3 Stunden) laden, um die Lebensdauer des Akkus zu verlängern. (s. Laden/Betrieb)
■ Klebestick hinten in den Heizkanal stecken.
Bei Erstbetriebnahme ist eine mehrmalige Betätigung des Vorschubs notwendig, um die Heizkammer mit Kleber zu füllen. Gegebenenfalls ist dabei ein kurzes Nachdrücken des Klebesticks notwendig.
Um das Gerät nicht unbeabsichtigt einzuschalten, muss der Taster für ca. 2 Sekunden gedrückt werden. Grüne LED blinkt für 15 Sekunden.
Vorschub betätigen und den Kleber einseitig auftragen.
■ Die zu klebenden Materialien kräftig anpressen und eventuell korrigieren.
■ Bereits nach kürzester Zeit (ca. 2 Minuten) ist die Klebestelle voll belastbar!
■ Punktförmige Klebung empfiehlt sich bei großflächigen, langen Werkstücken.

Auch Hartschaum (z.B. Styropor) läßt sich problemlos verarbeiten. Dabei ist lediglich zu berücksichtigen, dass der heiße Kleber auf den Untergrund und nicht etwa auf das Styropor aufgetragen wird.
Zum Verkleben von Textilien o. ä. Materialien wird ein Auftragen des Heißklebers in „Schlangenlinien“ empfohlen.
- Gerät nach Gebrauch abkühlen lassen.

Laden / Betrieb

Der Akku der neo 1 wird teilgeladen ausgeliefert. Den Akku vor dem ersten Einsatz vollständig aufladen (ca. 2-3 Stunden), damit die volle Leistung gewährleistet ist. Während des Ladevorgangs kann die neo 1 nicht genutzt werden. Eine Unterbrechung des Ladevorgangs schädigt den Akku nicht. Er kann jederzeit aufgeladen werden, ohne die Lebensdauer des Akkus zu verkürzen. Durch die "Elektronic Cell Protection (ECP)" ist der Akku gegen Tiefenentladung geschützt. Ist der Akku entladen, wird die neo 1 durch eine Schutzschaltung abgeschaltet und der Klebstoff nicht mehr erhitzt.

Ladevorgang USB-Ladegerät

Taster LED rot LED grün
AN/AUS	Ladevorgang	Akku	Gerät zeitlich begrenzt betriebsbereit
	○	●	Ladevorgang beendet, Akku vollständig geladen

Betrieb/Kleben

Taster LED rot LED		grün
AN Einschalten. Taster für ca. 2			s drückenGrüne LED blinkt für 15 s
	○	●	Gerät betriebsbereit, bei jedem Klebevorgang werden immer wieder 5 min gestartet
	○	○	5 min kein Klebevorgang, Gerät schaltet aus Gerät über Taster wieder einschalten
			Rote und grüne LED blinken abwechselnd nach ca. 20 min Betriebszeit. Das Gerät ist jetzt noch für ca. 10 min betriebsbereit
		○	Rote LED blinkt 1x, Akku leer, Ladevorgang über USB-Ladegerät starten

Technische Daten

Abmessungen (HxBxT): 179 x 40 x 65 mm

Netzspannung: 100-240 V, 50/60 Hz, Micro-USB-charger

Batteriespannung: 3,6 V Lithium-Ionen-Akku

Aufheitzzeit: unter 15 s

Akkulaufzeit: ca. 30 min Dauerbetrieb

Akkuladezeit: 90% in 3 h

Aufschmelztemperatur: ca. 170 °C

Empfohlene Klebesticks: Original STEINEL /

Cristal-Sticks, Art-Nr 006594, 006624 /

Ultrapower-Sticks, Art-Nr 006730, 006747 /

Color-Sticks, Art-Nr 006969 (Ø 7 mm)

Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder: Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Altgeräte, Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser.

Akkus/Batterien sollen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden.

Nur für EU-Länder: Gemäß der Richtlinie RL 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien recycelt werden. Nicht mehr gebrauchsfähige Akkus/Batterien können in der Verkaufstelle oder eine Schadstoffsammelstelle abgegeben werden.

Herstellergarantie

Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84 33442 Herzebrock-Clarholz

Wir beglückwünschen Sie zum Kauf Ihres STEINEL-Produkts, das höchste Qualitätsansprüche erfüllt. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunde gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen: Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur, Austausch ggf. durch ein Nachfolgemodell oder Rückerstattung des Kaufpreises), die innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler beruhen. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre und beginnt mit dem Kaufdatum Ihres Produktes. Diese Herstellergarantie lässt gesetzliche Gewährleistungsansprüche, die Ihnen als Verbraucher gegenüber dem Verkäufer nach geltendem Recht einschließlich besonderer Schutzbestimmungen für Verbraucher zustehen können, unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen und beschränken oder ersetzen diese nicht.

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

- bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichem Verschleiß zurückzuführen sind,

• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungs-hinweise,
• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,
• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,
• bei Transportschäden oder -verlusten.

Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH – Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz.

Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transport-

JAHRE

HERSTELLER

GARANTIE

kosten und -risiken im Rahmen der Rücksendung übernehmen wir keine Haftung.
