GlueMatic 7011 - Klijų pistoletas STEINEL - Nemokama naudojimo instrukcija

Produkto tipas	Karštų klijų pistoletas
Prekės ženklas	STEINEL
Modelis	GlueMatic 7011
Temperatūros diapazonas	40 °C - 230 °C (reguliuojamas laipsnio tikslumu)
Gamyklinė nustatymo temperatūra	190 °C
Ekranas	LCD ekranas su LED
Eigos reguliavimas	Taip, reguliuoti klijų kiekį per eigą
LOC funkcija	Taip, nustatymų užrakinimas
Poilsio režimas	Taip, automatinis temperatūros mažinimas po neveiklumo
Keičiamas antgalis	Taip, keli antgaliai prieinami kaip pasirinktiniai
Klijų tipas	Originalūs STEINEL karšto lydalo klijų lazdelės
Maitinimas	Tinklas, tinklo kabelis
Rekomenduojamas naudojimas	Vidinei, sausoms ir gerai vėdinamoms patalpoms
Gamintojo garantija	1 metai
Saugos instrukcijos	Nenaudoti su skystais klijais, nudegimo pavojus, nepalikti be priežiūros
Gamybos šalis	Vokietija
Pardavimo aptarnavimas	+33/3/20 30 34 00

Dažnai užduodami klausimai - GlueMatic 7011 STEINEL

Kaip įjungti ir išjungti GlueMatic 7011?

Norėdami įjungti, dvi sekundes spauskite ĮJUNGIMO / IŠJUNGIMO mygtuką. Norėdami išjungti, trumpai vieną kartą paspauskite tą patį mygtuką.

Kaip nustatyti prietaiso temperatūrą?

Paspauskite ir palaikykite SET (NUSTATYMAS) mygtuką. Tada naudokite mygtukus AUKŠTYN ir ŽEMYN, kad reguliuotumėte temperatūrą laipsnio tikslumu tarp 40°C ir 230°C. Atleiskite SET, kad būtų rodoma dabartinė temperatūra.

Kaip reguliuoti klijų kiekį per eigą?

Naudokite šone esantį eigos reguliavimo slankiklį. Patraukite klijų padavimo svirtį, tada pastumkite slankiklį link antgalio, kad padidintumėte kiekį, arba priešinga kryptimi, kad sumažintumėte.

Ką daryti, jei ekrane rodomas „Err.“?

„Err.“ rodymas gali reikšti maksimalios temperatūros viršijimą arba zondo gedimą/trumpąjį jungimą. Jei prietaisas karštas, leiskite jam atvėsti, išjunkite ir vėl įjunkite. Jei problema išlieka, kreipkitės į techninės priežiūros tarnybą.

Kaip pakeisti antgalį?

Prietaisas turi būti karštas, bet atjungtas. Dėvėkite terminės apsaugos pirštines. Atsukite antgalį nespausdami svirties. Ranka įsukite naują antgalį ir priveržkite iki 4,2 Nm įrankiu.

Kokias klijų lazdeles naudoti su GlueMatic 7011?

Naudokite tik originalias STEINEL karšto lydalo klijų lazdeles. Galimos nuorodos apima universaliąsias, akrilato, greito veikimo, lanksčias, žemo lydymosi ir poliuretano (PUR) lazdeles.

Kaip suaktyvinti LOC funkciją (užrakinamą valdymo perrašymą)?

Siekiant išvengti atsitiktinio nustatymų pakeitimo, GlueMatic 7011 turi LOC funkciją. Norėdami ją suaktyvinti arba išjungti, susisiekite su techninės priežiūros tarnyba telefonu +33/3/20 30 34 00, kad gautumėte instrukcijas.

Kaip naudoti poilsio režimą?

Poilsio režimas automatiškai sumažina temperatūrą po reguliuojamo neveiklumo laikotarpio. Paskutinis mygtuko paspaudimas nustato neveiklumo pradžią. Poilsio režime LED arba ekranas mirksi mėlynai. Ši funkcija gamykloje išjungta; susisiekite su techninės priežiūros tarnyba, kad sukonfigūruotumėte.

Ką daryti, jei karšti klijai pateko ant odos?

Nedelsiant nuplaukite pažeistą vietą šaltu vandeniu. Nebandykite nuimti karšto lydalo klijų nuo odos. Jei reikia, kreipkitės į gydytoją.

Kaip valyti ir prižiūrėti klijų pistoletą?

Po naudojimo atjunkite prietaisą ir leiskite jam visiškai atvėsti ant jo stovo. Išorinę dalį valykite sausa šluoste. Atvėsę klijų lašai lengviau pašalinami. Niekada neišimkite klijų lazdelės iš prietaiso.

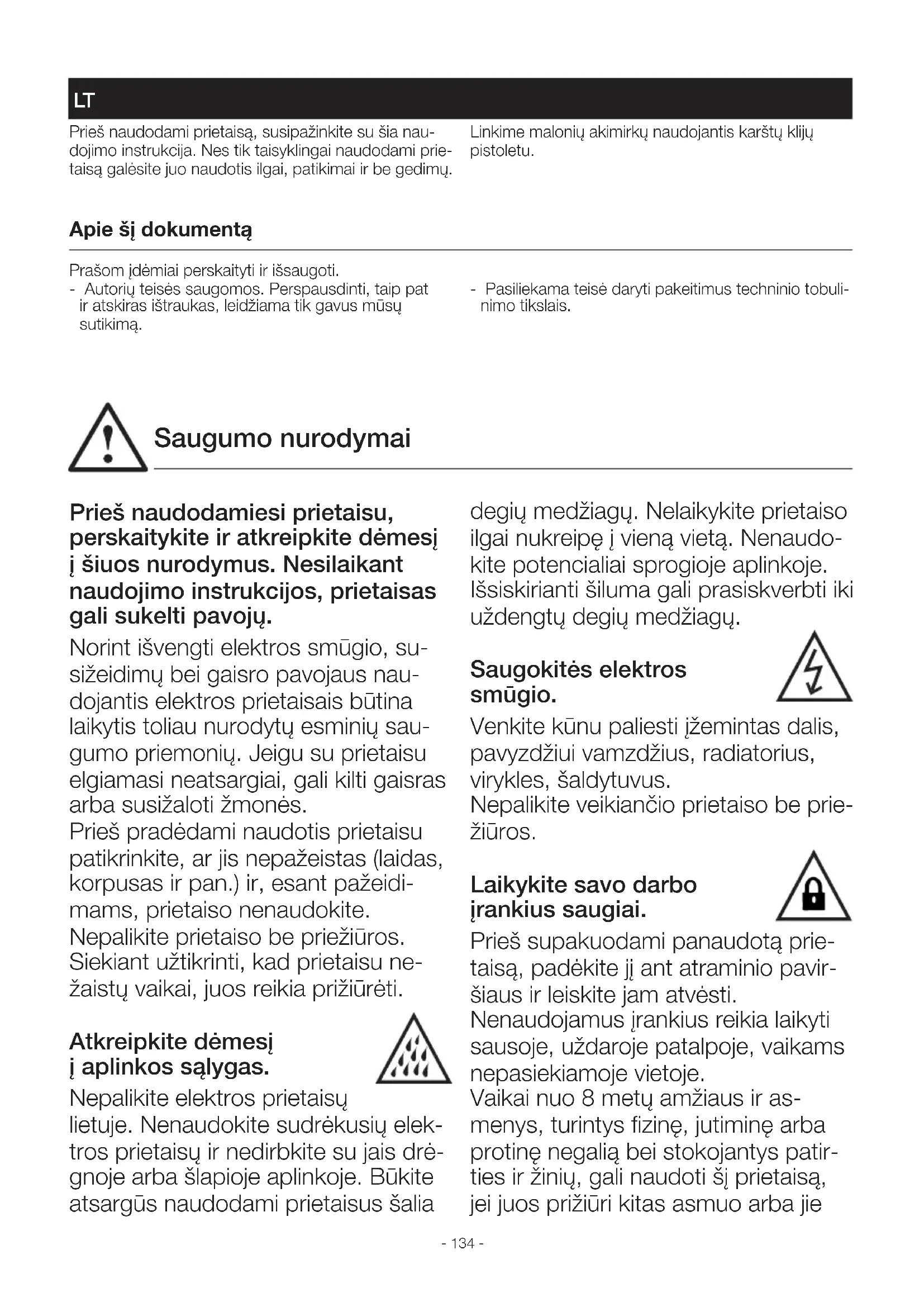

NAUDOJIMO INSTRUKCIJA GlueMatic 7011 STEINEL

Prieš naudodami prietaisą, susipažinkite su šia naudojimo instrukcija. Nes tik taisyklingai naudodami prietaisą galėsite juo naudotis ilgai, patikimai ir be gedimų.

Linkime malonių akimirkų naudojantis karštu klijų pistoletu.

Apie ši dokumentą

Prašom jdėmiai perskaityti ir išsaugoti.

- Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą.

- Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais.

Saugumo nurodymai

Prieš naudodamiesi prietaisu, perskaitykite ir atkreipkite dėmesį į šiuos nurodymus. Nesilaikant naudojimo instrukcijos, prietaisas gali sukelti pavojų.

Norint išvengti elektros smūgio, susižeidimų bei gaisro pavjoaus naudojantis elektros prietaisais būtina laikytis toliau nurodytų esminių saugumo priemonių. Jeigu su prietaisu elgiamasi neatsargiai, gali kilti gaisras arba susižaloti žmonės.

Prieš pradėdami naudotis prietaisu patikrinkite, ar jis nepažeistas (laidas, korpusas ir pan.) ir, esant pažeidimams, prietaiso nenaudokite.

Nepalikite prietaiso be priežiūros. Siekiant užtikrinti, kad prietaisu nežaistų vaikai, juos reikia prižiūrėti.

Atkreipkite dėmesį į aplinkos sąlygas.

Nepalikite elektros prietaisų

lietuje. Nenaudokite sudrėkusių elektros prietaisų ir nedirbkite su jais drėgnoje arba šlapioje aplinkoje. Būkite atsargūs naudodami prietaisus šalia

degių medžiagų. Nelaikykite prietaiso ilgai nukreipę į vieną vietą. Nenaudo-kite potencialiai sprogioje aplinkoje. Išsiskirianti šiluma gali prasiskverbti iki uždengtų degių medžiagų.

Saugokitès elektros smūgio.

Venkite kūnu paliesti jžemintas dalis, pavyzdžiui vamzdžius, radiatorius, virykles, šaldytuvus.

Nepalikite veikiančio prietaiso be priežiūros.

Laikykite savo darbo jrankius saugiai.

Prieš supakuodami panaudotą prietaisą, padėkite jį ant atraminio paviršiaus ir leiskite jam atvėsti.

Nenaudojamus įrankius reikia laikyti sausoje, uždaroje patalpoje, vaikams nepasiekiamoje vietoje.

Vaikai nuo 8 metų amžiaus ir asmenys, turintys fizinę, jutiminę arba protinę negalią bei stokojantys patirties ir žinių, gali naudoti šį prietaisą, jei juos prižiūri kitas asmuo arba jie

yra supažindinti, kaip saugiai naudoti prietaisą, ir supranta su tuo susijusius pavojus.

Negalima leisti vaikams žaisti su prietaisu.

Vaikams draudžiama valyti ir atlikti naudotojo vykdomą techninę priežiūrą be kito asmens priežiūros.

Neviršykite darbo įrankių apkrovos.

Jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo. Neneškite prietaiso už laido ir netraukite už jo, norėdami ištraukti kištuką iš lizdo. Saugokite kabelį nuo karščio, alyvos ir aštrių briaunų.

Saugokitės nuodingų dujų ir užsidegimo pavojaus.

Apdorojant sintetines medžiagas, lakus ir panašias medžiagas, gali išsi-skirti nuodingos dujos.

Saugokitės gaisro ir užsidegimo pavojaus.

Savo paties saugumo sumetimais naudokite tik tuos reikmenis ir papildomus prietaisus, kurie nurodyti naudojimo instrukcijoje arba rekomenduojami ir nurodyti prietaiso ga-mintojo.

Naudodamiesi kitais nei naudojimo instrukcijoje arba kataloge rekomenduojamais darbo jrankiais ar reikmenimis, galite susižeisti.

Remontuoti leidžiama tik kvalifikuotam elektrikui.

Šis elektros prietaisas atitinka specia- lius saugumo reikalavimus.

Remontuoti leidžiama tik kvalifi-kuotam elektrikui, priešingu atveju naudotojas gali patirti nelaimingą atsitikimą. Siekiant išvengti pavojaus, pažeistą prietaiso tinklo kabelį turi keisti gamintojas, gamintojo klientų aptarnavimo tarnyba arba atitinkamai kvalifikuotas asmuo.

Rūpeestingai saugokite šiuos saugos nurodymus šalia prietaiso.

Prietaiso elementai

1 Korpusas
2 Pakabinimo kablys
Pastūmos reguliavimas
4Klijų pieštuko kreipiamoji
5J. / IŠJ. klavišas
6Mygtukas SET (tik „GlueMatic 7011“)
Mygtukas AUKŠTYN temperatūrai padidinti (tik „GlueMatic 7011“)

Mygtukas ŽEMYN temperatūrai sumažinti (tik „GlueMatic 7011“)
LCD informacinis displejus (tik „GlueMatic 7011“)
10 Laidas
1Stovas (nuimamas)
12 Pastūmimo svirtis
Keičiamas klijų antgalis
Antgalio dangtelis

Svarbūs nurodymai

• Nenaudokite skystų arba pastos pavidalo klijų!
• Antgalis ir išsilydę klijai gali įkaisti iki 200 laipsnių Celsijaus! Nudegimo pavojus!
• Pavojus nusideginti! Prisilietus prie karštų klijų: nedelsdami vėsinkite šaltu vandeniu. Nebandykite šalinti skystų klijų nuo odos. Jeigu reikia, kreipkitės i gydytoją.
• Karštu klijų patekus į akis: nedelsdami vėsinkite tekančiu vandeniu maždaug 15 min. ir kreipkitės į gydytoją.
• Klijuojamos vietos turi būti nuriebalintos, sausos ir visiškai švarios.
• Nepriekaištingas veikimas garantuojamas tik tuo atveju, jei naudojami originalūs STEINEL klijų pieštukai.
• Nenaudokite prietaiso su lengvai užsiliepsnojančiomis / degiomis medžiagomis.
• Klijų dėmių iš drabužių pašalinti nejmanoma.
• Jautrias karščiui medžiagas patikrinkite, ar jas galima naudoti.

• Užlašėjusius klijus geriausia šalinti jiems sustingus.

• Klijų strypelių neišimkite iš prietaiso. Karšti tekan- tys į prietaisą klijai gali jį sugadinti.

• Tinkamai suklijuosite, jei dalis sujungsite iškart padenge jas klijais.
• Ilgesnių pertraukų metu (ilgesnių nei apie 30 minučių) ištraukite kištuką iš lizdo.
• Norėdami įstumti naują klijų strypelį truputį palaukite, kol šaltas strypelis išils. Jokiu būdu nenaudokite jėgos!
• Pakeitę purkštuką, įrankiu tvirtai jį prisukite (4,2 Nm), kitaip nebus užtikrintas purkštuko sandarumas.
• Ikaitęs prietaisas turi būti statomas ant stovo.
• Prietaiso guldyti ant šono negalima.
• Pasinaudoje prietaisu ištraukite tinklo kištuką. Prieš sandėliavimą leiskite prietaisui visiškai atvėsti.
• Veikimo metu, dingus ir vėl atsinaujinus elektros energijos tiekimui, prietaisas automatiškai nejsijungia.

Naudojimas pagal paskirti

Karštu kliju pistoletas skirtas naudoti su originaliais STEINEL kliju pieštukais. Prietaisą galima naudoti tik sausoje, gerai védinamoje patalpoje.

Veikimas / funkcija

Eksploatacijos pradžia

• Ikiškite tinklo kištuką i kištukinį lizda.
• Ijunkite prietaisą, dvi sekundes palaikydami mygtuką IJ./IŠJ. Prietaisas iš karto kaista iki nustatytos temperatūros.
• Kaitimo metu LED mirksi raudonai ir (arba) displejus šviečia mėlyna spalva.
• Jeigu LED šviečia raudona ir (arba) displejus – žalia spalva, reiškia, kad pasirinktas temperatūros diapazonas pasiektas, o klijų pistoletas parengtas naudoti.
• Jeigu temperatūros diapazonas per aukštas, LED ir (arba) displejus šviečia raudonai.
• Jkiškite lydžiųjų klijų pieštuką pro angą galinėje prietaiso pusėje.
• Ijunkite prietaisą, trumpai spustelėdami mygtuką IJ./IŠJ.

„GlueMatic 7011“ temperatūros nustatymas

• Temperatūrą galima nustatyti laipsnio tikslumu nuo 40 iki 230 laipsnių Celsijaus. Gamykloje temperatūra nustatyta ties 190 laipsnių Celsijaus.
• Paspauskite mygtuką SET 6. Spausdami mygtuką SET pasirinkite temperatūrą mygtukais AUKŠTYN ir ŽEMYN 7 + 8. Pasi-rinkta temperatūra rodoma displejuje.
• AtleidusmygtukąSET 6, vėl rodoma kaitinimo kameroje esanti temperatūra.
• Laikykite paspaustą mygtuką SET. Spauskite atitinkamą mygtuką ilgiau, tokiu būdu temperatūra automatiškai didės arba mažės po 1 laipsnį. Spauskite atitinkamą mygtuką mažiausiai 3 sekundes, tokiu būdu temperatūra didės arba mažės po 5 laipsnius.

- Nenustatykite aukštesnės nei lydžiųjų klijų apdorojimo temperatūros.

Pastūmos reguliavimas

• Pastūmos reguliavimas pasirenkamas individualiai, taip, kad galėtumėte tiksliai nustatyti klijų kiekį arba patogiai pasiekti pastūmimo svirties nustatymą.
• Pastūmos reguliavimo sklendė 3 reguliuoja pastūmimo svirtį 12, kad būtų galima sumažinti arba padidinti pastūmos klijų kiekį.
• Patraukite pastūmimo svirti ir nustatykite pastūmos reguliavimo sklendę ③ antgalio kryptimi, kol bus tiekiamas pageidaujamas vienos pastūmos klijų kiekis arba galėsite patogiai pasiekti pastūmos svirties nustatymą.
• Norėdami grįžti į pradinę padėtį, nustatykite sklendę priešinga kryptimi.

Antgalio keitimas

Ypatingiems darbams galima jsigyti specialių antgalių. Keičiant antgalį, prietaisas turi būti šiltas, tačiau atjungtas nuo tinklo. Norėdami tai padaryti, „GluePRO 300“ pakaitinkite daugiausiai 45 sekundes. „GlueMatic 7011 gali būti kaitinamas daugiausiai iki 100 laipsnių Celsijaus.

Pasiekus temperatūra, prietaisas išsijungia.

1. Prietaisą laikykite šilumai atspariomis pirštinemis.
2. Atsukite antgalj 13.

Tuo metu niekada nespauskite paleidiklio!

1. Tvirtai ranka prisukite pakeistą antgalį.

Kitos „GlueMatic 7011“ funkcijos

Kitos „GlueMatic 7011“ funkcijos

Funkcija LOC

Saugantis netyčinio pasirinktų nustatymų išderinimo, prietaise „GlueMatic 7011“ jrengta funkcija „Lockable Override Control“ (LOC). Norint sužinoti, kaip nustatyti LOC funkciją, susisiekite su mūsų aptarnavimo tarnyba telefonu 05245-448-188.

Ramybės režimas

Ramybės režimas automatiškai sumažina kaitinimo temperatūrą po laisvai pasirenkamo laiko iki nusta- tomos temperatūros. Tai lemia paskutinio mygtuko paspaudimo laikas. Ramybės režimą galima atpažinti pagal mėlynai mirksintį LED ir (arba) mėlynai mirksintį displėjų. Gamykloje ši funkcija yra išaktyvinta. Norint sužinoti, kaip nustatyti ramybės režimą, susisiekite su mūsų aptarnavimo tarnyba telefonu 05245-448-188.

Techninių duomenų puslapio paaiškinimai 3

(I × P × A) Matmenys P_max Didžiausia galia vatais
U Vardinė įtampa voltais	P	^**	Vardinė vartojamoji galia vatais
T	Temperatūra Celsijaus laipsniais	t_190	Šildymo laikas minutėmis
m/t*	Našumas per valanda, kg	m	Svoris be maitinimo laido gramais
* priklausomai nuo temperatūros ir klijų klampos		** 30 s klijavimo / 60 s pertraukos režimu

Priedai

Iš pardavėjo galite įsigyti kelis priedus

Antgaliai

1. Ilgas antgalis, 3 mm, prekės kodas 052737
2. Smulkus ilgas antgalis, 1,5 mm, prekės kodas 052928
3. Stambus ilgas antgalis, 4,5 mm, prekės kodas 052935

Klijų strypeliai

1. Universalūs klijų pieštukai, 300 mm, 600 g, prekės kodas 050092
2. Akrilato klijų pieštukai, 300 mm, 600 g, prekės kodas 052416
3. Klijų pieštukai „Fast“, 300 mm, 600 g, prekės kodas 052430
4. Klijų pieštukai „Flex“, 300 mm, 600 g, prekės kodas 052423
5. Klijų pieštukai „Low Melt“, 300 mm, 600 g, prekės kodas 052409
6. MR Klijų pieštukai „Polyurethan,, (PUR) 250 mm 200 g prekės kodas 087388

Pastaba

Remkitės duomenų lape pateiktais karštų klijų apdorojimo nurodymais. Duomenų lapus ir kitą informacija galima rasti www.steinel-professional.de.

„GlueMatic 7011“ būklės rodmenys ir klaidų pranešimai

Rodmuo Šildymas Priežastis Ištaisymas

„--“	LOC funkcija aktyvi	Išjunkite LOC funkcija.(žr. „Kitos „GlueMatic 7011“ funkcijos)
„Err“. šilta Viršyta maksimali temperatūra Leiskite atvėsti.		Prietaisą išjunkite ir vėl jjunkite.
„Err“. šalta Jutiklių trumpasis jungimas arba jutiklio gedimas.		Pakeiskite kaitinimo kamera.Dėl to kreipkitės į parduotuve.

„GluePRO 300“ klaidos pranešimas

Prietaise „GluePRO 300“ klaidą rodo greitas LED mirksėjimas.

Jeigu klaida rodoma ilgiau nei 5 minutes, kreipkitės į aptarnaujančią įmonę.

Šalinimas

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.

Neišmeskite elektros prietaisų kartu su buiti-nėmis atliekomis!

Tik ES šalims

Remiantis galiojančia Europos Sajungos Direktyva dėl elektros ir elektronikos įrangos atlieku ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Gamintojo garantija

Kaip pirkėjas, prireikus, turite jums įstatymų suteiktas teises, reiškiamas pardavėjui. Jeigu šios teisės egzistuoja jūsų šalyje, mūsų garantija jų negali sumažinti arba apriboti. Suteikiame jums 5 metų garantiją už-tikrindami puikias savybes ir sklandų „STEINEL-Professional“ sensorinio gaminio veikimą. Garantuojame, kad šiame gaminyje nėra medžiagos, gamybos ir konstrukcinių defektų. Garantuojame sklandų visų elektroninių dalių ir kabelių veikimą ir užtikriname, kad visos naudotos medžiagos ir jų paviršiai yra be trūkumu.

Galiojimas:

jeigu norite pareikšti pretenziją dėl gaminio, atsiųskite jį visą, apmokėję gabenimo išlaidas, su originaliu pirkimo dokumentu, kuriame turi būti nurodyta pirkimo data ir pavadinimas, pardavėjui iš kurio pirkote arba STEINEL atstovui Lietuvoje UAB KVARCAS (Neries krantinė 32, Kaunas) arba tiesiai gamintojui šiuo adresu: Neries krantinė 32, LT-48463 Kaunas. Todėl rekomenduo-jame pirkimo dokumentą saugoti iki garantinio laiko pabaigos. STEINEL nedengia gabenimo išlaidų ir neatsako už riziką gražinant. Informacijos kaip pasinaudoti garantine teise rasite mūsų svetainėje [e-mail].

Garantinio įvykio atveju arba jeigu turite klausimų, susijusių su šiuo gaminiu, bet kada galite skambinti STEINEL atstovui Lietuvoje UAB KVARCAS (8-37-408030) arba tiesiogiai gamintojui jo aptarnavimo skyriaus budinčiaja linija 8-37-408030.

LV
