NAUDOJIMO INSTRUKCIJA MobileGlue 5011 STEINEL

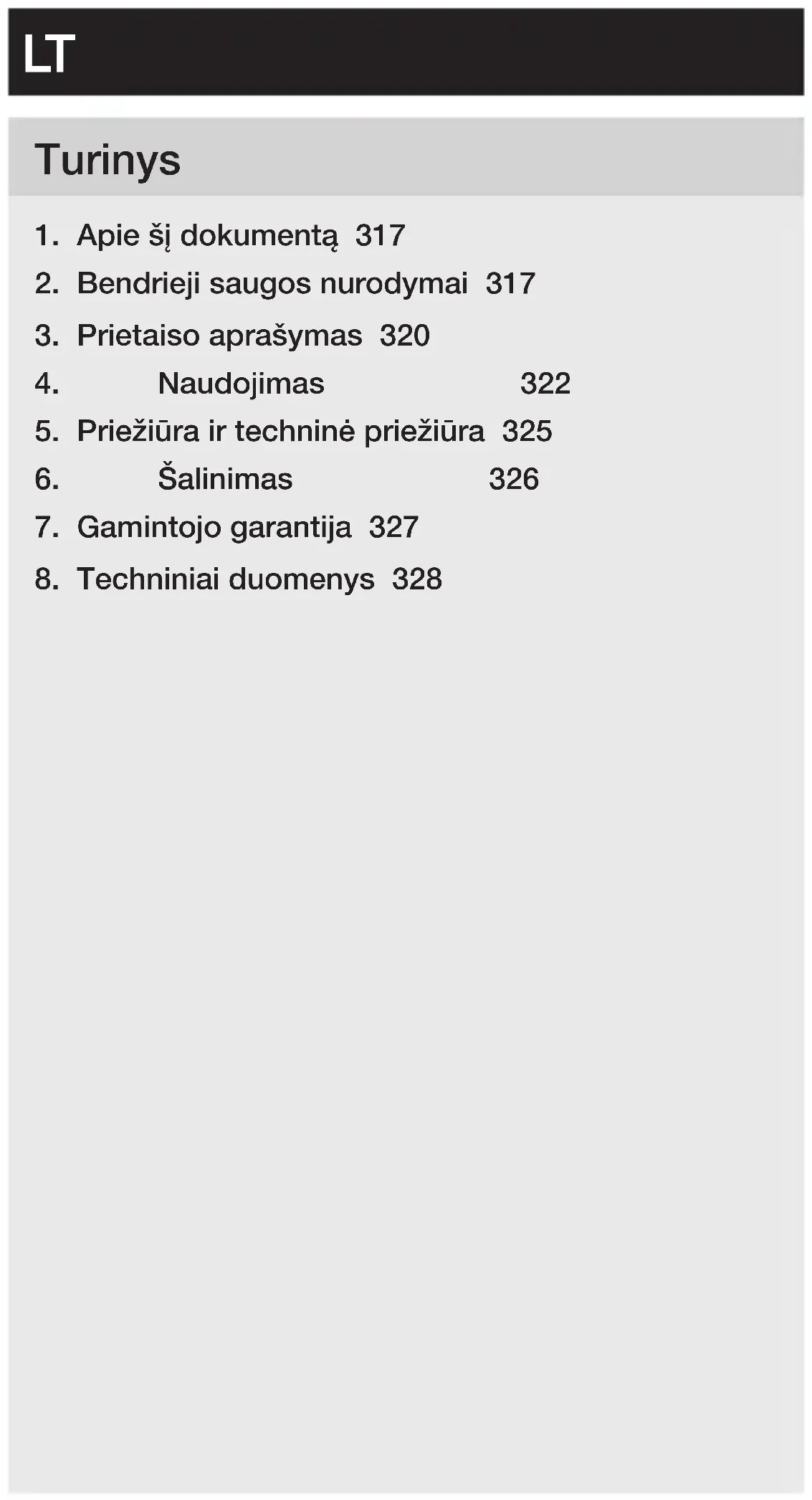

1. Apie šį dokumentą 317

2. Bendrieji saugos nurodymai 317

3. Prietaiso aprašymas 320

5. Priežiūra ir techninė priežiūra 325

8. Techniniai duomenys 328

LTLT – 317 – Turinys

1. Apie šį dokumentą

– Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą. – Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais.

Įspėjimas apie pavojus! Įspėjimas apie vandens keliamą pavojų!

Pavojus dėl naudojimo instrukcijos nesilai- kymo! Šioje instrukcijoje pateikta saugaus elgesio su prietaisu informacija. Didžiausias dėmesys kreipiamas į galimus pavojus. Nesilaikant naudojimosi instrukcijos, prietaisas gali sukelti pavojų.

• Kruopščiai perskaitykite instrukciją.

• Laikykitės saugos nurodymų.

• Laikykite pasiekiamoje vietoje.

Pavojus dėl karščio! Nudegimo pavojus! Klijų masė įkaista iki 200°C!

• Nenaudokite skystų arba pastos pavidalo klijų!

• Prisilietus prie karštų klijų: nedelsdami vėsinkite šaltu vandeniu. Nešalinkite skystų klijų nuo odos. Jeigu reikia, kreipkitės į gydytoją.

• Karštų klijų patekus į akis: nedelsdami maždaug 15min. vėsinkite tekančiu vandeniu ir iš karto kreipkitės į gydytoją.

• Nenaudokite kartu su labai degiomis/degiomis me- džiagomis.– 318 – Turinys

• Nenaudokite ant lengvai užsiliepsnojančio pagrindo arba degioje aplinkoje (pvz., ant popieriaus, tekstilės ir t. t.).

• Jautrias karščiui medžiagas patikrinkite, ar jas galima naudoti.

• Neišimkite klijų lazdelės iš įrenginio. Karšti tekantys į prietaisą klijai gali jį sugadinti.

• Naudokite tik tinkamus klijų pieštukus, esant numatytai temperatūrai.

• Keisdami apdorojimo temperatūrą, įsitikinkite, kad kitas klijų pieštukas yra tinkamas tai temperatūrai. Pavojus dėl vandens ir drėgmės!

• Nenaudokite prietaiso lietuje.

• Nedirbkite su prietaisu drėgnoje arba šlapioje aplinkoje. Vaikai nuo 8 metų amžiaus ir asmenys, turintys fizinę, juti- minę arba protinę negalią bei stokojantys patirties ir žinių, gali naudoti šį prietaisą, jei juos prižiūri kitas asmuo arba jie yra supažindinti, kaip saugiai naudoti prietaisą, ir supranta su tuo susijusius pavojus. Vaikams draudžiama žaisti su prietaisu. Vaikams draudžia- ma valyti ir atlikti naudotojo atliekamą techninę priežiūrą be kito asmens priežiūros. – Naudokite tik originalias atsargines dalis. – Naudokite tik originalias STEINEL klijų lazdeles. – Prietaisą naudokite tik sausose patalpose. – Remontą gali atlikti tik specializuotos įmonės. – Nepalikite prietaiso be priežiūros.LT – 319 – Turinys

Pavojus dėl netinkamo įkroviklio naudojimo!

• Laikykite įkroviklį švarų.

• Įkroviklį laikykite tik 0 – 35°C temperatūroje.

• Akumuliatorius įkraukite tik su komplekte esančiu įkrovikliu.

• Įkraukite tik komplekte esančius akumuliatorius arba patvirtintus akumuliatorius, aprašytus skyriuje „Techniniai duomenys“. Kyla gaisro ir sprogimo pavojus. ➔ „8. Techniniai duomenys“ puslapyje 328

2.2 Akumuliatoriaus saugos instrukcijos

Pavojus dėl netinkamo akumuliatoriaus naudojimo!

• Neardykite prietaiso ir akumuliatoriaus. Trumpojo jungi- mo pavojus. Draudžiama išimti akumuliatorių. Jei iškilo problemų, kreipkitės į parduotuvę.

• Dėl akumuliatoriaus netinkamo naudojimo ir gedimo gali įvykti garų nuotėkis. Jei jaučiatės prastai, kreipkitės į gydytoją ir išeikite į gryną orą. Garai gali dirginti kvėpa- vimo takus.

• Kai įrenginio nenaudojate ilgą laiką, padėkite jį įkrautu akumuliatoriumi. Taip prailginsite ličio jonų akumuliato- riaus tarnavimo laiką.

• Saugokite akumuliatorių nuo vandens ir drėgmės.

• Akumuliatorių laikykite nuo -20 iki +50°C aplinkos temperatūroje.

• Saugokite akumuliatorių nuo tiesioginių saulės spindulių (pvz., automobilyje). – Ličio jonų akumuliatorių galima bet kada įkrauti nesutrum- pinant jo veikimo laiko. Pertraukus įkrovimo procesą, akumuliatorius nebus sugadintas.

• Jei visiškai įkrauto akumuliatoriaus veikimo laikas labai sutrumpėja, pakeiskite akumuliatorių.– 320 – Turinys

3. Prietaiso aprašymas

Naudojimas pagal paskirtį – Karštų klijų pistoletas, skirtas naudoti su originaliomis STEINEL klijų lazdelėmis. Prietaisą galima naudoti tik sausoje, gerai vėdinamoje patalpoje. Veikimo principas – Belaidis karštų klijų pistoletas su 18 V ličio jonų akumu- liatoriumi. Naudojimo sritis – Universalūs klijai, skirti taisyti, montuoti, dekoruoti ir gaminti. – Tinka: popieriui, kartonui, kamščiui, medienai, odai, tekstilei, plastikui, keramikai, putplasčiui, plytelėms, stiroporui, plėvelei. Tiekiamas komplektas

3×LT – 321 – Turinys Gaminių apžvalga

A Klijų pieštukas B Purkštukas C Pastūmos mechanizmo paleidiklis D Įjungimo/išjungimo mygtukai ir temperatūros nustatymas E Atrakinimo mygtukas F Akumuliatorius– 322 – Turinys

4.1 Funkcijų apžvalga

Karštų klijų pistoleto mygtukai ir ekranas Mygtukas / indikatorius Veikimas 200°C 400°F 130°C 270°F ĮJUNGTA Norėdami įjungti prietaisą 1 sekundę spauskite 130°C arba 200°C temperatūros mygtuką. 200°C 400°F 130°C 270°F IŠJUNGTA Norėdami išjungti prietaisą, 1 sek. spauskite aktyviosios temperatūros mygtuką. 130°C 270°F 130°C temperatūros mygtukas 130°C mygtuką spauskite maždaug 1 sek. Displėjus mirksi, kol pasieki- ama 130°C temperatūra, o tada persijungia į pastovų švietimą. 200°C 400°F 200°C temperatūros mygtukas 200°C mygtuką spauskite maždaug 1 sek. Displėjus mirksi, kol pasieki- ama 200°C temperatūra, o tada persijungia į pastovų švietimą. 200°C 400°F 130°C 270°F Perjungti Temperatūrą galima lengvai perjungti darbo metu paspaudus atitinkamą mygtuką. DĖMESIO: Keičiant temperatūrą būtina užtikrinti, kad būtų įdėtas tinkamas klijų pieštukas, pasižymintis tinkamomis temperatūros savybėmis.LT – 323 – Turinys 130°C 270°F Likusi įkrova Aktyvios temperatūros mygtukas mirksi raudonai, kai likusi įkrova yra mažesnė nei 30%. 200°C 400°F 130°C 270°F Akumuliatorius išsieikvojęs arba klaida Mygtukas 3 sek. šviečia raudonai ir užgęsta. Įkroviklio šviesos diodas LED Veikimas rau- donas žalias Akumuliatoriaus įkrovimas Prietaiso naudojimas laikinai ribo- jamas. Įkrovimas baigtas, akumuliatorius visiškai įkrautas. Akumuliatorius sugedęs.– 324 – Turinys

4.2 Įkraukite akumuliatorių ir įstatykite

• Naudokite tik kartu pateiktą įkroviklį. Tik šis įkroviklis suderintas su prietaiso akumuliatoriumi. Pastaba Dėl tarptautinių transportavimo taisyklių akumuliatorius pristatomas iš dalies įkrautas.

• Prieš naudodami akumuliatorių pirmą kartą, visiškai jį įkraukite (2 – 3 val.), kad akumuliatorius veiktų ilgiau.

• Įkrautą akumuliatorių stumkite į akumuliatoriaus laikiklį, kol jis užsifiksuos.

• Norėdami išimti akumuliatorių paspauskite akumulia- toriaus fiksavimo mygtuką ir ištraukite akumuliatorių. Nenaudokite jėgos. Kai prietaisas įjungtas akumuliatoriaus įkrovos lygio indika- torius rodo likusią akumuliatoriaus įkrovą. Jei po įkaitinimo temperatūros pasirinkimo mygtukas mirksi raudonai, reiškia akumuliatoriaus įkrova yra mažesnė nei 30% ir jį reikia įkrauti.

Klijuojamos vietos turi būti nuriebalintos, sausos ir visiškai švarios. Klijų dėmių iš drabužių pašalinti negalima. Klijų lašeliai geriausiai pasišalina tuomet, kai jie yra atšalę.

• Klijų strypelį įstatykite į kaitinimo kanalą.

• Naudojant pirmą kartą, kelis kartus paspausti įjungti pastūmą, kad kaitinimo kamera būtų užpildyta klijais. Gali prireikti trumpam paspausti klijų pieštuką.

• Įjunkite pastūmos mechanizmą ir užtepkite klijų ant vienos pusės.

• Klijuojamas medžiagas stipriai prispauskite vieną prie kitos ir, jei reikia, pakoreguokite jų padėtį.

• Jau po labai trumpo laiko (maždaug 2 minučių) sukli- juota vieta gali išlaikyti visą apkrovą! Taškinis klijavimas rekomenduojamas klijuojant didelio paviršiaus, ilgus dirbinius.LT – 325 – Turinys

• Tvirtą putplastį (pvz., stiroporą) taip pat galima apdoroti nustačius 130°C temperatūrą ir naudojant „Low Melt“ klijų pieštukus. Svarbu nepamiršti, kad karšti klijai tepa- mi ant pagrindo, o ne ant stiroporo.

• Klijuojant tekstilę ar panašias medžiagas,karštus klijus rekomenduojama tepti vingiuotomis linijomis.

• Po naudojimo palaukite, kol prietaisas atvės.

• Jei reikia, naudokite oro sąlygoms ir drėgmei atsparius PUR klijų pieštukus su 130°C temperatūros nustatymu. Pastaba Keičiant 130°C temperatūros klijų pieštuką į 200°C temperatūroje apdorotą klijų pieštuką, trumpą laiką klijai iš purkštuko teka ženkliai skystesni.

5. Priežiūra ir techninė priežiūra

Prietaisui techninė priežiūra nereikalinga. Šis prietaisas atitinka specialius saugumo reikalavimus. Remontuoti leidžiama tik elektros specialistui, priešingu atveju gali įvykti nelaimingas atsitikimas. Naudotojų atliekama priežiūra. Reikalavimai naudotojams: – Susipažinimas su instrukcija.šių instrukcijų žinojimas. Specialūs reikalavimai taikomi šiems naudotojams: – 8 metų ir vyresni vaikai; – asmenys, kurių fizinės, jutiminės ar protinės galimybės yra ribotos; – asmenys, kuriems trūksta patirties ir žinių.– 326 – Turinys Šiems naudotojams leidžiama atlikti veiksmus tik techninės priežiūros metu. Specialūs reikalavimai – Naudotojai turi būti prižiūrimi. – Naudotojai buvo instruktuoti apie saugų prietaiso nau- dojimą. – Naudotojai supranta pavojus, kylančius dirbant su įrenginiu. – Negalima leisti vaikams žaisti su prietaisu. Elektros srovė kelia pavojų! Ant dalių, kuriomis teka srovė, patekus vandens galima patirti elektros smūgį, nudegimus arba žūti.

• Prietaisą valykite tik sausos būklės. Turtinių nuostolių pavojus! Naudodami netinkamą valymo priemonę galite sugadinti prietaisą.

• Prietaisą valykite šiek tiek sudrėkintu skudurėliu be valymo priemonių.

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu. Elektros prietaisų negalima mesti į buitinių atliekų konteinerius, ugnį arba vandenį. Tik ES šalims Remiantis galiojančia Europos Sąjungos Direktyva dėl elektros ir elektronikos įrangos atliekų ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmin- gu būdu.LT – 327 –TurinysPagal Direktyvą 2006/66/EB, sugedusius arba netinkamus naudoti akumuliatorius ir baterijas būtina perdirbti. Nebe-tinkami naudoti akumuliatoriai gali būti grąžinti į pardavimo arba pavojingų atliekų surinkimo vietas.

7. Gamintojo garantija

Gamintojo garantija STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, VokietijaKaip pirkėjas, prireikus, turite jums įstatymų suteiktas teises, reiškiamas pardavėjui. Jeigu šios teisės egzistuoja jūsų šalyje, mūsų garantija jų negali sumažinti arba apriboti. Sutei-kiame jums 5metų garantiją užtikrindami puikias savybes ir sklandų „STEINEL-Professional“ sensorinio gaminio veikimą. Garantuojame, kad šiame gaminyje nėra medžiagos, ga-mybos ir konstrukcinių defektų. Garantuojame sklandų visų elektroninių dalių ir kabelių veikimą ir užtikriname, kad visos naudotos medžiagos ir jų paviršiai yra be trūkumų.Galiojimas:jeigu norite pareikšti pretenziją dėl gaminio, atsiųskite jį visą, apmokėję gabenimo išlaidas, su originaliu pirkimo dokumentu, kuriame turi būti nurodyta pirkimo data ir pavadinimas, pardavėjui iš kurio pirkote arba STEINEL atstovui Lietuvoje UAB KVARCAS (Neries krantinė 32, Kaunas) arba tiesiai gamintojui šiuo adresu: Neries krantinė 32, LT-48463 Kaunas. Todėl rekomenduojame pirkimo dokumentą saugoti iki garantinio laiko pabaigos. STEINEL nedengia gabenimo išlaidų ir neatsako už riziką grąžinant. Informacijos kaip pasinaudoti garantine teise rasite mūsų svetainėje [e-mail] įvykio atveju arba jeigu turite klausimų, susijusių su šiuo gaminiu, bet kada galite skambinti STEINEL atstovui Lietuvoje UAB KVARCAS (8-37-408030) arba tiesiogiai gaminto-jui jo aptarnavimo skyriaus budinčiąja linija 8-37-408030.GAMINTOJO

8. Techniniai duomenys

Matmenys (A x P x G) 217 x 81 x 206 mm Tinklo įtampa 110 – 240 V, 50/60 Hz (įkroviklis) Akumuliatoriaus įtampa 18 V ličio jonų akumuliatorius Kaitimo trukmė trumpiau nei 2 minutės Lydymosi temperatūra 2 temperatūros pakopos: 130/200°C Maksimalus klijavimo rezultatas 20 g/min. Klijų pieštukas Ø 11 mm, ilgis 150 – 300 mm Darbo su vieną akumuliatoriaus įkrova trukmė iki maks. 100 min nuolatinio darbo Svoris pagal „EPTA-Procedure 01:2014“ 0,355 kg (be akumuliatoriaus) Aplinkos temperatūra Kraunant: nuo 0 iki +35°C Eksploatuojant ir sandėliuojant: nuo +5 iki +40°C Akumuliatoriaus sandėliavimas: nuo -20 iki +35°C Leidžiami naudoti akumuliatoriai Metabo CAS 18 V, 2,0AH W-BLT – 329 – Turinys Rekomenduojami klijų pieštukai Originalus STEINEL (Ø 11 mm) – „Kristall-Sticks“ skaidrūs klijų pieštukai, Art-Nr 006594, 006624 – „Ultrapower-Sticks“ itin stiprūs klijų pieštukai, Art-Nr 006730, 006747 – „Color-Sticks“ spalvoti klijų pieštukai, Art-Nr 006969 – „Holz-Sticks“ klijų pieštukai medienai, Art-Nr. 006778 – „Sticks Schwarz“ juodi klijų pieštukai, Art-Nr. 006792 – „Glitzer-Sticks“ blizgūs klijų pieštukai, Art-Nr. 064891 Rekomenduojami klijų pieštukai „Professional“ Originalus STEINEL (Ø 11 mm) – „Acryl-Sticks“ klijų pieštukai akrilui, 200°C, Art-Nr. 052416 – „Flex-Sticks“ lankstūs klijų pieštukai, 190°C, Art-Nr. 052423 – „Fast-Sticks“, greitaveikiai klijų pieštukai, 190°C, Art-Nr. 052430 – „Low Melt-Sticks“ žemos tem- peratūros klijų pieštukai,130°C, Art-Nr. 052409 – „PUR-Sticks“ klijų pieštukai, 130°CSaturs
