BEDIENUNGSANLEITUNG MobileGlue 5011 STEINEL

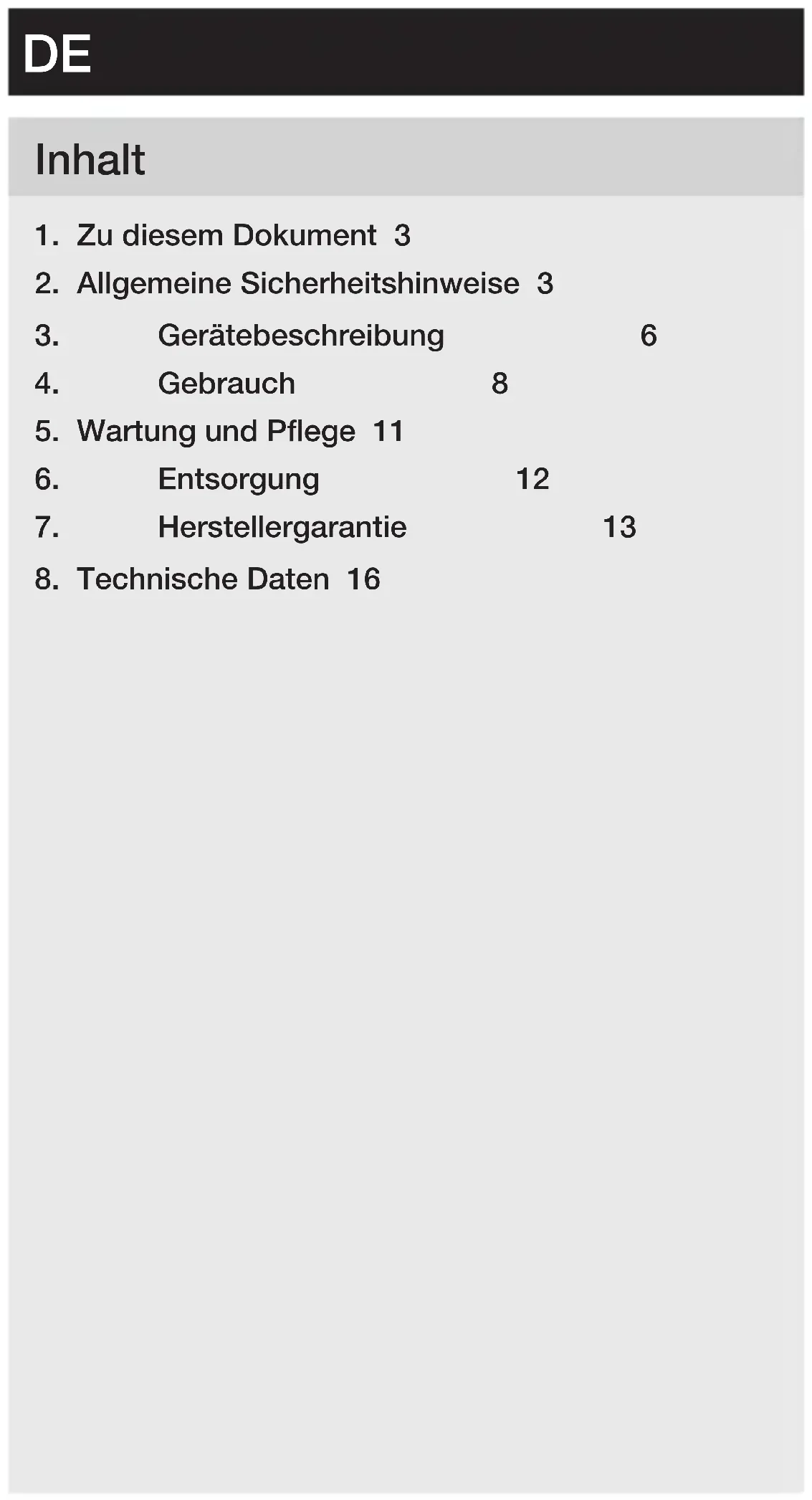

1. Zu diesem Dokument 3

2. Allgemeine Sicherheitshinweise 3

3. Gerätebeschreibung 6

5. Wartung und Pflege 11

8. Technische Daten 16

1. Zu diesem Dokument

– Urheberrechtlich geschützt. Nachdruck, auch auszugs- weise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

Warnung vor Gefahren! Warnung vor Gefahren durch Wasser!

2. Allgemeine Sicherheitshinweise

Gefahr durch Nichtbeachtung der Bedienungsanleitung! Diese Anleitung enthält wichtige Informationen für den sicheren Umgang mit dem Gerät. Auf mögliche Gefahren wird besonders hingewiesen. Bei Nichtbeachtung der Bedienungsanleitung kann das Gerät zu einer Gefahren- quelle werden.

• Anleitung sorgfältig lesen.

• Sicherheitshinweise befolgen.

• Zugänglich aufbewahren.

Gefahr durch Hitze! Verbrennungsgefahr! Die Klebemasse wird bis zu 200°C heiß!

• Keine flüssigen oder pastösen Klebstoe verwenden!

• Nach Hautkontakt mit heißem Klebsto: Sofort mit kal- tem Wasser abkühlen. Nicht versuchen, den Schmelz- kleber von der Haut zu entfernen. Gegebenenfalls einen Arzt aufsuchen.

• Nach Augenkontakt mit heißem Klebsto: Unverzüglich ca. 15 Min. lang unter fließendem Wasser kühlen und sofort einen Arzt hinzuziehen.– 4 – Inhalt

• Nicht in Verbindung mit leicht entzündbaren/brenn- baren Stoen verwenden.

• Nicht auf leicht brennbarem Untergrund oder brennbarer Umgebung betreiben (wie z. B. Papier, Textilien, usw.).

• Hitzeempfindliche Materialien auf Eignung prüfen.

• Klebestick nicht aus dem Gerät ziehen. Heißer Kleber, der in das Gerät läuft, kann zur Beschädigung führen.

• Nur geeignete Klebesticks mit der vorgesehenen Tem- peratur verarbeiten.

• Beim Wechsel der Verarbeitungstemperatur darauf achten, dass der nachfolgende Klebestick für die Tem- peratur geeignet ist. Gefahr durch Wasser und Feuchtigkeit!

• Das Gerät nicht dem Regen aussetzen.

• Das Gerät nicht im feuchten Zustand und nicht in feuch- ter oder nasser Umgebung verwenden. Dieses Gerät kann von Kindern ab 8 Jahren und dar- über sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beauf- sichtigung durchgeführt werden. – Nur Original-Ersatzteile verwenden. – Nur Original-STEINEL-Sticks verwenden. – Gerät nur in trockenen Räumen verwenden. – Reparaturen sind nur durch Fachbetriebe zulässig. – Gerät nicht unbeaufsichtigt lassen.DE – 5 – Inhalt

2.1 Sicherheitshinweise zum Ladegerät

Gefahr durch nicht sachgemäße Verwendung des Ladegeräts!

• Ladegerät sauber halten.

• Ladegerät nur im Temperaturbereich von 0°C bis +35°C lagern.

• Akkus nur mit dem mitgelieferten Ladegerät aufladen.

• Nur den mitgelieferten oder im Kapitel „Technische Da- ten“ beschriebene zugelassene Akkus laden. Es besteht Brand- und Explosionsgefahr. ➔ „8. Technische Daten“ auf Seite 16

2.2 Sicherheitshinweise zum Akku

Gefahr durch nicht sachgemäße Verwendung des Akkus!

• Önen Sie das Gerät und den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. Der Akku darf nicht entnommen werden. Wenden Sie sich bei Problemen an Ihre Verkaufsstelle.

• Bei unsachgemäßem Gebrauch und bei Beschädigung des Akkus können Dämpfe austreten. Suchen Sie bei Beschwerden einen Arzt auf und führen Sie Frischluft zu. Die Dämpfe können die Atemwege reizen.

• Das Gerät bei längerem Nichtgebrauch mit geladenem Akku weglegen. Das verlängert die Lebensdauer des Lithium-Ionen-Akkus.

• Akku vor Wasser und Feuchtigkeit schützen.

• Akku bei einer Umgebungstemperatur von -20°C bis +50°C lagern.

• Akku vor direkter Sonnenstrahlung schützen (z.B. im Auto). – Der Lithium-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unter - brechung des Ladevorganges schädigt den Akku nicht.

• Wenn die Betriebszeit des voll geladenen Akkus stark verkürzt ist, ersetzen Sie den Akku.– 6 – Inhalt

3. Gerätebeschreibung

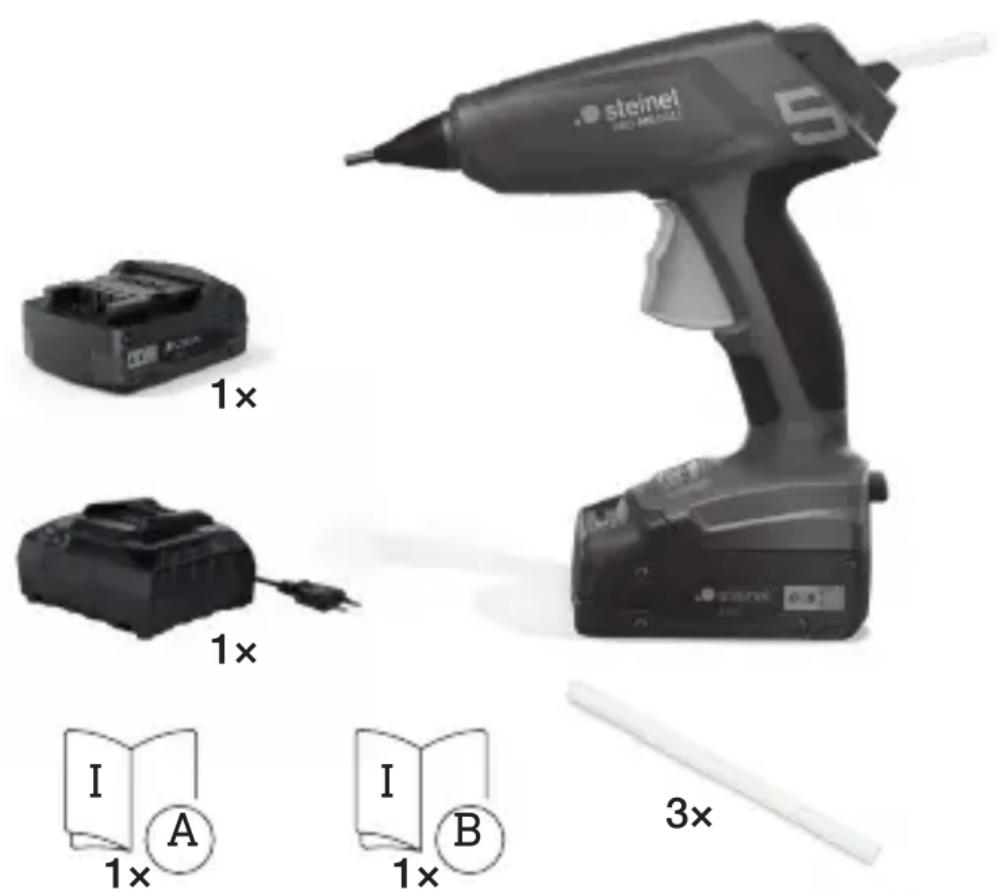

Bestimmungsgemäßer Gebrauch – Heißklebepistole zur Verwendung von Ori ginal STEINEL- Klebesticks. Die Verwendung darf nur in trockenen, gut belüfteten Innenräumen erfolgen. Funktionsprinzip – Akku-Heißklebepistole mit 18V Lithium-Ionen-Akku. Einsatzbereich – Alleskleber beim Reparieren, Montieren, Dekorieren und Basteln. – Geeignet für: Papier, Pappe, Kork, Holz, Leder, Textilien, Plastik, Keramik, Schaumsto, Kacheln, Styropor, Folie. Lieferumfang

3×DE – 7 – Inhalt Produktübersicht

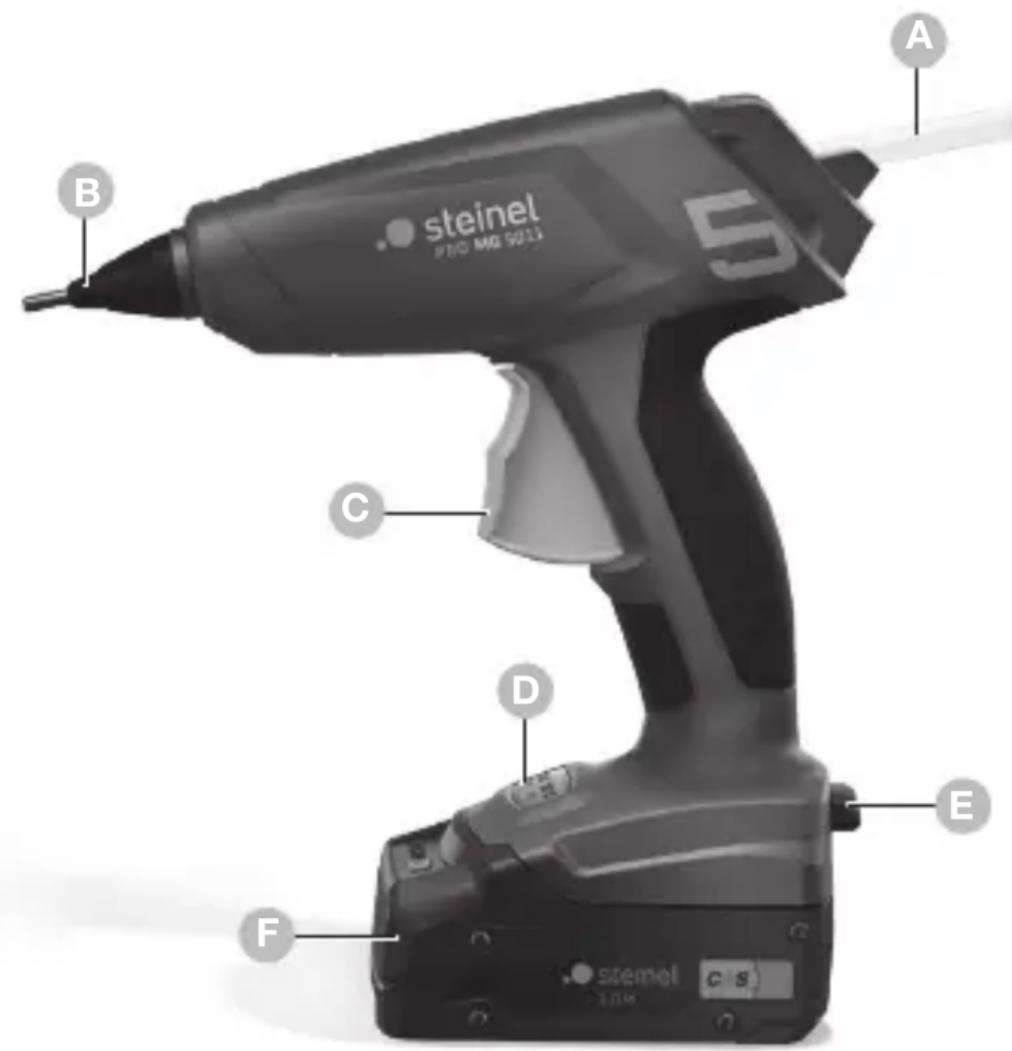

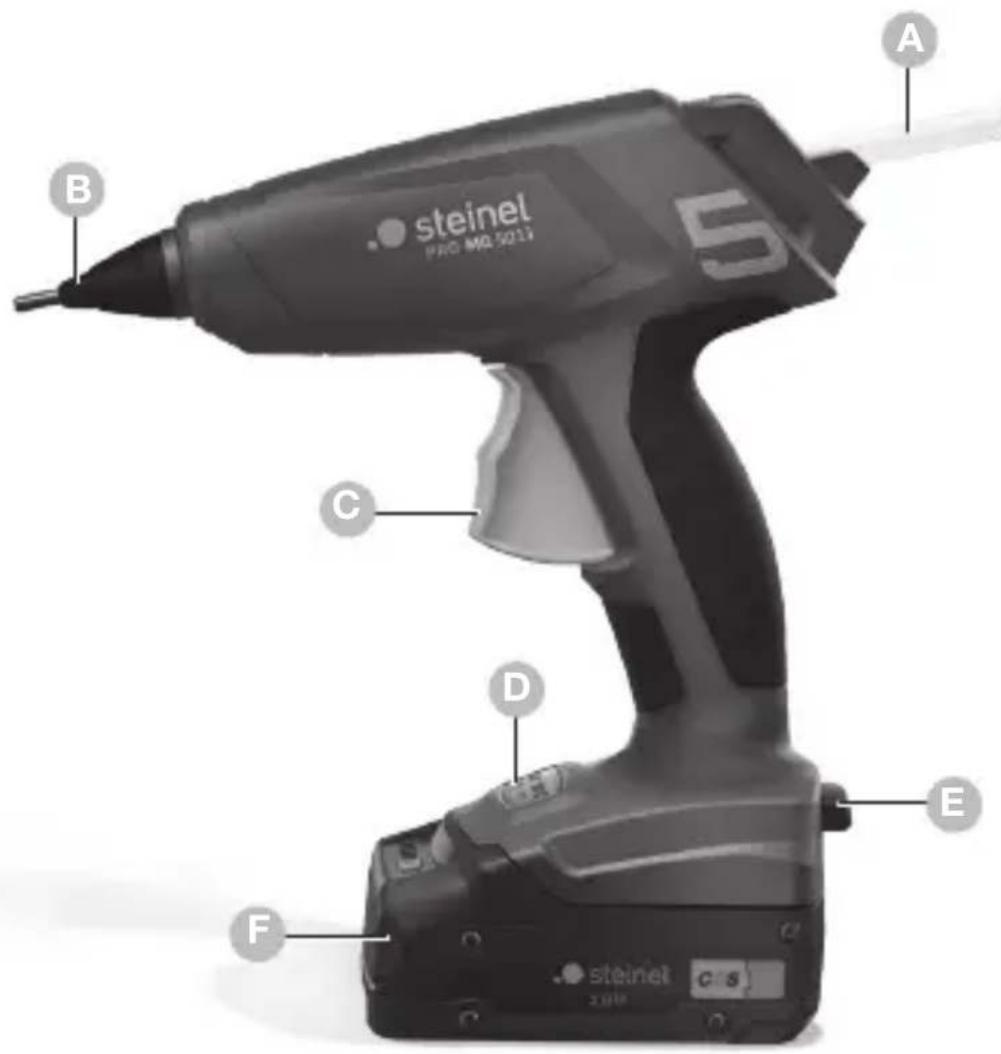

A Klebestick B Düse C Vorschub-Abzug D An/Aus-Tasten und Temperatureinstellung E Entriegelungstaste F Akku– 8 – Inhalt

4.1 Übersicht der Funktionen

Tasten und Anzeige Heißklebepistole Taste / Anzeige Funktion 200°C 400°F 130°C 270°F

Temperaturtaste 130°C oder 200°C für 1Sek. drücken, um das Gerät einzuschalten. 200°C 400°F 130°C 270°F AUS Aktive Temperaturtaste für 1Sek. drü- cken, um das Gerät auszuschalten. 130°C 270°F Temperaturtaste 130°C Taste 130°C für 1Sek. drücken. Dis- play blinkt, bis 130°C erreicht sind, und schaltet dann in Dauerleuchten um. 200°C 400°F Temperaturtaste 200°C Taste 200°C für 1Sek. drücken. Dis- play blinkt, bis 200°C erreicht sind, und schaltet dann in Dauerleuchten um. 200°C 400°F 130°C 270°F Umschalten Das Umschalten der Temperatur im laufenden Betrieb ist problemlos durch drücken der entsprechenden Taste möglich. ACHTUNG: Bei Temperaturumschaltung zwingend darauf achten, dass der richtige Kle- bestick mit der passenden Temperatur- eigenschaft eingesetzt istDE – 9 – Inhalt 130°C 270°F Restkapazität Aktive Temperaturtaste blinkt rot, wenn die Restkapazität bei unter 30% liegt. 200°C 400°F 130°C 270°F AKKU Kapazität leer oder Fehler Taste leuchtet 3 Sek. rot auf und geht dann aus. LED Ladegerät LED Funktion rot grün Ladevorgang Akku Gerät zeitlich begrenzt betriebsbereit. Ladevorgang beendet, Akku vollständig geladen. Akku defekt.– 10 – Inhalt

4.2 Akku laden und einsetzen

• Ausschließlich das mitgelieferte Ladegerät verwenden. Nur dieses Ladegerät ist auf den Akku des Geräts abgestimmt. Hinweis: Der Akku wird aufgrund internationaler Transportvorschrif- ten teilgeladen ausgeliefert.

• Akku vor der Erstinbetriebnahme vollständig aufladen (2 – 3Stunden), um die Lebensdauer des Akkus zu verlängern.

• Geladenen Akku in die Akku-Aufnahme schieben, bis er einrastet.

• Akku-Entriegelungstaste zur Entnahme des Akkus drücken und den Akku herausziehen. Wenden Sie dabei keine Gewalt an. Die Akku-Ladezustandsanzeige signalisiert bei eingeschal- tetem Gerät die noch verfügbare Akku-Kapazität. Blinkt die Temperatur-Wahltaste nach dem Aufheizen rot, hat der Akku weniger als 30% seiner Kapazität und sollte aufgeladen werden.

Die Klebestellen müssen fettfrei, trocken und absolut sauber sein. Klebsto-Flecken auf Kleidung lassen sich nicht entfernen. Klebsto-Tropfen entfernt man am besten im kalten Zustand.

• Klebestick hinten in den Heizkanal stecken.

• Bei Erstbetriebnahme ist eine mehrmalige Betätigung des Vorschubs notwendig, um die Heizkammer mit Kleber zu füllen. Gegebenenfalls ist dabei ein kurzes Nachdrücken des Klebesticks notwendig.

• Vorschub betätigen und den Kleber einseitig auftragen.

• Die zu klebenden Materialien kräftig anpressen und eventuell korrigieren.DE – 11 – Inhalt

• Bereits nach kürzester Zeit (ca.2Minuten) ist die Kle- bestelle voll belastbar. Punktförmige Klebung empfiehlt sich bei großflächigen, langen Werkstücken.

• Auch Hartschaum (z.B.Styropor) lässt sich mit der Temperatureinstellung 130°C und Verwendung von „Low Melt“-Klebesticks verarbeiten. Dabei ist zu berück- sichtigen, dass der heiße Kleber auf den Untergrund und nicht etwa auf das Styropor aufgetragen wird.

• Zum Verkleben von Textilien o.ä.Materialien wird ein Auftragen des Heißklebers in „Schlangenlinien“ empfohlen.

• Gerät nach Gebrauch abkühlen lassen.

• Wenn erforderlich, witterungsbeständige und feuchtig- keitsbeständige PUR-Klebesticks mit der Temperatur- einstellung 130°C verarbeiten. Hinweis: Beim Wechsel von einem mit 130°C zu einem mit 200°C verarbeiteten Klebestick kann der Kleber kurzzeitig deutlich flüssiger aus der Düse ausfließen.

5. Wartung und Pflege

Das Gerät ist wartungsfrei. Das Gerät entspricht den einschlägigen Sicherheitsbestim- mungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, andernfalls drohen Unfälle. Instandhaltung durch Benutzer. Anforderungen an die Benutzer: – Kenntnis dieser Anleitung. Für folgende Benutzer gelten besondere Anforderungen: – Kinder ab 8 Jahren und darüber. – Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten. – Personen mit Mangel an Erfahrung und Wissen.– 12 – Inhalt Diese Benutzer dürfen nur tätig werden bei Wartung. Besondere Anforderungen: – Benutzer werden beaufsichtigt. – Benutzer wurden bezüglich des sicheren Gebrauchs des Geräts unterwiesen. – Benutzer verstehen Gefahren im Umgang mit dem Gerät. – Kinder dürfen nicht mit dem Gerät spielen. Gefahr durch elektrischen Strom! Der Kontakt von Wasser mit stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

• Gerät nur im trockenen Zustand reinigen. Gefahr von Sachschäden! Durch falsche Reinigungsmittel kann das Gerät beschädigt werden.

• Gerät mit einem leicht angefeuchteten Tuch ohne Reini- gungsmittel reinigen.

Elektrogeräte, Zubehör und Verpackungen müssen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Elektrogeräte nicht in den Haus- müll, ins Feuer oder ins Wasser! Nur für EU-Länder: Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltge- rechten Wiederverwertung zugeführt werden.DE – 13 – Inhalt Gemäß der Richtlinie RL 2006/66/EG müssen defekte oder verbrauchte Akkus recycelt werden. Nicht mehr gebrauchsfähige Akkus können in der Verkaufsstelle oder eine Schadstosammelstelle abgegeben werden.

7. Herstellergarantie

Herstellergarantie der STEINEL GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz Alle STEINEL-Produkte erfüllen höchste Qualitätsansprü- che. Aus diesem Grund leisten wir als Hersteller Ihnen als Kunde gerne eine Garantie gemäß den nachstehenden Bedingungen: Die Garantie umfasst die Freiheit von Mängeln, die nach- weislich auf einem Material- oder Herstellungsfehler beru- hen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie erstreckt sich auf sämtliche STEINEL Professional-Produkte, die in Deutschland gekauft und verwendet werden. Unsere Garantieleistungen für Verbraucher Die nachstehenden Regelungen gelten für Verbraucher. Verbraucher ist jede natürliche Person ist, die bei Ab- schluss des Kaufes weder in Ausübung ihrer gewerblichen noch ihrer selbständigen beruflichen Tätigkeit handelt. Sie haben die Wahl, ob wir die Garantieleistung durch kostenlose Reparatur, kostenlosen Austausch (ggf. durch ein gleich- oder höherwertiges Nachfolgemodell) oder Erstellung einer Gutschrift leisten. Die Garantiezeit für Ihr erworbenes STEINEL Professional- Produkt beträg bei Heißluft- und Heißklebeprodukten: 1Jahr jeweils ab Kaufdatum des Produkts. Wir tragen die Transportkosten, jedoch nicht die Transport- risiken der Rücksendung.– 14 – Inhalt Unsere Garantieleistungen für Unternehmer Die nachstehenden Regelungen gelten für Unternehmer. Unternehmer ist eine natürliche oder juristische Person oder eine rechtsfähige Personengesellschaft ist, die bei Abschluss des Kaufes in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt. Wir haben die Wahl, ob wir die Garantieleistung durch kostenlose Behebung der Mängel, kostenlosen Austausch (ggf. durch eine gleich- oder höherwertiges Nachfolgemo- dell) oder Erstellung einer Gutschrift leisten. Die Garantiezeit für Ihr erworbenes STEINEL Professional- Produkt beträgt bei Heißluft- und Heißklebeprodukten: 1Jahr jeweils ab Kaufdatum des Produkts. Im Rahmen der Garantieleistung tragen wir nicht Ihre zum Zwecke der Nacherfüllung erforderlichen Aufwendungen und nicht Ihre Aufwendungen für den Ausbau des mangel- haften Produkts und den Einbau eines Austauschprodukts. Gesetzliche Mängelrechte, Unentgeltlichkeit Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen – einschließlich besonderer Schutzbestimmungen für Verbraucher – und beschränken oder ersetzen diese nicht. Die Inanspruch- nahme Ihrer gesetzlichen Rechte bei Mängeln ist unent- geltlich. Ausnahmen von der Garantie Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen: – bei einem gebrauchsbedingten oder sonstigen natür- lichen Verschleiß von Produktteilen oder Mängeln am STEINEL Professional-Produkt, die auf gebrauchs- bedingtem oder sonstigem natürlichen Verschleiß zurückzuführen sind, – bei nicht bestimmungs- oder unsachgemäßem Ge- brauch des Produkts oder Missachtung der Bedie- nungshinweise, – wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurdenDE – 15 – Inhalt oder Mängel auf die Verwendung von Zubehör-, Er- gänzungs- oder Ersatzteilen zurück- zuführen sind, die keine STEINEL-Originalteile sind, – wenn Wartung und Pflege der Produkte nicht entspre- chend der Bedienungsanleitung erfolgt sind, – wenn Anbau- und Installation nicht gemäß den Installati- onsvorschriften von STEINEL ausgeführt wurden, – bei Transportschäden oder -verlusten. Geltung deutschen Rechts Es gilt deutsches Recht unter Ausschluss des Überein- kommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG). Geltendmachung Wenn Sie die Garantie in Anspruch nehmen wollen, senden Sie Ihr Produkt bitte vollständig mit dem Original- Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL GmbH – Reklamationsab- teilung – , Dieselstraße 80-84, 33442 Herzebrock-Clarholz (AT: STEINEL Austria GmbH – Hirschstettnerstraße 19/G/1/1, AT-1220 Wien, CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. HERSTELLER

HERSTELLER GARANTIE HERSTELLER GARANTIE– 16 – Inhalt

Abmessungen (HxBxT) 217x81x206mm Netzspannung 110 – 240V, 50/60Hz (Ladegerät) Batteriespannung 18V Lithium-Ionen-Akku Aufheizzeit unter 2Minuten Aufschmelz- temperatur 2 Temperaturstufen: 130/200°C Maximale Klebeleistung 20g/min. Klebestick Ø11mm, Länge 150 – 300mm Betriebsdauer pro Akku-Ladung bis max.100min Dauerbetrieb Gewicht entspre- chend EPTA-Pro- cedure 01:2014 0,355kg (ohne Akku) Umgebung- stemperatur Beim Laden: 0°C bis +35°C Im Betrieb und bei Lagerung: +5°C bis +40°C Lagerung der Akkus: -20°C bis +35°C Zugelassene Akkus Metabo CAS 18V, 2,0AHW-B Empfohlene Klebesticks Original STEINEL (Ø11mm) – Kristall-Sticks, Art-Nr 006594, 006624 – Ultrapower-Sticks, Art-Nr 006730, 006747 – Color-Sticks, Art-Nr 006969 – Holz-Sticks, Art-Nr. 006778DE – 17 – Inhalt – Sticks Schwarz, Art-Nr. 006792 – Glitzer-Sticks, Art-Nr. 064891 Empfohlene Klebesticks Professional Original STEINEL (Ø11mm) – Acryl-Sticks, 200°C, Art-Nr. 052416 – Flex-Sticks, 190°C, Art-Nr. 052423 – Fast-Sticks, 190°C, Art-Nr. 052430 – Low Melt-Sticks,130°C, Art-Nr. 052409 – PUR-Sticks, 130°CContents
