BRUGSANVISNING MobileGlue 5011 STEINEL

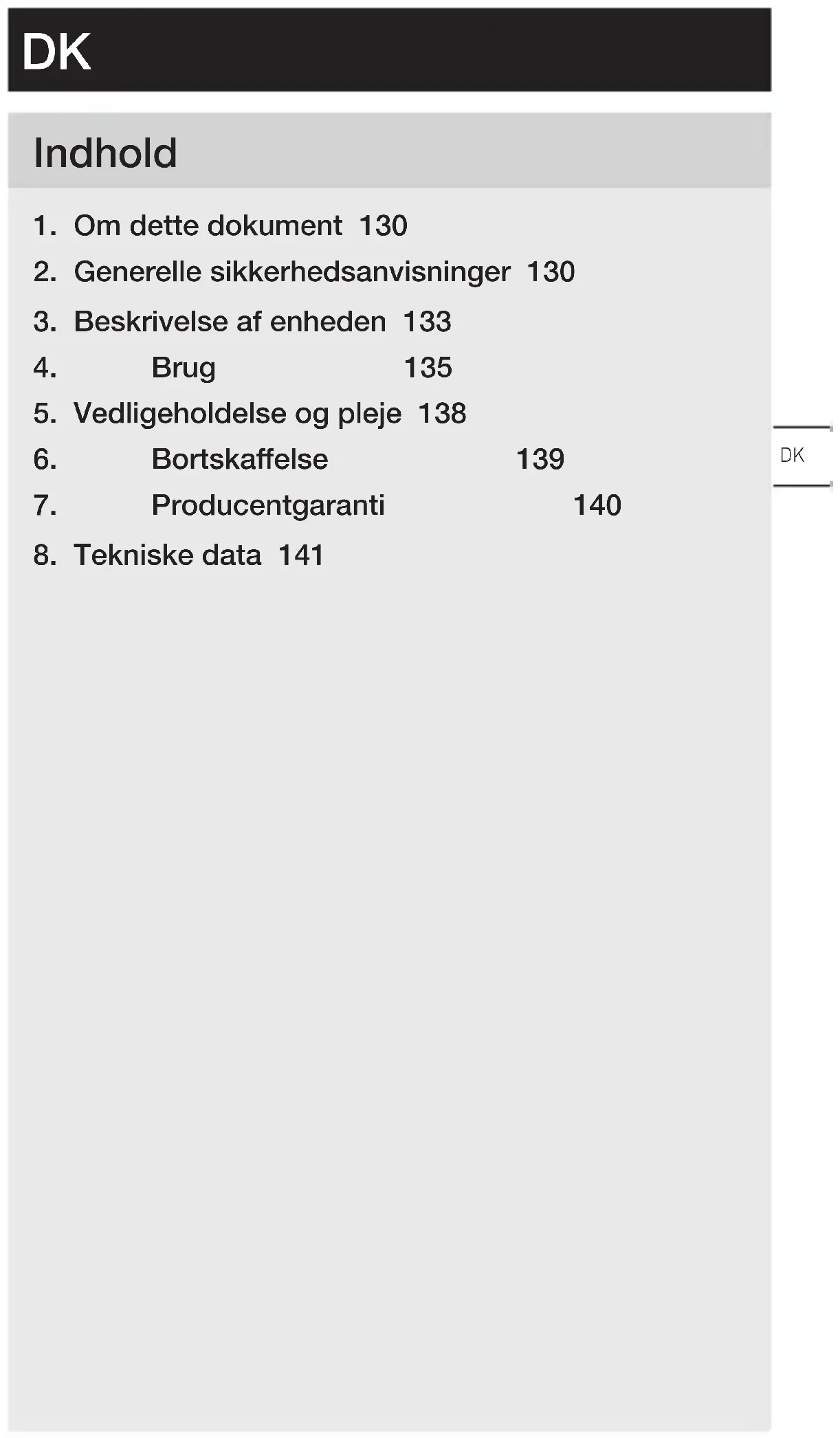

1. Om dette dokument 130
2. Generelle sikkerhedsanvisninger 130
3. Beskrivelse af enheden 133
4. Brug 135
5. Vedligeholdelse og pleje 138
6. Bortskaffelse 139
7. Producentgaranti 140
8. Tekniske data 141

1. Om dette dokument

– Ophavsretligt beskyttet. Eftertryk, også i uddrag, kun med vores tilladelse.
– Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling.

Advarsel mod farer!

Advarsel mod farer på grund af vand!

2. Generelle sikkerhedsanvisninger

Fare på grund af manglende overholdelse af betjeningsvejledningen!

Denne vejledning indeholder vigtige informationer om sikker håndtering af enheden. Der gøres specifikt opmærksom på mulige farer. Følges betjeningsvejledningen ikke, kan enheden blive en farekilde.

• Læs vejledningen omhyggeligt.
• Følg sikkerhedsanvisningerne.
• Opbevar vejledningen, så der er adgang til den.

Fare på grund af varme! Risiko for forbrænding!

Klæbemassen bliver op til 200 °C varm!

• Undgå brug af flydende lim eller limpasta!
• I tilfælde af hudkontakt med varm lim: Afkøl straks med koldt vand. Forsøg ikke at fjerne limen fra huden. Søg læge om nødvendigt.
• Efter at have fået varm lim i øjnene: Afkøl øjeblikkeligt i ca. 15 minutter under den kolde hane, og søg straks læge.

• Må ikke anvendes sammen med letantændelige / brændbare stoffer.

• Må ikke anvendes på let brændbare overflader eller i brændbare omgivelser (f.eks. papir, tekstiler osv.).

• Varmefølsomme materialer skal testes for egnethed først.
• Limpatronen må ikke trækkes ud af enheden. Hvis der løber varmlim ind i enheden, kan det medføre skader.
• Brug kun egnede limpatroner ved den tilsigtede temperatur.
• Når du ændrer behandlingstemperaturen, skal du sørge for, at den efterfølgende limpatron er egnet til temperaturen.

Fare i forbindelse med vand og fugt!

• Udsæt ikke enheden for regn.
• Brug ikke enheden i fugtig tilstand og ikke i et fugtigt eller vådt miljø.

Denne limpistol kan anvendes af børn, fra de er 8 år, og derudover af personer med nedsatte fysiske, sensoriske og mentale evner eller mangel på erfaring og viden, hvis de er under opsyn eller er blevet instrueret i sikker brug af limpistolen og forstår faren i forbindelse med brug af limpistolen.

Børn må ikke lege med enheden. Rengøring og brugervedligeholdelse må kun udføres af børn, hvis de er under opsyn.

• Brug kun originale reservedele.
• Brug kun originale STEINEL-patroner.
• Brug kun enheden i tørre rum.
  – Reparationer må kun udføres af specialvirksomheder.
  – Efterlad ikke enheden uden opsyn.

2.1 Sikkerhedsanvisninger for opladeren

Fare på grund af forkert brug af opladeren!

• Hold opladeren ren.
• Opbevar kun opladeren i et temperaturområde fra 0 °C til +35 °C.
• Oplad kun batterierne med den medfølgende oplader.
• Oplad kun de medfølgende batterier eller de godkendte batterier, der er beskrevet i kapitlet "Tekniske data". Der er risiko for brand og eksplosion.
  →"8. Tekniske data" på side 141

2.2 Sikkerhedsanvisninger for batteriet

Fare på grund af forkert brug af batteriet!

• Enhed og batteri må ikke åbnes. Risiko for kortslutning. Batteriet må ikke tages ud. Henvend dig til det sted, hvor du har købt enheden, hvis der opstår problemer.
• Der kan slippe dampe ud, hvis batteriet bruges forkert eller beskadiges. Sørg for frisk luft, og søg læge i tilfælde af ubehag. Dampene kan irritere luftvejene.
• Når enheden ikke er i brug i længere tid, skal du stille enheden væk med batteriet opladet. Det forlænger lithium-ion-batteriets levetid.
• Beskyt batteriet mod vand og fugt.
• Opbevar batteriet ved en omgivelsestemperatur på mellem -20 °C og +50 °C.
• Beskyt batteriet mod direkte sollys (f.eks. i bilen).
  – Lithium-ion-batteriet kan oplades når som helst, uden at dets levetid forkortes. Af brydelse af opladningsprocessen beskadiger ikke batteriet.
• Hvis driftstiden for det fuldt opladede batteri er meget kortere, skal du udskifte batteriet.

3. Beskrivelse af enheden

Korrekt anvendelse

- Varmlimpistol til brug med originale STEINEL-limpatroner. Limpistolen må kun bruges i tørre indendørs rum med god udluftning.

Funktionsprincip

– Universallim til reparation, samling, dekoration og håndværk.

– Velegnet til: papir, pap, kork, træ, læder, læder, tekstiler, plast, keramik, skummateriale, fliser, polystyren, folie.

Leveringsomfang

3.1

3×

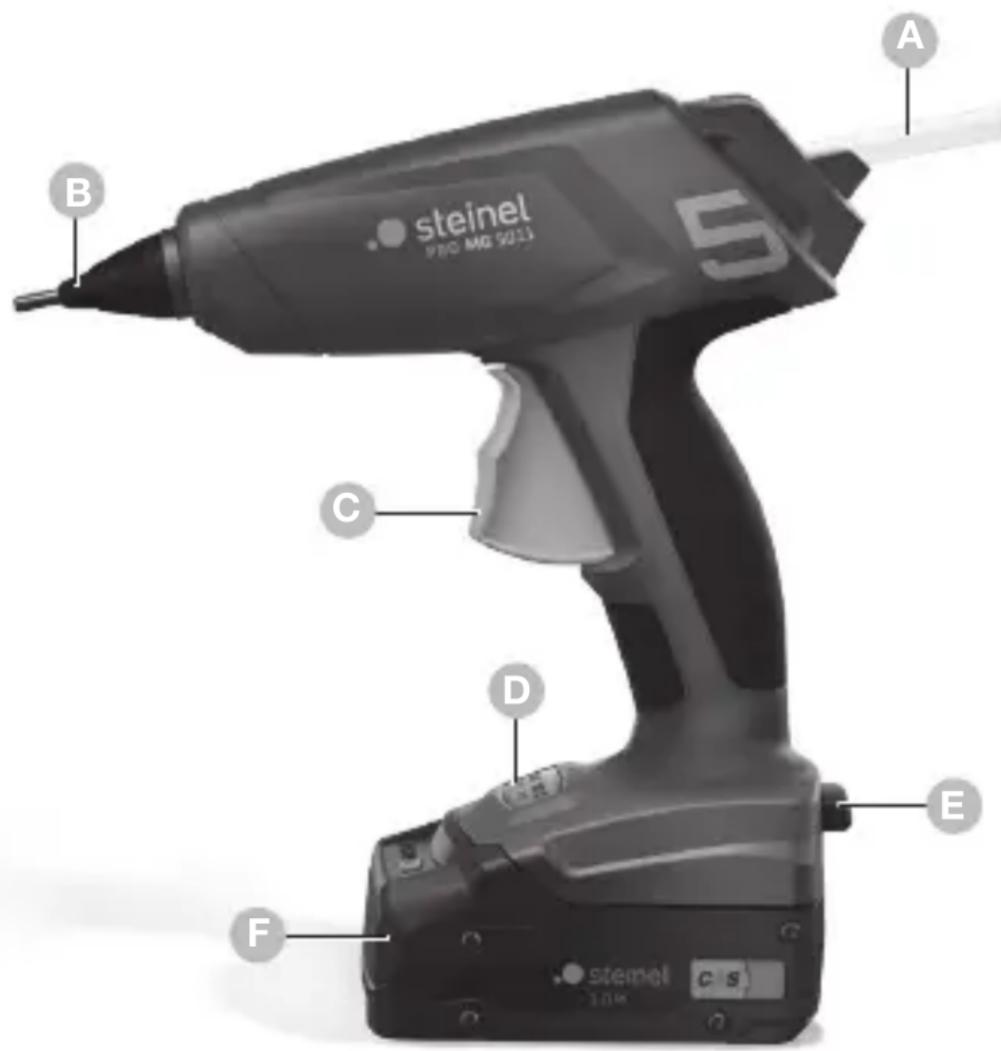

Produktoversigt

3.2

steinel PRO MAG 5013 A B C D E F

A Limpatron
B Dyse
C Fremføringsaftrækker
D Tænd / sluk-knapper og temperaturindstilling
E Knap til oplåsning
F Genopladeligt batteri

4. Brug

4.1 Oversigt over funktionerne

Knapper og display på varmlimpistol

Knap / display	Funktion
	TÆNDTryk på temperaturknappen 130 °C eller 200 °C i 1 sek. for at tænde for enheden.
	SLUKTryk på den aktive temperaturknap i 1 sek. for at slukke for enheden.
	Temperaturknap 130 °CTryk på knappen 130 °C i 1 sek. Dis-playet blinker, indtil 130 °C er nået, og skifter derefter til konstant lys.
	Temperaturknap 200 °CTryk på knappen 200 °C i 1 sek. Dis-playet blinker, indtil 200 °C er nået, og skifter derefter til konstant lys.
	SkiftTemperaturen kan nemt skiftes under drift ved at trykke på den passende knap.OBS:Når du skifter temperatur, er det vigtigt at sikre, at der anvendes den rigtige limpatron med den passende temperaturegenskab
	Resterende kapacitetDen aktive temperaturknap blinker rødt, når den resterende kapacitet er under 30 %.
	BATTERI-kapacitet tom eller fejlKnappen lyser rødt i 3 sek. og slukker derefter.

LED på oplader

LEDrød grøn		Funktion
○		Opladningsproces for batteriEnheden er klar til brug i en begrænsetperiode.
○		Opladningsprocessen er afsluttet,batteriet er fuldt opladet.
●	[0HZ5]	Batteriet er defekt.

4.2 Opladning og isætning af batteriet

- Brug kun den medfølgende oplader. Det er kun denne oplader, der er tilpasset enhedens batteri.

Bemærk:

Batteriet leveres delvist opladet på grund af internationale transportregler.

• Oplad batteriet fuldt ud før første brug (2 – 3 timer) for at forlænge batteriets levetid.
• Skub det opladede batteri ind i batteriholderen, indtil det klikker på plads.
• Tryk på knappen til frigørelse af batteriet for at fjerne batteriet, og træk batteriet ud. Der må ikke anvendes vold, når du gør det.

Indikatoren for batteriets opladningsniveau viser den reste- rende batterikapacitet, når enheden er tændt. Hvis tempera- turvalgsknappen blinker rødt efter opvarmning, har batteriet mindre end 30 % af sin kapacitet og skal genoplades.

4.3 Limning

Fladerne, der skal limes, skal være tørre, helt rene og fri for fedt. Limpletter på tøj kan ikke fjernes. Limdråber fjernes bedst i kold tilstand.

• Stik limpatronen ind i opvarmningskanalen.
• Ved første brug er det nødvendigt at betjene fremføringen flere gange for at fylde varmekammeret med lim. Det kan være nødvendigt at trykke på limpatronen kortvarigt.
• Aktivér fremføringen, og påfør limen på den ene side.

• Tryk de materialer, der skal limes, hårdt sammen, og korrigér om nødvendigt.

• Efter meget kort tid (ca. 2 minutter) kan limstedet belastes fuldt ud. Punktlimning anbefales til lange emner med store arealer.

• Hårdt skum (f.eks. polystyren) kan også behandles med en temperaturindstilling på 130 °C og ved brug af "low melt"-limpatroner. Det er vigtigt at huske, at varmlimen påføres på underlaget og ikke på polystyrenen.
• Til limning af tekstiler eller lignende materialer anbefales det at påføre varmlimen i "slangeformede linjer".
• Lad enheden køle af efter brug.
• Anvend om nødvendigt vejbestandige og fugtbestandige PUR-limpatroner med temperaturindstillingen på 130 °C.

Bemærk:

Når man skifter fra en lim, der er behandlet ved 130 °C, til en limpatron, der er behandlet med 200 °C, kan limen kortvarigt flyde meget mere flydende ud af dysen.

5. Vedligeholdelse og pleje

Enheden er vedligeholdelsesfri.

Enheden er i overensstemmelse med de relevante sikkerhedsforskrifter. Reparationer må kun udføres af en kvalificeret elektriker, da der ellers er risiko for ulykker.

Vedligeholdelse udført af brugere. Krav til brugerne:

- Kendskab til denne vejledning.

Der gælder særlige krav for følgende brugere:

– Børn på 8 år og derover.

- Personer med manglende erfaring og viden.

Disse brugere har kun lov til at foretage handlinger under vedligeholdelse. Særlige krav:

• Brugerne er under opsyn.
• Brugerne er blevet instrueret i sikker brug af enheden.
• Brugerne skal forstå de farer, der er forbundet med håndteringen af enheden.
  – Børn må ikke lege med enheden.

Hvis vand kommer i kontakt med strømførende dele, kan det medføre elektrisk stød, forbrændinger eller død.

- Rengør kun enheden, hvis den er tør.

Fare for materielle skader!

Enheden kan blive beskadiget pga. forkerte rengøringsmidler.

- Rengør enheden med en let fugtig klud uden rengø-ringsmiddel.

6. Bortskaffelse

Smid ikke elapparater i husholdningsaffaldet, i ild eller i vand!

Kun for EU-lande:

I henhold til det europæiske direktiv om kasserede el- og elektronikapparater og direktivets implementering i national lovgivning skal kasserede elapparater indsamles separat og bortskaffes til miljøvenlig genvinding.

Ifølge direktivet 2006/66/EF skal defekte og brugte batterier genvindes. Batterier, der ikke længere er brugbare, kan returneres til salgsstedet eller til et indsamlingssted for farligt affald.

7. Producentgaranti

Producentgaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland

Som køber har du de lovbestemte rettigheder over for sælger. Såfremt disse rettigheder eksisterer i dit land, hverken afkortes eller begrænses de af vores garantierklæring. Vi giver 5 års garanti for fejlfri og korrekt funktion på dit STEINEL-Professional-sensorteknologi-produkt. Vi garante-rer, at dette produkt ikke har materiale-, produktions- eller konstruktionsfejl. Vi giver garanti for alle elektroniske komponenters og kablers funktionsevne og for, at alle anvendte materialer og disses overflader ikke har mangler.

Fremsættelse af krav:

Hvis du vil fremsætte en reklamation over dit produkt, bedes du sende produktet komplet og fragtfrit med den originale købsdokumentation, som skal indeholde købsdato og produktbetegnelse, til din forhandler Wexøe A/S, Installation Division, Lejrvej 31, DK-3500 Værløse. Vi anbefaler, at du opbevarer din købsdokumentation sikkert, indtil garantiperioden er udløbet. Roliba A/S hæfter ikke for transportomkostninger og risici under returneringen af produktet.

Du finder informationer om gennemførelse af et garantikrav på vores hjemmeside www.wexoe.dk

Hvis du har et garantitilfælde eller et spørgsmål til dit produkt, kan du altid ringe på tlf. ([phone].

1ÅRS PRODUCENT GARANTI

8. Tekniske data

Mål (H x B x D) 217 x 81 x 206 mm
Netspænding 110–240 V, 50/60 Hz (oplader)
Batterispænding 18 V lithium-ion-batteri
Opvarmningstid under 2 minutter
Smeltepunktstem- peratur	2 temperaturindstillinger: 130 / 200 °C
Maksimal klæbeevne	20 g/min.
Limpatron ∅ 11 mm, længde 150–300 mm
Driftstid pr. batteriopladning	op til maks. 100 min. kontinuerlig drift
Vægt i henhold til EPTA-procedure 01:2014	0,355 kg (uden batteri)
Omgivende temperatur	Ved opladning: 0 °C til +35 °C I drift og ved opbevaring: +5 °C til +40 °C Opbevaring af batterierne: -20 °C til +35 °C
Godkendte batterier	Metabo CAS 18 V, 2,0AH W-B
Anbefalede limpatroner	Original STEINEL (∅ 11 mm) – Krystalpatroner, art.-nr. 006594, 006624 – Ultrapower-patroner, art.-nr. 006730, 006747 – Color-patroner, art.-nr. 006969

DK

	- Træpatroner, art.-nr. 006778- Patroner sorte, art.-nr. 006792- Glitter-patroner, art.-nr. 064891
Anbefalede limpatroner Professional	Original STEINEL (∅ 11 mm)- Akrylpatroner, 200 °C, art.-nr. 052416- Flex-patroner, 190 °C, art.-nr. 052423- Fast-patroner, 190 °C, art.-nr. 052430- Low Melt-patroner,130 °C, art.-nr. 052409- PUR-patroner, 130 °C
