NÁVOD NA OBSLUHU MobileGlue 5011 STEINEL

1. O tomto dokumente 229
2. Všeobecné bezpečnostné pokyny 229
3. Popis výrobku 232
4. Prevádzka 234
5. Starostlivosť a údržba 237
6. Zneškodnenie 238
7. Záruka výrobcu 239
8. Technické údaje 240

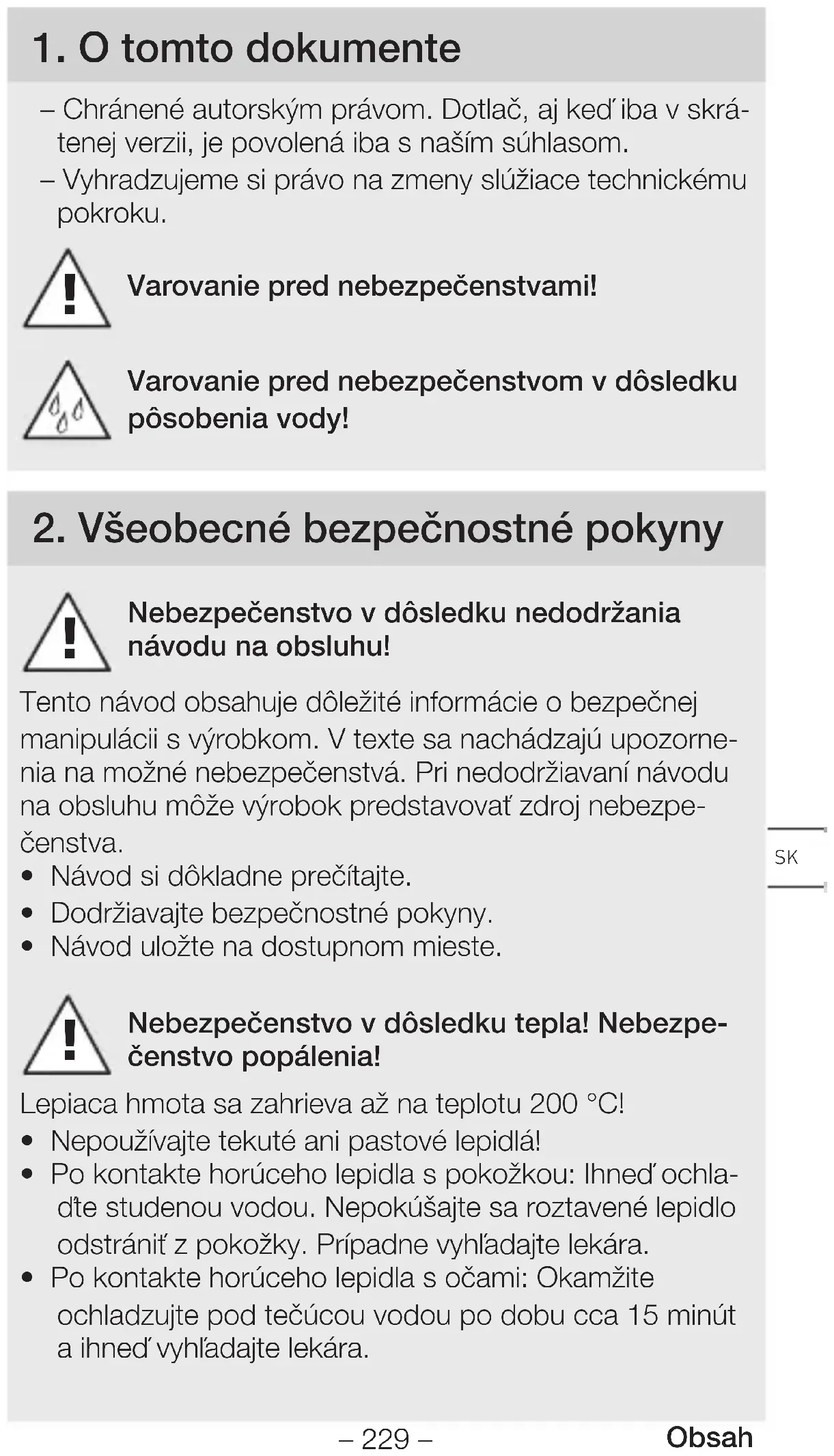

1. O tomto dokumente

– Chránené autorským právom. Dotlač, aj ked'iba v skrá-tenej verzii, je povolená iba s naším súhlasom.
– Vyhradzujeme si právo na zmeny slúžiace technickému pokroku.

Varovanie pred nebezpečenstvami!

Varovanie pred nebezpečenstvom v dôsledku pôsobenia vody!

Tento návod obsahuje dôležité informácie o bezpečnej manipulácii s výrobkom. V texte sa nachádzajú upozornenia na možné nebezpečenstvá. Pri nedodržiavaní návodu na obsluhu môže výrobok predstavovať zdroj nebezpečenstva.

• Nepoužívajte tekuté ani pastové lepidlá!
• Po kontakte horúceho lepidla s pokožkou: Ihned' ochladte studenou vodou. Nepokúšajte sa roztavené lepidlo odstrániť z pokožky. Prípadne vyhl'adajte lekára.

• Po kontakte horúceho lepidla s očami: Okamžite ochladzujte pod tečúcou vodou po dobu cca 15 minút a ihned' vyhládajte lekára.

• Nepoužívajte v kombinácii s l'ahko zápalnými / horlávými látkami.

• Nepracujte na l'ahko zápalných povrchoch ani v horlávom prostredí (napr. papier, textílie atd').
• Skontrolujte vhodnosť materiálov citlivých na teplo.
• Nevyťahujte lepiacu tyčinku z výrobku. Horúce lepidlo, ktoré vtečie do výrobku, môže viest' k poškodeniu.
• Používajte len vhodné lepiace tyčinky pri určenej teplote.
• Pri zmene teploty spracovania sa uistite, že následná lepiaca tyčinka je vhodná pre danú teplotu.

Nebezpečenstvo v dôsledku vody a vlhkosti!

• Nevystavujte výrobok daždú.
• Výrobok nepoužívajte vo vlhkom stave ani vo vlhkom alebo mokrom prostredí.

Tento výrobok môžu používať deti staršie ako 8 rokov, ako aj osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami, alebo s nedostatočnými skúse-nosťami a vedomosťami, pokiaľ budú pod stálym dozorom alebo budú poučené o bezpečnom používaní výrobku, a ktoré z tohto poučenia pochopia prípadné nebezpečné dôsledky.

Deti sa s výrobkom nesmú hrat. Čistenie a údržba nesmú vykonávať deti bez dozoru.

– Používajte iba originálne náhradné diely.
– Používajte iba originálne lepiace tyčinky STEINEL.
– Výrobok používajte iba v suchých miestnostiach.
– Opravy smie vykonávať iba odborná prevádzka.
– Výrobok nenechávajte bez dozoru.

Nebezpečenstvo spôsobené nesprávnym používaním nabíjačky!

Nebezpečenstvo spôsobené nesprávnym používaním batérie!

• Neotvárajte výrobok ani batériu. Hrozí nebezpečenstvo skratu. Batéria sa nesmie vyberat. V prípade problémov sa obrátte na svoje predajné miesto.
• Pri nesprávnom používaní a pri poškodení batérie môžu unikať výpary. Zabezpečte prívod čerstvého vzduchu a v prípade t'ažkostí vyhl'adajte lekára. Výpary môžu dráždiť dýchacie cesty.
• Ak výrobok dlhší čas nepoužívate, odložte ho s nabitou batériou. To predlžuje životnosť lítiovo-iónovej batérie.
• Chráňte batériu pred vodou a vlhkostou.
• Batériu skladujte pri teplote okolia od -20 °C do +50 °C.
• Chráňte batériu pred priamym slnečným žiarením (napr. v aute).
  – Lítiovo-iónovú batériu možno kedykolívek dobit bez toho, aby sa skrátila jej životnosť. Prerušenie procesu nabíjania nepoškodzuje batériu.
• Ak sa doba prevádzky plne nabitej batérie výrazne skráti, batériu vymeňte.

3. Popis výrobku

Správne používanie

– Teplovzdušná pištol' na použitie s originálnymi lepiacimi tyčinkami STEINEL. Smie sa používať iba v suchých a dobre vetraných vnútorných priestoroch.

Princíp fungovania

– Akumulátorová teplovzdušná pištol's 18 V lítiovo-iónovou batériou.

Oblasti použitia

– Univerzálne lepidlo pri opravách, montovaní, dekorovaní a majstrovaní, ktoré zlepí všetko.
– Vhodné na: papier, kartón, korok, drevo, kožu, textil, plast, keramiku, penu, dlaždice, polystyrén, fóliu.

Rozsah dodávky

3.1

Tlačidlá a indikátory teplovzdušnej pištole

Tlačidlo/indikátor	Funkcia
	ZAPStlačením tlačidla teploty 130 °C alebo 200 °C na 1 sekundu zapnete výrobok.
	VYPStlačením tlačidla aktívnej teploty na 1 sekundu výrobok vypnete.
	Tlačidlo teploty 130 °CStlačte tlačidlo 130 °C na 1 sekundu.Indikátor bliká, kým sa nedosiahne teplota 130 °C, a potom sa prepne na trvalé svetlo.
	Tlačidlo teploty 200 °CStlačte tlačidlo 200 °C na 1 sekundu.Indikátor bliká, kým sa nedosiahne teplota 200 °C, a potom sa prepne na trvalé svetlo.
	PrepínaniePrepínanie teploty počas prevádzky je možné jednoducho stlačením príslušného tlačidla.UPOZORNENIE:Pri zmene teploty je nevyhnutné zabezpečit, aby sa použila správna lepiaca tyčinka s príslušnou teplotnou vlastnosťou.Zostatková kapacitaTlačidlo aktívnej teploty bliká na červeno, keď je zostatková kapacita nižšia ako 30 %.
	Prázdna kapacita batérie alebo chybaTlačidlo sa rozsvieti na 3 sekundy na červeno a potom zhasne.

LED nabíjačka

LEDčer-vená ze-lená		Funkcia
		Proces nabíjania batérieVýrobok je pripravený na časovo ob-medzenú prevádzku.
		Proces nabíjania ukončený,batéria je úplne nabitá.
	○	Poškodená batéria.

4.2 Nabíjanie a vkladanie batérie

- Používajte iba dodanú nabíjačku. Iba táto nabíjačka je prispôsobená batérii výrobku.

Upozornenie:

Batéria sa dodáva čiastočne nabitá z dôvodu medzinárodných prepravných predpisov.

Indikátor úrovne nabitia batérie zobrazuje zostávajúcu kapacitu batérie po zapnutí výrobku. Ak tlačidlo volby teploty po zahriatí bliká na červeno, batéria má menej ako 30 % kapacity a mala by sa dobit'.

4.3 Lepenie

Lepené miesta musia byť odmastené, suché a úplne čisté. Škvrny od lepidla na oblečení sa nedajú odstrániť. Kvapky lepidla sa dajú najlepšie odstrániť za studena.

• Lepiacu tyčinku zasuňte zozadu do vyhrievacieho kanála.
• Pri prvom použití je potrebné niekolkokrát stlačit spúšť posuvu, aby sa ohrievacia komora naplnila lepidlom. Možno bude potrebné lepiacu tyčinku krátko potlačit.
• Stlačte spúšť posuvu a naneste lepidlo na jednu stranu.
• Pevne pritlačte lepené materiály a v prípade potreby ich upravte.
• Už po krátkom čase (cca 2 minúty) je lepené miesto plne zaťažitelné. Bodové lepenie sa odporúča pri velkoplošných a dlhých lepených predmetoch.

• Tuhú penu (napr. polystyrén) možno tiež spracovať pri nastavení teploty 130 °C a pri použití lepiacich tyčiniek s nízkou teplotou tavenia. Pritom treba zohládnit, že horúce lepidlo sa nanáša na podklad, a nie na polystyrén.

• Pri lepení textílií alebo podobnýchmateriálov sa odporúča nanášať horúce lepidlo vo „vlnovkách“.

• Po použití nechajte výrobok vychladnút.
• V prípade potreby použite PUR lepiace tyčinky odolné proti poveternostným vplyvom a vlhkosti s nastavením teploty 130 °C.

Upozornenie:

Pri zmene lepiacej tyčinky spracovanej pri 130 °C na lepia-cu tyčinku spracovanú pri 200 °C môže lepidlo na krátky čas vytekať z dýzy oveľa plynulejšie.

Výrobok spíňa príslušné bezpečnostné predpisy. Opravy smie vykonávať len kvalifikovaný elektrikár, inak hrozí riziko úrazu.

Údržba vykonávaná používatelím. Požiadavky na používatelov:

Osobitné požiadavky sa vzťahujú na týchto používatelov:

• Deti od 8 rokov.
  – Osoby so zníženými fyzickými, zmyslovými alebo men-tálnymi schopnosťami.
  – Osoby s nedostatkom skúseností a znalostí.

Iba títo používatelia smú vykonávať činnosti počas údržby.

Osobitné požiadavky:

– Používatelia sú pod dohládom.
– Používatelia boli poučení o bezpečnom používaní výrobku.
– Používatelia rozumejú nebezpečenstvám pri manipuláciis výrobkom.
– Deti sa s výrobkom nesmú hrat.

Pri kontakte vody a dielov, ktoré vedú elektrický prúd, môže dôjst' k elektrickému šoku, popáleninám alebo smrti.

• Výrobok čistite iba v suchom stave.

Nebezpečenstvo materiálnych škôd!

Výrobok sa môže poškodit používaním nevhodných čistia- cích prostriedkov.

Elektrické zariadenia, príslušenstvo a obaly odovzdajte na ekologickú recykláciu.

Podl'a platnej európskej smernice o odpade z elektrických a elektronických zariadení a jej implementácie do národnej legislatívy sa musia nepoužívané elektrické a elektronické zariadenia zbierať separovane a odovzdať na ekologickú recykláciu.

Podl'a smernice 2006/66/ES sa musia chybné alebo spotrebované batérie recyklovať. Batérie, ktoré sa už nedajú použiť, môžete odovzdať na predajnom mieste alebo v zberni nebezpečných odpadov.

7. Záruka výrobcu

Záruka výrobcu STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Nemecko

Ako kupujúcemu vám voči predajcovi prináležia zákonom stanovené práva. Pokial'takéto práva vo vašej krajine existujú, naše záručné vyhlásenie ich nekráti ani inak neobmedzuje. Poskytneme vám 5-ročnú záruku na bezchybný stav a náležité fungovanie vášho výrobku STEINEL zo série Professional Sensorik. Garantujeme, že tento výrobok neobsahuje žiadne materiálové, výrobné ani konštrukčné chyby. Garantujeme funkčnosť všetkých elektronických súčiastok a káblov, ako aj bezchybnosť všetkých použitých materiálov a ich povrchov.

Uplatnenie záruky:

Ak chcete svoj výrobok reklamovať, zašlite ho v kompletnom stave a s uhradenými prepravnými nákladmi spolu s originálnym dokladom o kúpe, ktorý musí obsahovať dátum kúpy a označenie výrobku, svojmu predajcovi alebo priamo nám na adresu NECO SK, a.s. Ružová 111, 019 01 llava. Odporúčame vám, aby ste si svoj doklad o kúpe starostlivo uschovali až do uplynutia záručnej doby. Za prepravné náklady a riziká spojené so spät-ným zaslaním nepreberá spoločnosť STEINEL žiadnu zodpovednosť.

Informácie o možnostiach uplatnenia záručného prípadu nájdete na našej stránke www.neco.sk

Ak u vás došlo k záručnému prípadu alebo ak máte otázky týkajúce sa výrobku, môžete nás kedykolívek telefonicky kontaktovať na našej servisnej linke: +421/42/4 45 67 10.

8. Technické údaje

Rozmery(V × Š × H)	217 × 81 × 206 mm
Sietové napätie 110–240 V, 50/60 Hz (nabíjačka)
Napätie batérie 18 V lítiovo-iónová batéria
Fáza ohrevu do 2 minút
Teplota tavenia 2 teplotné stupne: 130 / 200 °C
Maximálny lepiaci výkon	20 g/min.
Lepiaca tyčinka ∅ 11 mm, dĺžka 150–300 mm
Doba prevádzky na jedno nabitie batérie	max. 100 minút nepretržitej prevádzky
Hmotnosť podľa EPTA-Procedure 01:2014	0,355 kg (bez batérie)
Teplota okolia Pri nabíjaní: 0 °C až +35 °CPočas prevádzky a pri skladovaní:+5 °C až +40 °CSkladovanie batérií:-20 °C až +35 °C
Schválené batérie Metabo CAS 18 V, 2,0 Ah W-B
Odporúčané lepiace tyčinky	Originálne tyčinky STEINEL (∅ 11 mm)– Krištálóvé tyčinky,výr. č. 006594, 006624– Tyčinky Ultrapower,výr. č. 006730, 006747– Farebné tyčinky,výr. č. 006969- Tyčinky na drevo, výr. č. 006778- Tyčinky čierne, výr. č. 006792- Trblietavé tyčinky, výr. č. 064891
Odporúčané lepiace tyčinky Professional	Originálne tyčinky STEINEL (Ø 11 mm)- Akrylové tyčinky, 200 °C, výr. č. 052416- Flexibilné tyčinky, 190 °C, výr. č. 052423- Rýchlolepiace tyčinky, 190 °C, výr. č. 052430- Tyčinky s nízkou teplotou tavenia, 130 °C, výr. č. 052409- PUR tyčinky, 130 °C
