LIETOŠANAS INSTRUKCIJA MobileGlue 5011 STEINEL

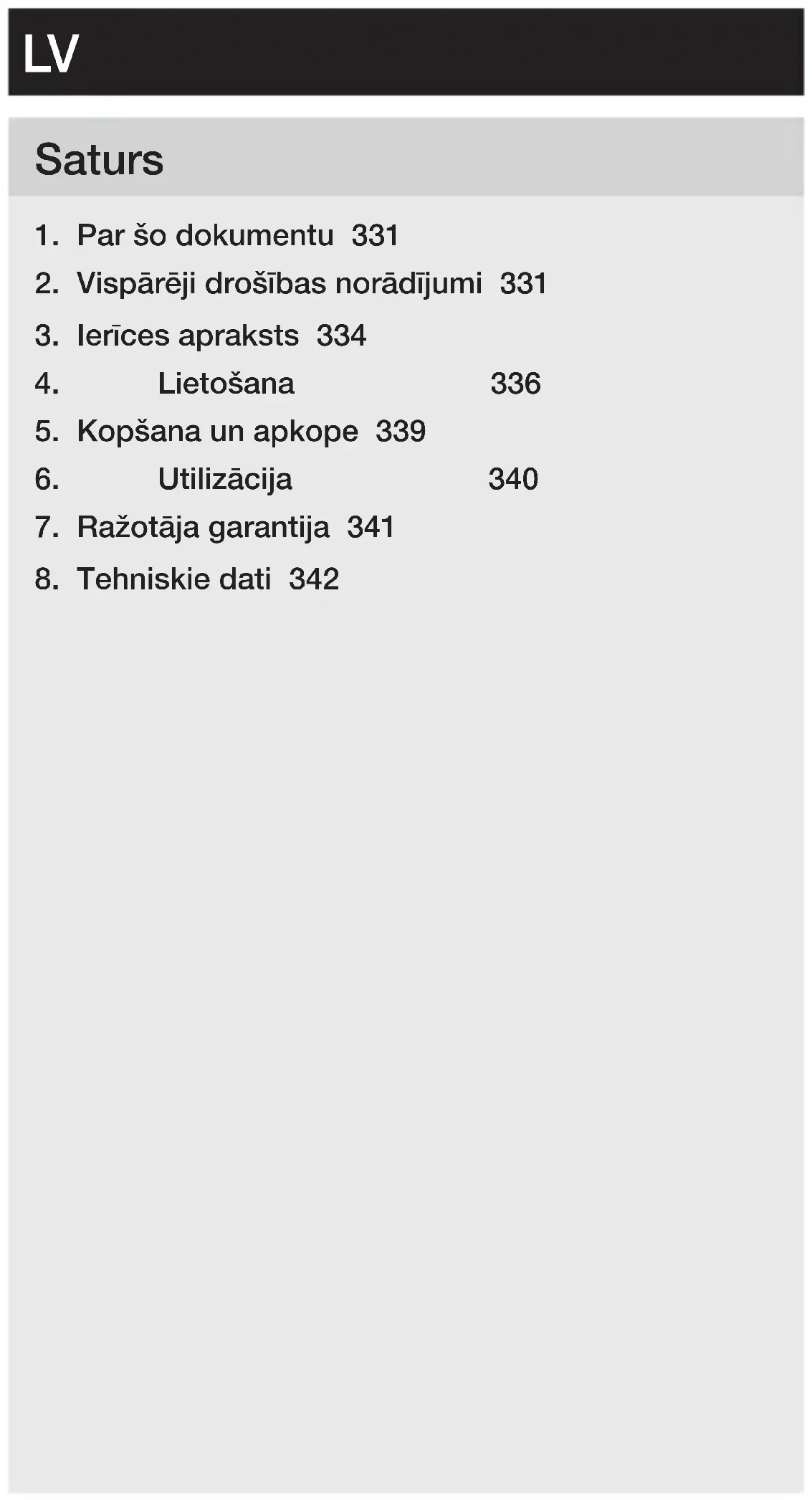

2. Vispārēji drošības norādījumi 331

3. Ierīces apraksts 334

7. Ražotāja garantija 341

– Autortiesības ir aizsargātas. Pārpublicēšana, arī atseviš- ķu izvilkumu veidā, tikai ar mūsu atļauju. – Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību.

Brīdinājums par bīstamību! Brīdinājums par bīstamību ūdens dēļ!

2. Vispārēji drošības norādījumi

Bīstamība ekspluatācijas instrukcijas neievē- rošanas dēļ! Šī pamācība ietver svarīgu informāciju drošai ierīces lietošanai. Uz iespējamiem riskiem tiek īpaši norādīts. Neievērojot lietošanas instrukcijas prasības, ierīce var apdraudēt Jūsu drošību.

• Rūpīgi izlasiet pamācību.

• Ievērojiet drošības norādes.

• Uzglabājiet pieejamā vietā.

Bīstamība no karstuma! Risks apdedzināties! Līmes masa sakarst līdz 200°C!

• Neizmantojiet šķidras vai pasta konsistences līmes!

• Pēc ādas saskares ar karstu līmi: uzreiz dzesējiet ar aukstu ūdeni. Nemēģiniet kūstošo līmi noraut no ādas. Nepieciešamības gadījumā apmeklējiet ārstu.

• Karstai līmei iekļūstot acīs: nekavējoties apm. 15 minūtes dzesējiet zem tekoša ūdens un tūlīt dodieties pie ārsta.

• Nelietot kopā ar viegli uzliesmojošām/degošām vielām.– 332 – Saturs

• Nedarboties uz viegli uzliesmojošām virsmām vai viegli uzliesmojošā vidē (piemēram, uz papīra, tekstilizstrādāju- miem u. c.).

• Pārbaudiet karstumjutīgu materiālu piemērotību.

• Neizvelciet līmes stienīti no ierīces. Karsta līme, kas ieplūst ierīcē, var izraisīt bojājumus.

• Izmantojiet tikai piemērotus līmes stienīšus paredzētajā temperatūrā.

• Mainot apstrādes temperatūru, pārliecinieties, ka nāka- mais līmes stienītis ir piemērots šai temperatūrai. Bīstamība no ūdens un mitruma!

• Nepakļaujiet ierīci lietus iedarbībai.

• Nelietojiet ierīci mitrā vai slapjā vidē. Šo ierīci var izmantot bērni no 8 gadu vecuma, kā arī personas ar ierobežotām fiziskām, sensoriskām vai garīgām spējām vai nepietiekamām zināšanām un pieredzi tad, ja tās tiek uzraudzītas, kā arī tad, ja tās tiek instruētas par ierīces lietošanu un saprot no lietošanas izrietošos riskus. Bērni nedrīkst spēlēties ar ierīci. Tīrīšanu un apkopi, kuru veic lietotājs, bērni drīkst veikt tikai tiešā pieaugušo uzraudzībā. – Izmantojiet tikai oriģinālās detaļas. – Izmantojiet tikai oriģinālos STEINEL stienīšus. – Lietojiet ierīci tikai sausās telpās. – Remontu drīkst veikt tikai specializētas darbnīcas. – Neatstājiet ierīci bez uzraudzības.LV – 333 – Saturs

2.1 Drošības norādījumi lādētājam

Bīstamība nepareizas lādētāja lietošanas dēļ!

• Uzturiet lādētāju tīru.

• Uzglabājiet lādētāju tikai temperatūrā no 0°C līdz +35°C.

• Lādējiet akumulatorus tikai ar komplektā iekļauto lādētāju.

• Uzlādējiet tikai komplektā iekļautos akumulatorus vai apstiprinātos akumulatorus, kas aprakstītas nodaļā “Tehniskie dati”. Pastāv ugunsgrēka un sprādziena risks. ➔ “8. Tehniskie dati” 342. lpp.

2.2 Drošības norādījumi akumulatoram

Bīstamība nepareizas akumulatora lietošanas dēļ!

• Neatveriet ierīci un bateriju. Pastāv īssavienojuma risks. Akumulatoru nedrīkst izņemt. Problēmu gadījumā griezieties pēc palīdzības tirdzniecības vietā.

• Ja akumulators tiek lietots nepareizi vai ir bojāts, var izdalīties tvaiki. Veselības traucējumu gadījumā apmek- lējiet ārstu un vēdiniet. Tvaiki var kairināt elpceļus.

• Ja ierīci ilgstoši nelietojat, nolieciet to ar uzlādētu aku- mulatoru. Tas pagarinās litija jonu baterijas darbmūžu.

• Pasargājiet akumulatoru no ūdens un mitruma.

• Uzglabāt akumulatoru apkārtējā temperatūrā no -20°C līdz +50°C.

• Aizsargājiet akumulatoru no tiešiem saules stariem (piemēram, automašīnā). – Litija jonu akumulatoru var uzlādēt jebkurā laikā, nesa- īsinot tā darbības laiku. Pārtraucot uzlādes procesu, akumulators netiks bojāts.

• Ja pilnībā uzlādēta akumulatora darbības laiks ir ievēro- jami samazinājies, nomainiet akumulatoru.– 334 – Saturs

Pareiza lietošana – Karstās līmes pistole lietošanai ar oriģinālajām STEINEL līmes nūjiņām. Izmantošana drīkst notikt tikai sausās, labi vēdinātās iekštelpās. Darbības princips – Bezvadu karstās līmes pistole ar 18 V litija jonu akumulatoru. Izmantošanas joma – Universāla līme labošanai, montāžai, dekorēšanai un amatniecībai. – Piemērota: papīram, kartonam, korķim, kokam, ādai, tekstilmateriāliem, plastmasai, keramikai, putuplastam, flīzēm, polistirolam, folijai. Piegādes apjoms

A Līmes stienītis B Sprausla C Padeve D Ieslēgšanas/izslēgšanas pogas un temperatūras iestatīšana E Atbloķēšanas poga F Akumulators– 336 – Saturs

Pogas un displejs Karstās līmes pistole Poga / displejs Funkcijas 200°C 400°F 130°C 270°F IESLĒGTS Nospiediet temperatūras taustiņu 130°C vai 200°C uz 1 sekundi, lai ieslēgtu ierīci. 200°C 400°F 130°C 270°F IZSL. Nospiediet aktīvās temperatūras pogu uz 1 sekundi, lai izslēgtu ierīci. 130°C 270°F Temperatūras poga 130°C Nospiediet 130°C pogu uz 1 sek. Dis- plejs mirgo, līdz tiek sasniegta 130°C temperatūra, un pēc tam pārslēdzas uz pastāvīgu gaismu. 200°C 400°F Temperatūras poga 200°C Nospiediet pogu 200°C uz 1 sek. Dis- plejs mirgo, līdz tiek sasniegta 200°C temperatūra, un pēc tam pārslēdzas uz pastāvīgu gaismu. 200°C 400°F 130°C 270°F Pārslēdziet Temperatūru var viegli pārslēgt darbības laikā, nospiežot attiecīgo pogu. UZMANĪBU: Pārslēdzot temperatūru, ir svarīgi nodrošināt, lai tiktu izmantota pareizs līmes stienītis ar atbilstošu temperatūras īpašību.LV – 337 – Saturs 130°C 270°F Atlikusī jauda Aktīvās temperatūras poga mirgo sarkanā krāsā, ja atlikušās ietilpības līmenis ir mazāks par 30%. 200°C 400°F 130°C 270°F Akumalators ir tukšs vai tiek uzrādīta kļūda Poga iedegas sarkanā krāsā uz 3 sek. un pēc tam izslēdzas. LED lādētājs LED Funkcijas sar- kans zaļš Uzlādes process Akumulatora bloks ir gatavs darbam uz ierobežotu laiku. Uzlādes process ir pabeigts, akumulators ir pilnībā uzlādēts. Bojāts akumulators.– 338 – Saturs

4.2 Akumulatora uzlāde un ievietošana

• Izmantojiet tikai komplektā iekļauto lādētāju. Tikai šis lādētājs ir piemērots ierīces akumulatoram. Norāde! Saskaņā ar starptautiskajiem transporta noteikumiem, akumulators tiek piegādāts daļēji uzlādēts.

• Pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru (2 – 3 stundas), lai pagarinātu akumulatora darbības laiku.

• Ievietojiet uzlādēto akumulatoru akumulatora turētājā, līdz tas nofiksējas.

• Nospiediet akumulatora atbrīvošanas pogu, lai izņemtu akumulatoru, un izvelciet akumulatoru. To darot, neiz- mantojiet spēku. Kad ierīce ir ieslēgta, akumulatora uzlādes līmeņa indika- tors rāda pieejamo akumulatora uzlādes stāvokli. Ja pēc sasilšanas temperatūras izvēles poga mirgo sarkanā krāsā, akumulatora uzlāde ir mazāka par 30%, un tas ir jāuzlādē.

Vietām, kuras paredzēts līmēt, jābūt bez taukiem, sausām un pilnīgi tīrām. Līmes traipus no apģērba iztīrīt nav iespē- jams. Līmes pilienus vislabāk iztīrīt, kad tie ir auksti.

• Iebīdiet līmes stienīti no aizmugures karsēšanas kanālā.

• Lietojot pirmo reizi, padevi ir nepieciešams darbināt vairākas reizes, lai piepildītu sildīšanas kameru ar līmi. Iespējams, būs nepieciešams uz īsu brīdi piespiest līmes stienīti.

• Palaidiet padevi un uzklājiet līmi uz vienas puses.

• Stipri piespiediet līmējamos materiālus un, ja nepiecie- šams, labojiet.

• Pēc ļoti īsa laika (aptuveni 2 minūšu laikā) līmes šuve ir pilnībā noslogojama. Punktveida līmēšana ir ieteicama lielu laukumu un garu detaļu apstrādei.LV – 339 – Saturs

• Arī cietās putas (piemēram, polistirols) var apstrādāt, iestatot 130°C temperatūru un izmantojot “zemas kušanas temperatūras” līmes stienīšus. Ir svarīgi atce- rēties, ka karstā līme tiek uzklāta uz pamatnes, nevis uz polistirola.

• Tekstilizstrādājumu vai līdzīgu materiālulīmēšanai, karsto līmi ieteicams uzklāt “serpentīna līnijās”.

• Pēc lietošanas ļaujiet ierīcei atdzist.

• Ja nepieciešams, izmantojie laikapstākļiem piemērotus un mitrumizturīgus PUR līmes sitienīšus ar temperatūras iestatījumu 130°C. Norāde! Pārejot no 130°C temperatūrā izmantota līmes stienīša uz 200°C temperatūrā izmantotu līmes stienīti, līme uz īsu brīdi var izplūst no sprauslas ievērojami šķidrāka.

5. Kopšana un apkope

Izstrādājumam apkope nav nepieciešama. Ierīce atbilst attiecīgajiem drošības noteikumiem. Remon- tdarbus drīkst veikt tikai kvalificēts elektriķis, citādi pastāv nelaimes gadījumu risks. Lietotāja veikta apkope. Prasības lietotājiem: – Šo norādījumu pārzināšana. Īpašas prasības attiecas uz šādiem lietotājiem: – Bērni no 8 gadu vecuma un vecāki. – Cilvēki ar ierobežotām fiziskām, sensorām vai garīgām spējām. – Cilvēki ar pieredzes un zināšanu trūkumu. Šiem lietotājiem ir atļauts veikt tikai uzturēšanas darbus. Īpašas prasības: – Lietotāji tiek uzraudzīti. – Lietotāji ir instruēti par ierīces drošu lietošanu.– 340 – Saturs – Lietotāji izprot ar ierīces lietošanu saistītos apdraudē- jumus. – Bērni nedrīkst rotaļāties ar ierīci. Risks saistībā ar elektrisko strāvu! Ūdens kontakts ar strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi.

• Tīriet tikai sausu ierīci. Bojājumu risks! Ierīci var sabojāt, lietojot nepareizus tīrīšanas līdzekļus.

• Tīriet ierīci ar viegli mitru lupatiņu bez tīrīšanas līdzekļa.

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei. Neizmetiet elektroierīces sadzīves atkritu- mos, ugunī vai ūdenī! Tikai ES valstīm: Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesī- bās, nefunkcējošas elektroierīces jāsavāc atsevišķi un tās jānodod dabai draudzīgai atkārtotai pārstrādei. Saskaņā ar Eiropas Parlamenta un Padomes Direktīvu 2006/66/EK bojātie vai izlietotie akumulatori ir jāpārstrādā. Akumulatorus, kas vairs nav derīgi lietošanai, var nodot at- pakaļ tirdzniecības vietā vai bīstamo atkritumu savākšanas punktā.LV – 341 –Saturs

7. Ražotāja garantija

Ražotāja garantija STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, VācijaKā pircējam Jums attiecībā pret pārdevēju ir spēkā likumā paredzētās garantijas tiesības. Mūsu garantijas saistības nesamazina un neierobežo šīs tiesības, ciktāl tādas pastāv Jūsu valstī. Mēs piešķiram 5gadu garantiju nevainojamām Jūsu STEINEL profesionālā sensorikas produkta īpašībām un darbībai. Mēs garantējam, ka šim produktam nav materiāla, ražošanas un konstrukcijas de-fektu. Mēs garantējam visu elektronisko būvdaļu un kabeļu ekspluatācijas drošumu, kā arī visu izmantoto materiālu un to virsmu nevainojamību. Sūdzību iesniegšana: Ja vēlaties reklamēt Jūsu iegādāto produktu, lūdzu, nosūtiet to pilnā komplektācijā, apmaksājot pasta izde-vumus, pievienojot oriģinālo čeku, kā arī norādot pirkuma datumu un produkta apzīmējumu, Jūsu pārdevējam vai tieši mums: SIA Ambergs, Brīvības gatve 195-20, LV-1039, Rīga. Tādēļ mēs iesakām rūpīgi saglabāt pirkuma čeku līdz garantijas laika beigām. STEINEL nenes atbildību par transporta bojājumiem un atpakaļ sūtīšanas riskiem.Informāciju par garantijas pieteikumu Jūs atradīsiet mūsu mājas lapā www.steinel-professional.de/garantieJa Jums ir garantijas gadījums vai Jums ir jautājumi par Jūsu iegādāto produktu, Jūs jebkurā laikā varat vērsties servisa dienestā: 0037129460997.RAŽOTĀJA

Izmēri (H x W x D) 217 x 81 x 206 mm Elektrotīkla spriegums 110 – 240 V, 50/60 Hz (lādētājs) Akumulatora spriegums 18 V litija jonu akumulators Uzsilšanas laiks līdz 2 minūtēm Kušanas temperatūra 2 temperatūras iestatījumi: 130/200°C Maksimāla līmēšanas jauda 20 g/min. Līmes stienītis Ø 11 mm, garums 150 – 300 mm Darbības laiks ar vienu akumulatora uzlādi līdz maks. 100 min nepārtrauktai darbībai Svars saskaņā ar EPTA procedūru 01:2014 0,355 kg (bez akumulatora) Apkārtējās vides temperatūra Uzlādes laikā: no 0°C līdz +35°C Ekspluatācijā un glabāšanā: no +5°C līdz +40°C Akumulatoru uzglabāšana: no -20°C līdz +35°C. Apstiprināti akumulatori Metabo CAS 18 V, 2.0AH W-B Ieteicamie līmes stienīši Oriģinālais STEINEL (Ø 11 mm) – Kristāla stienīši, art. nr. 006594, 006624 – Ultrapower stienīši, art. nr. 006730, 006747LV – 343 – Saturs – Krāsainie stienīši, art. nr. 006969 – Koka stienīši, art. ar. 006778 – Stienīši melni, art. nr. 006792 – Stienīši ar spīdumiem, art. nr. 064891 Ieteicamie līmes stienīši Professional Oriģinālais STEINEL (Ø 11 mm) – Akrila stienīši, 200°C, art. nr. 052416 – Flex stienīši, 190°C, art. nr. 052423 – Ātri žūstoši stienīši, 190°C, art. nr. 052430 – Zemas kušanas temperatūras stienīši, 130°C, art. nr. 052409 – PUR stienīši, 130°CСъдържание
