РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ MobileGlue 5011 STEINEL

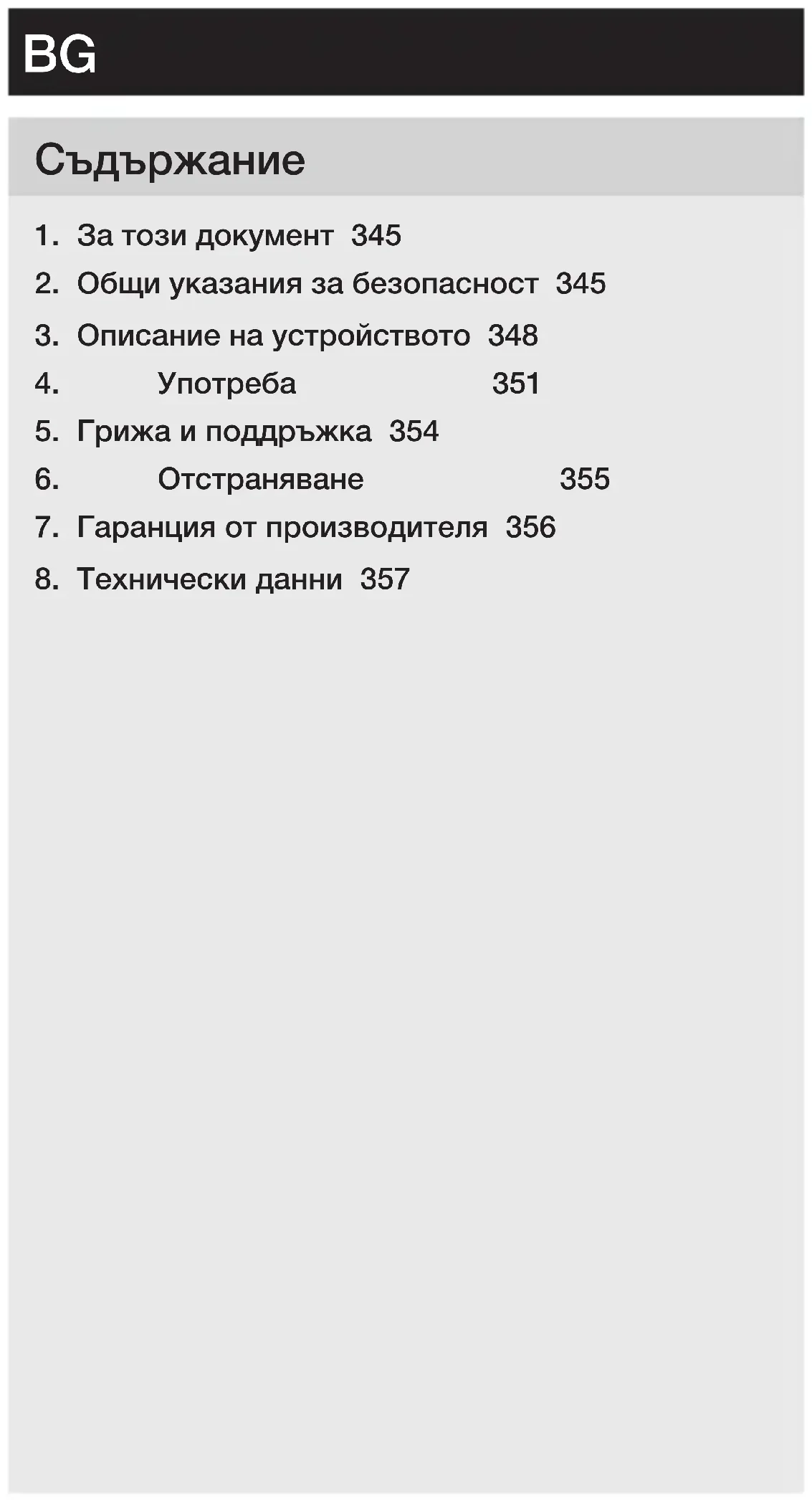

1. За този документ 345
2. Общи указания за безопасност 345
3. Описание на устройството 348
4. Употреба 351
5. Грижа и поддръжка 354
6. Отстраняване 355
7. Гаранция от производителя 356
8. Технически данни 357

1. За този документ

– Всички права запазени. Препечатване, дори откъслечно, само с наше разрешение.
- Запазваме си правото за промени, които служат на техническото развитие.

2. Общи указания за безопасност

Опасност при неспазване на инструкциите за експлоатация!

Това упътване съдържа важна информация за безопасното боравене с уреда. Особено внимание се посочва към възможните опасности. При неспазване на инструкциите уредът може да се превърне в източник на опасност.

• Упътването да се чете внимателно.
• Указанията за безопасност да се спазват.
• Да се съхранява на достъпно място.

Опасност от топлина! Опасност от изгаряне!

Лепилната маса се нагрява до 200 °C!

• Не използвайте течни или пастообразни лепила!
• При контакт на кожата с горещо лепило: веднага да се охлади със студена вода. Да не се прави опит за отстраняване на лепилото от кожата. При необходимост да се потърси лекар.

• При контакт на очите с горещо лепило: моментално да се полеят за около 15 мин. със студена вода и веднага да се потърси лекар.

• Не използвайте в комбинация със силно запалими / горящи вещества.

• Не използвайте върху лесно запалими повърхности или в запалима среда (напр. хартия, текстил и др.).
• Проверете годността за лепене на топлонеустойчи- ви материали.
• Не дърпайте лепилото от устройството. Горещо лепило, което тече в уреда, може да доведе до повреди.
• Използвайте само подходящи лепила при предвидената температура.
• При промяна на температурата на обработка се уверете, че следващия стик лепило е подходящ за тази температура.

Опасност от вода и влага!

• Не излагайте уреда на дъжд.
• Не използвайте влажни електроинструменти, нито във влажна или мокра среда.

Този уред може да се използва от деца над 8 години, хора с ограничени физически, сензорни или ментални способности или липса на опит и знание, само под наблюдение или ако са били обучени на работа с уреда и разбират възможните опасности.

Деца нямат право да играят с уреда. Почистване или поддръжка не могат да се извършват от деца, без наблюдение.

– Използвайте само оригинални резервни части!
– Използвайте само оригинални стикове STEINEL.
– Използвайте уреда само в сухи помещения.
- Ремонти са допустими само от специализирани фирми.
– Не оставяйте уреда без надзор.

2.1 Инструкции за безопасност за зарядното устройство

Опасност от неправилно използване на зарядното устройство!

• Поддържайте зарядното устройство чисто.
• Съхранявайте зарядното устройство само в температурен диапазон от 0 °C до +35 °C.
• Зареждайте батериите само с доставеното зарядно устройство.
• Зареждайте само доставените батерии или одобрените батерии, описани в глава „Технически данни“. Съществува опасност от пожар и експлозия.
  → „8. Технически данни“ на страница 357

2.2 Инструкции за безопасност за батерията

Опасност от неправилно използване на батерията!

• Не отваряйте устройството или батерията. Има опасност от късо съединение. Батерията не може да се демонтира. При проблеми се обърнете към вашия търговец.
• Ако батерията се използва неправилно или е повредена, може да се отделят изпарения. При оплаквания потърсете лекар и проветрете. Газовете могат да засегнат дихателните пътища.
• Когато не използвате устройството за дълъг период от време, приберете го със заредена батерия. Това удължава живота на литиево-йонната батерия.
• Защитете батерията от вода и влага.
• Съхранявайте батерията при температура на околната среда от -20 °C до +50 °C.

• Защитете батерията от пряка слънчева светлина (например в автомобиля).

• Литиево-йонната батерия може да се зарежда по всяко време, без да се скъсява животът й. Прекъсването на процеса на зареждане няма да повреди батерията.

• Ако времето за работа на напълно заредената бате- рия е значително намалено, сменете батерията.

3. Описание на устройството

Употреба по предназначение

- Пистолет за горещо лепило за използване с оригинални лепилни пръчици STEINEL. Употребата може да се извършва само в сухи, добре проветрени вътрешни помещения.

– Акумулаторен пистолет за горещо лепене с 18 V литиево-йонна батерия.

Област на приложение

– Универсално лепило за поправка, сглобяване, декорация и изработка.
- Подходящ за: хартия, картон, корк, дърво, кожа, текстил, пластмаса, керамика, пяна, плочки, полистирол, фолио.

Съдържание на комплекта

3.1

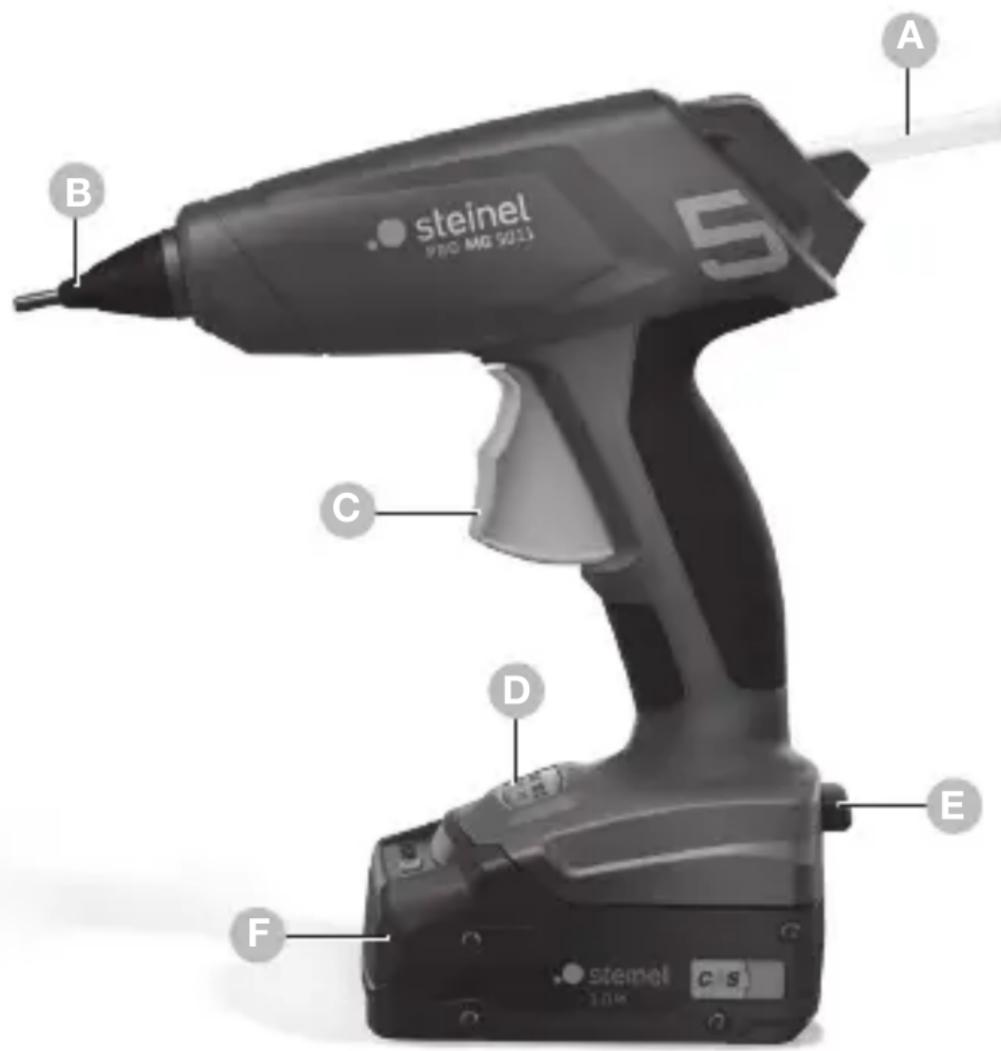

Преглед на продуктите

3.2

steinel PRO MAG 5013 A B C D E F

A Лепило
В Дюза
С Бутон за избутване
D Бутони за вкл. / изкл. и настройка на температурата
E Бутон за отключване
F Батерия

4. Употреба

Бутони и дисплей Пистолет за горещо лепило

Бутон /дисплей	Функция
	ВКЛНатиснете клавиша за температура 130 °C или 200 °C за 1 секунда, за да включите уреда.
	ИЗКЛНатиснете бутона за активна температура за 1 секунда, за да изключите уреда.
[ХКДК]	Температурен бутон 130 °СНатиснете бутона 130 °C за 1 сек. Дисплеят мига до достигане на 130 °C, след което преминава в постоянна светлина.
	Температурен бутон 200 °СНатиснете бутона 200 °C за 1 сек. Дисплеят мига до достигане на 200 °C, след което преминава в постоянна светлина.ПревключвателТемпературата може лесно да сепревключва по време на работачрез натискане на съответниябутон.ВНИМАНИЕПри смяна на температурата еважно да се гарантира, че сеизползва правилното лепилос подходящо температурносвойство.
	Остатъчен капацитетБутонът за активна температурамига в червено, когато оставащияткапацитет е под 30 %.
	Празен капацитет на ACCU илигрешкаБутонът светва в червено за 3секунди и след това изгасва.

LEDчер-вен зеле-но		Функция
[Т044]	[38НД]	Процес на зареждане Батерията е готова за работа за ограничен период от време.
[ВХ4W]	[422С]	Процесът на зареждане е завършен, батерията е напълно заредена.
[КЗ70]	[26КW]	Батерията е повредена.

4.2 Зареждане и поставяне на бате- рията

- Използвайте само доставеното зарядно устройство. Само това зарядно устройство е подходящо за батерията на устройството.

Сведение:

Батерията се доставя частично заредена поради международните разпоредби за транспорт.

• Заредете напълно батерията преди първоначална употреба (2 – 3 часа), за да удължите живота на батерията.
• Вкарайте заредената батерия в държача за батерии, докато щракне на мястото си.
• Натиснете бутона за освобождаване на батерията, за да я извадите, и извадете батерията. Не използвайте сила при това.

Индикаторът за нивото на заряда на батерията показва оставащия капацитет на батерията, когато устройството е включено. Ако бутонът за температурата мига в червено след нагряване, батерията е с по-малко от 30 % от капацитета си и трябва да се зареди.

4.3 Свързване

Залепените зони трябва да са без мазнини, сухи и абсолютно чисти. Петната от лепило по дрехите не могат да бъдат отстранени. Капките лепило се отстраняват най-добре, когато са студени.

• Лепящият стик се поставя отзад в канала.
• Когато използвате за първи път, е необходимо да задействате подаването няколко пъти, за да се напълни нагревателната камера с лепило. Може да се наложи да натиснете лепилото за кратко.

• Задействайте подаването и нанесете лепилото от едната страна.

• Притиснете здраво материалите, които ще се за- лепват, и ако е необходимо, ги коригирайте.

• След много кратко време (приблизително 2 минути) лепилното съединение е напълно годно за натоварване. Точковото залепване се препоръчва за дълги детайли с голяма площ.
• Твърдата пяна (напр. полистирол) също може да се обработка при температура 130 °C и използване на лепила с ниска степен на разтопяване. Важно е да запомните, че горещото лепило се нанася върху основата, а не върху полистирена.
• За лепене на текстил или подобни изделия.материали, се препоръчва горещото лепило да се нанася в „серпентини“.
• Оставете уреда да изстине след употреба.
• Ако е необходимо, нанесете устойчиви на атмосферни влияния и влага PUR лепила с температурна настройка 130 °C.

Сведение:

При преминаване от лепило, обработено при 130 °C, към лепило, обработено при 200 °C, лепилото може да изтича от дюзата много по-плавно за кратко време.

5. Грижа и поддръжка

Уредът не се нуждае от поддръжка.

Устройството е в съответствие със съответните разпоредби за безопасност. Ремонтите могат да се извършват само от квалифициран електротехник, в противен случай съществува риск от злополуки.

Поддръжка от потребителя. Изисквания към потребителите:

– Познаване на тези инструкции.

Специални изисквания се прилагат към следните потребители:

– Деца на възраст 8 и повече години.
– Хора с намалени физически, сетивни или умствени способности.
– Хора с липса на опит и знания.

На тези потребители е разрешено да предприемат действия само по време на поддръжка. Специални изисквания:

– Потребителите са под наблюдение.
- Потребителите са инструктирани за безопасното използване на устройството.
- Потребителите разбират опасностите при работа с устройството.
– Децата нямат право да играят с уреда.

Опасност от електрически ток!

Контактът на вода с части, провеждащи ток, може да доведе до електрически шок, изгаряния или смърт.

- Уредът да се почиства само сух.

Опасност от щети!

При използване на погрешен почистващ препарат уредът може да бъде повреден.

- Уредът да се почиства с леко влажна кърпа, без почистващ препарат.

6. Отстраняване

Електроуреди, принадлежности и опаковки трябва да бъдат рециклирани, с цел опазване на околната среда.

Не изхвърляйте електрически уреди в битовите отпадъци, в огън или във вода!

Само за страни от ЕС:

Според действащата Директива на ЕС за стари електронни и електроуреди и транспонирането й в национално право, електроуреди, които повече не могат да бъдат употребявани, трябва да бъдат разделно събирани и рециклирани, с цел опазване на околната среда.

Според Директива 2006/66/ЕО дефектни или изтощени батерии трябва да бъдат рециклирани. Батерии, които вече не са годни за употреба, могат да бъдат върнати на търговеца или в пункт за събиране на вредни отпадъци.

В ролята ви на купувач разполагате със законови права спрямо продавача. Ако тези права съществуват във вашата страна, тази гаранционна декларация не ги ограничава, нито ги съкращава. Ние ви даваме 5 години гаранция за перфектна изработка и правилно функциониране на ваши продукт STEINEL-Professional - от серията Сензорна техника. Ние гарантираме, че този продукт няма материални, производствени и конструктивни недостатъци. Ние гарантираме функционалността на всички електронни елементи и кабели, както и липсата на дефекти в използваните материали и техните повърхности.

Гаранционен иск:

Ако искате да направите рекламация на ваши продукт, моля да го изпратите напълно окомплектован и за наша сметка, заедно с оригиналната касова бележка или фактура, които трябва да съдържат датата на покупката и обозначението на продукта, на ваши търговец или директно на нас, ТАШЕВ-

ГАЛВИНГ ООД, Бул. Климент Охридски № 68, 1756 София, България. Затова ви препоръчваме грижливо да пазите касовата бележка или фактурата до изтичане на гаранционния срок. За щети настъпили по време на транспорта на продукта STEINEL не поема отговорност.

Информация за представяне на гаранционен иск ще получите на нашата интернет страница www.tashev-galving.com

Ако имате гаранционен случай или въпрос по вашия продукт, можете да ни се обадите по всяко време на нашия сервизен телефон [phone].

1 ГОДИНА ГАРАНЦИЯ ОТ ПРОИЗВОДИТЕЛ

1. Технически данни

Размери (H x W x D)	217 x 81 x 206 мм
Захранване	110 – 240 V, 50/60 Hz (зарядно устройство)
Напрежение на батерията	18 V литиево-йонна батерия
Време за загряване	под 2 минути
Температура на разтопяване	2 температурни настройки: 130 / 200 °C
Максимална ефективност на залепване	20 g/min.
Лепило	∅ 11 mm, дължина 150–300 мм
Време за работа с едно зареждане на батерията	до макс. 100 мин. непрекъсната работа
Тегло съгласно процедура ЕРТА 01:2014	0,355 кг (без батерия)
Температура на околната среда	При зареждане:от 0 °C до +35 °CПри работа и съхранение:от +5 °C до +40 °CSъхранение на батериите:от -20 °C до +35 °C
Одобрени батерии	Metabo CAS 18 V, 2,0AH W-B
Препоръчителни лепилни пръчици	Оригинална стомана (∅ 11 mm)- Кристални пръчици, арт. номер 006594, 006624- Стикове Ultrapower, артикулни номера 006730, 006747- Цветни пръчици, арт. No 006969- Дървени пръчки, арт. No 006778- Пръчки черни, арт. No 006792- Блестящи пръчици, арт. No 064891
Препоръчителни лепилаProfessional	Оригинална стомана (∅ 11 mm)- Акрилни пръчици, 200 °C, арт. No 052416- Пръчици Flex-Sticks, 190 °C, арт. No 052423- Бързи пръчици, 190 °C, арт. No 052430- Нискотемпературни пръчи- ци,130 °C, арт. номер 052409- PUR пръчици, 130 °C
