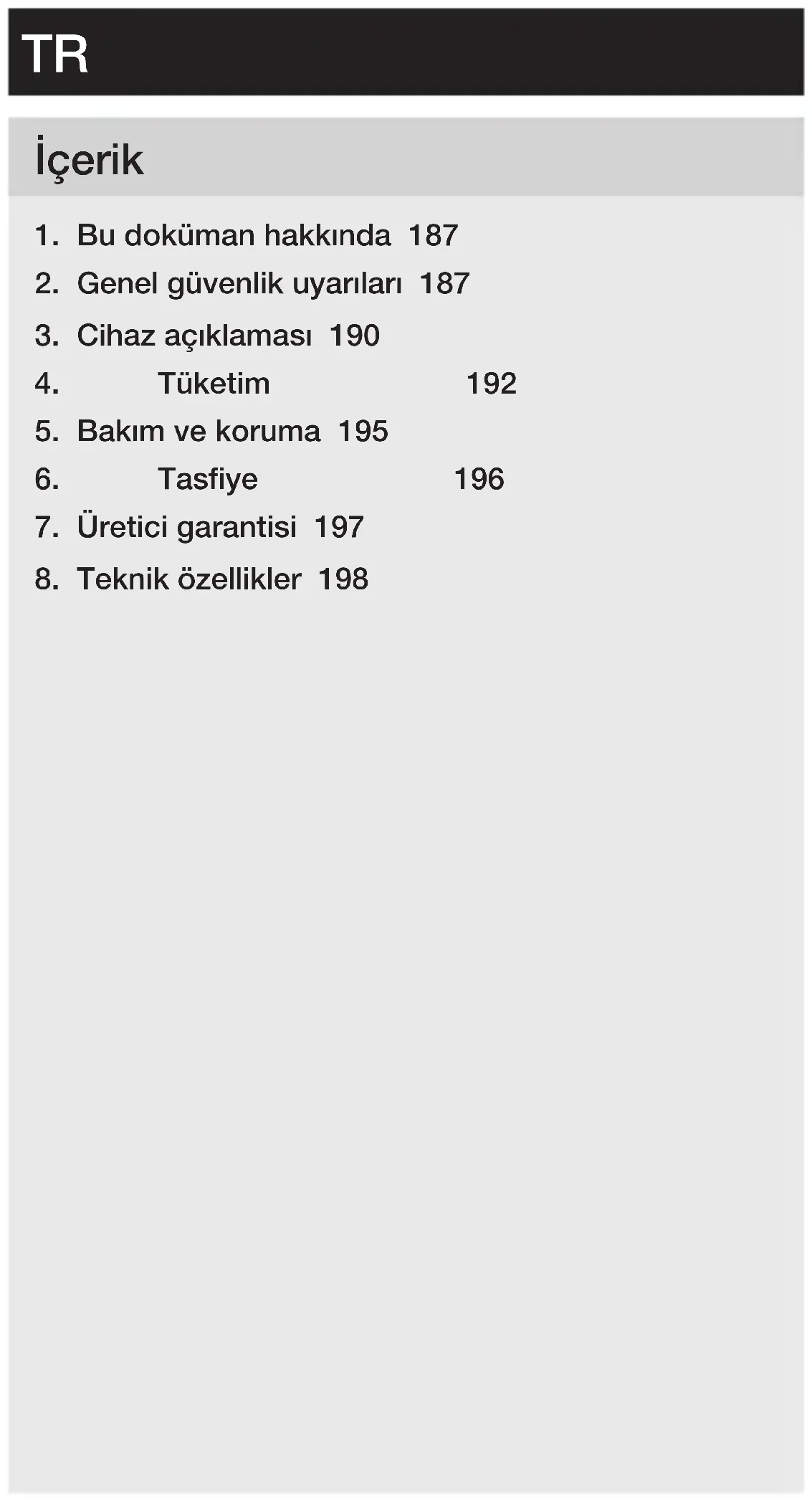

KULLANIM KILAVUZU MobileGlue 5011 STEINEL

1. Bu doküman hakkında 187

2. Genel güvenlik uyarıları 187

3. Cihaz açıklaması 190

5. Bakım ve koruma 195

7. Üretici garantisi 197

8. Teknik özellikler 198

1. Bu doküman hakkında

– Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür. – Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır.

Tehlikelere karşı uyarı! Sudan kaynaklanan tehlikelere karşı uyarı!

2. Genel güvenlik uyarıları

Kullanma kılavuzunun dikkate alınmaması nedeniyle tehlike! Bu kılavuzda, cihazın emniyetli kullanımı için önemli bilgiler yer almaktadır. Olası tehlikeler özellikle vurgulanmıştır. Kullanma kılavuzu dikkate alınmadığında, cihaz bir tehlike kaynağı haline gelebilir.

• Kılavuzu dikkatli okuyun.

• Güvenlik uyarılarına riayet edin.

• Erişilebilir şekilde saklayın.

Isı nedeniyle tehlike! Yanma tehlikesi! Yapıştırıcı, 200°C’ye kadar ısınır!

• Sıvı veya koyu kıvamlı yapıştırıcılar kullanmayın!

• Sıcak yapışkanın cilde teması halinde: Derhal soğuk suyla soğutun. Erimiş yapıştırıcıyı cildin üzerinden sök- meye çalışmayın. Gerektiğinde bir doktora görünün.

• Sıcak yapışkanın göze teması halinde: Gecikmeden yak. 15 dak. süreyle, akan suyun altında soğutun ve derhal bir doktora görünün.

• Kolay tutuşabilen/yanıcı maddelerle bağlantılı şekilde kullanmayın.– 188 – İçerik

• Kolay yanabilen bir zemin üzerinde veya yanıcı bir ortam- da çalışmayın (örn. kağıt, kumaşlar, vb.).

• Sıcaktan etkilenen malzemelerin uygunluğunu kontrol edin.

• Yapışkan çubuğunu cihazdan dışarıya çekmeyin. Ciha- zın içine geçen sıcak yapışkan, hasara yol açabilir.

• Sadece öngörülen sıcaklıktaki uygun yapışkan çubuk- larını kullanın.

• İşleme sıcaklığını değiştirirken, sonraki yapışkan çubuğu- nun sıcaklığa uygun olduğundan emin olun. Su ve nem nedeniyle tehlike!

• Cihazı yağmura maruz bırakmayın.

• Cihazı nemli durumdayken ve rutubetli veya ıslak ortam- da kullanmayın. Bu cihaz, 8 yaş ve üzerindeki çocuklar ile fiziksel, zihinsel ve ruhsal açıdan engelli veya yetersiz deneyim ve bilgi sa- hibi şahıslar tarafından, ancak gözetim altında bulundukları veya cihazın güvenli kullanımı ve bundan kaynaklanacak tehlikeler hakkında bilgi edindikleri takdirde kullanılabilir. Çocuklar cihazla oynamamalıdır. Temizlik ve kullanıcı bakı- mı, gözetim altında olmayan çocuklar tarafından yapılamaz. – Sadece orijinal yedek parçalar kullanın. – Sadece orijinal STEINEL çubukları kullanın. – Cihazı sadece kuru bölümlerde kullanın. – Onarımlar yalnızca uzman şirketler tarafından yapılabilir. – Cihazı gözetim dışında bırakmayın.TR – 189 – İçerik

2.1 Şarj cihazı için güvenlik talimatları

Şarj cihazının yanlış kullanımı nedeniyle tehlike!

• Şarj cihazını temiz tutun.

• Şarj cihazını yalnızca, 0°C ila +35°C sıcaklık aralığında saklayın.

• Aküleri yalnızca, birlikte verilen şarj cihazıyla şarj edin.

• Sadece, birlikte verilen veya “Teknik özellikler” bölümün- de açıklanan onaylı aküleri şarj edin. Yangın ve patlama riski ortaya çıkar. ➔ “8. Teknik özellikler” sayfa198

2.2 Akü için güvenlik talimatları

Akünün yanlış kullanımı nedeniyle tehlike!

• Cihazı ve aküyü açmayın. Kısa devre tehlikesi ortaya çı- kar. Akü, yerinden alınmamalıdır. Sorun çıkması halinde, satış yerine başvurun.

• Akünün usulüne aykırı kullanımı ve hasarlanması halinde, dışarıya buharlar sızabilir. Rahatsızlık hissettiğinizde, bir doktora başvurun ve taze hava temin edin. Buharlar, solunum yollarını tahriş edebilir.

• Uzun süreli kullanılmaması halinde, cihazı şarjlı aküyle saklayın Bu durum, lityum iyon akünün çalışma ömrünü uzatır.

• Aküyü suya ve neme karşı koruyun.

• Aküyü -20°C ila +50°C ortam sıcaklığında saklayın.

• Aküyü doğrudan güneş ışığına karşı koruyun (örn. arabada). – Lityum iyon akü, çalışma ömrü kısalmaksızın her zaman şarj edilebilir. Şarj işlemine ara verilmesi, akünün hasarlan- masına yol açmaz.

• Tam şarjlı akünün çalışma süresi büyük ölçüde azalırsa, aküyü değiştirin.– 190 – İçerik

Amacına uygun kullanım – Orijinal STEINEL yapışkan çubukları ile kullanım için sıcak tutkal tabancası. Sadece kuru, iyi havalandırılan iç mekanlarda kullanılmalıdır. Fonksiyon prensibi – 18V lityum-iyon akülü sıcak tutkal tabancası. Kullanım alanı – Onarım, montaj, dekorasyon ve işçilik için çok amaçlı yapıştırıcı. – Şunlar için uygundur: kağıt, karton, mantar, ahşap, deri, kumaş, plastik, seramik, köpük, fayans, strafor, folyo. Teslimat kapsamı

3×TR – 191 – İçerik Ürünlere genel bakış

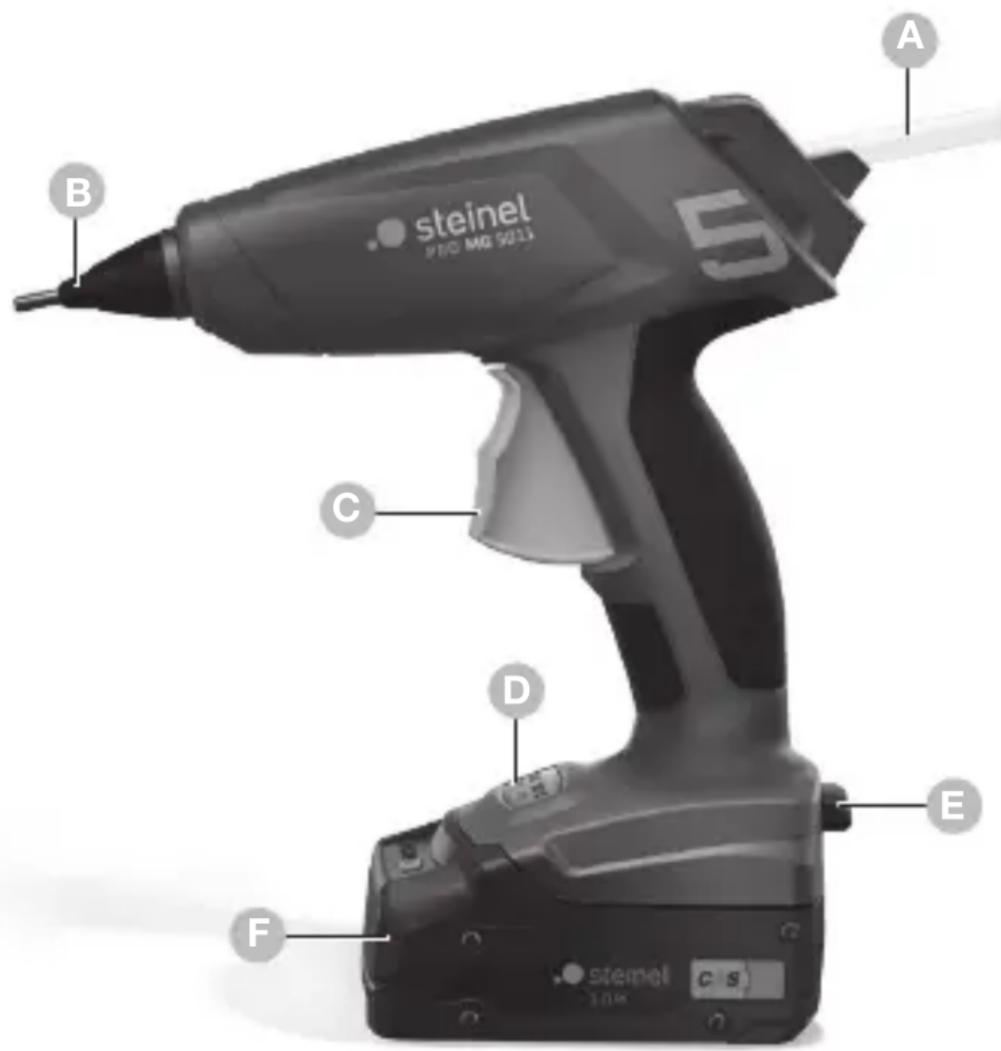

A Yapışkan çubuğu B Nozul C Sürücü-çekici D Açma/kapama düğmeleri ve sıcaklık ayarı E Kilit açma düğmesi F Akü– 192 – İçerik

4.1 Fonksiyonlara genel bakış

Düğmeler ve ekran Sıcak tutkal tabancası Düğme / Ekran Fonksiyon 200°C 400°F 130°C 270°F AÇIK Cihazı çalıştırmak için, 130°C veya 200°C sıcaklık düğmesine 1san. süreyle basın. 200°C 400°F 130°C 270°F KAPALI Cihazı kapatmak için, aktif sıcaklık düğmesine 1san. boyunca basın. 130°C 270°F Sıcaklık düğmesi 130°C 130°C düğmesine 1san. süreyle basın. Gösterge, 130°C'ye ulaşılana kadar yanıp söner ve ardından sabit ışığa geçer. 200°C 400°F Sıcaklık düğmesi 200°C 200°C düğmesine 1san. süreyle basın. Gösterge, 200°C'ye ulaşılana kadar yanıp söner ve ardından sabit ışığa geçer. 200°C 400°F 130°C 270°F Anahtarlama Sıcaklık değişimi, çalışma sırasında ilgili düğmeye basılarak kolayca yapılabilir. DIKKAT: Sıcaklıklar arasında geçiş yaparken, uygun sıcaklık özelliğine sahip doğru yapışkan çubuğunun kullanıldığından emin olunmalıdır.TR – 193 – İçerik 130°C 270°F Kalan kapasite Kalan kapasite %30'un altına düştüğünde, aktif sıcaklık düğmesi kırmızı renkte yanıp söner. 200°C 400°F 130°C 270°F AKÜ kapasitesi boş veya hata Düğme 3 saniye boyunca kırmızı yanar ve sonra söner. LED şarj cihazı LED Fonksiyon kır- mızı yeşil Şarj işlemi Akü Cihaz sınırlı bir süre için çalışmaya hazırdır. Şarj işlemi tamamlandı, akü tamamen şarj oldu. Akü arızalı.– 194 – İçerik

4.2 Akünün şarj edilmesi ve takılması

• Sadece birlikte verilen şarj cihazını kullanın. Sadece bu şarj cihazı, cihazın aküsüyle eşleşir. Not: Akü, uluslararası nakliye düzenlemeleri nedeniyle kısmen şarj edilmiş olarak teslim edilir.

• Akü ömrünü uzatmak için ilk kullanımdan önce aküyü tamamen şarj edin (2 – 3 saat).

• Şarj edilmiş aküyü, yerine oturana kadar akü tutucunun içine itin.

• Aküyü çıkarmak için akü açma düğmesine basın ve akü- yü dışarı çekin. Bunu yaparken güç kullanmayın. Akü şarj seviyesi göstergesi, ünite açıldığında kalan akü ka- pasitesini gösterir. Isındıktan sonra sıcaklık seçim düğmesi kırmızı renkte yanıp sönüyorsa, akü kapasitesinin %30’un- dan daha azına sahiptir ve yeniden şarj edilmelidir.

Yapıştırılan bölgeler yağdan arındırılmış, kuru ve kesinlikle temiz olmalıdır. Giysilerdeki yapışkan lekeleri çıkarılamaz. Yapışkan damlaları en iyi soğukken çıkarılır.

• Yapışkan çubuğunu, ısıtma kanalına arkadan yerleştirin.

• İlk devreye alırken, ısıtma odasını yapıştırıcı ile doldur- mak için sürücüyü birkaç kez tetiklemek gerekir. Yapış- kan çubuğuna kısa bir süre bastırmak gerekebilir.

• Sürücüyü tetikleyin ve yapıştırıcıyı bir tarafa uygulayın.

• Yapıştırılacak malzemeleri kuvvetlice bastırın ve gerekti- ğinde düzeltin.

• Çok kısa bir süre sonra (yak.2dakika), yapıştırma yeri tamamen yüklenebilir. Geniş alanlı, uzun iş parçaları için noktalar halinde yapıştırma önerilir.

• Sert köpük (örn. strafor), 130°C sıcaklık ayarıyla ve “Low Melt” yapışkan çubukları kullanılarak da işlenebilir. Sıcak yapıştırıcının, straforun üzerine değil alt tabakanın üstüne uygulandığı gözönüne alınmalıdır.TR – 195 – İçerik

• Kumaş veya benzer malzemelerinyapıştırılması için, sıcak yapıştırıcının “kavisli şekilde” sürülmesi önerilmektedir.

• Cihazı, kullanımdan sonra soğutun.

• Gerektiğinde, hava koşullarına ve neme karşı dayanıklı PUR yapışkan çubuklarını 130°C sıcaklık ayarında uygulayın. Not: 130°C’de işlenen bir yapışkan çubuğundan 200°C’de iş- lenen bir yapışkan çubuğuna geçildiğinde, tutkal memeden kısa sürede çok daha akışkan bir şekilde çıkabilir.

Cihaz bakım gerektirmez. Cihaz, ilgili güvenlik yönetmeliklerine uygundur. Onarımlar sadece uzman elektrikçiler tarafından yapılmalıdır, aksi takdirde kaza riski vardır. Kullanıcı tarafından koruyucu bakım. Kullanıcılar için gereksinimler: – Bu kılavuz hakkında bilgi birikimi. Aşağıdaki kullanıcılar için özel gereksinimler geçerlidir: – 8 yaş ve üzeri çocuklar. – Fiziksel, duyusal veya zihinsel yetenekleri azalmış olan kişiler. – Deneyim ve bilgi eksikliği olan kişiler. Bu kullanıcılar yalnızca bakım faaliyeti yapabilir. Özel gereksinimler: – Kullanıcılar denetlenmektedir. – Kullanıcılar, cihazın güvenli kullanımı konusunda bilgilen- dirilmiştir. – Kullanıcılar, cihazın kullanımındaki tehlikeleri anlamaktadır. – Çocuklar cihazla oynamamalıdır.– 196 – İçerik Elektrik akımı nedeniyle tehlike! Elektrik ileten parçalara suyun teması, elektrik çarpmasına, yanıklara veya ölüme yol açabilir.

• Cihazı yalnızca kuru haldeyken temizleyin. Maddi hasar tehlikesi! Yanlış temizlik maddeleri nedeniyle, cihaz zarar görebilir.

• Cihazı, deterjan kullanmadan hafif nemli bir bezle temiz- leyin.terjan kullanmadan hafif nemli bir bezle temizleyin.

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir. Elektrikli cihazları ev çöpüne, ateşe veya suya atmayın! Sadece AB ülkeleri için: Atık Elektrikli ve Elektronik Cihazlar için geçerli olan Avrupa yönergesine ve bunun dönüştüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanması ve bir çevre dostu geri dönüşüme gönderilmesi zorunludur. RL 2006/66/EG yönetmeliği uyarınca, arızalı veya kullanıl- mış aküler yeniden dönüştürülmelidir. Artık kullanılamaya- cak haldeki aküler, satış yerine veya zararlı madde toplama merkezine teslim edilmelidir.TR – 197 –İçerik

7. Üretici garantisi

Üretici garantisi STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, AlmanyaAlıcı sıfatıyla satıcıya karşı kanun ile öngörülen ga-ranti haklarına sahipsiniz. Bu haklar ülkenizde geçerli olduğu sürece, garanti beyanımızla kısaltılmamakta ve sınırlanmamaktadır. STEINEL-Professional Sensörlü ürününüzün kusursuz kullanılabilirliği ve düzenli fonksiyonu konusunda 5yıllık bir garanti süresi tanıyoruz. Bu ürünün malzeme, üretim ve tasarım hatalarından arınmış olduğunu garanti ediyoruz. Tüm elektronik parçaların ve kabloların işlevselliğini ve ayrıca kullanılan tüm hammaddelerde ve bunların yüzeylerinde kusursuzluğu garanti ediyoruz. Garanti haklarından faydalanma: Ürününüzle ilgili şikayetiniz olduğunda, lütfen tam ve gönderi ücreti ödenmiş olarak, üzerinde satış tarihinin ve ürün tanımının bulunması gereken orijinal satın alma belgesiyle birlikte satıcınıza veya doğrudan Saos Teknoloji Elektrik LTD. ŞTİ. Halil Rıfat Paşa Mah. Yüzer Havuz Sk. Perpa Ticaret Merkezi A Blok Kat: 5No: 313 Şişli / İstanbul adresine gönderiniz. Bu nedenle, satın alma belgenizi garanti süresi sona erene kadar saklamanızı tavsiye ediyoruz. Geri göndermeyle ilgili nakliye maliyetleri ve riskleri hakkında, STEINEL hiçbir sorumluluk almaz. Bir garanti durumunda yapılması gerekenler hakkındaki bilgileri web sitemizde bulabilirsiniz: www.saosteknoloji.com.trBir garanti durumu veya ürününüzle ilgili herhangi bir soru-nuz olduğunda, bize her zaman memnuniyetle Acil Servis Hattı [phone] üzerinden ulaşabilirsiniz.ÜRETİCİ

8. Teknik özellikler

Boyutlar (Y x G x D) 217x81x206mm Şebeke gerilimi 110 – 240V, 50/60Hz (şarj cihazı) Akü gerilimi 18V lityum-iyon akü Isıtma süresi 2 dakikanın altında Eritme sıcaklığı 2 sıcaklık kademesi: 130/200°C Maksimum yapıştır- ma performansı 20g/dak. Yapışkan çubuğu Ø11mm, uzunluk 150 – 300mm Akü şarjı başına işletim süresi maks.100dakikaya kadar sürekli işletim EPTA Prosedür 01:2014'e göre ağırlık 0,355 kg (aküsüz) Ortam sıcaklığı Şarj ederken: 0°C ila +35°C İşletim ve depolama sırasında: +5°C ila +40°C Akülerin depolanması: -20°C ila +35°C Onaylı aküler Metabo CAS 18V, 2,0AHW-B Önerilen yapışkan çubukları Orijinal STEINEL (Ø11mm) – Kristall çubuklar, Ür-No 006594, 006624 – Ultrapower çubuklar, Ür-No 006730, 006747 – Renkli çubuklar, Ür-No 006969 – Ahşap çubuklar, Ür-No 006778TR – 199 – İçerik – Siyah çubuklar, Ür-No 006792 – Parıltılı çubuklar, Ür-No 064891 Önerilen tutkal çu- bukları Profesyonel Orijinal STEINEL (Ø11mm) – Acryl çubuklar, 200°C, Ür-No 052416 – Flex çubuklar, 190°C, Ür-No 052423 – Fast çubuklar, 190°C, Ür-No 052430 – Low Melt Çubuklar, 130°C, Ür-No. 052409 – PUR çubuklar, 130°CTartalom
