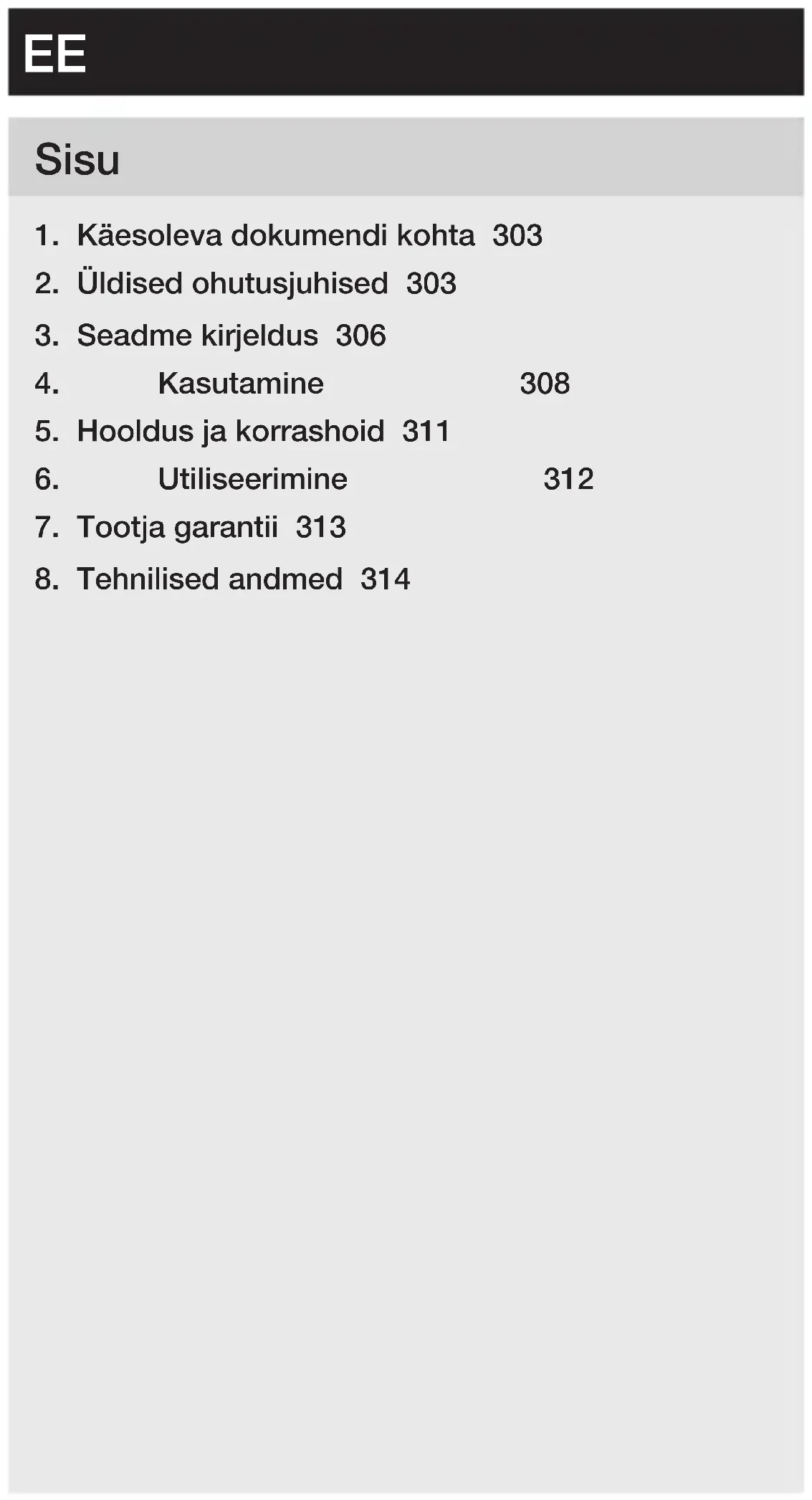

KASUTUSJUHEND MobileGlue 5011 STEINEL

1. Käesoleva dokumendi kohta 303
2. Üldised ohutusjuhised 303
3. Seadme kirjeldus 306
4. Kasutamine 308
5. Hooldus ja korrashoid 311
6. Utiliseerimine 312
7. Tootja garantii 313
8. Tehnilised andmed 314

1. Käesoleva dokumendi kohta

– Autoriõigusega kaitstud. Järeltrükk, ka väljavõtteliselt, ainult meie nõusolekul.
– Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud.

Hoiatus ohtude eest!

Hoiatus veega seotud ohtude eest!

2. Üldised ohutusjuhised

Oht kasutusjuhendi nõuete eiramise tõttu!

Juhend sisaldab olulist teavet seadme turvaliseks kasutamiseks. Eriti juhitakse tähelepanu võimalikele ohtudele. Kasutusjuhendi eiramisel võib seade ohuallikaks muutuda.

• Lugege juhendit hoolikalt.
• Järgige ohutusjuhiseid.
  • Hoidke kättesaadavas kohas.

Oht kuumuse töttu! Põletusoht!

Liimimass saavutab kuni 200 °C kuumuse!

• Ärge kasutage vedelat või pastataolist liimi!
• Pärast kuuma liimi nahale sattumist: jahutage kohe külma veega maha. Ärge üritage sulavliimi nahalt eemal-dada. Vajadusel pöörduge arsti poole.
• Pärast kuuma liimi silma sattumist: jahutage viivitamatult u 15 min jooksva vee all ja pöörduge kohe arsti poole.
• Ärge kasutage kergesti süttivate / põlevate ainetega ühenduses.

• Ärge kasutage seadet kergesti süttivatel pindadel või põlevas keskkonnas (nt paber, tekstiil jne).

• Kontrollige kuumustundlikke materjale sobivuse suhtes.

• Ärge tömmake liimipulka seadmest välja. Seadmesse jooksev kuum liim vöib kahjustusi pöhjustada.
• Töödelge ettenähtud temperatuuril ainult sobivaid liimipulkasid.
• Töötlustemperatuuri muutmisel hoolitsege selle eest, et järgmine liimipulk sobiks selle temperatuuri jaoks.

Oht vee ja niiskuse töttu!

• Ärge jätke seadet vihma kätte.
• Ärge kasutage seadet niiskes seisundis ega niiskes või märjas keskkonnas.

Antud seadet tohivad kasutada lapsed alates 8. eluaastast ja piiratud füüsiliste, sensoorsete või vaimsete võimete, puudulike kogemuste ning teadmistega isikud järelevalve all või juhul, kui neid on seadme ohutu kasutamise osas juhendatud ja nad mõistavad sellest tulenevaid ohte.

Lapsed ei tohi seadmega mängida. Puhastust ja kasutaja-poolset hooldust ei tohi lapsed järelevalveta teostada.

– Kasutage ainult originaalvaruosi.
- Kasutage ainult STEINELi originaal-liimipulkasid.
- Kasutage seadet ainult kuivades ruumides.
– Parandustöid tohivad teha ainult spetsialistid.
– Ärge jätke seadet järelevalveta.

2.1 Ohutusjuhisedlaadimisseadme kohta

Oht laadimisseadme valel otstarbel kasutamise tõttu!

• Hoidke laadimisseade puhas.
- Hoidke laadimisseadet ainult temperatuurivahemikus 0 °C kuni +35 °C.
- Laadige akusid ainult tarnekomplektis oleva laadimisseadmega.
- Laadige ainult tarnekomplekti kuuluvaid heakskiidetud akusid või neid, mida on kirjeldatud peatükis “Tehnilised andmed”. Vastasel juhul valitseb tulekahju- ja plahvatusoht.
→“8. Tehnilised andmed” leheküljel 314

2.2 Ohutusjuhised aku kohta

Oht aku valel otstarbel kasutamise korral!

• Ärge avage seadet ja akut. Valitseb lühiseoht. Akut ei tohi välja vötta. Pöörduge probleemide korral müügi-punkti.
• Asjatundmatul kasutamisel või aku kahjustumisel võivad aurud välja tungida. Pöörduge kaebuste korral arsti poole ja tagage värske õhu juurdevool. Aurud võivad hingamisteid ärritada.
• Pange seadet pikemaajalise mittekasutamise korral hoiule laetud akuga. See pikendab liitiumioonaku eluiga.
• Kaitske akut vee ja niiskuse eest.
• Hoidke akut ümbritseva keskkonna temperatuuril -20 °C kuni +50 °C.
• Kaitske akut otsese päikesevalguse eest (nt autos). – Liitiumioonaku võib ilma eluiga lühendamata igal ajal täis laadida. Laadimisprotsessi katkestamine ei kahjusta akut.
• Kui täislaetud aku tööaeg lüheneb oluliselt, vahetage aku välja.

3. Seadme kirjeldus

Nõuetekohane kasutus

- Kuumliimipüstol kasutamiseks originaal STEINEL liimipulkadega. Seadet võib kasutada ainult kuivades ja hästi ventileeritud siseruumides.

Tööpõhimõte

- 18 V liitiumioonakuga kuumliimipüstol.

Kasutusvaldkond

• Universaalne liimimisvahend parandamiseks, paigaldamiseks, kaunistamiseks ja meisterdamiseks.
• Sobib alljärgnevatele materjalidele: paber, papp, kork, puit, nahk, tekstiilid, plast, keraamika, vahtkummi, keraamilised plaadid, vahtpolüstürool, kile.

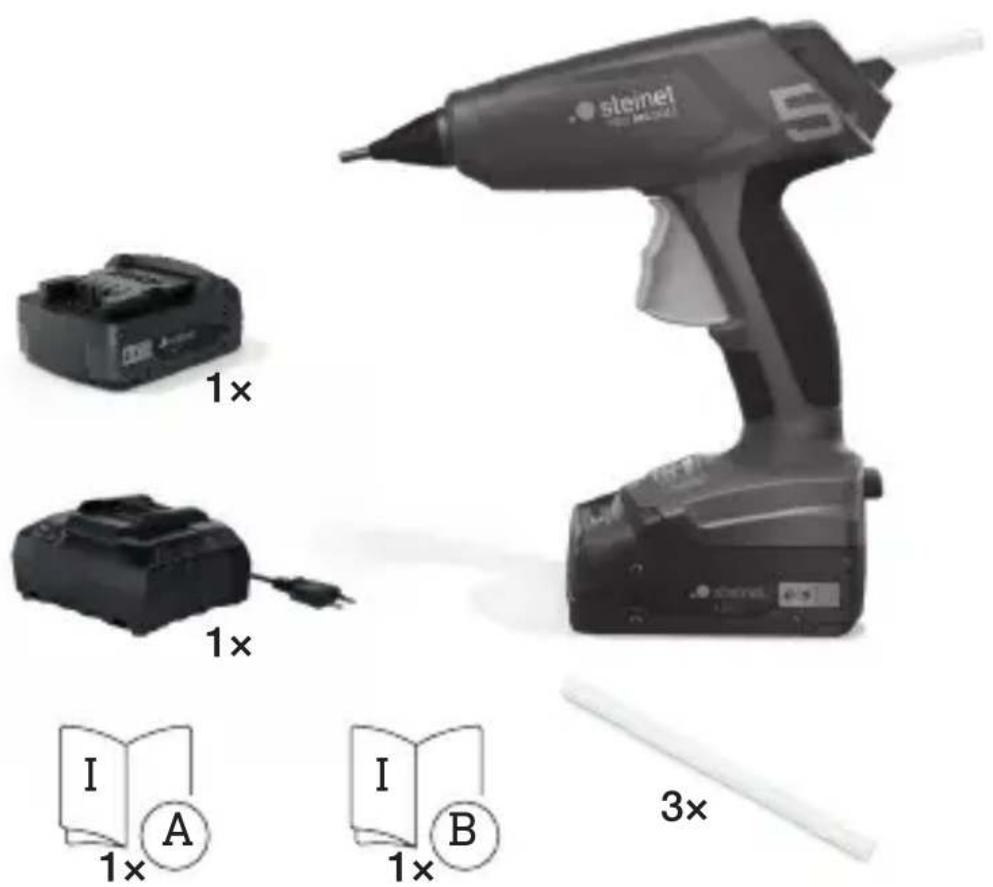

Tarnekomplekt

3.1

A Liimipulk
B Düüs
C Etteanne-äratõmme
D Sisse- ja väljalülitusnupp ja temperatuuri reguleerimine
E Lukustuse avamise nupp
F Aku

4. Kasutamine

4.1 Funktsioonide ülevaade

Kuumliimipüstoli nupud ja näidikud

Nupp / näidik	Talitlus
	SISSESeadme sisselülitamiseks hoidke temperatuurinuppu 130 °C või 200 °C all 1 sekund.
	VÄLJASeadme väljalülitamiseks hoidke akti-ivset temperatuurinuppu all 1 sekund.
	Temperatuurinupp 130 °CHoidke nuppu 130 °C all 1 sekund.Näit vilgub, kuni saavutataksre 130 °C, ja jääb seejärel pidevalt põlema.
	Temperatuurinupp 200 °CHoidke nuppu 200 °C all 1 sekund.Näit vilgub, kuni saavutataksre 200 °C, ja jääb seejärel pidevalt põlema.
	ÜmberlülitamineTemperatuuri muutmine on töö ajal hõlpsasti võimalik vastavale nupule vajutades.TÄHELEPANU!Temperatuuri muutmisel tuleb jälgida, et kasutatakse õiget ja sobivate tem- peratuuriomadustega liimipulkaJääkmahtKui jääkmahtuvus langeb alla 30 %, vilgub aktiivne temperatuurinupp punaselt.
	AKU on tühi või esineb tõrgeNupu märgutuli põleb 3 sekundit punaselt ja kustub seejärel.

Laadimisseadme LED-märgutuli

LED puna- ne	rohe- line	Talitlus
		Aku laadimisprotseduurSeadme kasutusvalmidus ajaliselt piiratud.
		Laadimisprotseduur lõpetatud, aku on täielikult laetud.
	[66ZS]	Aku on defektne.

4.2 Aku laadimine ja kasutamine

- Kasutage ainult tarnekomplekti kuuluvat laadimissea-det. Ainult see laadimisseade on kohandatud seadmes kasutatava akuga.

Märkus

Aku tarnitakse rahvusvaheliste transpordieeskirjade kohaselt osaliselt laetuna.

• Aku kasutusea pikendamiseks laadige aku enne seadme esmakordset kasutuselevõttu täiesti täis (2 – 3 h).
• Lükake laetud aku akupessa, kuni see kinnitub oma kohale.
• Aku eemaldamiseks vajutage aku vabastusnuppu ja võtke aku välja. Seejuures ärge rakendage jõudu.

Kui seade on sisse lülitatud, näitab aku laadimisoleku näidik aku järelejäänud mahtuvust. Kui temperatuuri valimise nupp vilgub pärast soojendamist punaselt, on aku mahutavus alla 30 % ja seda tuleks laadida.

4.3 Liimimine

Liimitilku on kõige parem eemaldada külmas seisundis.

Riietuselt ei saa liimiplekke eemaldada. Liimitilku on kõige parem eemaldada külmas seisundis.

• Paigaldada liimipulk tagant küttekanalisse.
• Esmakordsel kasutamisel tuleb etteannet käivitada mitu korda, et kuumutuskamber oleks liimiga täidetud. Vajaduse korral võib liimipulka seejuures lühikest aega täiendavalt vajutada.
• Vajutage etteannet ja kandke liimi ühepoolselt peale.
• Suruge liimitavad materjalid jõuliselt kokku ja vajaduse korral korrigeerige.

• Liimimiskoht on juba lühikese aja (u 2 minuti) pärast täies ulatuses koormatav. Suurepinnaliste või pikkade töödeldavate pindade korral on soovitav liim peale kanda punktidena.

• Kõva vahtplasti (nt vahtpolüstürooli) saab töödelda ka temperatuuri seadistusega 130 °C ja “Low Melt” liimi-pulkade kasutamise teel. Tuleb arvestada, et kuum liim kantakse aluspinnale ja mitte vahtpolüstüroolile.

• Tekstiilide jms liimimiseksKuumliimi on soovitatava materjalidele kanda looklevate joontena.
• Laske seadmel pärast kasutamist maha jahtuda.
• Vajaduse korral kasutage ilmastiku- ja niiskuskindlaid PUR-liimipulki temperatuuri seadistusega 130 °C.

Märkus

Asendades temperatuuril 130 °C töödeldava liimipulga 200 °C juures töödeldava pulgaga, vöib liim düüsist lühike-se aja jooksul palju vedelamalt välja voolata.

5. Hooldus ja korrashoid

Seade ei vaja hooldamist.

Antud seade vastab asjaomastele ohutusnõuete. Remonti tohib teostada ainult elektrispetsialist, sest vastasel juhul võivad käitajal tekkida õnnetused.

Kasutaja poolt tehtavad remonditööd. Kasutajale esitatavad nõuded:

– Selle juhendiga kursis olek.

Alljärgnevad nõuded kehtivad ainult järgmistele kasutajatele:

• 8-aastased ja vanemad lapsed;
• vähenenud füüsiliste, sensoorsete või vaimsete võimete-ga inimesed;
  – isikud, kellel puuduvad kogemused ja teadmised.

Need kasutajad võivad tegutseda ainult järelevalve tingi- mustes. Erinõuded:

• kasutajad tegutsevad järelevalve tingimustes;
• kasutajaid on juhendatud seadme ohutust kasutamisest;
• kasutajad möistavad seadme käsitsemisega seotud ohte.
  – Lapsed ei tohi seadmega mängida.

Elektrilöögi oht!

Elektrit juhtivate osade kokkupuude veega võib põhjustada elektrilööki, põletusi või surma.

- Puhastage seadet ainult siis, kui see on kuiv.

Materiaalsete kahjude oht!

Valede puhastusvahendite tõttu võib seade kahjustada saada.

- Puhastage seadet pisut niisutatud lapiga ja ärge kasutage puhastusvahendeid.

6. Utiliseerimine

Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse.

Ärge visake vanu elektriseadmeid olmejäät- mete hulka, tulle ega vette!

Ainult ELi riikidele:

Vastavalt vanu elektri- ja elektroonikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvusvahelises õiguses tuleb kasutuskõlbmatud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.

Direktiivi 2006/66/EÜ kohaselt tuleb defektsed või kasutatud akud taaskäidelda. Kasutuskõlbmatuks muutunud akud saab müügipunktis või saasteainete kogumispunktis ära anda.

7. Tootja garantii

Ostjana on teil müüja suhtes samuti seadusega sätestatud puuduste kõrvaldamise õigusi või vastavalt pretensioo-niõigusi. Kui teie asukohariigis on need õigused olemas, siis meie garantiideklaratsioon neid ei kärbi ega piira. Me anname teie STEINELi Professional sensortootele laitmatute omaduste ja nõuetekohase talitluse kohta 5-aastase garantii. Me garanteerime, et kõnealune toode on vaba materjali-, valmistamis- ja konstruktsioonivigadest. Me garanteerime kõigi elektrooniliste koostedetailide ja kaablite talitluskõlblikkuse ning et kasutatud valmistamismaterjalid ja nende pealispind on puudustevabad.

Kaebuste esitamine:

kui soovite toote kohta esitada reklamatsiooni, siis palun saatke see komplektsena ja tasutud tarnega koos originaalostutšekiga, mis peab sisaldama ostukuupäeva andmeid ning toote nimetust meie edasimüüjale või otse meile, Fortronic AS, Tööstuse tee 7, 61715, Tõrvandi. Me soovitame teil ostutšekki seetõttu kuni garantiiaja möödu-miseni hoolikalt alal hoida. STEINEL ei vastuta tagasisaat-mise raames esinevate transpordikulude ja -riskide eest. Informatsiooni garantiijuhtumi kehtestamiseks saate meie kodulehelt www.fortronic.ee või

www.steinel-professional.de/garantie

Garantiijuhtumi esinemise või mõne toote kohta küsimuste

tekkimise korral võite meile esmaspäevast reedeni 9.00–17.00 vahemikus teeninduse numbril [phone] helistada.

1 AASTA TOOTJA GARANTIID

8. Tehnilised andmed

Mõõtmed(K x L x S)	217 x 81 x 206 mm
Võrgupinge	110 – 240 V, 50/60 Hz(laadimisseade)
Aku pinge 18 V liitium-ioon aku
Kuumutusaeg alla 2 minuti
Sulamistempe-ratuur	2 temperatuuriastet: 130 / 200 °C
Maksimaalne liimimisvõime	20 g/min
Liimipulk ∅ 11 mm, pikkus 150 – 300 mm
Kasutusaeg aku ühe laadimisega	pidvrežiimis kuni max 100 min
Kaal vastavalt EPTA-protseduurile 01:2014	0,355 kg (ilma akuta)
Ümbritseva kesk-konna temperatuur	Laadimisel: 0 °C kuni +35 °CKasutamise ja ladustamise ajal:+5 °C kuni +40 °CAkude ladustamisel:-20 °C kuni +35 °C
Lubatud akud Metabo CAS 18 V, 2.0AH W-B
Soovitatavad liimipulgad	Algne STEINEL (∅ 11 mm)– pulgad Kristall,tootenr 006594, 006624– pulgad Ultrapower,tootenr 006730, 006747– pulgad Color,tootenr 006969– pulgad Holz, tootenr 006778– pulgad Schwarz, tootenr 006792– pulgad Glitzer, tootenr 064891
Soovitatavad liimipulgad Professional	Algne STEINEL (Ø 11 mm)– Pulgad Acryl, 200 °C, tootenr 052416– Pulgad Flex, 190 °C, tootenr 052423– Pulgad Fast, 190 °C, tootenr 052430– Pulgad Low Melt,130 °C, tootenr 052409– Pulgad PUR, 130 °C
