GlueMatic 7011 - Liimipüstol STEINEL - Tasuta kasutusjuhend

Toote tüüp	Kuumsulatuspüstol
Mark	STEINEL
Mudel	GlueMatic 7011
Temperatuurivahemik	40 °C - 230 °C (reguleeritav kraadi täpsusega)
Tehaseseade temperatuur	190 °C
Ekraan	LCD-ekraan koos LED-iga
Käigu reguleerimine	Jah, liimi koguse reguleerimiseks käigu kohta
LOC-funktsioon	Jah, seadete lukustamine
Ooterežiim	Jah, temperatuuri automaatne alandamine pärast tegevusetust
Vahetatav otsik	Jah, mitmed otsikud saadaval valikulisena
Liimi tüüp	Originaalsed STEINEL kuumsulatusliimipulgad
Toide	Võrgutoide, võrgukaabel
Soovitatav kasutus	Siseruumid, kuivad ja hästi ventileeritud ruumid
Tootja garantii	1 aasta
Ohutusjuhised	Ärge kasutage vedela liimiga, põletusoht, ärge jätke järelevalveta
Tootmisriik	Saksamaa
Müügijärgne teenindus	+33/3/20 30 34 00

Korduma kippuvad küsimused - GlueMatic 7011 STEINEL

Kuidas GlueMatic 7011 sisse ja välja lülitada?

Sisselülitamiseks vajutage nuppu SEES/VÄLJAS kaheks sekundiks. Väljalülitamiseks vajutage lühidalt üks kord sama nuppu.

Kuidas reguleerida seadme temperatuuri?

Vajutage nuppu SET (SEADISTUS) ja hoidke seda all. Seejärel kasutage nuppe ÜLES ja ALLA temperatuuri reguleerimiseks kraadi täpsusega vahemikus 40°C kuni 230°C. Vabastage SET, et kuvada praegune temperatuur.

Kuidas reguleerida käigu kohta väljastatava liimi kogust?

Kasutage küljel asuvat käigu reguleerimise liugurit. Tõmmake liimi etteandmise päästikut, seejärel liigutage liugur otsiku suunas koguse suurendamiseks või vastassuunas vähendamiseks.

Mida teha, kui ekraanil kuvatakse 'Err.'?

Kuvatav 'Err.' võib viidata maksimaalse temperatuuri ületamisele või anduri katkemisele/lühisele. Kui seade on kuum, laske sellel jahtuda, lülitage välja ja uuesti sisse. Kui probleem püsib, võtke ühendust müügijärgse teenindusega.

Kuidas otsikut vahetada?

Seade peab olema kuum, kuid vooluvõrgust lahti ühendatud. Kandke termokaitsekindaid. Keerake otsik lahti ilma päästikule vajutamata. Keerake uus otsik käsitsi kinni ja pingutage see tööriistaga 4,2 Nm.

Milliseid liimipulki kasutada koos GlueMatic 7011-ga?

Kasutage ainult originaalseid STEINEL kuumsulatusliimipulki. Saadaval on universaalsed, akrülaadi-, kiired, painduvad, madalsulavad ja polüuretaanist (PUR) pulgad.

Kuidas aktiveerida LOC (lukustatava juhtimise) funktsioon?

Juhusliku seadete muutmise vältimiseks on GlueMatic 7011 varustatud LOC-funktsiooniga. Selle aktiveerimiseks või deaktiveerimiseks võtke ühendust müügijärgse teenindusega numbril +33/3/20 30 34 00 juhiste saamiseks.

Kuidas kasutada ooterežiimi?

Ooterežiim alandab temperatuuri automaatselt pärast reguleeritava tegevusetuse perioodi. Viimane nupuvajutus määrab tegevusetuse alguse. Ooterežiimis vilgub LED või ekraan siniselt. See funktsioon on tehases välja lülitatud; võtke ühendust müügijärgse teenindusega selle konfigureerimiseks.

Mida teha, kui kuum liim puutub nahka?

Loputage kahjustatud piirkonda kohe külma veega. Ärge proovige kuumsulatusliimi nahalt eemaldada. Vajadusel pöörduge arsti poole.

Kuidas puhastada ja hooldada liimipüstolit?

Pärast kasutamist ühendage seade vooluvõrgust lahti ja laske sellel oma alusel täielikult jahtuda. Puhastage välispinda kuiva lapiga. Jahtunud liimitilgad eemalduvad kergemini. Ärge kunagi eemaldage liimipulka seadmest.

KASUTUSJUHEND GlueMatic 7011 STEINEL

Palun tutvuge enne kasutamist käesoleva kasutusjuhendiga. Sest üksnes asjakohasel ümberkäimisel on tagatud pikaajaline, usaldusväärne ja rikkevaba talitlus.

Soovime teile kuumliimipüstoli meeldivat kasutamist.

Käesoleva dokumendi kohta

Palun lugege hoolikalt läbi ja hoidke alles.

- Autoriõigusega kaitstud. Järeltrükk, ka väljavõtteliselt, ainult meie nõusolekul.

- Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud.

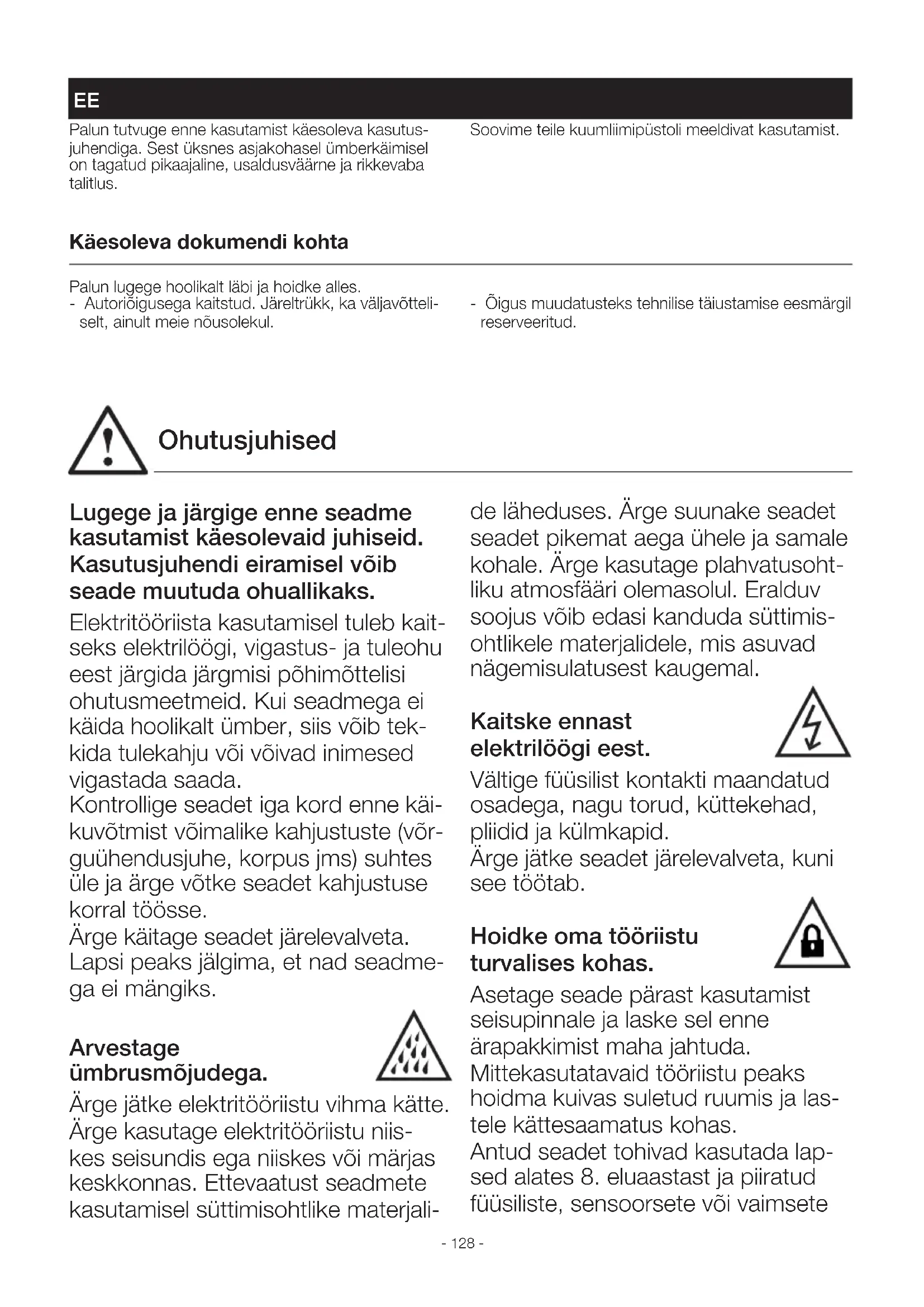

Ohutusjuhised

Lugege ja järgige enne seadme kasutamist käesolevaid juhiseid. Kasutusjuhendi eiramisel võib seade muutuda ohuallikaks.

Elektritööriista kasutamisel tuleb kaitseks elektrilöögi, vigastus- ja tuleohu eest järgida järgmisi põhimõttelisi ohutusmeetmeid. Kui seadmega ei käida hoolikalt ümber, siis võib tek-kida tulekahju või võivad inimesed vigastada saada.

Kontrollige seadet iga kord enne käikuvõtmist võimalike kahjustuste (võrguühendusjuhe, korpus jms) suhtes üle ja ärge võtke seadet kahjustuse korral töösse.

Ärge käitage seadet järelevalveta. Lapsi peaks jälgima, et nad seadmega ei mängiks.

Arvestage ümbrusmöjudega.

Ärge jätke elektritööriistu vihma kätte. Ärge kasutage elektritööriistu niiskes seisundis ega niiskes või märjas keskkonnas. Ettevaatust seadmete kasutamisel süttimisohtlike materjali-

de läheduses. Ärge suunake seadet seadet pikemat aega ühele ja samale kohale. Ärge kasutage plahvatusohtliku atmosfääri olemasolul. Eralduv soojus võib edasi kanduda süttimis- ohtlikele materjalidele, mis asuvad nägemisulatusest kaugemal.

Kaitske ennast elektrilöögi eest.

Vältige füüsilist kontakti maandatud osadega, nagu torud, küttekehad, pliidid ja külmkapid.

Ärge jätke seadet järelevalveta, kuni see töötab.

Hoidke oma tööriistu turvalises kohas.

Asetage seade pärast kasutamist seisupinnale ja laske sel enne ärapakkimist maha jahtuda.

Mittekasutatavaid tööriistu peaks hoidma kuivas suletud ruumis ja lastele kättesaamatus kohas.

Antud seadet tohivad kasutada lapsed alates 8. eluaastast ja piiratud füüsiliste, sensoorsete või vaimsete

võimete, puudulike kogemuste ning teadmistega isikud järelevalve all või juhul, kui neid on seadme ohutu kasutamise osas juhendatud ja nad mõistavad sellest tulenevaid ohte. Lapsed ei tohi seadmega mängida. Lapsed ei tohi puhastada ega teha hooldustööd ilma järelevalveta.

Ärge koormake oma tööriistu üle.

Need töötavad paremini ja ohutumalt esitatud võimsusvahemikus. Ärge kasutage kaablit seadme kandmiseks ega pistiku seinakontaktist väljatõmbamiseks. Kaitske kaablit kuumuse, öli ja teravate servade eest.

Pöörake tähelepanu mürgistele gaasidele ja süttimisohule.

Plastmasside, värvide ja sarnaste materjalide töötlemisel võivad vabaneda mürgised gaasid. Pöörake tähelepanu tule- ja süttimisohule. Kasutage isikliku ohutuse huvides ainult kasutusjuhendis mainitud või tööriista tootja poolt soovitatud või mainitud tarvikuid ning lisaseadmeid. Muude kui kasutusjuhendis või kataloogis soovitatud tööriistade või tarvikute kasutamine võib tähendada kehavigastuste ohtu.

Remont ainult elektrispetsialisti poolt.

Antud elektritööriist vastab asjaomas- tele ohutusnõuetele.

Remontida võib seadet ainult elektrispetsialist, sest vastasel juhul võib käitaja tekitada önnetusohu. Kui seadme võrguühendusjuhe saab kahjustada, siis ohtude vältimiseks tuleb see lasta välja vahetada tootjal, klienditeenindusel või sarnase kvalifikatsiooniga isikul.

Hoidke käesolevaid ohutusjuhiseid seadme juures.

Seadme elemendid

1 Korpus
2 Riputamisvõimalus
3õste seadistamine
4.iimipulga juhik
5 SISSE/VÄLJA-nupp

ÜLES-nupp temperatuuri töstmiseks (ainult GlueMatic 7011)

8LLA-nupp temperatuuri alandamiseks (ainult GlueMatic 7011)
9.CD infoekraan (ainult GlueMatic 7011)
10 Võrgukaabel
14lus (eemaldatav)
12 Etteandehoob
13ahetatav liimiotsak
14 Düüsiots

Tähtsad viited

• Mitte kasutada vedelaid liime või liimpahtleid!
• Otsak ja sulanud liim võivad olla üle 200 kraadi kuumad! Põletusoht!
• Põletusoht! Pärast kuuma liimi nahale sattumist: jahutage kohe külma veega maha. Ärge üritage sulavliimi nahalt eemaldada. Vajadusel pöörduge arsti poole.
• Pärast kuuma liimi silma sattumist: jahutage viivitamatult u 15 min jooksva vee all ja pöörduge kohe arsti poole.
• Liimitavad kohad peavad olema rasvavabad, kuivad ja hoolikalt puhastatud.
• Laitmatu talitlus tagatakse üksnes STEINELi originaal-liimipulkade kasutamisel.
• Mitte kasutada koos kergesti süttivate / põlevate ainetega.
• Riietuselt ei saa liimiplekke eemaldada.
• Kontrollige kuumustundlikke materjale sobivuse suhtes.

• Liimitilku on kõige parem eemaldada peale nende täielikku jahtumist.

• Ärge tömmake liimipulka seadmest välja. Seadmesse jooksev kuum liim võib kahjustusi põhjustada.

• Liim püsib optimaalselt, kui liimitav osa ühenda-takse pinnaga kohe pärast liimi pealekandmist.
• Pikemate tööpauside (kauem kui u 30 min) korral tömmata voolujuhtme pistik seinakontaktist välja.
• Seadme uute liimipulkadega täitmisel lasta padrunil soojeneda. Mitte mingil juhul seda jõuga lükata!
• Kruvige düüs pärast vahetust tööriistaga tugevalt (4,2 Nm) kinni, muidu ei ole düüs piisavalt lekke-kindel.
• Ülessoojenenud seade tuleb toetada alusele.
• Seda ei tohi panna küljele.
• Tömmake seadme pistik pärast kasutamist pistikupesast välja. Laske seadmel enne ladustamist täielikult maha jahtuda.
• Kui toitevarustus katkeb ja seejärel taastub, ei lülitu seade automaatselt uuesti töörežiimi.

Nõuetekohane kasutus

Kuumliimipüstol STEINELi algupäraste liimipulkadega kasutamiseks. Seadet võib kasutada ainult kuivades ja hästi ventileeritud siseruumides.

Kasutuselevõtmine

• Ühendage toitepistik pistikupessa.
• Lülitage seade sisse, vajutades kahe sekundi jooksul SISSE/VÄLJA-nuppu. Seade soojeneb kohe seadistatud temperatuurini.
• Kuumutusfaasis vilgub LED punaselt või helendab ekraan siniselt.
• Kui LED-tuli põleb punaselt või ekraan roheliselt, on valitud temperatuurivahemik saavutatud ja liimipüstol kasutusvalmis.
• Kui temperatuur on liiga kõrge, põleb LED-tuli või ekraan punaselt.
• Pistke kuumliimipulk läbi seadme taga oleva augu.
• Lülitage seade välja, vajutades korraks SISSE/VÄLJA-nuppu.

GlueMatic 7011 temperatuuri seadistamine

• Temperatuuri võib seadistada kraadi täpsusega vahemikus 40 kuni 230 kraadi. Tehases on temperatuur seadistatud väärtusele 190 kraadi.
• VajutageSET-nuppu 6. SET-nuppu all hoides valige temperatuur ÜLES/ALLA-nupu vajutamise teel 7 + 8. Valitud temperatuuri kuvatakse ekraanil.
• Kui lasete SET-nupu 6 lahti, kuvatakse taas kuumutuskambri tegelikku temperatuuri.
• Hoidke SET-nuppu all. Kui vajutate asjakohast nuppu pikemalt, suureneb või väheneb temperatuur ühekraadiste sammudega. Kui vajutate asjakohast nuppu vähemalt 3 sekundit, suureneb või väheneb temperatuur viiekraadiste sammudega.
• Ärge seadistage temperatuuri kuumliimi töötlustemperatuurist körgemaks!

Tõste seadistamine

• Tösteseadistusi saab individuaalselt valida nii, et saavutate kas töste kohta täpse liimikoguse või etteandehoova 12 mugava asendi.
• Kõrguse seadistamise tõukur 3 seadistab etteandehooba 12, vähendamaks või suurendamaks liimi kogust tõste kohta.
• Tõmmake etteandehooba ja seadistage tõukurit tõsteasendi seadistamiseks 3 nii kaugele düüsi suunas, kuni tõste kohta väljastatakse soovitud liimikogus või kuni saavutate etteandehoova mugava seadistuse.
• Seadistage algasendi saavutamiseks tõukur vastupidisesse suunda.

Düüsi vahetamine

Eriliste kasutusviiside jaoks on saadaval eriotsakud. Otsakute vahetamiseks peab seade olema soe, kuid vooluvõrgust eraldatud. Soojendage selleks seadet GluePRO 300 maksimaalselt 45 sekundit.

Seadet GlueMatic 7011 võib soojendada maksimaalselt 100 kraadini.

Kui temperatuur on saavutatud, lülitage seade välja.

1. Keerake vahetusotsak käsitsi peale.

GlueMatic 7011 täiendavad funktsioonid

GlueMatic 7011 täiendavad funktsioonid

LOC-funktsioon

Vältimaks valitud seadete soovimatut ümberseadistamist, on GlueMatic 7011 varustatud funktsiooniga Lockable Override Control (LOC). Saamaks teadmisi LOC-funktsiooni seadistamisviisi kohta, võtke palun ühendust meie teenindusega numbril 05245-448-188 ühendust.

Puhkerežiim

Puhkerežiimil langeb kuumutamistemperatuur pärast vabalt valitavat aega automaatselt temperatuurile, mida on võimalik ise seadistada. Sealjuures on oluline, millal viimati nuppu vajutati. Puhkerežiimi tunneb ära siniselt vilkuva LED-tule või siniselt vilkuva ekraani abil. Tehases on see funktsioon deaktiveeritud. Puhkere-žiimi seadistamisviisi kohta teabe saamiseks võtke palun ühendust meie teenindusega numbril 05245-448 188.

Leheküljel 3 asuvate tehniliste andmete selgitused

P × L × K Mõõtmed PmaxMaksimaalne võimsus, vattides
U Nimipinge	voltides P	^**	Nimivõimsustarve, vattides
T	Temperatuur, °Celsius	t_90	Soojendusaeg, minutites
m/t*	Voolukiirus ühes tunnis, kilogrammides	m	Kaal ilma võrgukaablita, grammides
* sõltuvalt temperatuurist ja liimi viskoossusest ** 30 s		liimimise / 60 s pausi tsükkel

Tarvikud

Teie edasimüüja hoiab mõned lisatarvikud teie jaoks käepärast

Düüsid

1. 3 mm pikiotsak, artiklinumber 052737
2. Peen pikiotsak, 1,5 mm, artiklinumber 052928
3. Suur pikiotsak, 4,5 mm, artiklinumber 052935

Liimipulgad

1. Universaalliimipulgad Flex, 300 mm, 600 g, artiklinumber 050092
2. Akrülaatliimipulgad Flex, 300 mm, 600 g, artiklinumber 052416
3. Liimipulgad Fast, 300 mm, 600 g, artiklinumber 052430
4. Liimipulgad Flex, 300 mm, 600 g, artiklinumber 052423
5. Liimipulgad Low Melt, 300 mm, 600 g, artiklinumber 052409
6. MR Liimipulgad Polyurethan (PUR) 250 mm 200 g artiklinumber 087388

Märkus

Pidage silmas kuumliimi kasutusjuhendit sisaldavat infolehte. Andmelehed ja täiendava teabe leiate veebi-lehelt www.steinel-professional.de.

GlueMatic 7011 olekunäidud ja veateated

Kuva Kütteseade Põhjus Abi

„--“ LOC-funktsioon onaktiivne	Lülitage LOC-funktsioon välja.(vt „GlueMatic 7011 täiendavad funktsioonid“)
„Err“. soe Maksimaalse tempera-tuuri ületamine	Laske jahtuda.Lülitage seade välja ja uuesti sisse.
„Err“. külm Anduri lühisvõi anduri purunemine	Vahetage küttekamber välja. Pöörduge selleks oma teeninduspartneri poole.

GluePRO 300 veateade

Seadme GluePRO 300 puhul antakse veast märku LED-tule kiire vilkumise kaudu.

Kui tõrget kuvatakse kauem kui 5 minutit, pöörduge oma teeninduspartneri poole.

Utiliseerimine

Elektriseadmed, lisatarvikud ja pakendid tuleb suuna-ta keskkonnateadlikku taaskasutusse.

Ärge visake elektriseadmeid olmejäätmete hulka!

Ainult ELi riikidele:

Vastavalt vanu elektri- ja elektroonikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvusvahelises öiguses tuleb kasutuskõlbmatud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.

Tootja garantii

Ostjana on teil müüja suhtes samuti seadusega sä- testatud puuduste kõrvaldamise õigusi või vastavalt pretensiooniõigusi. Kui teie asukohariigis on need õigused olemas, siis meie garantiideklaratsioon neid ei kärbi ega piira. Me anname teie STEINELi Professional sensortootele laitmatute omaduste ja nõuetekohase talitluse kohta 5-aastase garantii. Me garanteerime, et kõnealune toode on vaba materjali-, valmistamis- ja konstruktsioonivigadest. Me garanteerime kõigi elektrooniliste koostedetailide ja kaablite talitluskõlblikkuse ning et kasutatud val- mistamismaterjalid ja nende pealispind on puudus- tevabad.

Kaebuste esitamine:

kui soovite toote kohta esitada reklamatsiooni, siis palun saatke see komplektsena ja tasutud tarnega koos originaalostutšekiga, mis peab sisaldama ostukuupäeva andmeid ning toote nimetust meie edasimüüjale või otse meile, Fortronic AS, Tööstuse tee 7, 61715, Törvandi. Me soovitame teil ostutšekki seetõttu kuni garantiiaja möödumiseni hoolikalt alal hoida. STEINEL ei vastuta tagasisaatmise raames esinevate transpordikulude ja -riskide eest. Informat-siooni garantiijuhtumi kehtestamiseks saate meie kodulehelt www.fortronic.ee või www.steinel-professional.de/garantie Garantiijuhtumi esinemise või mõne toote kohta küsimuste tekkimise korral võite meile esmaspäevast reedeni 9.00–17.00 vahemikus teeninduse numbril [phone] helistada.
