GlueMatic 7011 - Lijmpistool STEINEL - Gratis gebruiksaanwijzing en handleiding

Producttype	Hetelijmpistool
Merk	STEINEL
Model	GlueMatic 7011
Temperatuurbereik	40 °C - 230 °C (regelbaar per graad)
Fabrieksinstelling temperatuur	190 °C
Display	LCD-scherm met LED
Slaglengte-instelling	Ja, om de hoeveelheid lijm per slag aan te passen
LOC-functie	Ja, vergrendeling van de instellingen
Rustmodus	Ja, automatische temperatuurverlaging na inactiviteit
Verwisselbare spuitmond	Ja, meerdere spuitmonden optioneel beschikbaar
Lijmtype	Originele STEINEL smeltlijmstiften
Voeding	Netstroom, netsnoer
Aanbevolen gebruik	Binnen, droge en goed geventileerde ruimtes
Fabrieksgarantie	1 jaar
Veiligheidsinstructies	Niet gebruiken met vloeibare lijm, kans op brandwonden, niet onbeheerd achterlaten
Fabricatieland	Duitsland
Klantenservice	+33/3/20 30 34 00

Veelgestelde vragen - GlueMatic 7011 STEINEL

Hoe zet ik de GlueMatic 7011 aan en uit?

Om aan te zetten, drukt u twee seconden op de AAN/UIT-drukknop. Om uit te zetten, drukt u kort eenmaal op dezelfde knop.

Hoe stel ik de temperatuur van het apparaat in?

Druk op de SET-knop (INSTELLEN) en houd deze ingedrukt. Gebruik vervolgens de OMHOOG- en OMLAAG-knoppen om de temperatuur per graad aan te passen tussen 40°C en 230°C. Laat SET los om de huidige temperatuur weer te geven.

Hoe pas ik de hoeveelheid lijm per slag aan?

Gebruik de slaginstellingsschuif aan de zijkant. Trek de lijmtoevoertrekker, verplaats de schuif vervolgens naar de spuitmond om de hoeveelheid te verhogen, of in tegengestelde richting om te verlagen.

Wat te doen bij weergave 'Err.' op het scherm?

De weergave 'Err.' kan duiden op overschrijding van de maximale temperatuur of een breuk/kortsluiting van de sensor. Als het apparaat heet is, laat het dan afkoelen, schakel het uit en weer in. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe vervang ik de spuitmond?

Het apparaat moet heet zijn maar losgekoppeld. Draag thermische beschermhandschoenen. Draai de spuitmond los zonder de trekker in te drukken. Schroef de nieuwe spuitmond met de hand vast en draai aan met 4,2 Nm met een gereedschap.

Welke lijmstiften gebruiken met de GlueMatic 7011?

Gebruik uitsluitend originele STEINEL smeltlijmstiften. Beschikbare referenties omvatten universele, acrylaat, snel, flex, low melt en polyurethaan (PUR) stiften.

Hoe activeer ik de LOC-functie (Lockable Override Control)?

Om onbedoelde veranderingen te voorkomen, beschikt de GlueMatic 7011 over de LOC-functie. Om deze te activeren of deactiveren, neem contact op met de klantenservice op +33/3/20 30 34 00 voor instructies.

Hoe gebruik ik de rustmodus?

De rustmodus verlaagt automatisch de temperatuur na een instelbare inactiviteitsperiode. De laatste druk op een knop bepaalt het begin van de inactiviteit. In rustmodus knippert de LED of het scherm blauw. Deze functie is fabrieksmatig uitgeschakeld; neem contact op met de klantenservice om deze in te stellen.

Wat te doen bij contact van hete lijm met de huid?

Spoel het getroffen gebied onmiddellijk met koud water. Probeer de smeltlijm niet van de huid te verwijderen. Raadpleeg indien nodig een arts.

Hoe reinig en onderhoud ik het lijmpistool?

Na gebruik het apparaat loskoppelen en volledig laten afkoelen op zijn standaard. Reinig de buitenkant met een droge doek. Afgekoelde lijmdruppels zijn gemakkelijker te verwijderen. Verwijder nooit de lijmstift uit het apparaat.

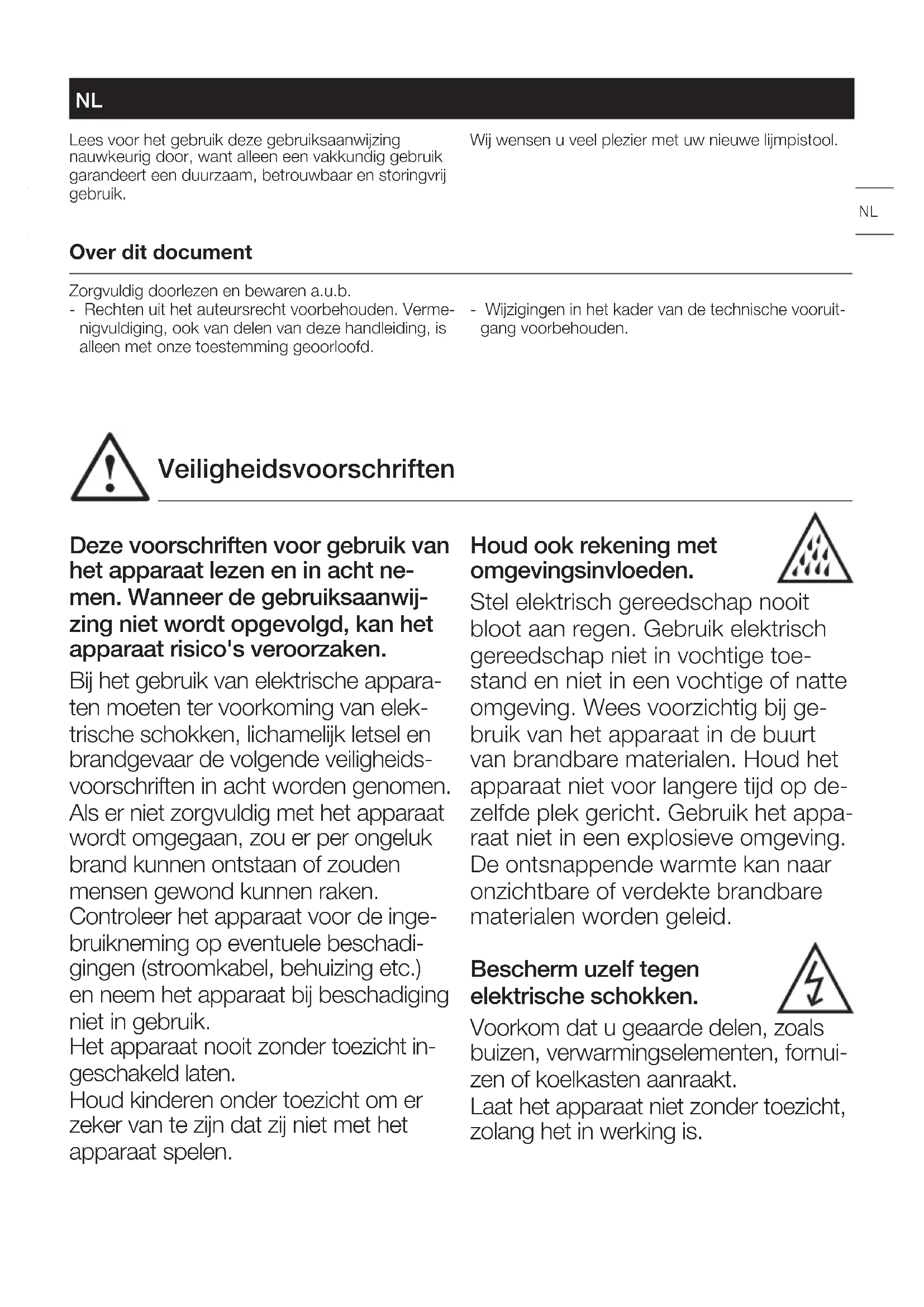

GEBRUIKSAANWIJZING GlueMatic 7011 STEINEL

Lees voor het gebruik deze gebruiksaanwijzing nauwkeurig door, want alleen een vakkundig gebruik garandeert een duurzaam, betrouwbaar en storingvrij gebruik.

Wij wensen u veel plezier met uw nieuwe lijmpistool.

NL

Over dit document

Zorgvuldig doorlezen en bewaren a.u.b.

- Rechten uit het auteursrecht voorbehouden. Vermenigvuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd.

- Wijzigingen in het kader van de technische vooruitgang voorbehouden.

Veiligheidsvoorschriften

Deze voorschriften voor gebruik van het apparaat lezen en in acht ne- men. Wanneer de gebruiksaanwij- zing niet wordt opgevolgd, kan het apparaat risico's veroorzaken.

Bij het gebruik van elektrische apparaten moeten ter voorkoming van elektrische schokken, lichamelijk letsel en brandgevaar de volgende veiligheidsvoorschriften in acht worden genomen. Als er niet zorgvuldig met het apparaat wordt omgegaan, zou er per ongeluk brand kunnen ontstaan of zouden mensen gewond kunnen raken.

Controleer het apparaat voor de ingebruikneming op eventuele beschadigingen (stroomkabel, behuizing etc.) en neem het apparaat bij beschadiging niet in gebruik.

Het apparaat nooit zonder toezicht ingeschakeld laten.

Houd kinderen onder toezicht om er zeker van te zijn dat zij niet met het apparaat spelen.

Houd ook rekening met omgevingsinvloeden.

Stel elektrisch gereedschap nooit bloot aan regen. Gebruik elektrisch gereedschap niet in vochtige toe-stand en niet in een vochtige of natte omgeving. Wees voorzichtig bij gebruik van het apparaat in de buurt van brandbare materialen. Houd het apparaat niet voor langere tijd op dezelfde plek gericht. Gebruik het apparaat niet in een explosieve omgeving. De ontsnappende warmte kan naar onzichtbare of verdekte brandbare materialen worden geleid.

Bescherm uzelf tegen elektrische schokken.

Voorkom dat u geaarde delen, zoals buizen, verwarmingselementen, fornui- zen of koelkasten aanraakt.

Laat het apparaat niet zonder toezicht, zolang het in werking is.

Berg uw gereedschap veilig op.

Zet het apparaat na gebruik op het stavlak en laat het afkoelen voordat u het opruimt.

Ongebruikt gereedschap moet droog, in een afgesloten ruimte en voor kinderen onbereikbaar worden opgeborgen.

Dit apparaat mag door kinderen vanaf 8 jaar en ook door mensen met beperkte fysieke, sensorische of psychische vaardigheden of met een gebrek aan ervaring of kennis worden gebruikt, indien zij dit onder toezicht doen of ingelicht werden over het veilige gebruik van het apparaat en de risico's die door het gebruik ontstaan.

Laat kinderen niet met het apparaat spelen.

Reinigings- en onderhoudswerkzaam- heden (door de gebruiker) mogen al- leen door kinderen worden uitgevoerd indien zij onder toezicht staan.

Voorkom overbelasting van uw gereedschap.

U werkt beter en veiliger binnen het aangegeven vermogen. Draag het apparaat niet aan de kabel en gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe voor-werpen.

Let op giftige gassen en ontbrandingsgevaar.

Bij de bewerking van kunststof, lak en soortgelijke materialen kunnen giftige gassen vrijkomen.

Let op brand- en ontbrandingsgevaar. Gebruik voor uw eigen veiligheid uitsluitend toebehoren en aanvullende apparatuur, die in de gebruiksaanwijzing genoemd zijn of door de producent van het apparaat aanbevolen of aangegeven worden.

Het gebruik van ander dan in de gebruiksaanwijzing of in de catalogus aanbevolen gereedschap of toebehoren kan leiden tot persoonlijk letsel.

Laat reparaties alleen door een elektrovakman uitvoeren.

Dit elektrische gereedschap voldoet aan de betreffende veiligheidsvoorschriften. Reparaties mogen uitsluitend worden verricht door een elektrovakman, anders kunnen ongelukken ontstaan voor de gebruiker. Als het netsnoer van dit apparaat wordt beschadigd, moet dit door de producent of zijn klantenservice of een soortgelijk gekwalificeerde persoon worden vervangen om risico's te vermijden.

Berg deze veiligheidsvoorschriften goed op bij het apparaat.

Apparaatelementen

1 Behuizing
2 Ophangmogelijkheid
3 Toevoer
Geleiding lijmpatroon
5 AAN / UIT-knop
SET-knop (alleen GlueMatic 7011)
OMHOOG-knop voor temperatuurverhoging (alleen GlueMatic 7011)

OMLAAG-knop voor temperatuurverlaging (alleen GlueMatic 7011)
Lcd info display (alleen GlueMatic 7011)
10 Netsnoer
Standaard (afneembaar)
12 Inschakelknop
Verwisselbaar mondstuk
1 Kapje mondstuk

Belangrijke informatie

• Gebruik geen vloeibare of pasta-achtige lijms-oorten!
• Het mondstuk en de gesmolten lijm kunnen meer dan 200 °C heet worden! Verbrandingsgevaar!
• Verbrandingsgevaar. Na contact van de hete lijm met de huid: onmiddellijk afkoelen met koud water. Probeer niet de smeltlijm van de huid te verwijderen. Eventueel een arts raadplegen.
• Na contact van de hete lijm met de ogen: on-middellijk ca. 15 min. lang onder stromend water afkoelen en meteen een arts raadplegen.
• De lijmplaatsen moeten vetvrij, droog en absoluut schoon zijn.
• Een onberispelijke werking wordt alleen gegarandeerd bij gebruik van originele STEINEL-lijmpatronen.
• Niet gebruiken in combinatie met licht ontvlamba-re of brandbare stoffen.
• Lijmvlekken op kleding kunnen niet worden verwijderd.
• Materialen die gevoelig zijn voor hitte eerst controleren op geschiktheid.

• Lijmdruppels kunnen het beste in koude staat worden verwijderd.

• Trek de lijmpatronen niet uit het apparaat. Hete lijm die in het apparaat loopt, kan beschadigingen veroorzaken.

• De lijmsterkte is optimaal wanneer de verbinding meteen na het aanbrengen van de lijm tot stand komt.
• Bij langere pauzes (meer dan 30 minuten) de stekker uit het stopcontact trekken.
• Bij het inschuiven van nieuwe lijmpatronen even wachten zodat het koude patroon kan opwarmen. Druk dit nooit met geweld in het apparaat!
• Nadat u een mondstuk heeft vervangen, moet u dit met gereedschap handvast (4,2 Nm) aandraaien, anders kan niet gegarandeerd worden dat het mondstuk dicht afsluit.
• Het opgewarmde apparaat moet op de standaard worden gezet.
• Het mag niet op de zijkant worden gelegd.
• Trek na gebruik de stekker van het apparaat uit het stopcontact. Laat het apparaat volledig afkoelen alvorens dit op te bergen.
• Het apparaat wordt in de geleverde staat niet automatisch weer ingeschakeld, wanneer de stroomtoevoer werd onderbroken en vervolgens weer hersteld.

Gebruik volgens de voorschriften

Lijmpistool voor gebruik van originele STEINEL-lijmpatronen. Alleen gebruiken in droge, goed geventileerde binnenruimtes.

Werking / functie

Ingebruikname

• Steek de stekker in een stopcontact.
• Het apparaat inschakelen door twee seconden op de AAN / UIT-knop te drukken. Het apparaat warmt onmiddellijk op tot de ingestelde temperatuur.
• Tijdens het opwarmen knippert het led-lampje rood resp. brandt het display blauw.
• Als het led-lampje rood brandt of het display groen, is de gekozen temperatuur bereikt en het lijmpistool klaar voor gebruik.
• Als de temperatuur te hoog is, brandt het led-lampje of het display rood.
• Steek het lijmpatroon in de opening aan de achterzijde van het apparaat.
• Schakel het apparaat uit door één keer kort op de AAN / UIT-knop te drukken.

Temperatuurinstelling GlueMatic 7011

• De temperatuur kan tot op de graad nauwkeurig worden ingesteld van 40 tot 230 graden Celsius. Af fabriek is de temperatuur ingesteld op 190 °C.
• Druk op de SET-knop 6. Stel met ingedrukte SET-knop de temperatuur in m.b.v. de OMHOOG- en OMLAAG-knop 7 + 8. De gekozen temperatuur wordt aangegeven op het display.
• Wanneer u de SET-knop 6 loslaat, wordt de actuele temperatuur in de verwarmingskamer weer getoond.
• Houd de SET-knop ingedrukt. Als u de betreffende knop langer ingedrukt houdt, gaat de temperatuur automatisch in 1-graden-stappen omhoog of omlaag. Als u de betreffende knop minimaal 3 seconden ingedrukt houdt, gaat de temperatuur in

5-graden-stappen omhoog of omlaag.

- De temperatuur niet hoger instellen dan de verwerkingstemperatuur van de smeltlijm!

Toevoer

• De toevoer kan individueel worden ingesteld, zodat u een nauwkeurige lijmhoeveelheid per keer kunt instellen of een comfortabele instelling van de inschakelknop 12 kunt bereiken.
• De schuif voor het verstellen van de toevoer 3 verstelt de inschakelknop 12, om de lijmhoeveelheid per keer te verlagen of verhogen.
• Trek aan de inschakelknop en verstel de schuif voor de toevoer 3 zover richting mondstuk, tot de gewenste lijmhoeveelheid per keer komt of u een comfortabele instelling van de inschakelknop bereikt.
• Verstel de schuif in de tegenovergestelde richting om de oorspronkelijke positie weer in te stellen.

Mondstuk wisselen

Voor speciale toepassingen zijn speciale mondstukken verkrijgbaar. Om het mondstuk te wisselen moet het apparaat warm, maar de stekker uit het stopcontact zijn. Verwarm de GluePRO 300 hiervoor maximaal 45 seconden.

De GlueMatic 7011 mag maximaal tot 100 °C worden opgewarmd.

Schakel het apparaat uit als de temperatuur is bereikt.

1. Pak het apparaat met isolerende handschoenen vast.

2. Het mondstuk 13 afschroeven.

Pak hierbij nooit de inschakelknop vast!

1. Schroef het andere mondstuk handvast aan.

Andere functies GlueMatic 7011

Andere functies GlueMatic 7011

LOC-functie

Om te voorkomen dat de gekozen instellingen per ongeluk worden versteld, beschikt de GlueMatic 7011 over de Lockable Override Control functie (LOC).

Neem a.u.b. contact op met onze serviceafdeling, telefoonnr. 0049 (0)5245-448-188, als u meer te we- ten wilt kommen over hoe de LOC-functie kan worden ingesteld.

Rustmodus

De rustmodus verlaagt de temperatuur in de verwarming na een instelbare tijd automatisch tot een instelbare temperatuur. Gerekend wordt hierbij vanaf de tijd, wanneer voor het laatst op een knop is gedrukt. De rusttoestand is te herkennen aan het blauw knipperende led-lampje of het blauw knipperende display. Af fabriek is deze functie gedeactiveerd. Neem a.u.b. contact op met onze serviceafdeling, telefoonnr. 0049 (0)5245-448-188, als u meer te weten wilt komen over hoe de rustmodus kan worden ingesteld.

Uitleg over de technische gegevens pagina 3

L×W×H Afmetingen PmaxMaximaal vermogen in watt
U Nominale spanning in volt P	o** Nominale	vermogensopname in watt
T Temperatuur in °Celsius t	190 Opwarmtijd	in minuten
m/t* Toevoervermogen kg per uur m	Gewicht zonder snper in gram
* Afhankelijk van de temperatuur en de lijmviscositeit ** Bij 30 sec. lijmen / 60 sec. pauze

NL

Toebehoren

U kunt toebehoren bij uw winkelier kopen:

Mondstukken

1. Lang mondstuk 3 mm art.nr. 052737
2. Lang mondstuk, smal, 1,5 mm art.nr. 052928
3. Lang mondstuk, breed, 4,5 mm art.nr. 052935

Lijmpatronen

1. Universal lijmpatronen 300 mm 600 g art.nr. 050092
2. Acrylate lijmpatronen 300 mm 600 g art.nr. 052416
3. Fast lijmpatronen 300 mm 600 g art.nr. 052430
4. Flex lijmpatronen 300 mm 600 g art.nr. 052423
5. Low Melt lijmpatronen 300 mm 600 g art.nr. 052409
6. MR Polyurethan (PUR) lijmpatronen 250 mm 200 g art.nr. 087388

Opmerking:

Neem het gegevensblad met de verwerkingsinstructies van de smeltlijm in acht. Gegevensbladen en andere informatie kunnen worden bekeken op

www.steinel-professional.de.

Statusmeldingen en foutmeldingen GlueMatic 7011

Melding	Verwarming	Oorzaak	Oplossing
„--“		LOC-functie actief	LOC-functie uitschakelen.(zie 'Andere functies GlueMatic 7011')
'Err'.	Warm	Maximumtemperatuu overscheden	Laten afkoelen.Apparaat uit- en weer inschakelen.
'Err'.	Koud	Kortsluiting of breuk voeler	Verwarmingskamer vervangen.Neem hiervoor a.u.b. contact op met uw servicepartner.

Foutmelding GluePRO 300

Bij de GluePRO 300 worden fouten aangegeven door het snel knipperen van de led-lampjes.

Neem a.u.b. contact op met uw servicepartner indien de fout langer dan 5 minuten blijft bestaan.

Verwijderen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten niet bij het huisvuil!

Alleen voor EU-landen:

Conform de geldende Europese richtlijn voor verbruikte elektrische en elektronische apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.

Fabrieksgarantie

Fabrieksgarantie van de firma STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Duitsland

Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geven wij als fabrikant u als klant graag garantie volgens de onderstaande voorwaarden:

De garantie dekt de vrijheid van gebreken die aan-toonbaar te wijten zijn aan materiaal- of fabricage-fouten en die onmiddellijk na ontdekking en binnen de garantieperiode aan ons worden gemeld. De garantie geldt voor alle STEINEL Professional-producten die in Nederland worden gekocht en gebruikt.

Onze garantiediensten voor consumenten

De volgende regelingen zijn van toepassing op consumenten. Een consument is iedere natuurlijke persoon die bij afsluiting van de koop niet in uitoefening van zijn commerciële of zelfstandige beroep handelt.

U heeft de keuze of wij garantie verlenen door het product gratis te repareren, gratis te vervangen (eventueel door een opvolgend model van dezelfde of hogere kwaliteit) of een creditnota uit te schrijven. De garantieperiode voor het door u gekochte STEI-NEL Professional-product bedraagt voor hetelucht- en smeltlijmproducten: 1 jaar

vanaf de datum van aankoop van het product. Wij nemen de transportkosten voor onze rekening, maar niet de transportrisico's van de retourzending.

Onze garantiediensten voor ondernemers

De volgende regelingen zijn van toepassing op ondernemers. Een ondernemer is een natuurlijke of rechtspersoon of een personenvennootschap met rechtspersoonlijkheid, die bij afsluiting van de koop in uitoefening van zijn commerciële of zelfstandige beroep handelt.

Wij hebben de keuze om de garantie te verlenen door de gebreken kosteloos te verhelpen, het product kosteloos te vervangen (eventueel door een opvolgend model van dezelfde of betere kwaliteit) of een creditnota uit te schrijven.

De garantieperiode voor het door u gekochte STEI-NEL Professional-product bedraagt voor hetelucht- en smeltlijmproducten: 1 jaar

vanaf de datum van aankoop van het product. In het kader van de garantieservice dragen wij niet uw kosten die noodzakelijk zijn voor de uitvoering achteraf en dragen wij niet uw kosten voor de verwijdering van het defecte product en de installatie van een vervangend product.

Wettelijke rechten bij gebreken, kosteloosheid

De hier beschreven diensten gelden als aanvulling op de wettelijke garantierechten – met inbegrip van speciale beschermende bepalingen voor consumenten – en beperken of vervangen deze niet. De uitoefening van uw wettelijke rechten in geval van gebreken is kosteloos.

Uitzonderingen op de garantie

Uitdrukkelijk uitgesloten van deze garantie zijn alle vervangbare lichtbronnen.

Verder is garantie uitgesloten:

• bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van productonderdelen of gebreken aan het STEINEL Professional-product, die het gevolg zijn van gebruiksslijtage of andere natuurlijke slijtage,
• bij een niet regelconform of onjuist gebruik van het product, of indien de bedieningsinstructies niet werden nageleefd,
• wanneer aanpassingen en andere veranderingen eigenmachtig werden uitgevoerd bij het product of de gebreken veroorzaakt worden door het gebruik van accessoires, aanvullende onderdelen of reserveonderdelen die geen originele STEI-NEL-delen zijn,
• indien het onderhoud en de verzorging van de producten niet conform de bedieningshandleiding werden uitgevoerd,
• wanneer de montage en installatie niet volgens de installatievoorschriften van STEINEL werden uitgevoerd,
• bij transportschade of -verliezen.

Geldigheid van het Duitse recht

Op deze voorwaarden is Duits recht van toepassing, het Weens Koopverdrag (CISG) wordt uitgesloten.

Garantie claimen

Indien u aanspraak wilt maken op de garantie, stuur uw product dan samen met het originele aanko-opbewijs met vermelding van de aankoopdatum en de productaanduiding naar uw speciaalzaak of rechtstreeks naar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantieperiode is verlopen.

IT

1. Garā sprausla 3 mm art. nr. 052737
2. Garā sprausla smalka 1,5 mm art. nr. 052928
3. Garā sprausla liela 4,5 mm art. nr. 052935

Līmes stienīši

1. Universălie lîmes stieniši 300 mm 600 g art. nr. 050092
2. Akrilāta līmes stienīši 300 mm 600 g art. nr. 052416
3. Fast limes stieniši 300 mm 600 g art. nr. 052430
4. Flex limes stieniši 300 mm 600 g art. nr. 052423
5. Low Melt līmes stienīši 300 mm 600 g art. nr. 052409
6. MR līmes stienīši Polyurethan (PUR) 250 mm 200 g art.-nr. 087388

Norāde!
