ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SolarMax 2500 UBBINK

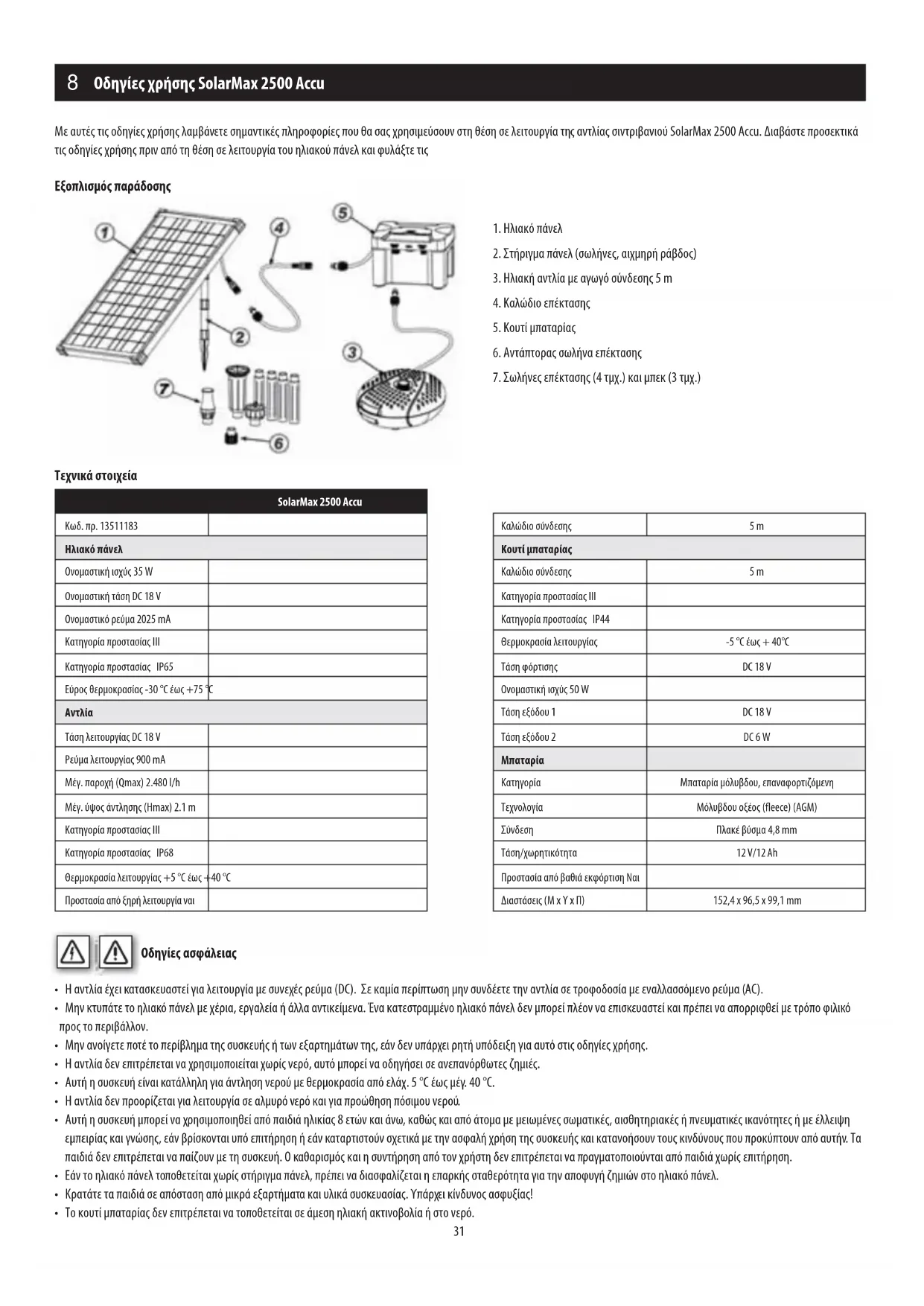

Με αυτές τις οδηγίες χρήσης λαμβάνετε σημαντικές πληροφορίες που θα σας χρησιμεύσουν στη θέση σε λειτουργία της αντλίας σιντριβανιού SolarMax 2500 Accu. Διαβάστε προσεκτικά τις οδηγίες χρήσης πριν από τη θέση σε λειτουργία του ηλιακού πάνελ και φυλάξτε τις Εξοπλισμός παράδοσης

SolarMax 2500 Accu Κωδ. πρ. 13511183 Ηλιακό πάνελ Ονομαστική ισχύς 35 W Ονομαστική τάση DC 18 V Ονομαστικό ρεύμα 2025 mA Κατηγορία προστασίας III Κατηγορία προστασίας IP65 Εύρος θερμοκρασίας -30 °C έως +75 °C

Τάση λειτουργίας DC 18 V Ρεύμα λειτουργίας 900 mA Μέγ. παροχή (Qmax) 2.480 l/h Μέγ. ύψος άντλησης (Hmax) 2.1 m Κατηγορία προστασίας III Κατηγορία προστασίας IP68 Θερμοκρασία λειτουργίας +5 °C έως +40 °C Προστασία από ξηρή λειτουργία ναι Οδηγίες ασφάλειας

• Η αντλία έχει κατασκευαστεί για λειτουργία με συνεχές ρεύμα (DC). Σε καμία περίπτωση μην συνδέετε την αντλία σε τροφοδοσία με εναλλασσόμενο ρεύμα (AC).

• Μην κτυπάτε το ηλιακό πάνελ με χέρια, εργαλεία ή άλλα αντικείμενα. Ένα κατεστραμμένο ηλιακό πάνελ δεν μπορεί πλέον να επισκευαστεί και πρέπει να απορριφθεί με τρόπο φιλικό προς το περιβάλλον.

• Μην ανοίγετε ποτέ το περίβλημα της συσκευής ή των εξαρτημάτων της, εάν δεν υπάρχει ρητή υπόδειξη για αυτό στις οδηγίες χρήσης.

• Η αντλία δεν επιτρέπεται να χρησιμοποιείται χωρίς νερό, αυτό μπορεί να οδηγήσει σε ανεπανόρθωτες ζημιές.

• Αυτή η συσκευή είναι κατάλληλη για άντληση νερού με θερμοκρασία από ελάχ. 5 °C έως μέγ. 40 °C.

• Η αντλία δεν προορίζεται για λειτουργία σε αλμυρό νερό και για προώθηση πόσιμου νερού.

• Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω, καθώς και από άτομα με μειωμένες σωματικές, αισθητηριακές ή πνευματικές ικανότητες ή με έλλειψη εμπειρίας και γνώσης, εάν βρίσκονται υπό επιτήρηση ή εάν καταρτιστούν σχετικά με την ασφαλή χρήση της συσκευής και κατανοήσουν τους κινδύνους που προκύπτουν από αυτήν. Τα παιδιά δεν επιτρέπεται να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση από τον χρήστη δεν επιτρέπεται να πραγματοποιούνται από παιδιά χωρίς επιτήρηση.

• Εάν το ηλιακό πάνελ τοποθετείται χωρίς στήριγμα πάνελ, πρέπει να διασφαλίζεται η επαρκής σταθερότητα για την αποφυγή ζημιών στο ηλιακό πάνελ.

• Κρατάτε τα παιδιά σε απόσταση από μικρά εξαρτήματα και υλικά συσκευασίας. Υπάρχει κίνδυνος ασφυξίας!

• Το κουτί μπαταρίας δεν επιτρέπεται να τοποθετείται σε άμεση ηλιακή ακτινοβολία ή στο νερό.

2. Στήριγμα πάνελ (σωλήνες, αιχμηρή ράβδος)

3. Ηλιακή αντλία με αγωγό σύνδεσης 5 m

4. Καλώδιο επέκτασης

6. Αντάπτορας σωλήνα επέκτασης

7. Σωλήνες επέκτασης (4 τμχ.) και μπεκ (3 τμχ.)

Τεχνικά στοιχεία Καλώδιο σύνδεσης 5 m Κουτί μπαταρίας Καλώδιο σύνδεσης 5 m Κατηγορία προστασίας III Κατηγορία προστασίας IP44 Θερμοκρασία λειτουργίας -5 °C έως + 40°C Τάση φόρτισης DC 18 V Ονομαστική ισχύς 50 W Τάση εξόδου 1 DC 18 V Τάση εξόδου 2 DC 6 W

Κατηγορία Μπαταρία μόλυβδου, επαναφορτιζόμενη Τεχνολογία Μόλυβδου οξέος (eece) (AGM) Σύνδεση Πλακέ βύσμα 4,8 mm Τάση/χωρητικότητα 12 V/12 Ah Προστασία από βαθιά εκφόρτιση Ναι Διαστάσεις (Μ x Υ x Π) 152,4 x 96,5 x 99,1 mmΟδηγίες χρήσης SolarMax 2500 Accu

Συναρμολόγηση και θέση σε λειτουργία

1. Ξετυλίξτε τελείως το καλώδιο σύνδεσης της αντλίας.

2. Βιδώστε τον αντάπτορα για τους σωλήνες επέκτασης στην έξοδο της αντλίας.

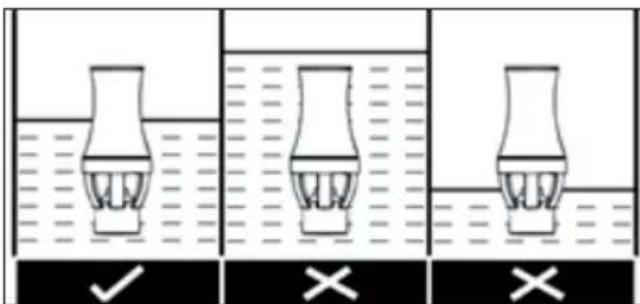

3. Συνδέστε μεταξύ τους τον κατάλληλο αριθμό σωλήνων επέκτασης και τοποθετήστε το μπεκ σιντριβανιού που επιλέξατε. Τοποθετήστε την επέκταση σωλήνων στον αντάπτορα σωλήνων στην αντλία. Ηφαίστειο: βεβαιωθείτε ότι η κεφαλή ψεκασμού δεν βρίσκεται σε μεγάλη απόσταση από την επιφάνεια του νερού, για να μεγιστοποιήσετε το ύψος του σιντριβανιού ηφαιστείου. Καμπάνα μανιτάρι: το μπεκ πρέπει να είναι τοποθετημένο σε μεγάλη απόσταση από την επιφάνεια του νερού. Το μέγεθος της καμπάνας μανιτάρι μπορεί να ρυθμιστεί πιέζοντας προς τα κάτω ή ανυψώνοντας το επάνω μέρος του μπεκ. Όσο μεγαλύτερο είναι το κενό για την έξοδο του νερού τόσο μικρότερη είναι η καμπάνα μανιτάρι. Σιντριβάνι αφρώδους πίδακα: βεβαιωθείτε ότι τα έξι ανοίγματα εκτροπής ροής της κεφαλής του μπεκ βρίσκονται πάντα κάτω από το νερό. . 4. Τοποθετήστε την αντλία στη λίμνη. Αποφύγετε την τοποθέτηση ακριβώς στον πάτο της λίμνης, επειδή εκεί αναρροφώνται πολλές ακαθαρσίες από την αντλία και λερώνεται γρήγορα. 5. Συνδέστε το στήριγμα του ηλιακού πάνελ (σωλήνες και αιχμηρή ράβδος) και στερεώστε το στην πίσω πλευρά του ηλιακού πάνελ.

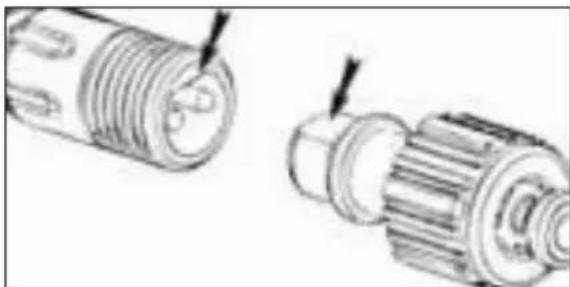

6. Συνδέστε το βύσμα του κουτιού μπαταρίας στο ηλιακό πάνελ και βιδώστε σφιχτά τον δακτύλιο συγκράτησης.

Προβλεπόμενη χρήση Αυτό το προϊόν προορίζεται αποκλειστικά για χρήση από ιδιώτες σε μικρές λιμνούλες κήπου. Για τη λειτουργία της αντλίας απαιτείται άμεση ηλιακή ακτινοβολία. Η μπαταρία φορτίζεται από την ηλιακή ακτινοβολία. Εάν η τάση της μπαταρίας βρίσκεται στην ένδειξη ετοιμότητας λειτουργίας, τότε η αντλία ενεργοποιείται. Στο σκοτάδι η αντλία τροφοδοτείται από την μπαταρία ανάλογα με τη στάθμη της φόρτισης για έως και αρκετές ώρες. Η απόδοση της αντλίας μπορεί να αλλάξει με ένα ποτενσιόμετρο. Η μπαταρία προστατεύεται με ηλεκτρονικό σύστημα από βαθιά εκφόρτιση, υπερφόρτιση και βραχυκύκλωμα. Προσοχή! Οι βυσματικές συνδέσεις διαθέτουν προστασία πολικότητας, γι‘ αυτό μην ασκείτε πίεση κατά τη σύνδεση του βύσματος.Οδηγίες χρήσης SolarMax 2500 Accu

Φροντίδα και συντήρηση Ηλιακό πάνελ Στο ηλιακό πάνελ μπορεί να σχηματιστούν εναποθέσεις σκόνης, ρύπων ή φυλλωμάτων. Μπορείτε να τις απομακρύνετε με ένα πανί από μικροΐνες και με καθαριστικό τζαμιών. Ηλιακή αντλία Εάν υπάρχει απώλεια απόδοσης της αντλίας ή εάν μετά από ένα ορισμένο χρονικό διάστημα δεν λειτουργεί πλέον, τότε καθαρίστε την αντλία ακολουθώντας τα εξής βήματα.

1) Αποσυνδέστε το καλώδιο της αντλίας από το ηλιακό πάνελ.

2) Απασφαλίστε το επάνω και το κάτω μέρος του περιβλήματος της αντλίας, πιέζοντας τα κουμπώματα και στις δύο απέναντι πλευρές του περιβλήματος της αντλίας κι έπειτα ανυψώστε το επάνω μέρος του περιβλήματος της αντλίας (βλ. εικ. 1 και 2)

3) Αφαιρέστε την αντλία και ανοίξτε το κάλυμμα του ρότορα στρέφοντας αριστερόστροφα (βλέπε εικ. 3)

4) Αφαιρέστε τον ρότορα από τον άξονα ρότορα (βλ. σχ. 4)

6) Καθαρίστε και πλύνετε τα μεμονωμένα εξαρτήματα.

7) Συναρμολογήστε την αντλία με την αντίστροφη σειρά

Προσοχή! Κατά τις εργασίες καθαρισμού προσέχετε τον κεραμικό άξονα. Μπορεί να σπάσει εύκολα. Προστατέψτε την αντλία και το κουτί μπαταρίας από παγετό! Η αντλία πρέπει να τίθεται εκτός λειτουργίας κατά τους κρύους μήνες του χειμώνα. Καθαρίστε την αντλία με χλιαρό νερό, αποθηκεύστε ολόκληρο το σύστημα σε μέρος ανθεκτικό στον πάγο. Το κουτί μπαταρίας πρέπει να αποθηκεύεται, αν είναι δυνατόν, σε κατάσταση πλήρους φόρτισης.

7. Τώρα συνδέστε το βύσμα της αντλίας στην υποδοχή „OUTPUT 1 DC 18V“ (Έξοδος 1 DC 18V) στο κουτί μπαταρίας.

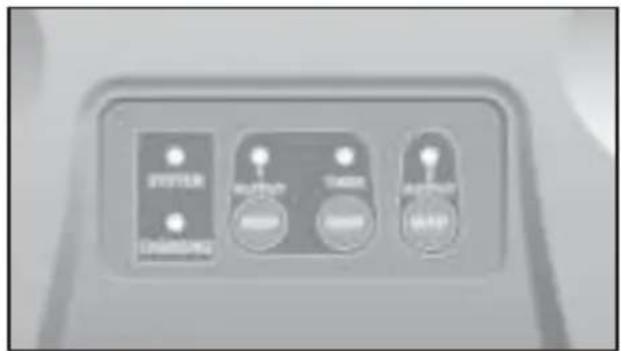

8. Θέστε τον διακόπτη „SYSTEM ON/OFF“ (Σύστημα ON/OFF) στη θέση „ON“. Η ένδειξη LED „SYSTEM“ (Σύστημα) ανάβει ΠΡΑΣΙΝΗ, όταν η μπαταρία είναι φορτισμένη και η αντλία μπορεί να ενεργοποιηθεί. Υπόδειξη: η ένδειξη LED „SYSTEM“ (Σύστημα) έχει δύο χρώματα. Εάν η ένδειξη ανάβει ΚΟΚΚΙΝΗ, τότε η αντλία δεν λειτουργεί, επειδή η μπαταρία έχει πολύ χαμηλή στάθμη ή φορτίζεται για πρώτη φορά. Η μπαταρία, ωστόσο, φορτίζεται σε λιγότερο από μία ημέρα με ηλιοφάνεια. Η ένδειξη LED „CHARGING“ (Φόρτιση) ανάβει ΚΙΤΡΙΝΗ κατά τη διάρκεια της φάσης φόρτισης, ανεξαρτήτως του εάν το σύστημα είναι ενεργοποιημένο ή απενεργοποιημένο. Η διαδικασία φόρτισης ολοκληρώνεται αυτόματα, όταν η μπαταρία φορτίσει πλήρως.

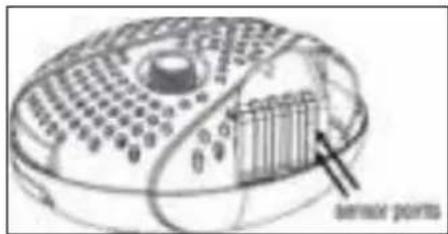

Η αντλία διαθέτει ενσωματωμένη λειτουργία προστασίας από ξηρή λειτουργία. Γι‘ αυτό, στη μία πλευρά του σώματος της αντλίας υπάρχουν δύο σημεία αισθητήρα (μη ορατά από έξω). Εάν το ένα ή και τα δύο σημεία αισθητήρα δεν βρίσκονται κάτω από το νερό, η αντλία σταματά να λειτουργεί.

9. Ενεργοποιήστε την υποδοχή εξόδου 1 (OUTPUT 1) (Έξοδος 1), πατώντας το

πλήκτρο ON/OFF. Εάν η έξοδος είναι ενεργοποιημένη (ON), η ένδειξη ανάβει ΠΡΑΣΙΝΗ και αρχίζει η λειτουργία της αντλίας. Για να διακόψετε τη λειτουργία της αντλίας, απενεργοποιήστε την υποδοχή εξόδου 1, πατώντας το κουμπί ON/OFF.

10. Με το πλήκτρο „TIMER ON/OFF“ (Χρονοδιακόπτης ON/OFF) η αντλία που έχει

συνδεθεί στην υποδοχή εξόδου 1 μπορεί να χρησιμοποιηθεί σε διαρκή ή σε περιοδική λειτουργία. - Διαρκής λειτουργία TIMER OFF (Χρονοδιακόπτης OFF), δηλ. η περιοδική λειτουργία είναι απενεργοποιημένη και η αντλία λειτουργεί διαρκώς. Αυτή η λειτουργία είναι διαθέσιμη, όταν η ένδειξη SYSTEM (Σύστημα) ανάβει πράσινη. - Περιοδική λειτουργία TIMER ON (Χρονοδιακόπτης ON), δηλ. η αντλία λειτουργεί 10 λεπτά ανά ώρα. Αυτή η λειτουργία είναι χρήσιμη για την εξοικονόμηση της χωρητικότητας της μπαταρίας, π.χ. σε μέρες με συννεφιά.

11. Η υποδοχή εξόδου 2 (OUTPUT 2) (Έξοδος 2) παρέχει τροφοδοσία συνεχούς

ρεύματος 6 Volt για προαιρετικές επιπρόσθετες συσκευές, όπως π.χ. έναν φωτισμό με LED. Αυτή η υποδοχή δεν διαθέτει λειτουργία χρονοδιακόπτη.

12. Τοποθετήστε το ηλιακό πάνελ σε ηλιόλουστο σημείο, χωρίς σκίαση.

13. Βεβαιωθείτε ότι το ηλιακό πάνελ βρίσκεται πάντα πλήρως βυθισμένο μέσα στο νερό.

14. Το ηλιακό σετ σιντριβανιού SolarMax 2500 Accu είναι τώρα έτοιμο για λειτουργίαΟδηγίες χρήσης SolarMax 2500 Accu

Αντικατάσταση μπαταρίας

1. Αφαιρέστε τις 6 βίδες στο κάτω μέρος από το καπάκι του κουτιού μπαταρίας και αφαιρέστε το κάλυμμα.

2. Αφαιρέστε τον ακροδέκτη του κόκκινου ή του καφέ καλωδίου στον θετικό πόλο (+) και κατόπιν τον ακροδέκτη του μπλε καλωδίου στον αρνητικό πόλο (-) της μπαταρίας.

3. Αφαιρέστε την παλιά μπαταρία και τοποθετήστε την μπαταρία.

4. Συνδέστε τον ακροδέκτη του μπλε καλωδίου στον αρνητικό πόλο (-) και κατόπιν τον ακροδέκτη του κόκκινου ή του καφέ καλωδίου στον θετικό πόλο (+) της μπαταρίας.

5. Το κουτί μπαταρίας είναι τώρα και πάλι έτοιμο για λειτουργία.

RESOLUÇÃO DE PROBLEMAS

Πρόβλημα Πιθανή αιτία Λύση Η αντλία δεν λειτουργεί Δεν υπάρχει σύνδεση στο ηλιακό πάνελ Ελέγξτε την ηλεκτρική σύνδεση ανάμεσα στο κουτί μπαταρίας και στο ηλιακό πάνελ. Ο διακόπτης System (Σύστημα) έχει τεθεί στη θέση "OFF" Θέστε τον διακόπτη System (Σύστημα) στη θέση "ON" Ο διακόπτης Timer (Χρονοδιακόπτης) έχει τεθεί στη θέση "ON". Θέστε τον διακόπτη Timer στη θέση "OFF" Ενεργοποίηση της προστασίας από ξηρή λειτουργία Βεβαιωθείτε ότι η αντλία βρίσκεται πλήρως βυθισμένη μέσα στο νερό. Η μπαταρία είναι πολύ παλιά Αντικαταστήστε την μπαταρία Μπλοκαρισμένη φτερωτή Καθαρίστε την αντλία, όπως περιγράφεται στο "Καθαρισμός και συντήρηση" Η ένδειξη System (Σύστημα) είναι ΚΟΚΚΙΝΗ Πολύ λίγη ηλιοφάνεια για τη φόρτιση της μπαταρίας, Περιμένετε για ηλιοφάνεια, για να φορτιστεί και πάλι η

Η αντλία λειτουργεί, αλλά δεν υπάρχει ροή νερού Είναι φραγμένη η έξοδος της αντλίας ή το μπεκ σιντριβανιού Καθαρίστε την έξοδο της αντλίας, τους ανοδικούς σωλήνες και το ακροφύσιο σιντριβανιού.

Ο φθαρμένος ηλεκτρικός εξοπλισμός δεν πρέπει να απορρίπτεται με τα οικιακά απορρίμματα. Πριν φέρετε την παλιά σας συσκευή στο σημείο συλλογής της περιοχής σας, αφαιρέστε τις τοποθετημένες μπαταρίες και απορρίψτε τις ξεχωριστά από το προϊόν! Για περισσότερες πληροφορίες μπορείτε να απευθυνθείτε στον έμπορό σας ή την εταιρεία συλλογής απορριμμάτων Εγγύηση κατασκευαστή Για αυτό το προϊόν προσφέρουμε εγγύηση 2 ετών για την απόδοση και τα υλικά που ισχύει από την ημερομηνία της αγοράς. Για τη χρήση των αξιώσεων της εγγύησης, πρέπει να επισυνάπτεται η αυθεντική απόδειξη αγοράς. Οι επισκευές στο πλαίσιο της εγγύησης επιτρέπεται να εκτελούνται αποκλειστικά από την εξουσιοδοτημένη εξυπηρέτηση πελατών. Αυτή η εγγύηση δεν περιλαμβάνει τις φυσιολογικές φθορές, τροποποιήσεις, επεξεργασίες, ζημιές από απροσεξίες, παρεμβολές από τρίτους, τομείς χρήσης για τους οποίους δεν έχει σχεδιαστεί το προϊόν ή πλήρως ή μερικώς αποσυναρμολογημένα προϊόντα.

Δήλωση συμμόρφωσης Η υπογράφουσα εταιρεία UBBINK GARDEN BV δηλώνει με αποκλειστική της ευθύνη ότι η συσκευή SolarMax 2500 Accu πληροί τις απαιτήσεις της οδηγίας της ΕΕ 2014/30/ΕΕ (Ηλεκτρομαγνητική συμβατότητα). Εφαρμόζονται τα ακόλουθα εναρμονισμένα πρότυπα: EN 61000-6-3:2007+A1:2011 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 61000-6-1:2007

Σύμφωνα με το κανονιστικό πλαίσιο σχετικά με τις μπαταρίες, οι τελικοί καταναλωτές είναι υποχρεωμένοι από τον νόμο για την επιστροφή των χρησιμοποιημένων μπαταριών! Μπορείτε να επιστρέψετε δωρεάν τις χρησιμοποιημένες μπαταρίες στα σημεία συλλογής της περιοχής σας ή οπουδήποτε πωλούνται μπαταρίες. Απαγορεύεται η απόρριψη με τα οικιακά απορρίμματα! Προστασία του περιβάλλοντοςBetjeningsvejledning SolarMax 2500 Accu
