Producttype	Zonnepomp voor tuinfontein
Merk	Ubbink
Model	SolarMax 2500 Accu
Artikelnummer	13511183
Maximaal debiet (Qmax)	2480 l/h
Maximale opvoerhoogte (Hmax)	2,1 m
Voeding	Zonnepaneel 35 W, 18 V DC; accu 12 V / 12 Ah (lood-gel AGM)
Bedrijfsspanning pomp	18 V DC
Bedrijfsstroom pomp	900 mA
Beschermingsgraad pomp	IP68
Beschermingsgraad zonnemodule	IP65
Beschermingsgraad accublok	IP44
Bedrijfstemperatuur pomp	+5 °C tot +40 °C
Bedrijfstemperatuur zonnemodule	-30 °C tot +75 °C
Lengte aansluitkabel pomp	5 m
Afmetingen accu (L x h x b)	152,4 x 96,5 x 99,1 mm
Belangrijkste functies	Zonne-energie met accuopslag, timer (continu of 10 min/uur), 6 V uitgang voor accessoires, droogloopbeveiliging, diepontladingsbeveiliging
Onderhoud en reiniging	Reinig het zonnemodule met een microvezeldoek en glasreiniger; demonteer de pomp om de rotor en de keramische as te reinigen
Veiligheid	Niet droog laten draaien; niet gebruiken in zeewater; beschermen tegen vorst; accu in de winter opgeladen opslaan
Onderdelen en repareerbaarheid	Accu vervangbaar (lood 12 V / 12 Ah, platte connectoren 4,8 mm); rotor en afdichtingen toegankelijk na demontage
Garantie	2 jaar onderdelen en arbeid (op vertoon van aankoopbewijs)

Veelgestelde vragen - SolarMax 2500 UBBINK

Hoe installeer ik de SolarMax 2500 pomp?

Plaats de pomp in de vijver, vermijd de bodem om aanzuigen van vuil te verminderen. Monteer de steun van het zonnemodule en bevestig deze aan het paneel. Verbind het accublok met de module, en de pomp met de OUTPUT 1-uitgang. Zet de SYSTEM-schakelaar op ON en activeer de uitgang met de ON/OFF-knop.

Waarom werkt de pomp niet terwijl de zon schijnt?

Controleer of de SYSTEM-schakelaar op ON staat en de OUTPUT 1-uitgang is geactiveerd (ON/OFF-knop). Zorg ervoor dat de TIMER op OFF staat als u continu wilt laten werken. Controleer ook of de pomp goed ondergedompeld is: de droogloopbeveiliging stopt de pomp als de sensoren niet onder water zijn.

Wat betekent het rode SYSTEM-lampje?

Het rode SYSTEM-lampje geeft aan dat de accu te leeg is om de pomp te laten werken. Wacht tot het zonnepaneel de accu oplaadt. Het gele CHARGING-lampje brandt tijdens het laden. Na een zonnige dag zou de accu voldoende opgeladen moeten zijn.

Hoe maak ik de pomp schoon?

Koppel de pomp los van het accublok. Klik de behuizing van de pomp open, verwijder de pomp, schroef de rotorafdekking los (linksom), haal de rotor eruit. Reinig alle onderdelen met lauw water, let op de keramische as die kwetsbaar is. Monteer in omgekeerde volgorde.

Kan ik de pomp in de winter gebruiken?

Nee, de pomp en het accublok moeten tegen vorst worden beschermd. Reinig in de winter de pomp en bewaar het geheel vorstvrij. De accu moet volledig opgeladen worden opgeslagen.

Hoe vervang ik de accu van het accublok?

Verwijder de 6 schroeven onder het deksel van het accublok. Koppel eerst de rode pool (positief) los, daarna de blauwe (negatief) van de oude accu. Plaats de nieuwe accu (lood 12 V / 12 Ah, platte connectoren 4,8 mm) door eerst de blauwe op de negatieve aan te sluiten, dan de rode op de positieve. Sluit het deksel.

Wat is het bereik van de pompkabel?

De aansluitkabel van de pomp is 5 meter lang. Er wordt een verlengkabel meegeleverd in de kit om de afstand tot het accublok te vergroten.

Kan ik de OUTPUT 2-uitgang gebruiken?

Ja, de OUTPUT 2-uitgang levert een spanning van 6 V DC voor accessoires zoals LED-verlichting. Deze uitgang wordt niet door de timer geregeld.

Hoe stel ik het debiet van de pomp in?

Het debiet kan worden aangepast met een potentiometer op het accublok. Draai eraan om het debiet te verhogen of te verlagen naar wens.

Wat te doen als de pomp draait maar geen water produceert?

Controleer of de uitgang van de pomp, de verlengbuizen en de fonteinsproeier niet verstopt zijn. Reinig ze indien nodig. Zorg er ook voor dat de pomp volledig ondergedompeld is.

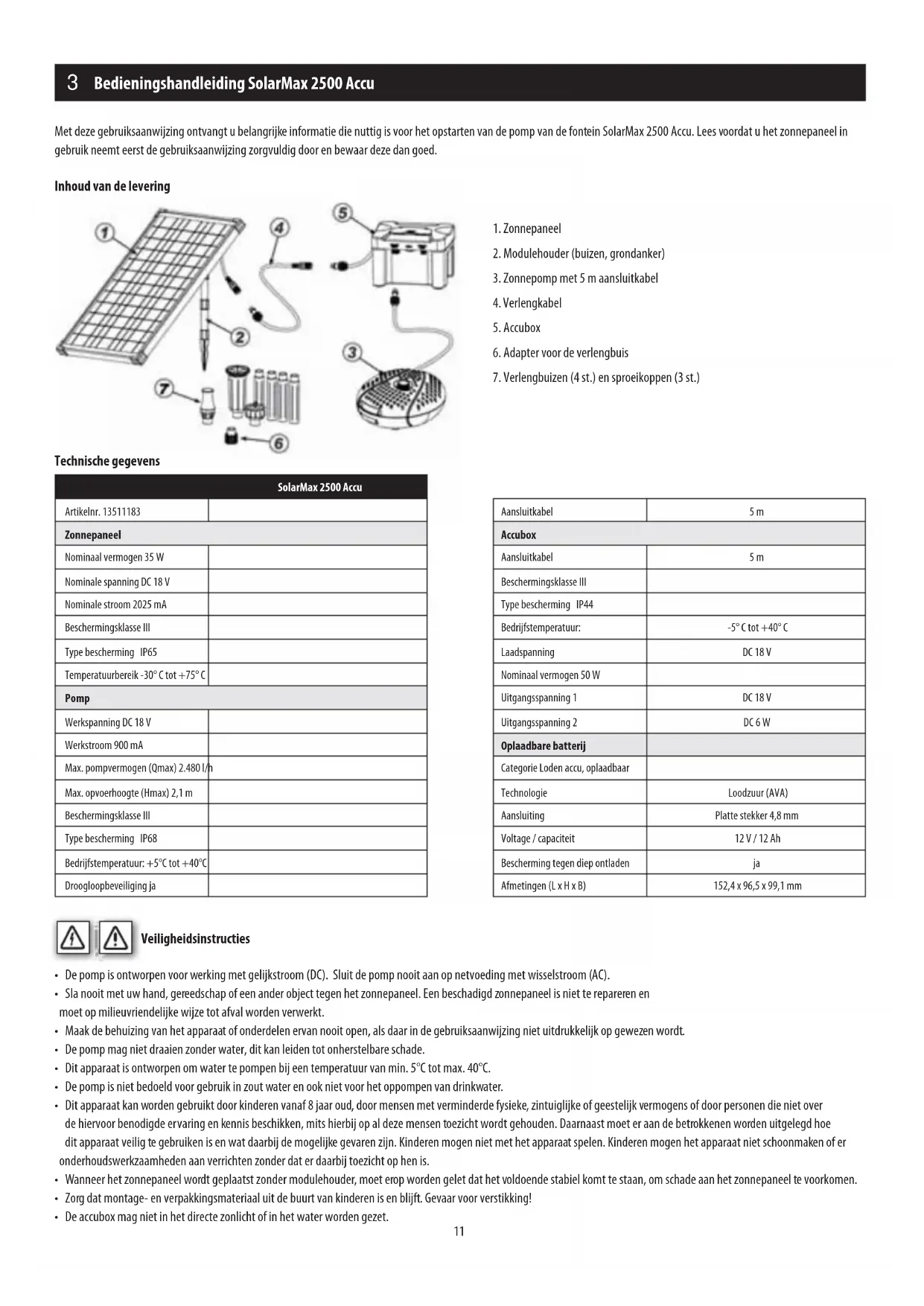

GEBRUIKSAANWIJZING SolarMax 2500 UBBINK

Met deze gebruiksaanwijzing ontvangt u belangrijke informatie die nuttig is voor het opstarten van de pomp van de fontein SolarMax 2500 Accu. Lees voordat u het zonnepaneel in gebruik neemt eerst de gebruiksaanwijzing zorgvuldig door en bewaar deze dan goed.

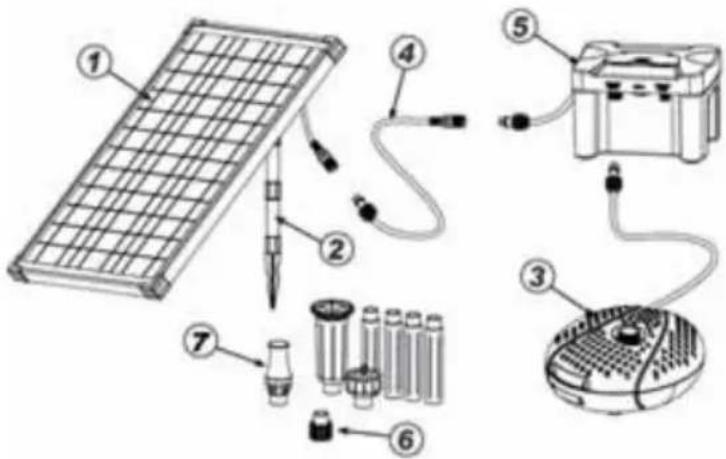

Inhoud van de levering

1. Zonnepaneel
2. Modulehouder (buizen, grondanker)
3. Zonnepomp met 5 m aansluitkabel
4. Verlengkabel
5. Accubox
6. Adapter voor de verlengbuis
7. Verlengbuizen (4 st.) en sproeikoppen (3 st.)

Technische gegevens

SolarMax 2500 Accu
Artikelnr. 13511183
Zonnepaneel
Nominaal vermogen 35 W
Nominale spanning DC 18 V
Nominale stroom 2025 mA
Beschermingsklasse III
Type bescherming IP65
Temperatuurbereik -30°C tot +75°C
Pomp
Werkspanning DC 18 V
Werkstroom 900 mA
Max. pompvermogen (Qmax) 2.480 l/h
Max. opvoerhoogte (Hmax) 2,1 m
Beschermingsklasse III
Type bescherming IP68
Bedrijfstemperatuur: +5°C tot +40°C
Droogloopbeveiliging ja

Aansluitkabel	5 m
Accubox
Aansluitkabel	5 m
Beschermingsklasse III
Type bescherming IP44
Bedrijfstemperatuur:	-5°C tot +40°C
Laadspanning	DC 18 V
Nominaal vermogen 50 W
Uitgangsspanning 1	DC 18 V
Uitgangsspanning 2	DC 6 W
Oplaadbare batterij
Categorie Loden accu, oplaadbaar
Technologie	Loodzuur (AVA)
Aansluiting	Platte stekker 4,8 mm
Voltage / capaciteit	12 V / 12 Ah
Bescherming tegen diep ontladen	ja
Afmetingen (L x H x B)	152,4 x 96,5 x 99,1 mm

Veiligheidsinstructies

• De pomp is ontworpen voor werking met gelijkstroom (DC). Sluit de pomp nooit aan op netvoeding met wisselstroom (AC).
• Sla nooit met uw hand, gereedschap of een ander object tegen het zonnepaneel. Een beschadigd zonnepaneel is niet te repareren en moet op milieuvriendelijke wijze tot afval worden verwerkt.
• Maak de behuizing van het apparaat of onderdelen ervan nooit open, als daar in de gebruiksaanwijzing niet uitdrukkelijk op gewezen wordt.
• De pomp mag niet draaien zonder water, dit kan leiden tot onherstelbare schade.
• Dit apparaat is ontworpen om water te pompen bij een temperatuur van min. 5°C tot max. 40°C.
• De pomp is niet bedoeld voor gebruik in zout water en ook niet voor het oppompen van drinkwater.
• Zorg dat montage- en verpakkingsmateriaal uit de buurt van kinderen is en blijft. Gevaar voor verstikking!
• De accubox mag niet in het directe zonlicht of in het water worden gezet.

- Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar oud, door mensen met verminderde fysieke, zintuiglijke of geestelijk vermogens of door personen die niet over de hiervoor benodigde ervaring en kennis beschikken, mits hierbij op al deze mensen toezicht wordt gehouden. Daarnaast moet er aan de betrokkenen worden uitgelegd hoe dit apparaat veilig te gebruiken is en wat daarbij de mogelijke gevaren zijn. Kinderen mogen niet met het apparaat spelen. Kinderen mogen het apparaat niet schoonmaken of er onderhoudswerkzaamheden aan verrichten zonder dat er daarbij toezicht op hen is.

• Wanneer het zonnepaneel wordt geplaatst zonder modulehouder, moet erop worden gelet dat het voldoende stabiel komt te staan, om schade aan het zonnepaneel te voorkomen.

3 Bedieningshandleiding SolarMax 2500 Accu

maal gebruik van de installatie

Dit product is uitsluitend bedoeld voor privégebruik in kleine tuinvijvers. Om de pomp te laten werken is direct zonlicht vereist. Bij blootstelling aan zonlicht wordt de accu geladen. Zodra de spanning van de accu een bedrijfsklaar niveau heeft bereikt, wordt de pomp ingeschakeld. Bij duisternis krijgt de pomp van stroom van de accu, afhankelijk van de status van de lading tot enkele uren. Het pompvermogen kan worden gewijzigd via een potentiometer.

De accu wordt door de elektronica beschermd tegen diep ontladen, overbeladen en kortsluiting.

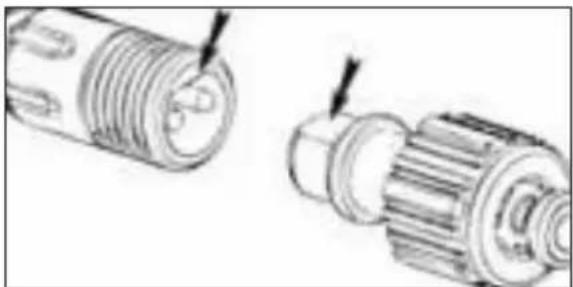

Attentie! De stekkerverbindingen zijn beschermd tegen verkeerd ompolen; gebruik daarom geen geweld wanneer u ze aanbrengt.

tage en ingebruikname

1. Rol de verbindingskabel van de pomp volledig uit.
2. Schroef de adapter voor de verlengbuizen op de uitlaat van de pomp.
3. Schuif het benodigde aantal verlengbuizen in elkaar en zet daar de door u gekozen fonteinsproeier op. Breng de op die manier verlengde buis aan op de adapter voor de buis op de pomp.

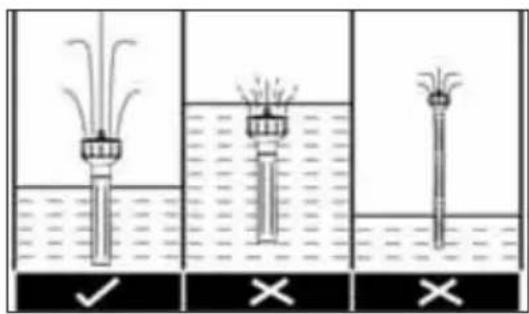

Vulcan: controleer of de sproeikop zich niet te ver boven het wateroppervlak bevindt, om de Vulkan fontein maar van een zo groot mogelijke hoogte te laten neerkomen.

Waterbel: de sproeikop moet ver boven het wateroppervlak worden geplaatst. De grootte van de waterbel kan worden afgesteld door het bovenste gedeelte van de sproeier omlaag of omhoog te duwen. Hoe groter de spleet van de wateruitlaat, des te kleiner de waterbel zal zijn.

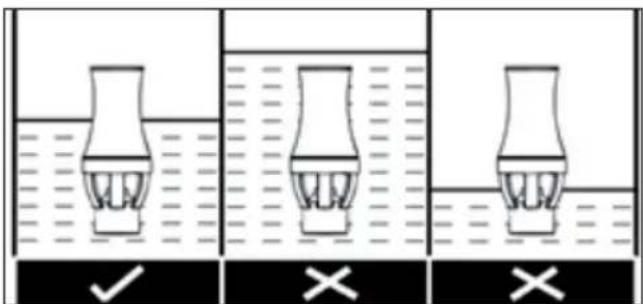

Schuimborrelaar: controleer of de zes openingen in de sproeier die de stroom aftakken zich altijd onder het water bevinden.

1. Plaats de pomp in de vijver. Een plek direct op de bodem van de vijver kunt u beter vermijden, omdat daar altijd veel vuil door de pomp wordt aangezogen, met als gevolg dat deze snel verstopt raakt.
2. Zet de houder van de module van het zonnepaneel (buizen en grondanker) in elkaar en bevestig dit dan zo aan de achterkant van het zonnepaneel.
3. Steek de stekker van de accubox in het zonnepaneel en draai de borgring dan vast.

3 Bedieningshandleiding SolarMax 2500 Accu

1. Doe de stekker van de pomp in het stopcontact „OUTPUT 1 DC 18V“ op de accubox.
2. Zet de schakelaar „SYSTEM on/off“ op „ON“. Het LED-lampje „SYSTEM“ brandt groen zodra de accu is opgeladen en de pomp kan worden ingeschakeld.

Opmerking: het LED-lampje „SYSTEM“ is tweekleurig. Geeft het lampje ROOD licht, dan zal de pomp niet werken omdat de accu nog maar weinig lading heeft of voor het eerst wordt opgeladen. Om de accu volledig op te laden, hoeft het systeem niet eens een hele dag in de zon te staan. Het LED-lampje „CHARGING“ geeft tijdens het laden een geel licht, ongeacht of het systeem ingeschakeld is of niet. Het laden stopt automatisch als de accu tot zijn maximale laadcapaciteit is opgeladen. Het opladen van de accu altijd heeft voorrang op het laten draaien van de pomp.

1. Activeer uitgangsbus 1 (OUTPUT 1) door op ON/OFF te drukken. Wanneer de uitgang ingeschakeld (ON) is, geeft het indicatielampje GROEN licht en begint de pomp te draaien. Om de pomp stil te zetten, zet u uitgangsbus 1 uit door op ON/OFF te drukken.

2. Met de knop „TIMER ON/OFF kan de pomp die op uitgangsbus 1 is aangesloten in de continue of de intervalmodus draaien.

3. TIMER OFF Continue modus, d.w.z. de intervalmodus is gedeactiveerd en de pomp loopt permanent. Deze modus is alleen beschikbaar als het SYSTEM-lampje groen licht geeft.

4. TIMER ON Intervalmodus, d.w.z. de pomp loopt 10 minuten per uur. Deze modus is handig om de capaciteit van de accu te ontzien, bijv. op bewolkte dagen.

5. De uitgangsbus 2 (OUTPUT 2) geeft een 6-volts DC-voeding voor extra aangeschafte apparatuur, zoals LED-verlichting. Deze aansluiting heeft geen timerfunctie.

6. Plaats het zonnepaneel op een zonnige, schaduwvrije plek.
7. Zorg ervoor dat de zonnepomp altijd volledig in het water is ondergedompeld.
8. De zonne-fonteinset SolarMax 2500 Accu is nu klaar voor gebruik.

Opmerking

De pomp heeft een ingebouwde bescherming tegen drooglopen. Daarvoor bevinden zich aan de ene kant van de behuizing van de pomp twee sensorpunten (van buitenaf niet zichtbaar). Zodra één van beide sensorpunten niet langer onder water staat, stopt de pomp vanzelf.

Er kunnen zich op het zonnepaneel afzettingen vormen van stof, vuil of bladeren. Deze kunt u met een microvezeldoekje en wat glasreiniger verwijderen.

Zonnepomp

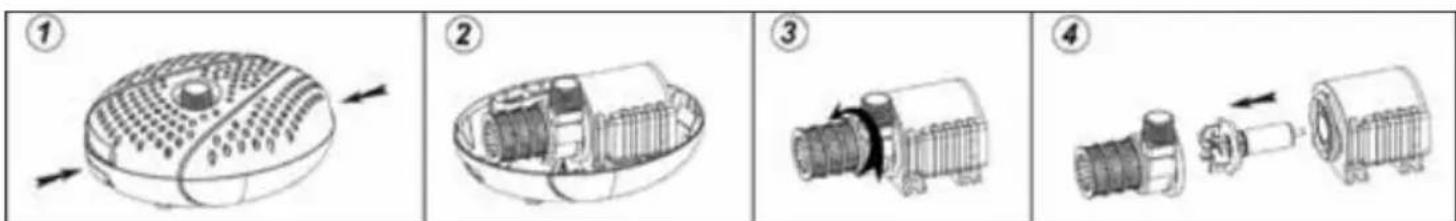

Wanneer de capaciteit van de pomp minder wordt of deze na een bepaalde tijd helemaal niet meer loopt, moet u de pomp als volgt schoonmaken.

1) Maak de kabel van de pomp los van het zonnepaneel.
2) Het bovenste en onderste deel van de behuizing moet u ontgrendelen door de sluitingen aan de beide tegenoverliggende zijden daarvan in te drukken en vervolgens het bovenste gedeelte eraf te halen (zie afb. 1 en 2).
3) Neem de pomp eruit en haal de afdekplaat van de rotor los door deze tegen de wijzers van de klok in te draaien (zie afb. 3)
4) Trek de rotor uit zijn sleuf (zie afb. 4)
6) Maak de diverse onderdelen schoon en spoel ze af.
7) Monteer de pomp in omgekeerde volgorde

Attentie! Wees bij het schoonmaken altijd voorzichtig met de keramische as. Deze raakt gemakkelijk beschadigd.

De pomp en de accubox beschermen tegen vorst!

In de koude wintermaanden moet de pomp buiten bedrijf worden gesteld. Maak de pomp schoon met lauw water en bewaar het gehele systeem op een vorstvrije plek. De accubox moet liefst in volgeladen toestand worden opgeslagen.

3 Bedieningshandleiding SolarMax 2500 Accu

Vervanging van de accu

1. Verwijder de zes schroeven onder het batterijklepje van de accubox en verwijder het klepje dan.
2. Trek de klem van de rode of bruine kabel aan de pluspool (+) los en vervolgens ook de klem van de blauwe kabel aan de minpool (-) van de accu.
3. Neem de oude accu weg en zet er de nieuwe voor in de plaats.
4. Breng de klem van de blauwe kabel aan op de minpool (-) en vervolgens de klem van de rode of bruine kabel op de pluspool (+) van de accu.
5. De accubox is nu weer gereed voor gebruik.

PROBLEMEN OPLOSSEN

Probleem Mogelijke oorzaak Oplossing
De pomp loopt niet	Geen verbinding met het zonnepaneel	De elektrische verbinding tussen accubox en zonnepaneel controleren.
	Systeemknop staat op "OFF" Systeemknop op "ON" zetten
	Timerschakelaar staat op "ON". Timerschakelaar op "OFF" zetten
	Droogloopbeveiliging heeft gereageerd	Zorg ervoor dat de pomp volledig in het water is ondergedompeld.
	Accu te oud Accu vervangen
	Schoepenwiel geblokkeerd	Reinig de pomp zoals beschreven in "Schoonmaken en onderhoud"
Systeemlampje licht ROOD op Niet genoeg zonlicht om de accu te laden		Wacht tot de zon weer gaat schijnen, zodat de accu kan worden opgeladen
De pomp loopt, maar er komt geen water Pompuitgang of fonteinsproeier is verstopt		Reinig de uitgang van de pomp, de stijgleidingen en de fonteinsproeier.

Garantie

Voor dit product verlenen wij een garantie van 2 jaar op materiaal- of fabricagefouten, geldig vanaf de datum van aankoop. Om een beroep op garantie te kunnen doen, moet het originele aankoopbewijs worden overlegd. Reparaties onder garantie mogen uitsluitend worden uitgevoerd door een daartoe bevoegde servicedienst. Uitgesloten van deze garantie zijn beschadigingen die het gevolg zijn van normale slijtage, eigenmachtig aangebrachte wijzigingen of revisies, schade veroorzaakt door onzorgvuldigheid, externe invloeden of door vormen van toepassing waarvoor het product niet ontworpen is, of producten die geheel of gedeeltelijk werden gedemonteerd.

Milieubescherming

	1. PProduct:Afgedankte elektrische apparatuur mag niet met huishoudelijk afval worden weggegooid. Voordat u het oude apparaat inlevert bij het inzamelpunt bij u in de buurt, moet u daar eerst de batterijen uit verwijderen en deze apart afgeven bij het milieudepot! Neem voor meer informatie contact op met uw dealer of het afvalverwerkingsbedrijf.
	2. Product:Eindgebruikers zijn volgens de wet verplicht opgebruikte accu’s in te leveren. Uw opgebruikte accu’s kunt u kosteloos inleveren bij de inzamelpunten bij u in de gemeente en verder overal waar accu’s worden verkocht. Ze mogen niet met het normale huisvuil worden meegegeven!

Conformiteitsverklaring

De ondergetekende bedrijf UBBINK GARDEN BV verklaart op eigen verantwoordelijkheid dat de apparatuur SolarMax 2500 Accu voldoet aan de eisen van EU-richtlijn 2014/30/EG (elektromagnetische compatibiliteit). De volgende geharmoniseerde normen zijn toegepast:

EN 61000-6-3:2007+A1:2011

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 61000-6-1:2007
