SolarMax 2500 - насос UBBINK - Бесплатное руководство пользователя

Тип продукта	Солнечный насос для садового фонтана
Бренд	Ubbink
Модель	SolarMax 2500 Accu
Артикул	13511183
Максимальный расход (Qmax)	2480 л/ч
Максимальная высота подачи (Hmax)	2,1 м
Электропитание	Солнечная панель 35 Вт, 18 В пост. тока; аккумулятор 12 В / 12 А·ч (свинцово-гелевый AGM)
Рабочее напряжение насоса	18 В пост. тока
Рабочий ток насоса	900 мА
Степень защиты насоса	IP68
Степень защиты солнечного модуля	IP65
Степень защиты аккумуляторного блока	IP44
Рабочая температура насоса	от +5 °C до +40 °C
Рабочая температура солнечного модуля	от -30 °C до +75 °C
Длина соединительного кабеля насоса	5 м
Размеры аккумулятора (Д x В x Ш)	152,4 x 96,5 x 99,1 мм
Основные функции	Солнечная работа с аккумуляторным накопителем, таймер (непрерывный или 10 мин/ч), выход 6 В для аксессуаров, защита от сухого хода, защита от глубокого разряда
Обслуживание и очистка	Очищать солнечный модуль микрофибровой тканью и средством для мытья стекол; разбирать насос для очистки ротора и керамического вала
Безопасность	Не допускать работы без воды; не использовать в морской воде; защищать от замерзания; хранить аккумулятор заряженным зимой
Запасные части и ремонтопригодность	Аккумулятор заменяемый (свинцовый 12 В / 12 А·ч, плоские разъемы 4,8 мм); ротор и уплотнения доступны после разборки
Гарантия	2 года на запчасти и работу (при предъявлении чека)

Часто задаваемые вопросы - SolarMax 2500 UBBINK

Как установить насос SolarMax 2500?

Поместите насос в пруд, избегайте дна, чтобы уменьшить всасывание грязи. Соберите опору солнечного модуля и закрепите её на панели. Подключите аккумуляторный блок к модулю, затем насос к выходу OUTPUT 1. Установите переключатель SYSTEM в положение ON и активируйте выход кнопкой ON/OFF.

Почему насос не работает, хотя светит солнце?

Проверьте, что переключатель SYSTEM находится в положении ON и выход OUTPUT 1 активирован (кнопка ON/OFF). Убедитесь, что TIMER установлен в OFF, если требуется непрерывная работа. Также проверьте, что насос полностью погружен: защита от сухого хода отключает его, если датчики не находятся под водой.

Что означает красный индикатор SYSTEM?

Красный индикатор SYSTEM указывает, что аккумулятор слишком разряжен для работы насоса. Необходимо подождать, пока солнечная панель зарядит аккумулятор. Желтый индикатор CHARGING загорается во время зарядки. После солнечного дня аккумулятор должен быть достаточно заряжен.

Как очистить насос?

Отключите насос от аккумуляторного блока. Отщелкните корпус насоса, извлеките насос, отвинтите крышку ротора (против часовой стрелки), выньте ротор. Промойте все детали теплой водой, осторожно обращаясь с керамическим валом, который хрупок. Соберите в обратном порядке.

Можно ли использовать насос зимой?

Нет, насос и аккумуляторный блок должны быть защищены от замерзания. Зимой очистите насос и храните всё в защищенном от замерзания месте. Аккумулятор должен храниться полностью заряженным.

Как заменить аккумулятор в аккумуляторном блоке?

Выкрутите 6 винтов под крышкой аккумуляторного блока. Отсоедините сначала красную клемму (плюс), затем синюю (минус) от старого аккумулятора. Установите новый аккумулятор (свинцовый 12 В / 12 А·ч, плоские разъемы 4,8 мм), подключая сначала синюю к минусу, затем красную к плюсу. Закройте крышку.

Какова длина кабеля насоса?

Соединительный кабель насоса имеет длину 5 метров. В комплект входит удлинительный кабель для увеличения расстояния до аккумуляторного блока.

Можно ли использовать выход OUTPUT 2?

Да, выход OUTPUT 2 обеспечивает напряжение 6 В пост. тока для аксессуаров, таких как светодиодное освещение. Этот выход не управляется таймером.

Как отрегулировать расход насоса?

Расход можно регулировать с помощью потенциометра на аккумуляторном блоке. Поворачивайте его для увеличения или уменьшения расхода по вашему усмотрению.

Что делать, если насос работает, но не подает воду?

Проверьте, не забиты ли выход насоса, удлинительные трубки и насадка фонтана. При необходимости очистите их. Также убедитесь, что насос полностью погружен в воду.

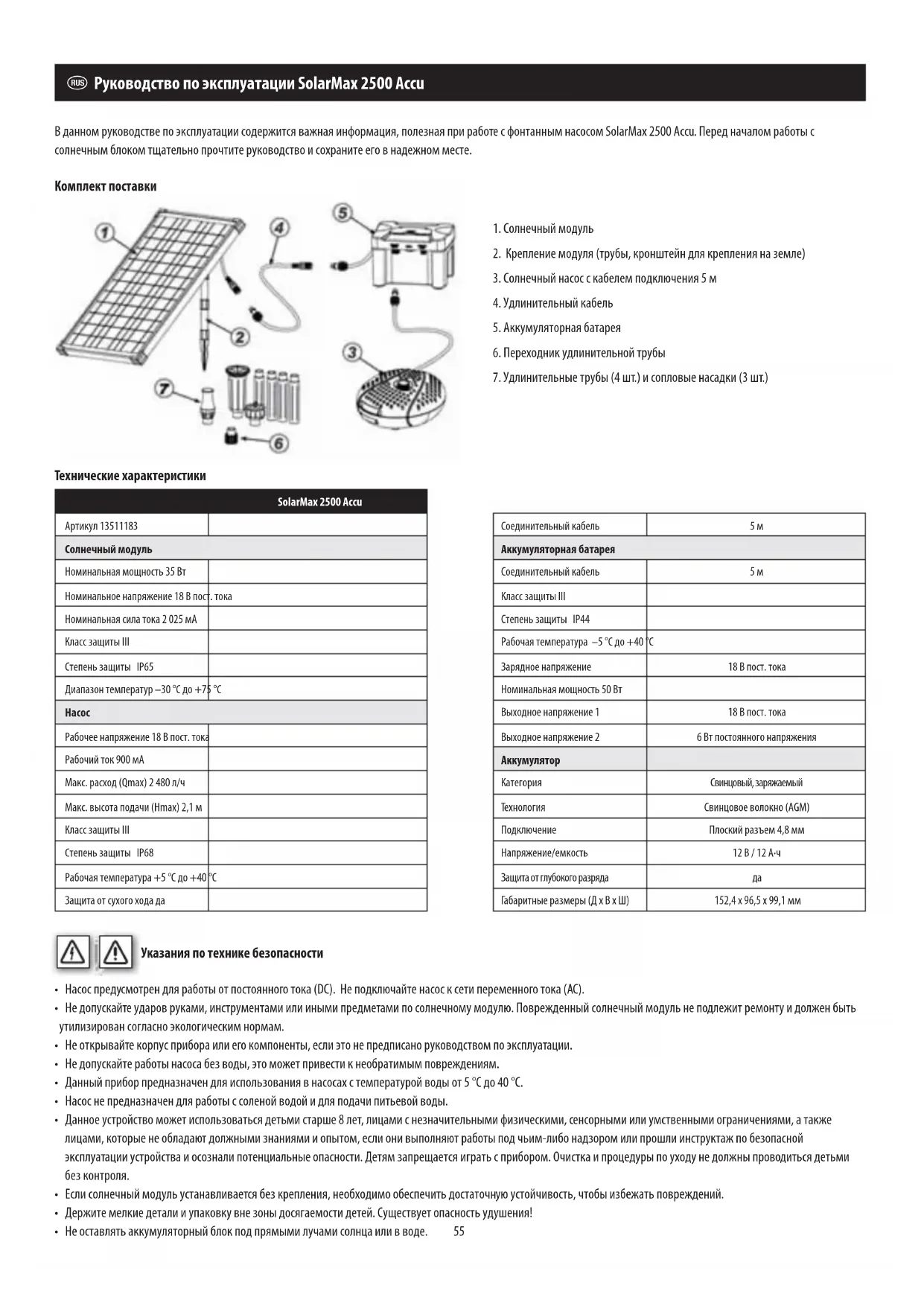

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SolarMax 2500 UBBINK

В данном руководстве по эксплуатации содержится важная информация, полезная при работе с фонтанным насосом SolarMax 2500 Accu. Перед началом работы с солнечным блоком тщательно прочтите руководство и сохраните его в надежном месте.

Комплект поставки

Технические характеристики

SolarMax 2500 Accu
Артикул 13511183
Солнечный модуль
Номинальная мощность 35 Вт
Номинальное напряжение 18 В пост. тока
Номинальная сила тока 2 025 мА
Класс защиты III
Степень защиты IP65
Диапазон температур -30 °C до +75 °C
Насос
Рабочее напряжение 18 В пост. тока
Рабочий ток 900 мА
Макс. расход (Qmax) 2 480 л/ч
Макс. высота подачи (Hmax) 2,1 м
Класс защиты III
Степень защиты IP68
Рабочая температура +5 °C до +40 °C
Защита от сухого хода да

1. Солнечный модуль
2. Крепление модуля (трубы, кронштейн для крепления на земле)
3. Солнечный насос с кабелем подключения 5 м
4. Удлинительный кабель
5. Аккумуляторная батарея
6. Переходник удлинительной трубы
7. Удлинительные трубы (4 шт.) и сопловые насадки (3 шт.)

Соединительный кабель	5 м
Аккумуляторная батарея
Соединительный кабель	5 м
Класс защиты III
Степень защиты IP44
Рабочая температура -5 °C до +40 °C
Зарядное напряжение	18 В пост. тока
Номинальная мощность 50 Вт
Выходное напряжение 1	18 В пост. тока
Выходное напряжение 2	6 Вт постоянного напряжения
Аккумулятор
Категория	Свинцовый, заряжаемый
Технология	Свинцовое волокно (AGM)
Подключение	Плоский разъем 4,8 мм
Напряжение/емкость	12 В / 12 А·ч
Защита от глубокого разряда	да
Габаритные размеры (Д x В x Ш)	152,4 x 96,5 x 99,1 мм

Указания по технике безопасности

• Насос предусмотрен для работы от постоянного тока (DC). Не подключайте насос к сети переменного тока (AC).
• Не допускайте ударов руками, инструментами или иными предметами по солнечному модулю. Поврежденный солнечный модуль не подлежит ремонту и должен быть утилизирован согласно экологическим нормам.
• Не открывайте корпус прибора или его компоненты, если это не предписано руководством по эксплуатации.
• Не допускайте работы насоса без воды, это может привести к необратимым повреждениям.
• Данный прибор предназначен для использования в насосах с температурой воды от 5 °C до 40 °C.
• Насос не предназначен для работы с соленой водой и для подачи питьевой воды.
• Данное устройство может использоваться детьми старше 8 лет, лицами с незначительными физическими, сенсорными или умственными ограничениями, а также лицами, которые не обладают должными знаниями и опытом, если они выполняют работы под чьим-либо надзором или прошли инструктаж по безопасной эксплуатации устройства и осознали потенциальные опасности. Детям запрещается играть с прибором. Очистка и процедуры по уходу не должны проводиться детьми без контроля.
• Если солнечный модуль устанавливается без крепления, необходимо обеспечить достаточную устойчивость, чтобы избежать повреждений.
• Держите мелкие детали и упаковку вне зоны досягаемости детей. Существует опасность удушения!
• Не оставлять аккумуляторный блок под прямыми лучами солнца или в воде.

менение по назначению

Данное изделие предназначено исключительно для личного использования в малых садовых прудах. Для эксплуатации насоса необходим прямой солнечный свет. Аккумулятор заряжается от солнечного света. При достаточном уровне заряда насос включается. В темное время суток насос работает от аккумулятора, в зависимости от уровня заряда — до нескольких часов. Подачу насоса можно регулировать с помощью потенциометра.

Аккумулятор имеет электронную схему защиты от глубокого разряда, избыточного заряда и короткого замыкания.

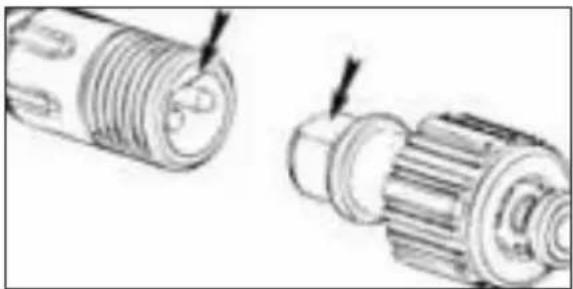

Внимание! Штекерные разъемы имеют механическую кодировку от неправильного подключения. поэтому при подключении не прилагайте избыточных усилий.

гаж и ввод в эксплуатацию

1. Полностью размотайте кабель подключения насоса.

2. Навинтите переходник для удлинительных труб на выпускной штуцер насоса.

3. Смонтируйте нужное количество удлинительных труб вместе и установите выбранное сопло для фонтана. Вставьте удлинительные трубы в переходник на насосе.

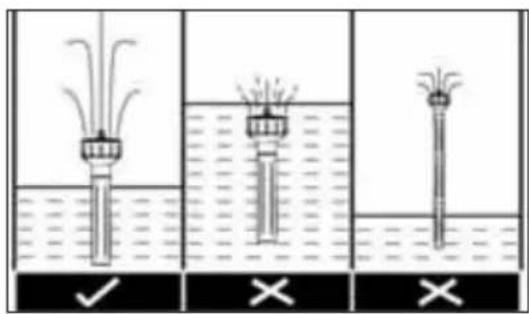

Вулкан: убедитесь, что распылительная головка находится недалеко от поверхности воды, чтобы максимально увеличить высоту фонтана.

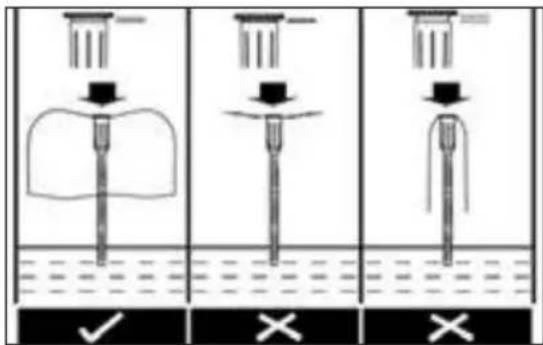

Водяной колокол: сопло должно быть расположено высоко над поверхностью воды. Размер водяного колокола можно отрегулировать прижатием или подъемом верхней части сопла. Чем больше зазор для выхода воды, тем меньше водяной колокол.

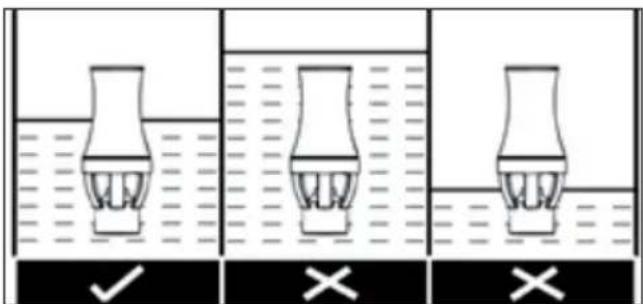

Вспениватель: следите за тем, чтобы шесть направляющих поток отверстий в головке сопла находились всегда под водой.

1. Разместите насос в пруду. Не размещайте насос на дне пруда, так как в таком положении в него будет засасываться слишком много грязи, и насос быстро засорится.
2. Соберите крепление для солнечного модуля (трубы и кронштейн) и закрепите его на задней стенке солнечного модуля.
3. Штекер аккумуляторной батареи подключите к солнечному модулю и затяните накидную гайку.

Руководство по эксплуатации SolarMax 2500 Acci

1. Вставьте штекер насоса в гнездо «OUTPUT 1 DC 18V» на аккумуляторной батарее.
2. Переключите рычажок «SYSTEM ON/OFF» на «ON». Светодиод «SYSTEM» горит зеленым, если аккумулятор заряжен и насос можно включить.

Указание: светодиод «SYSTEM» имеет два цвета. Если светодиод горит красным, насос не работает, так как в аккумуляторе слишком низкий уровень заряда или зарядка выполняется впервые. Менее чем за день при солнечном свете аккумулятор будет заряжен. Светодиод «CHARGING» во время зарядки светится желтым, независимо от того, включена система или выключена. Процесс зарядки завершается автоматически после полной зарядки аккумулятора. Зарядка аккумулятора всегда имеет приоритет перед работой насоса.

1. Включите выходной разъем 1 (OUTPUT 1) нажатием кнопки ON/OFF. Если выход включен (ON), светодиод горит зеленым светом и насос начинает работать. Для остановки насоса выключите выходной разъем 1 нажатием кнопки ON/OFF.

2. Кнопкой «TIMER ON/OFF» можно включать насос, подключенный к разъему 1, в непрерывном или циклическом режиме.

3. TIMER OFF: непрерывный режим, циклический режим отключен и насос работает непрерывно. Этот режим доступен только при зеленом светодиоде SYSTEM.

4. TIMER ON: циклический режим, насос работает 10 минут в час. Этот режим полезен для экономии заряда аккумулятора, например, в пасмурные дни.

5. Выходной разъем 2 (OUTPUT 2) обеспечивает постоянное напряжение 6 Вольт для дополнительного оборудования, например, для светодиодной подсветки. Для этого разъема функция таймера не предусмотрена.

6. Установите солнечный модуль на освещенном месте, где нет тени.
7. Убедитесь, что солнечный насос в любое время полностью погружен в воду.
8. Солнечный фонтанный насос SolarMax 2500 Асси теперь готов к работе.

Примечание:

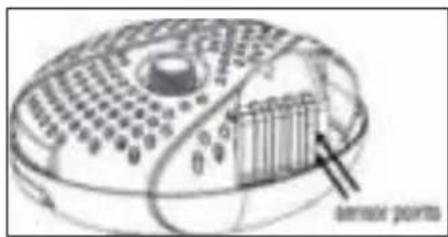

В насосе предусмотрена интегрированная функция защиты от сухого хода. Для этого на стороне корпуса насоса имеются две сенсорные точки (снаружи не видны). Если одна или обе точки не под водой, насос прекращает работу..

SYSTEM DRAGON MAXIMUM MAXIMUM MAXIMUM

и техническое обслуживание

Солнечный модуль

На солнечном модуле могут образовываться отложения пыли, грязи или листвы. Их можно убрать салфеткой из микрофибры и очистителем для стекол.

Солнечный насос

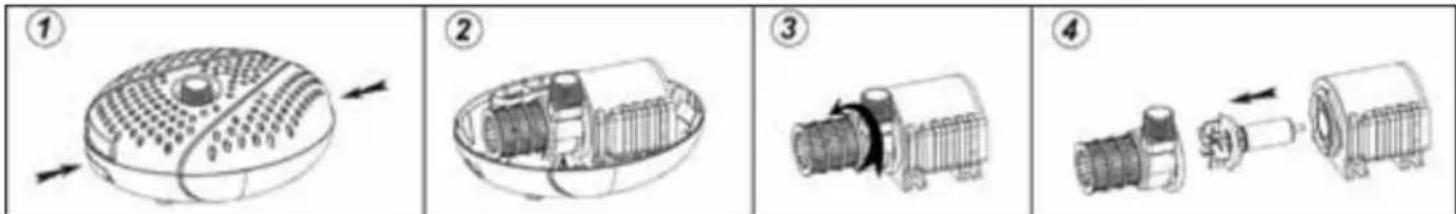

Если мощность насоса падает или насос перестает функционировать спустя определенное время, очистите насос следующим образом...

1) Отсоедините кабель насоса от солнечного модуля.
2) Разблокируйте верхнюю и нижнюю части корпуса насоса путем нажатия замков на противоположных сторонах корпуса и снимите верхнюю часть корпуса насоса (см. рис. 1 и 2).
3) Выньте насос и откройте крышку ротора, повернув ее против часовой стрелки (см. рис. 3).
4) Извлеките ротор из канала ротора (рис. 4).
6) Очистите и промойте отдельные компоненты.
7) Смонтируйте ротор в обратной последовательности.

Внимание! Соблюдайте осторожность при очистке керамического вала. Он легко разрушается.

Берегите насос и аккумулятор от воздействия мороза!

В холодные зимы насос необходимо вывести из эксплуатации. Очистите насос слегка теплой водой и поместите на хранение в незамерзающее место. Аккумуляторную батарею необходимо хранить в полностью заряженном состоянии.

Замена батареи

1. Выкрутите 6 болтов на нижней стороне крышки аккумуляторной батареи и снимите крышку.
2. Достаньте клемму красного или коричневого кабеля на положительном полюсе (+) и клемму синего кабеля на отрицательном полюсе (-).
3. Выньте старую батарею и вставьте новую.
4. Вставьте клемму красного или коричневого кабеля на положительном полюсе (+) и клемму синего кабеля на отрицательном полюсе (-).
5. Аккумуляторная батарея снова готова к эксплуатации.

УСТРАНЕНИЕ НЕПОЛАДОК

Проблема Возможная причина Устранение
Насос не работает	Нет соединения с солнечным модулем	Проверить электрическое соединение между аккумуляторной батареей и солнечным модулем.
	Системный выключатель установлен на OFF Установить выключатель на ON	Таймер установлен на ON. Установить таймер на OFF
	Сработала защита от сухого хода	Убедиться в том, что насос полностью погружен в воду.
	Аккумулятор слишком старый Заменить аккумулятор
	Крыльчатка блокирована	Очистить насос, как описано в разделе «Очистка и техобслуживание»
Системный светодиод горит красным	Слишком мало солнечного света для зарядки аккумулятора,	дождаться солнечного света для зарядки.
Насос работает, но вода не поступает	Выпускной штуцер насоса или сопло фонтана заблокированы	Очистить выпуск насоса, подъемную трубу и сопло.

Гарантия

На данное изделие предоставляется гарантия в 2 года на качество изготовления и материал с даты покупки. При наличии претензий по гарантии необходим оригинальный формуляр заказа. Только специалисты сервисной службы могут производить ремонт устройства по гарантии. Данная гарантия не распространяется на нормальный износ, модификации, измерения, повреждения в результате халатности, стороннего воздействия, применения не по назначению, а также на полностью или частично разобранное изделие.

Охрана окружающей среды

	1. Изделие:Не утилизируйте электрические приборы вместе с бытовыми отходами! Перед отправкой на местный пункт сдачи отходов выньте аккумуляторы и утилизируйте их отдельно. Прочую информацию вы можете получить у дилера или у местного предприятия по утилизации.
	2. Изделие:Согласно положению об аккумуляторных батареях возврат отработавших батарей является обязанностью конечного потребителя. Использованные аккумуляторы вы можете бесплатно сдать в местном пункте утилизации или в точках продажи аккумуляторов. Утилизация в качестве обычного бытового мусора запрещена!

Декларация соответствия

Компания UBBINK GARDEN BV с полной ответственностью заявляет, что прибор SolarMax 2500 Accu соответствует требованиям директивы 2014/30/EC (электромагнитная совместимость). Применены следующие согласованные стандарты: :

EN 61000-6-3:2007+A1:2011

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 61000-6-1:2007
