Tuotetyyppi	Aurinkopumppu puutarhasuihkulähteeseen
Merkki	Ubbink
Malli	SolarMax 2500 Accu
Tuotenumero	13511183
Maksimivirtaus (Qmax)	2480 l/h
Maksimipainekorkeus (Hmax)	2,1 m
Sähkönsyöttö	Aurinkopaneeli 35 W, 18 V DC; akku 12 V / 12 Ah (lyijygeeli AGM)
Pumpun käyttöjännite	18 V DC
Pumpun käyttövirta	900 mA
Pumpun suojausluokka	IP68
Aurinkopaneelin suojausluokka	IP65
Akkupaketin suojausluokka	IP44
Pumpun käyttölämpötila	+5 °C – +40 °C
Aurinkopaneelin käyttölämpötila	-30 °C – +75 °C
Pumpun liitäntäkaapelin pituus	5 m
Akun mitat (P x k x l)	152,4 x 96,5 x 99,1 mm
Päätoiminnot	Aurinkokäyttö akkuvarmennuksella, ajastin (jatkuva tai 10 min/h), 6 V lähtö lisävarusteille, kuivakäyntisuoja, syväpurkaussuoja
Huolto ja puhdistus	Puhdista aurinkopaneeli mikrokuituliinalla ja ikkunanpuhdistusaineella; pura pumppu puhdistaaksesi roottori ja keraaminen akseli
Turvallisuus	Älä käytä kuivana; älä käytä merivedessä; suojaa jäätymiseltä; säilytä akku ladattuna talvella
Varaosat ja korjattavuus	Vaihdettava akku (lyijy 12 V / 12 Ah, litteät liittimet 4,8 mm); roottori ja tiivisteet saatavilla purkamisen jälkeen
Takuu	2 vuotta osat ja työ (ostokuitin esittämisellä)

Usein kysytyt kysymykset - SolarMax 2500 UBBINK

Kuinka asennan SolarMax 2500 -pumpun?

Aseta pumppu lampiin, vältä pohjaa vähentääksesi lian imeytymistä. Kokoa aurinkopaneelin tuki ja kiinnitä se paneeliin. Liitä akkupaketti moduuliin, sitten pumppu OUTPUT 1 -lähtöön. Aseta SYSTEM-kytkin ON-asentoon ja aktivoi lähtö ON/OFF-painikkeella.

Miksi pumppu ei toimi, vaikka aurinko paistaa?

Tarkista, että SYSTEM-kytkin on ON-asennossa ja että OUTPUT 1 -lähtö on aktivoitu (ON/OFF-painike). Varmista, että TIMER on OFF-asennossa, jos haluat jatkuvan käytön. Tarkista myös, että pumppu on kunnolla upotettu: kuivakäyntisuoja pysäyttää sen, jos anturit eivät ole veden alla.

Mitä SYSTEM-punainen merkkivalo tarkoittaa?

SYSTEM-punainen merkkivalo osoittaa, että akku on liian tyhjä pumpun käyttämiseen. On odotettava, että aurinkopaneeli lataa akun. CHARGING-keltainen merkkivalo syttyy latauksen aikana. Aurinkoisen päivän jälkeen akun pitäisi olla riittävästi ladattu.

Kuinka puhdistan pumpun?

Irrota pumppu akkupaketista. Avaa pumpun kotelo, poista pumppu, kierrä roottorin suojus auki (vastapäivään), ota roottori ulos. Puhdista kaikki osat haalealla vedellä, varo keraamista akselia, joka on hauras. Kokoa takaisin päinvastaisessa järjestyksessä.

Voinko käyttää pumppua talvella?

Ei, pumppu ja akkupaketti on suojattava jäätymiseltä. Talvella puhdista pumppu ja säilytä kokonaisuus jäätymättömässä paikassa. Akku on säilytettävä täyteen ladattuna.

Kuinka vaihdan akkupaketin akun?

Poista 6 ruuvia akkupaketin kannen alta. Irrota ensin punainen napa (positiivinen) ja sitten sininen napa (negatiivinen) vanhasta akusta. Asenna uusi akku (lyijy 12 V / 12 Ah, litteät liittimet 4,8 mm) kytkemällä ensin sininen negatiiviseen, sitten punainen positiiviseen. Sulje kansi.

Mikä on pumpun kaapelin pituus?

Pumpun liitäntäkaapeli on 5 metriä. Pakkaukseen sisältyy jatkojohto, jolla voidaan jatkaa etäisyyttä akkupakettiin.

Voinko käyttää OUTPUT 2 -lähtöä?

Kyllä, OUTPUT 2 -lähtö tuottaa 6 V DC -jännitteen lisävarusteille, kuten LED-valaistukselle. Ajastin ei ohjaa tätä lähtöä.

Kuinka säädän pumpun virtausta?

Virtausta voidaan muuttaa akkupaketissa olevalla potentiometrillä. Kierrä sitä lisätäksesi tai vähentääksesi virtausta tarpeidesi mukaan.

Mitä tehdä, jos pumppu käy mutta ei tuota vettä?

Tarkista, ettei pumpun ulostulo, jatkoletkut ja suihkulähteen suutin ole tukossa. Puhdista ne tarvittaessa. Varmista myös, että pumppu on täysin upotettuna.

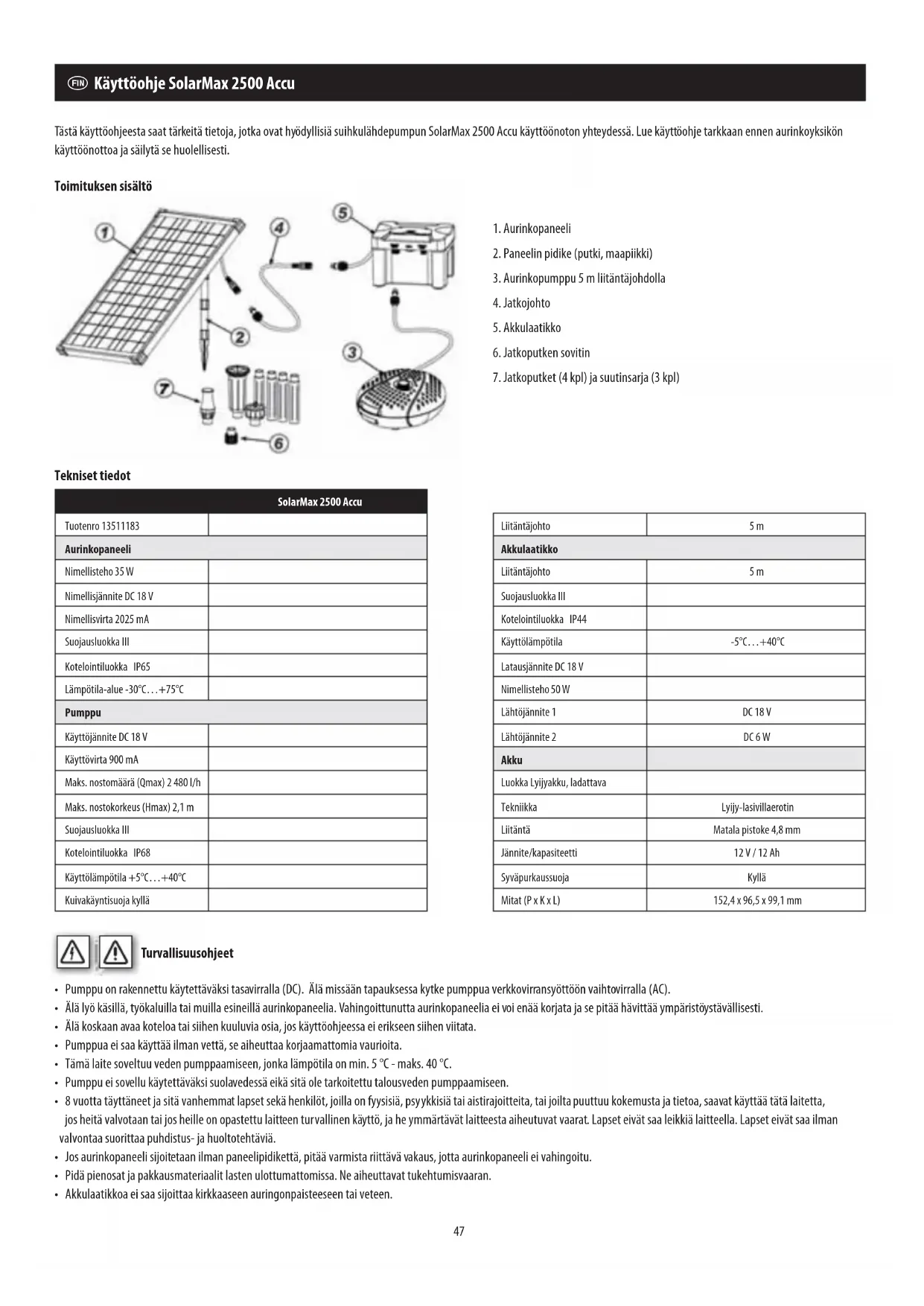

KÄYTTÖOHJE SolarMax 2500 UBBINK

Tästä käyttöohjeesta saat tärkeitä tietoja, jotka ovat hyödyllisiä suihkulähdepumpun SolarMax 2500 Accu käyttöönoton yhteydessä. Lue käyttöohje tarkkaan ennen aurinkoyksikön käyttöönottoa ja säilytä se huolellisesti.

Toimituksen sisältö

1. Aurinkopaneeli
2. Paneelin pidike (putki, maapiikki)
3. Aurinkopumppu 5 m liitäntäjohdolla
4. Jatkojohto
5. Akkulaatikko
6. Jatkoputken sovitin
7. Jatkoputket (4 kpl) ja suutinsarja (3 kpl)

Tekniset tiedot

SolarMax 2500 Accu
Tuotenro 13511183
Aurinkopaneeli
Nimellisteho 35 W
Nimellisjännite DC 18 V
Nimellisvirta 2025 mA
Suojausluokka III
Kotelointiluokka IP65
Lämpötila-alue -30°C...+75°C
Pumppu
Käyttöjännite DC 18 V
Käyttövirta 900 mA
Maks. nostomäärä (Qmax) 2 480 l/h
Maks. nostokorkeus (Hmax) 2,1 m
Suojausluokka III
Kotelointiluokka IP68
Käyttölämpötila +5°C...+40°C
Kuivakäyntisuoka kyllä

Liitäntäjohto	5 m
Akkulaatikko
Liitäntäjohto	5 m
Suojausluokka III
Kotelointiluokka IP44
Käyttölämpötila	-5°C...+40°C
Latausjännite DC 18 V
Nimellisteho 50 W
Lähtöjännite 1	DC 18 V
Lähtöjännite 2	DC 6 W
Akku
Luokka Lyijyakku, ladattava
Tekniikka	Lyijy-lasivillaerotin
Liitäntä	Matala pistoke 4,8 mm
Jännite/kapasiteetti	12 V / 12 Ah
Syväpurkaussuoja	Kyllä
Mitat (P x K x L)	152,4 x 96,5 x 99,1 mm

Turvallisuusohjeet

• Pumppu on rakennettu käytettäväksi tasavirralla (DC). Älä missään tapauksessa kytke pumppua verkkovirransyöttöön vaihtovirralla (AC).
• Älä lyö käsillä, työkaluilla tai muilla esineillä aurinkopaneelia. Vahingoittunutta aurinkopaneelia ei voi enää korjata ja se pitää hävittää ympäristöystävällisesti.
• Älä koskaan avaa koteloa tai siihen kuuluvia osia, jos käyttöohjeessa ei erikseen siihen viitata.
• Pumppua ei saa käyttää ilman vettä, se aiheuttaa korjaamattomia vaurioita.
• Tämä laite soveltuu veden pumppaamiseen, jonka lämpötila on min. 5 °C - maks. 40 °C.
• Pumppu ei sovellu käytettäväksi suolavedessä eikä sitä ole tarkoitettu talousveden pumppaamiseen.
• 8 vuotta täyttäneet ja sitä vanhemmat lapset sekä henkilöt, joilla on fyysisiä, psyykkisiä tai aistirajoitteita, tai joilta puuttuu kokemusta ja tietoa, saavat käyttää tätä laitetta, jos heitä valvotaan tai jos heille on opastettu laitteen turvallinen käyttö, ja he ymmärtävät laitteesta aiheutuvat vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa ilman valvontaa suorittaa puhdistus- ja huoltotehtäviä.
• Jos aurinkopaneeli sijoitetaan ilman paneelipidikettä, pitää varmista riittävä vakaus, jotta aurinkopaneeli ei vahingoitu.
• Pidä pienosat ja pakkausmateriaalit lasten ulottumattomissa. Ne aiheuttavat tukehtumisvaaran.
• Akkulaatikkoa ei saa sijoittaa kirkkaaseen auringonpaisteseen tai veteen.

äystenmukainen käyttö

Tämä tuote on suunniteltu vain yksityiskäyttöön ja pieniin puutarhalampiin. Pumpun käyttö edellyttää suoraa auringonvaloa. Akku latautuu auringonvalossa. Kun akun varaus on toiminnan varmistavalla alueella, pumppu kytketään päälle. Pimeällä akku syöttää virran pumppuun varaustilasta riippuen useiden tuntien ajan. Pumpun nostotehoa voidaan säätää potentiometrin avulla.

Akku on elektroniikan avulla suojattu syväpurkautumiselta, ylilatautumiselta ja oikosululta.

Huomio! Pistoliitäntöjen navat on suojattu, älä käytä sen vuoksi liittämisen yhteydessä voima.

1. Kelaa pumpun liitäntäjohto kokonaan auki.
2. Kierrä jatkoputkien sovitin pumpun poistoistukkaan.
3. Liitä sopiva lukumäärä jatkoputkia toisiinsa ja sijoita päähän valittu suihkulähteen suutin. Työnnä jatkoputki pumpun putkisovittimeen..

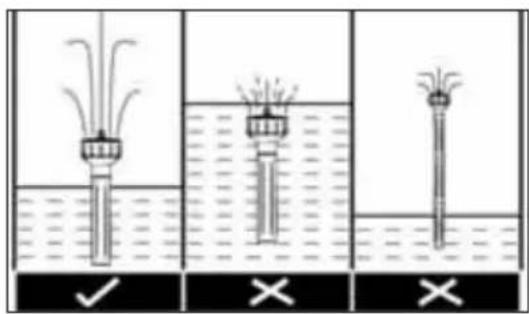

Tulivuori: Varmista, että suihkupää ei ole liian kaukana vedenpinnasta tulivuori-suihkulähteen korkeuden maksimoimiseksi.

Vesikello: Suutin pitää sijoittaa reilusti vedenpinnan yläpuolelle. Vesikellon kokoa voi säätää painamalla tai nostamalla suuttimen yläosaa. Mitä suurempi veden ulostulorako on, sitä pienempi on vesikello.

Vaahtosuihku: Varmista, että suutinpään kuusi virtausta ohjaavaa aukkoa ovat aina veden alla.

1. Sijoita pumppu lampeen. Vältä sijoituksessa paikkoja, jotka ovat aivan lammen pohjassa, koska silloin pumppu imee eritäin paljon epäpuhtauksia ja likaantuu nopeasti.
2. Yhdistä aurinkopaneelin paneelipidike (putket ja maapiikki) ja kiinnitä se aurinkopaneelin takapuolelle.
3. Liitä akkulaatikon pistoke aurinkopaneeliin ja kierrä pidätinrengas kireälle.

FIN Käyttöohje SolarMax 2500 Accu

1. sen jälkeen pumpun pistoke akkulaatikon liittimeen „OUTPUT 1 DC 18V“.

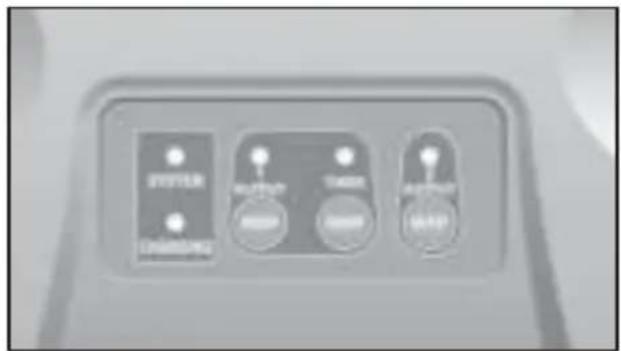

2. Aseta kytkin „SYSTEM ON/OFF“ asentoon „ON“. LED-näyttö „SYSTEM“ palaa VIHREÄNÄ, kun akku on ladattu ja pumpun voi kytkeä päälle.

Huomautus: LED-näyttö „SYSTEM“ on kaksivärinen. Kun näyttö palaa PUNAISENA, pumppu ei toimi, koska akussa on liian vähän varausta tai sitä ladataan ensimmäisen kerran. Akku ei tarvitse aurinkoisena päivänä koko päivää latautuakseen. LED-näyttö „CHARGING“ palaa latausvaiheen aikana KELTAISENA siitä riippumatta, onko järjestelmä päälle vai pois kytkettynä. Lataus päättyy automaattisesti, kun akku on latautunut täyteen varaustilaansa. Akun lataus on aina ensisijaista ennen pumpun käyttöä.

1. Aktivoi lähtöliitin 1 (OUTPUT 1) painamalla painiketta ON/OFF. Kun lähtö on päälle kytkettynä (ON), näyttö palaa VIHREÄNÄ ja pumppu aloittaa toiminnan.

Pumpun pysäyttämiseksi kytke lähtöliitin 1 pois päältä painamalla painiketta ON/OFF.

1. Painikkeella „TIMER ON/OFF“ lähtöliittimeen 1 liitettyä pumppua voi käyttää jatkuvasti tai jaksollisesti.

2. TIMER OFF Jatkua käyttö ts. jaksollinen käyttö ei ole aktiivinen ja pumppu toimii jatkuvasti. Tämä tila on käytettävissä vain, kun SYSTEM-näyttö palaa vihreänä.

3. TIMER ON Jaksollinen käyttö ts. pumppu toimii 10 minuuttia per tunti. Tämä tila on hyödyllinen akun kapasiteetin säilyttämisessä, esim. pilvisinä päivinä.
4. Lähtöliitin 2 (OUTPUT 2) syöttää 6 voltin tasavirtaa mahdollisille lisälaitteille, kuten esim. LED-valaistus. Tässä liittimessä ei ole ajastintoimintoa.
5. Sijoita aurinkopaneeli aurinkoiselle ja varjottomalle paikalle.
6. Varmista, että aurinkopumppu on aina kokonaan veteen upotettuna.
7. Aurinkosuihkulähdesetti SolarMax 2500 Accu on nyt toimintavalmis.

SYSTEM DRAGON MAXIMUM MAXIMUM MAXIMUM

Huomautus:

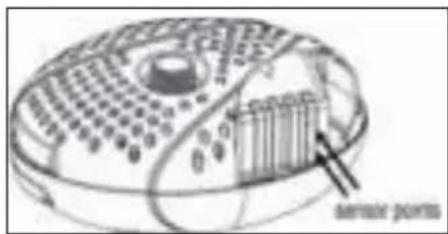

Pumpussa on sisäänrakennettu kuivakäyntisuojatoiminto. Sitä varten pumpun rungon toisella sivulla on kaksi anturipistettä (ei ulkopuolelta nähtävissä). Jos jompikumpi antureista tai molemmat ovat veden alla, pumpun toiminta pysähtyy.

Aurinkopaneelin päälle voi kertyä pölyä, likaa tai lehtiä. Ne voit poistaa mikrokuituliinalla ja lasinpuhdistusaineella.

Aurinkopumppu

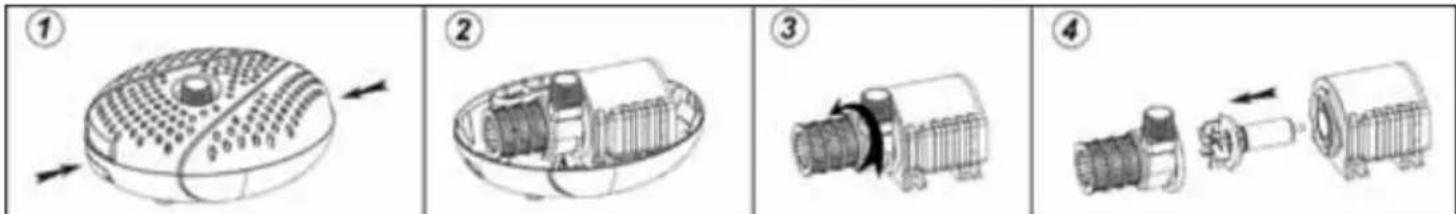

Jos pumpun teho laskee tai se ei enää toimi määrätyn ajan kuluttua, puhdista pumppu seuraavalla tavalla.

1) Irrota pumpun johto aurinkopaneelista.
2) Irrota pumpun kotelon yläosa alaosasta painamalla lukitsimia pumppukotelon vastakkaisilta puolilta ja nosta pumppukotelon yläosa pois (katso kuvat 1 ja 2).
3) Ota pumppu ulos ja avaa roottorin suojus kääntämällä sitä myötäpäivään (katso kuva 3).
4) Vedä roottori roottoripesästä (katso kuva 4).
6) Puhdista ja pese yksittäiset osat.
7) Asenna pumppu päinvastaisessa järjestyksessä

Huomio! Kun teet puhdistustöitä, varo keraamista akselia. Se voi rikkoutua helposti.

Suojaa akkulaatikko pakkaselta!

Kylminä talvikuukausina pumppu pitää ottaa pois käytöstä. Puhdista pumppu haalealla vedellä, säilytä koko järjestelmä jäätymättömässä tilassa. Akkulaatikko on hyvä säilyttää täyteen ladattuna.

Akun vaihto

1. Poista 6 ruuvia akkulaatikon kannen alapuolelta ja ota suojus irti.
2. Irrota punaisen tai ruskean johdon liitin akun plusnavasta (+) ja sen jälkeen sinisen johdon liitin akun miinusnavasta (-).
3. Ota vanha akku ulos ja sijoita uusi tilalle.
4. Liitä sinisen johdon liitin akun miinusnapaan (-) ja sen jälkeen punaisen tai ruskean johdon liitin akun plusnapaan (+).
5. Akkulaatikko on näin toimintavalmis.

HÄIRIÖIDEN KORJAUS

Ongelma Mahdollinen syy Korjaus
Pumppu ei toimi.	Ei liitäntää aurinkopaneeliin.	Tarkasta akkulaatikon ja aurinkopaneelin välinen sähköliitäntä.
	Järjestelmäkytkin on asennossa "OFF". Aseta järjestelmäkytkin asentoon "ON".
	Ajastin on asennossa "ON". Aseta ajastin asentoon "OFF".
	Kuivakäyntisuoja on reagoinut. Varmista, että pumppu on kokonaan veteen upotettuna.
	Akku on liian vanha. Vaihda akku.
	Juoksupyörä on jumiutunut.	Puhdista pumppu kappaleen "Puhdistus ja huolto" kuvauksen mukaisesti.
Järjestelmänäyttö näyttää PUNAISTA.	Liian vähän auringonvaloa akun lataamiseksi.	Odota auringonvaloa, jotta akku voi taas latautua.
Pumppu toimii, mutta ei tule vettä.	Pumpun poistoaukko tai suihkulähteen suutin tukkeutunut.	Puhdista pumpun poistoaukko, nousuputket ja suihku-lähteen suutin.

Takuu

Annamme sinulle 2 vuoden takuun, joka koskee valmistusta ja materiaaleja, ja joka on voimassa ostopäivämäärästä alkaen. Takuun käyttö edellyttää, että todistuksena esitetään alkuperäinen ostotosite. Takuukorjaukset saavat suorittaa vain valtuutetut huoltopalvelut. Tämä takuu ei kata normaalia kulumista, muutoksia, korjauksia ja vaurioita, jotka aiheutuvat huolimattomuudesta, ulkopuolisten vaikutuksesta, käyttöalueista, joille tuotetta ei ole suunniteltu, tai jos tuote on kokonaan tai osittain purettu.

Ympäristönsuojelu

	1. Tuote:Käytettyjä sähkölaitteita ei saa hävittää sekajätteen mukana. Ennen kuin viet käytetyn laitteen paikalliseen keräyspisteeseen, ota ulos käytetyt akut ja hävitä ne erikseen! Lisätietoa saat myyjältäsi tai jätehuollosta vastaavilta yrityksiltä.
	2. Tuote:Paristoja koskevan asetuksen mukaisesti loppukäyttäjät ovat lainmukaisesti velvollisia palauttamaan käytetyt akut! Voit luovuttaa käyttämäsi akut maksuttomasti kaupunkisi tai kuntasi keräyspisteisiin tai kaikkialle, missä akkuja myydään. Hävittäminen sekajätteen mukana on kiellettyä!

Vaatimustenmukaisuusvakuutus

Yritys UBBINK GARDEN BV vakuuttaa omalla vastuullaan, että laite SolarMax 2500 Accu täyttää EY-direktiivin 2014/30/EU (sähkömagneettinen yhteensopivuus) vaatimukset. Seuraa- via yhtenäistettyjä standardeja on sovellettu: :

EN 61000-6-3:2007+A1:2011

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 61000-6-1:2007
