SolarMax 2500 - Siurblys UBBINK - Nemokama naudojimo instrukcija

Produkto tipas	Saulės siurblys sodo fontanui
Prekės ženklas	Ubbink
Modelis	SolarMax 2500 Accu
Prekės numeris	13511183
Maksimalus debitas (Qmax)	2480 l/h
Maksimalus pakėlimo aukštis (Hmax)	2,1 m
Maitinimas	Saulės baterija 35 W, 18 V DC; baterija 12 V / 12 Ah (švino-gelio AGM)
Siurblio darbinė įtampa	18 V DC
Siurblio darbinė srovė	900 mA
Siurblio apsaugos klasė	IP68
Saulės modulio apsaugos klasė	IP65
Akumuliatoriaus bloko apsaugos klasė	IP44
Siurblio darbinė temperatūra	+5 °C iki +40 °C
Saulės modulio darbinė temperatūra	-30 °C iki +75 °C
Siurblio jungiamojo laido ilgis	5 m
Baterijos matmenys (ilgis x aukštis x plotis)	152,4 x 96,5 x 99,1 mm
Pagrindinės funkcijos	Saulės veikimas su baterijos kaupimu, laikmatis (nuolatinis arba 10 min/h), 6 V išėjimas priedams, apsauga nuo sauso veikimo, apsauga nuo gilaus iškrovimo
Priežiūra ir valymas	Saulės modulį valykite mikropluošto šluoste ir langų valikliu; išardykite siurblį, kad išvalytumėte rotorių ir keraminį veleną
Saugumas	Nenaudoti sausai; nenaudoti jūros vandenyje; saugoti nuo šalčio; žiemą laikyti įkrautą bateriją
Atsarginės dalys ir remonto galimybės	Keičiama baterija (švino 12 V / 12 Ah, plokščios jungtys 4,8 mm); rotorius ir tarpinės prieinamos po išardymo
Garantija	2 metai dalims ir darbui (pateikus pirkimo kvitą)

Dažnai užduodami klausimai - SolarMax 2500 UBBINK

Kaip sumontuoti SolarMax 2500 siurblį?

Įdėkite siurblį į tvenkinį, venkite dugno, kad sumažintumėte nešvarumų siurbimą. Sumontuokite saulės modulio laikiklį ir pritvirtinkite prie skydelio. Prijunkite akumuliatoriaus bloką prie modulio, tada siurblį prie OUTPUT 1 išėjimo. Įjunkite SYSTEM jungiklį į ON padėtį ir aktyvuokite išėjimą ON/OFF mygtuku.

Kodėl siurblys neveikia, nors saulė šviečia?

Patikrinkite, ar SYSTEM jungiklis yra ON padėtyje, ir ar OUTPUT 1 išėjimas įjungtas (ON/OFF mygtuku). Įsitikinkite, kad TIMER yra OFF padėtyje, jei norite nuolatinio veikimo. Taip pat patikrinkite, ar siurblys yra visiškai panardintas: apsauga nuo sauso veikimo jį sustabdo, jei jutikliai nėra po vandeniu.

Ką reiškia raudonas SYSTEM indikatorius?

Raudonas SYSTEM indikatorius rodo, kad baterija yra per daug iškrauta, kad galėtų veikti siurblys. Reikia palaukti, kol saulės baterija įkraus akumuliatorių. Įkrovimo metu užsidega geltonas CHARGING indikatorius. Po saulėtos dienos baterija turėtų būti pakankamai įkrauta.

Kaip išvalyti siurblį?

Atjunkite siurblį nuo akumuliatoriaus bloko. Atsekite siurblio korpusą, išimkite siurblį, atsukite rotoriaus dangtelį (prieš laikrodžio rodyklę), ištraukite rotorių. Išvalykite visas dalis šiltu vandeniu, atidžiai elkitės su keraminiu velenu, kuris yra trapus. Surinkite atvirkštine tvarka.

Ar galiu naudoti siurblį žiemą?

Ne, siurblys ir akumuliatoriaus blokas turi būti apsaugoti nuo šalčio. Žiemą išvalykite siurblį ir laikykite visą komplektą apsaugotą nuo šalčio. Baterija turi būti laikoma visiškai įkrauta.

Kaip pakeisti akumuliatoriaus bloko bateriją?

Atsukite 6 varžtus po akumuliatoriaus bloko dangteliu. Pirmiausia atjunkite raudoną gnybtą (teigiamas), tada mėlyną (neigiamas) nuo senos baterijos. Įstatykite naują bateriją (švino 12 V / 12 Ah, plokščios jungtys 4,8 mm), pirmiausia prijungdami mėlyną prie neigiamo, tada raudoną prie teigiamo. Uždarykite dangtelį.

Koks yra siurblio laido ilgis?

Siurblio jungiamasis laidas yra 5 metrų. Rinkinyje yra ilginamasis laidas, skirtas padidinti atstumą iki akumuliatoriaus bloko.

Ar galiu naudoti OUTPUT 2 išėjimą?

Taip, OUTPUT 2 išėjimas teikia 6 V DC įtampą priedams, pvz., LED apšvietimui. Šis išėjimas nėra valdomas laikmačio.

Kaip reguliuoti siurblio debitą?

Debitą galima keisti potenciometru, esančiu ant akumuliatoriaus bloko. Sukite jį, kad padidintumėte arba sumažintumėte debitą pagal poreikį.

Ką daryti, jei siurblys sukasi, bet nevaro vandens?

Patikrinkite, ar siurblio išėjimas, ilginimo vamzdeliai ir fontano antgalis nėra užsikimšę. Jei reikia, išvalykite. Taip pat įsitikinkite, kad siurblys yra visiškai panardintas.

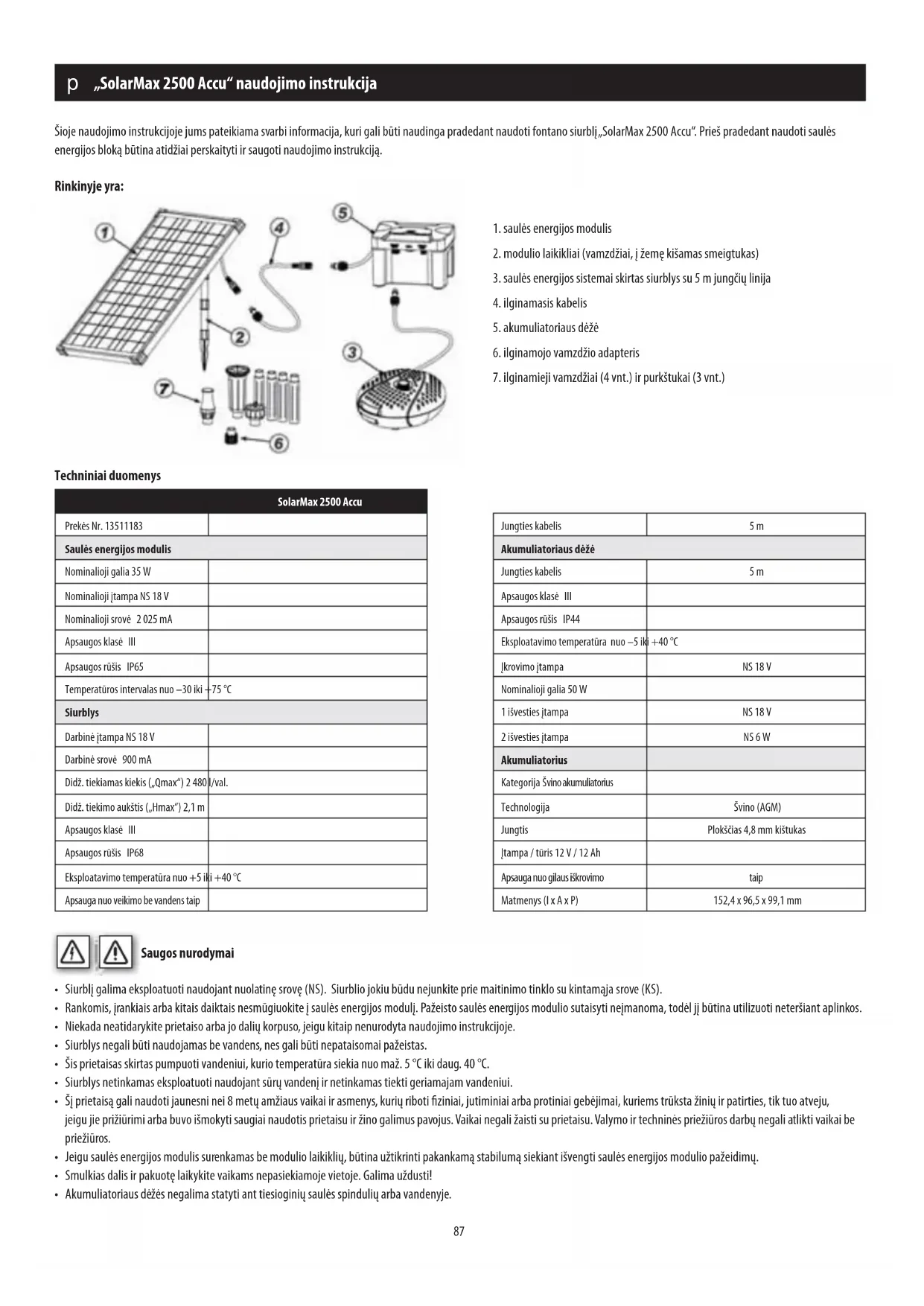

NAUDOJIMO INSTRUKCIJA SolarMax 2500 UBBINK

Šioje naudojimo instrukcijoje jums pateikiama svarbi informacija, kuri gali būti naudinga pradedant naudoti fontano siurblį „SolarMax 2500 Accu“. Prieš pradedant naudoti saulės energijos bloką būtina atidžiai perskaityti ir saugoti naudojimo instrukciją.

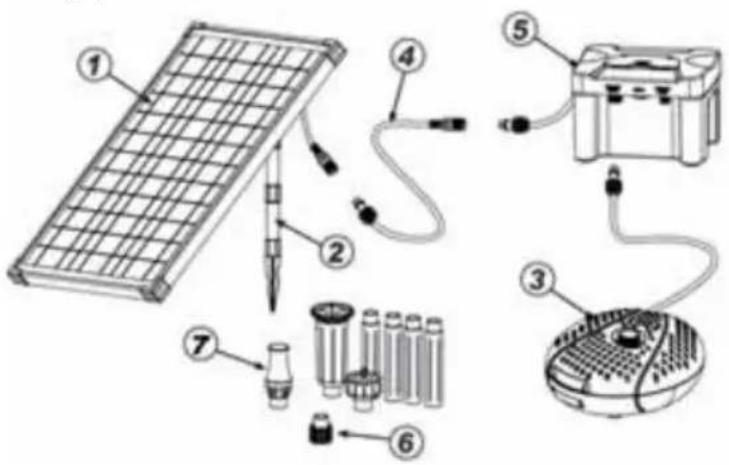

Rinkinyje yra:

1. saulès energijos modulis
2. modulio laikikliai (vamzdžiai, j žemę kišamas smeigtukas)
3. saulės energijos sistemai skirtas siurblys su 5 m jungčių linija
4. ilginamasis kabelis
5. akumuliatoriaus dėže
6. ilginamojo vamzdžio adapteris
7. ilginamieji vamzdžiai (4 vnt.) ir purkštukai (3 vnt.)

Techniniai duomenys

SolarMax 2500 Accu
Prekės Nr. 13511183
Saulės energijos modulis
Nominalioji galia 35 W
Nominalioji įtampa NS 18 V
Nominalioji srovė 2 025 mA
Apsaugos klasė III
Apsaugos rūšis IP65
Temperatūros intervalas nuo -30 iki -75 °C
Siurblys
Darbinė įtampa NS 18 V
Darbinė srovė 900 mA
Didž. tiekiamas kiekis („Qmax“) 2 480 I/val.
Didž. tiekimo aukštis („Hmax“) 2,1 m
Apsaugos klasė III
Apsaugos rūšis IP68
Eksploatavimo temperatūra nuo +5 iki +40 °C
Apsauga nuo veikimo be vandens taip

Jungties kabelis	5 m
Akumuliatoriaus déžė
Jungties kabelis	5 m
Apsaugos klasė III
Apsaugos rūšis IP44
Eksploatavimo temperatūra nuo -5 iki +40 °C
Įkrovimo įtampa	NS 18 V
Nominalioji galia 50 W
1 išvesties įtampa	NS 18 V
2 išvesties įtampa	NS 6 W
Akumuliatorius
Kategorija Švino akumuliatorius
Technologija	Švino (AGM)
Jungtis	Plokščias 4,8 mm kištukas
Įtampa / tūris 12 V / 12 Ah
Apsauga nuo gilaus iškrovimo	taip
Matmenys (I x A x P)	152,4 x 96,5 x 99,1 mm

Saugos nurodymai

• Siurblj galima eksploatuoti naudojant nuolatinę srove (NS). Siurblio jokiu būdu nejunkite prie maitinimo tinklo su kintamaja srove (KS).
• Rankomis, įrankiais arba kitais daiktais nesmūgiuokite į saulės energijos modulį. Pažeisto saulės energijos modulio sutaisyti nejmanoma, todėl jį būtina utilizuoti neteršiant aplinkos.
• Niekada neatidarykite prietaiso arba jo dalių korpuso, jeigu kitaip nenurodyta naudojimo instrukcijoje.
• Siurblys negali būti naudojamas be vandens, nes gali būti nepataisomai pažeistas.
• Šis prietaisas skirtas pumpuoti vandeniui, kurio temperatūra siekia nuo maž. 5 °C iki daug. 40 °C.
• Siurblys netinkamas eksploatuoti naudojant sūru vandenji ir netinkamas tiekti geriamajam vandeniui.
• Ši prietaisą gali naudoti jaunesni nei 8 metų amžiaus vaikai ir asmenys, kurių riboti fiziniai, jutiminiai arba protiniai gebėjimai, kuriems trūksta žinių ir patirties, tik tuo atveju, jeigu jie prižiūrimi arba buvo išmokyti saugiai naudotis prietaisu ir žino galimus pavojus. Vaikai negali žaisti su prietaisu. Valymo ir techninės priežiūros darbų negali atlikti vaikai be priežiūros.
• Jeigu saulės energijos modulis surenkamas be modulio laikiklių, būtina užtikrinti pakankamą stabilumą siekiant išvengti saulės energijos modulio pažeidimų.
• Smulkias dalis ir pakuotę laikykite vaikams nepasiekiamoje vietoje. Galima uždusti!
• Akumuliatoriaus dėžės negalima statyti ant tiesioginių saulės spindulių arba vandenyje.

p „SolarMax 2500 Accu“ naudojimo instrukcija

ojimas pagal pakirti

Ši gamini’ galima naudoti tik mažuose privačių sodybų soduose. Kad būtų galima naudoti siurblj, būtina tiesioginė saulės šviesa. Esant tiesioginei saulės šviesai, jkraunamas akumuliatorius. Jeigu akumuliatoriaus įtampos pakanka, siurblys įjungiamas. Tamsiu paros metu, priklausomai nuo akumuliatoriaus įkrovos, siurblys gali veikti iki kelių valandų. Siurblio tiekimo galią galima keisti potenciumetru.

Akumuliatoriaus elektronika saugo, kad visiškai neišsikrautų, nuo perkrovos arba trumpojo jungimo.

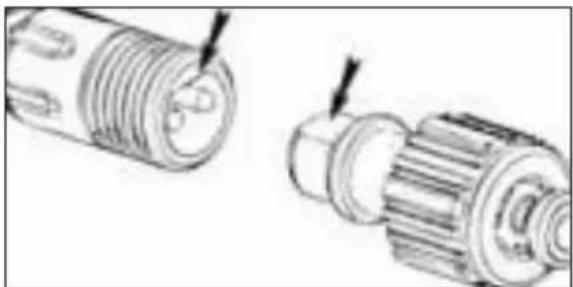

Dèmesio! Kištukinès jungtys apsaugotos nuo netinkamo polių sujungimo, todėl jkišdami nenaudokite jėgos.

avimas ir naudojimo pradžia

1. Išvyniokite siurblio jungties kabelj.
2. Ant siurblio išvesties užsukite ilginamajam vamzdžiui skirtą adapterj.
3. Sujunkite atitinkamą skaičių ilginamųjų vamzdžių ir uždėkite pasirinktą fontano purkštuką. Ant siurblio vamzdžio adapterio uždėkite vamzdžio ilginimą.

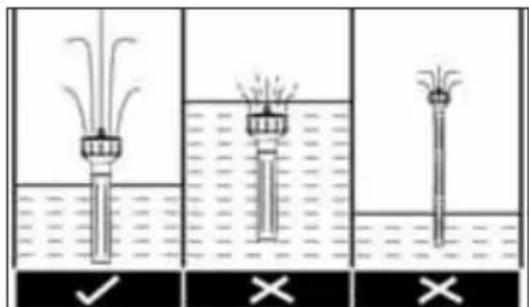

Vulkanas: jsitikinkite, kad purškimo galvutė nėra aukščiau vandens paviršiaus, taip siekdami užtikrinti kuo didesnį vulkano fontano aukštį.

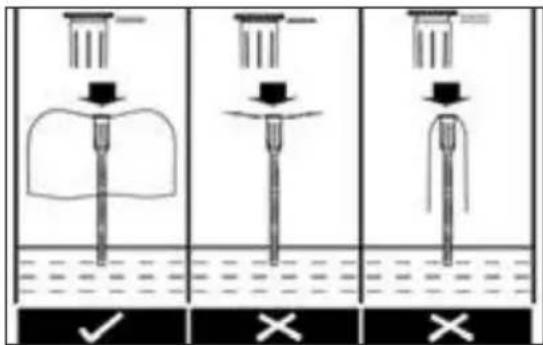

Vandens varpelis: purkštukas turétų būti kuo aukščiau vandens paviršiaus. Vandens varpelio dydis keičiamas spaudžiant arba pakeliant viršutinę purkštuko dalį. Kuo didesnis tarpas paliekamas vandeniui ištekėti, tuo mažesnis vandens varpelis.

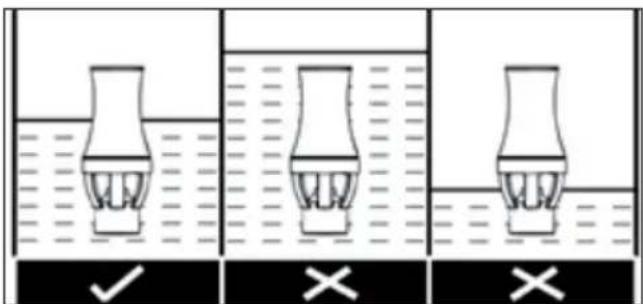

Putokšlis: atkreipkite dėmesį, kad šešios purkštuko galvutės srovės nukreipimo angos visada liktu po vandeniu.

1. Siurblj sumontuokite vandens telkinyje. Venkite montuoti ant vandens telkinio dugno, nes ten siurblys gali jtraukti ypač daug purvo ir taip užsikimšti.
2. Sumontuokite saulės energijos modulio laikiklius (vamzdžius ir i žemę kišamą smeigtuką) ir juos pritvirtinkite užpakalinėje saulės energijos modulio pusėje.
3. Akumuliatoriaus dėžės kištuką sujunkite su saulės energijos moduliu ir užveržkite veržlę.

p „SolarMax 2500 Accu“ naudojimo instrukcija

1. Siurblio kištuką sujunkite su akumuliatoriaus dėžės lizdu OUTPUT 1 DC 18V.
2. Jungiklj SYSTEM ON/OFF nustatykite ties ON. Šviesos diodu rodmuo SYSTEM šviečia ŽALIAL, jeigu akumuliatorius ikrautas ir galima jjungti siurblj.

Nuoroda: šviesos diodu rodmuo SYSTEM yra dviejų spalvų. Jeigu rodmuo šviečia RAUDONAI, siurblys neveikia, nes akumuliatoriuje likę per mažai įtampos arba jis įkraunamas pirmą kartą. Praėjus mažiau nei dienai, jeigu ji buvo saulėta, akumuliatorius įkraunamas. Šviesos diodu rodmuo CHARGING švietė įkrovimo fazės metu GELTONAI, nesvarbu, ar sistema įjungta ar išjungta. Įkrovimo procesas baigiamas automatiškai, jeigu akumuliatorius įkraunamas iki didžiausio galimo tūrio. Akumuliatoriaus įkrovimas visada yra svarbiau nei siurblio eksploatacija.

1. Spausdami mygtuką ON/OFF, aktyvinkite 1 išvesties lizdą (OUTPUT 1). Jeigu išvestis jungta (ON), rodmuo šviečia ŽALIAI ir siurblys pradeda veikti. Norėdami sustabdyti siurblj, spausdami mygtuką ON/OFF, išjunkite 1 išvesties lizdą.
2. Mygtuku TIMER ON/OFF nuolatiniu arba intervaliniu režimu galima eksploatuoti prie 1 išvesties lizdo prijungtą siurblj.

- TIMER OFF nuolatinis režimas, t. y. intervalinis režimas pasyvintas ir siurblys veikia nuolat. Šis režimas galimas tik tuomet, jeigu žaliai šviečia rodmuo SYSTEM.

- TIMER ON intervalinis režimas, t. y. siurblys veikia 10 minučių per valandą.

Šis režimas naudingas taupant akumuliatorių, pavyzdžiui, apniukusiomis dienomis.

1. 2 išvesties lizdas (OUTPUT 2) siūlo 6 V nuolatinės srovės maitinimą pasirinktiems prietaisams, pavyzdžiui, šviesos diodu apšvietimui. Šiam lizdui nepriskirta laikmačio funkcija.
2. Saulės energijos modulį statykite saulėtoje, šešėlių nedengiamoje vietoje.
3. Isitikinkite, kad saulės energijos sistemai skirtas siurblys būtų visiškai panardintas j vandenį.
4. Saulės energijos fontano komplektas „SolarMax 2500 Accu“ paruoštas eksploatuoti.

Nuoroda:

siurblyje yra apsaugos nuo veikimo ne vandenyje funkcija. Siurblio korpuso pusėje yra du jutiklių punktai (nematomi iš išorės). Jeigu vienas arba keli jutiklių punktai yra ne po vandeniu, siurblys nebeveikia.

SYSTEM DRAGON MAXIMUM MAXIMUM MAXIMUM

iūra ir techninė priežiūra

Saulès energijos modulis

Saulės energijos modulyje gali susidaryti dulkių, purvo arba lapų nuosėdy. Jas galima pašalinti mikropluošto šluoste ir stiklo valikliu.

Saulès energijos sistemai skirtas siurblys

Jeigu sumažėja siurblio tiekimo galia arba po tam tikro laiko jis nebeveikia, siurblį išvalykite.

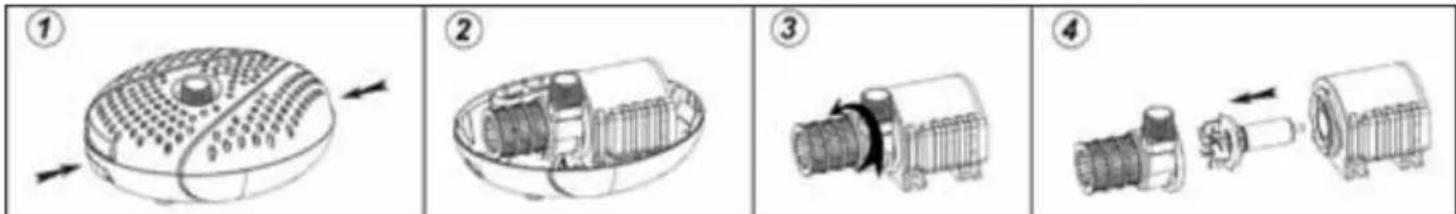

1. Siurblio kabelj atskirkite nuo saulės energijos modulio.
2. Atskirkite viršutinę ir apatinę siurblio korpuso dalj, paspausdami sagtis abiejose priešpriešinėse siurblio korpuso pusėse, ir pakelkite viršutinę siurblio korpuso dalj (žr. 1 ir 2 pav.).
3. Išimkite siurblj ir atidarykite rotoriaus dangtj, jj sukdami prieš laikrodžio rodyklę (žr. 3 pav.).
4. Rotorių ištraukite iš rotoriaus šachtos (žr. 4 pav.).
5. Nuvalykite ir nuplaukite atskiras dalis.
6. Atvirkštine veiksmų seka vėl sumontuokite siurblį.

Dèmesio! Valydami elkitės atsargiai su keraminiu velenu. Jis gali sulūžti.

Siurblj ir akumuliatoriaus dėže saugokite nuo šalčio!

Šaltais žiemos mėnesiais siurblį reikėtų išjungti. Siurblį valykite šiltu vandeniu ir visą sistemą laikykite nuo šalčio apsaugotoje vietoje. Akumuliatoriaus dėže reikėtų laikyti ją visiškai jkrovus.

p „SolarMax 2500 Accu“ naudojimo instrukcija

Baterijos keitimas

1. Apatinėje akumuliatoriaus dėžės dangčio pusėje išsukite 6 varžtus ir nuimkite dangtį.
2. Visų pirma, nuimkite akumuliatoriaus raudono arba mėlyno kabelio prie teigiamo poliaus (+) gnybta, tada nuimkite mėlyno kabelio prie neigiamo poliaus (−) gnybta.
3. Išimkite seną bateriją ir įstatykite naują.
4. Uždėkite akumuliatoriaus mėlyno kabelio prie neigiamo poliaus (−) gnybta, tada uždėkite raudono arba mėlyno kabelio prie teigiamo poliaus (+) gnybta.
5. Akumuliatoriaus dėžė paruošta naudoti.

TRIKČIŲ ŠALINIMAS

Problema Galima priežastis Sprendimas
Siurblys neveikia	Nėra jungties su saulės energijos moduliu	Patikrinti elektros jungtį tarp akumuliatoriaus dėžės ir saulės energijos modulio.
	Sistemos jungiklis nustatytas ties OFF	Sistemos jungiklj nustatyti ties ON
	Laikmačio jungiklis nustatytas ties ON	Laikmačio jungiklj nustatyti ties OFF
	Suveikė apsauga nuo veikimo ne vandenyje	Įsitikinti, kad siurblys visiškai panardintas į vandenį.
	Akumuliatorius per senas Pakeisti akumuliatorių
	Blokuotas rotorius	Išvalyti siurblį, kaip aprašyta skyriuje „Valymas ir techninė priežiūra”
Sistemos rodmuo šviečia RAUDONAI	Per mažai tiesioginės saulės šviesos, kad būtų galima įkrauti akumuliatorių	Palaukti tiesioginės saulės šviesos, kad būtų galima vėl įkrauti akumuliatorių
Siurblys veikia, bet neteka vanduo	Užsikimšusi vandens išvestis arba fontano purkštukas	Išvalyti siurblio išvestį, vamzdį arba fontano purkštuką.

Garantija

Šiam gaminiui suteikiame 2 metų darbų ir medžiagų garantiją; ji galioja nuo pirkimo datos. Norint pasinaudoti garantija būtina pateikti originalų pirkimo įrodymą. Garantinius remonto darbus gali atlikti tik įgaliotoji klientų aptarnavimo tarnyba. Garantinės paslaugos neteikiamos įprastai nusidėvėjus gaminiui, jei kas nors keičiama, perdirbama, taip pat jei atsirado pažeidimų, kilusių dėl neatidumo, išorinio poveikio, naudojimo paskirties, kuriai gaminys neskirtas, ir tais atvejais, kai gaminys iš dalies arba visiškai išmontuotas.

Vides aizsardzība

	1. Gaminys:Elektros prietaisų negalima išmesti kartu su buitinėmis atliekomis. Prieš seną prietaisą pristatydami į vietinį surinkimo punktą, išimkite įstatytą akumuliatorių ir jį utilizuokite atskirai nuo gaminio! Detalesnę informaciją jums suteiks pardavėjas arba utilizavimo įmonė.
	2. Akumuliatoriai:Remiantis baterijų utilizavimo potvarkiu, galutinis naudotojas atsakingas už naudotų akumuliatorių grąžinimą! Naudotus akumuliatorius galite neatlygintai pristatyti į savo bendruomenės surinkimo punktus arba visur, kur akumuliatoriai parduodami. Draudžiama išmesti kartu su buitinėmis atliekomis!

Atitikties deklaracija

Bendrovė UBBINK GARDEN BV užtikrina, kad prietaisas „SolarMax 2500 Accu“ atitinka EB direktyvos 2014/30/ES (elektromagnetinio suderinamumo) reikalavimus. Galioja šios suderintos normos:

EN 61000-6-3:2007+A1:2011

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 61000-6-1:2007
