Ürün Tipi	Bahçe çeşmesi için güneş pompası
Marka	Ubbink
Model	SolarMax 2500 Accu
Ürün Numarası	13511183
Maksimum Debi (Qmax)	2480 l/h
Maksimum Basma Yüksekliği (Hmax)	2,1 m
Elektrik Beslemesi	35 W, 18 V DC güneş paneli; 12 V / 12 Ah akü (kurşun-jel AGM)
Pompa Çalışma Gerilimi	18 V DC
Pompa Çalışma Akımı	900 mA
Pompa Koruma Sınıfı	IP68
Güneş Modülü Koruma Sınıfı	IP65
Akü Bloğu Koruma Sınıfı	IP44
Pompa Çalışma Sıcaklığı	+5 °C ila +40 °C
Güneş Modülü Çalışma Sıcaklığı	-30 °C ila +75 °C
Pompa Bağlantı Kablosu Uzunluğu	5 m
Akü Boyutları (U x Y x G)	152,4 x 96,5 x 99,1 mm
Temel İşlevler	Akü depolamalı güneş enerjisiyle çalışma, zamanlayıcı (sürekli veya 10 dk/sa), aksesuarlar için 6 V çıkış, kuru çalışma koruması, derin deşarj koruması
Bakım ve Temizlik	Güneş modülünü mikrofiber bez ve cam temizleyici ile temizleyin; rotoru ve seramik mili temizlemek için pompayı sökün
Güvenlik	Kuru çalıştırmayın; deniz suyunda kullanmayın; dondan koruyun; aküyü kışın şarjlı saklayın
Yedek Parçalar ve Onarılabilirlik	Değiştirilebilir akü (kurşun 12 V / 12 Ah, düz konektörler 4,8 mm); sökme işleminden sonra rotor ve contalar erişilebilir
Garanti	2 yıl parça ve işçilik (satın alma fişi ibrazı ile)

Sık sorulan sorular - SolarMax 2500 UBBINK

SolarMax 2500 pompası nasıl kurulur?

Pompayı gölete yerleştirin, kir emişini azaltmak için tabandan kaçının. Güneş modülü desteğini monte edin ve panele sabitleyin. Akü bloğunu modüle, ardından pompayı OUTPUT 1 çıkışına bağlayın. SYSTEM anahtarını ON konumuna getirin ve ON/OFF düğmesi ile çıkışı etkinleştirin.

Güneş parlamasına rağmen pompa neden çalışmıyor?

SYSTEM anahtarının ON konumunda olduğunu ve OUTPUT 1 çıkışının etkinleştirildiğini (ON/OFF düğmesi) kontrol edin. Sürekli çalışma istiyorsanız TIMER'ın OFF olduğundan emin olun. Ayrıca pompanın tamamen suya daldırıldığını kontrol edin: sensörler su altında değilse kuru çalışma koruması onu durdurur.

Kırmızı SYSTEM lambası ne anlama gelir?

Kırmızı SYSTEM lambası, akünün pompayı çalıştıracak kadar şarj olmadığını gösterir. Güneş panelinin aküyü şarj etmesi beklenmelidir. Şarj sırasında sarı CHARGING lambası yanar. Güneşli bir günün ardından akü yeterince şarj olmalıdır.

Pompa nasıl temizlenir?

Pompayı akü bloğundan ayırın. Pompa muhafazasını açın, pompayı çıkarın, rotor kapağını saat yönünün tersine çevirerek sökün, rotoru çıkarın. Tüm parçaları ılık suyla temizleyin, kırılgan seramik mile dikkat edin. Ters sırayla yeniden monte edin.

Kışın pompayı kullanabilir miyim?

Hayır, pompa ve akü bloğu dondan korunmalıdır. Kışın pompayı temizleyin ve seti dondan korunan bir yerde saklayın. Akü tam şarjlı olarak saklanmalıdır.

Akü bloğunun bataryası nasıl değiştirilir?

Akü bloğu kapağının altındaki 6 vidayı çıkarın. Eski aküden önce kırmızı (pozitif) terminali, ardından mavi (negatif) terminali çıkarın. Yeni aküyü (kurşun 12 V / 12 Ah, düz konektörler 4,8 mm) takarken önce maviyi negatife, ardından kırmızıyı pozitife bağlayın. Kapağı kapatın.

Pompa kablosunun uzunluğu nedir?

Pompa bağlantı kablosu 5 metredir. Akü bloğuna olan mesafeyi uzatmak için kit içinde bir uzatma kablosu verilmiştir.

OUTPUT 2 çıkışını kullanabilir miyim?

Evet, OUTPUT 2 çıkışı, LED aydınlatma gibi aksesuarlar için 6 V DC gerilim sağlar. Bu çıkış zamanlayıcı tarafından kontrol edilmez.

Pompa debisi nasıl ayarlanır?

Debi, akü bloğu üzerinde bulunan bir potansiyometre ile değiştirilebilir. İhtiyacınıza göre debiyi artırmak veya azaltmak için çevirin.

Pompa çalışıyor ancak su üretmiyorsa ne yapmalıyım?

Pompa çıkışının, uzatma borularının ve çeşme başlığının tıkalı olmadığını kontrol edin. Gerekirse temizleyin. Ayrıca pompanın tamamen suya daldırıldığından emin olun.

KULLANIM KILAVUZU SolarMax 2500 UBBINK

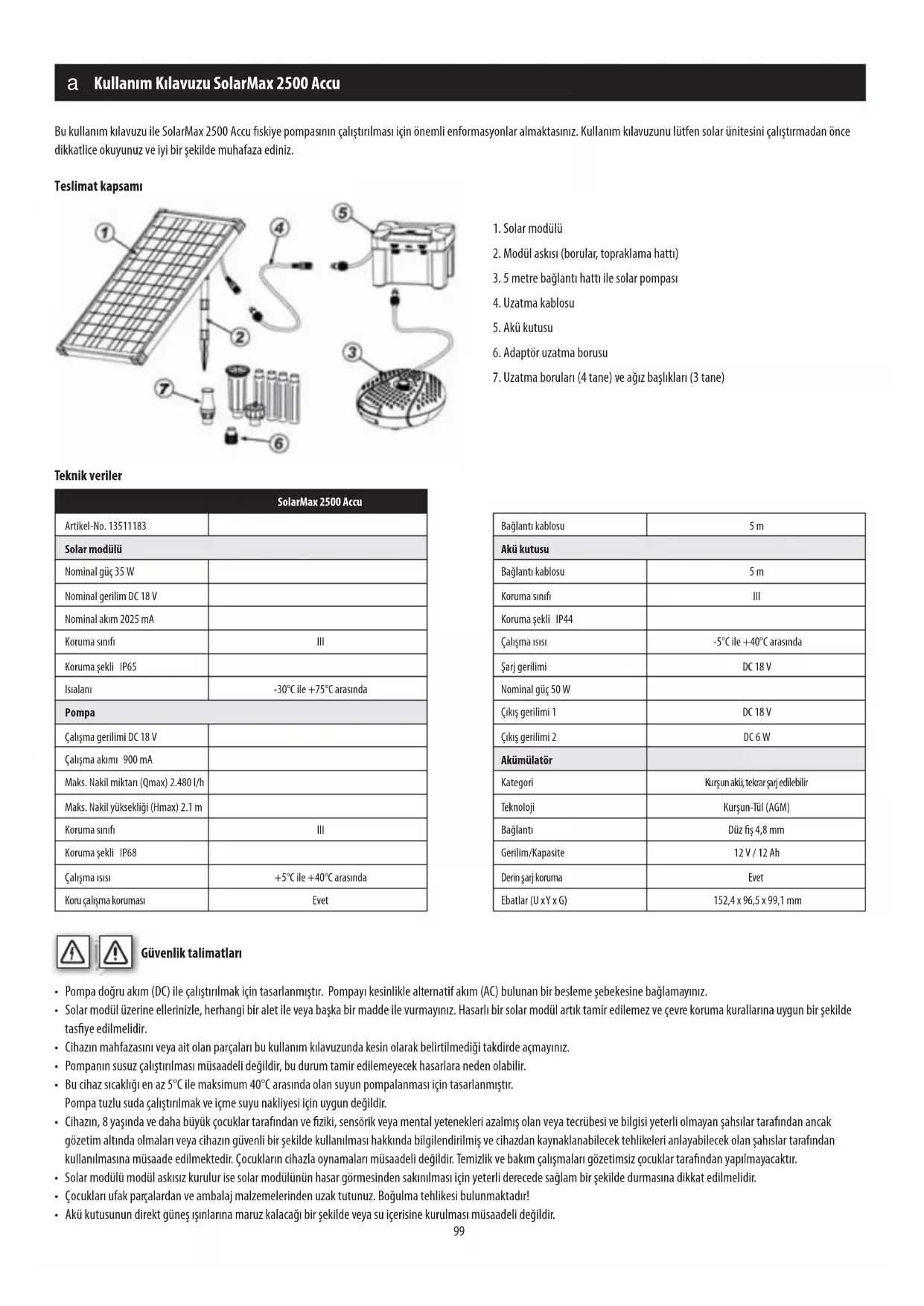

a Kullanım Kılavuzu SolarMax 2500 Accu

Bu kullanım kılavuzu ile SolarMax 2500 Accu fiskiye pompasının çalıştırılması için önemli enformasyonlar almaktasınız. Kullanım kılavuzunu lütfen solar ünitesini çalıştırmadan önce dikkatlice okuyunuz ve iyi bir şekilde muhafaza ediniz.

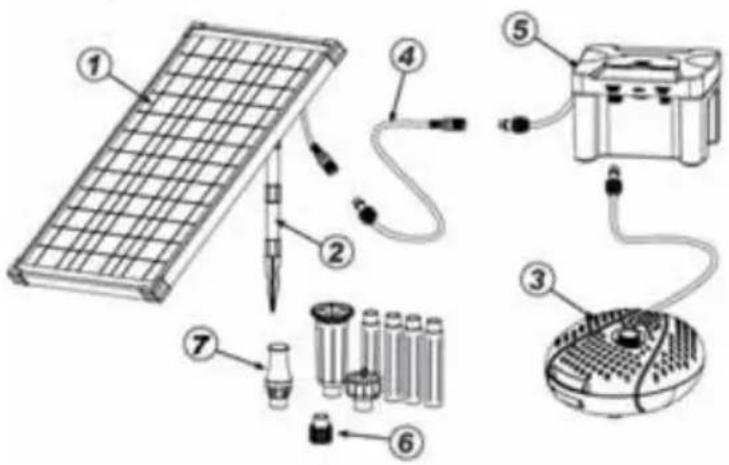

Teslimat kapsamı

1. Solar modülü
2. Modül askısı (borular, topraklama hattı)
3. 5 metre bağlantı hattı ile solar pompası
4. Uzatma kablosu
5. Akü kutusu
6. Adaptör uzatma borusu
7. Uzatma boruları (4 tane) ve ağız başlıkları (3 tane)

Teknik veriler

SolarMax 2500 Accu
Artikel-No. 13511183
Solar modülü
Nominal güç 35 W
Nominal gerilim DC 18 V
Nominal akım 2025 mA
Koruma sınıfı	III
Koruma şekli IP65
İsılanı	-30°C ile +75°C arasında
Pompa
Çalışma gerilimi DC 18 V
Çalışma akımı 900 mA
Maks. Nakil miktarı (Qmax) 2.480 l/h
Maks. Nakil yüksekliği (Hmax) 2.1 m
Koruma sınıfı	III
Koruma şekli IP68
Çalışma ısısı	+5°C ile +40°C arasında
Koru çalışma koruması	Evet

Bağlantı kablosu	5 m
Akü kutusu
Bağlantı kablosu	5 m
Koruma sınıfı	III
Koruma şekli IP44
Çalışma ısısı	-5°C ile +40°C arasında
Şarj gerilimi	DC 18 V
Nominal güç 50 W
Çıkış gerilimi 1	DC 18 V
Çıkış gerilimi 2	DC 6 W
Akümülatör
Kategori	Kurşun akü, tekrar şarj edilebilir
Teknoloji	Kurşun-Tül (AGM)
Bağlantı	Düz fiş 4,8 mm
Gerilim/Kapasite	12 V / 12 Ah
Derin şarj koruma	Evet
Ebatlar (U xY x G)	152,4 x 96,5 x 99,1 mm

Güvenlik talimatları

• Pompa doğru akım (DC) ile çalıştırılmak için tasarlanmıştır. Pompayı kesinlikle alternatif akım (AC) bulunan bir besleme şebekesine bağlamayınız.
• Solar modül üzerine ellerinizle, herhangi bir alet ile veya başka bir madde ile vurmayınız. Hasarlı bir solar modül artık tamir edilemez ve çevre koruma kurallarına uygun bir şekilde tasfiye edilmelidir.
• Cihazın mahfazasını veya ait olan parçaları bu kullanım kılavuzunda kesin olarak belirtilmediği takdirde açmayınız.
• Pompanın susuz çalıştırılması müsaadeli değildir, bu durum tamir edilemeyecek hasarlara neden olabilir.
• Bu cihaz sıcaklığı en az 5°C ile maksimum 40°C arasında olan suyun pompalanması için tasarlanmıştır.
  Pompa tuzlu suda çalıştırılmak ve içme suyu nakliyesi için uygun değildir.
• Cihazın, 8 yaşında ve daha büyük çocuklar tarafından ve fiziki, sensörik veya mental yetenekleri azalmış olan veya tecrübesi ve bilgisi yeterli olmayan şahsılar tarafından ancak gözetim altında olmaları veya cihazın güvenli bir şekilde kullanılması hakkında bilgilendirilmiş ve cihazdan kaynaklanabilecek tehlikeleri anlayabilecek olan şahıslar tarafından kullanılmasına müsaade edilmektedir. Çocukların cihazla oynamaları müsaadeli değildir. Temizlik ve bakım çalışmaları gözetimsiz çocuklar tarafından yapılmayacaktır.
• Solar modülü modül askısız kurulur ise solar modülünün hasar görmesinden sakınılması için yeterli derecede sağlam bir şekilde durmasına dikkat edilmelidir.
• Çocukları ufak parçalardan ve ambalaj malzemelerinden uzak tutunuz. Boğulma tehlikesi bulunmaktadır!
• Akü kutusunun direkt güneş ışınlarına maruz kalacağı bir şekilde veya su içerisinde kurulması müsaadeli değildir.

Bu ürün sadece ufak bahçe havuzlarında şahsi kullanım için tasarlanmıştır. Pompanın çalıştırılması için direkt güneş ışını gereklidir. Akü güneş ışınları ile şarj olmaktadır. Akü gerilimi çalışabilecek alanda ise, pompa çalışmaktadır. Karanlıkta pompa akünün şarj durumuna göre uzun bir süre akü üzerinden beslenmektedir. Pompanın nakil gücü bir potansiyometre üzerinden değiştirilebilir.

Akü elektronik sayesinde derin şarjdan, aşırı şarjdan ve kısa devreden korunmaktadır.

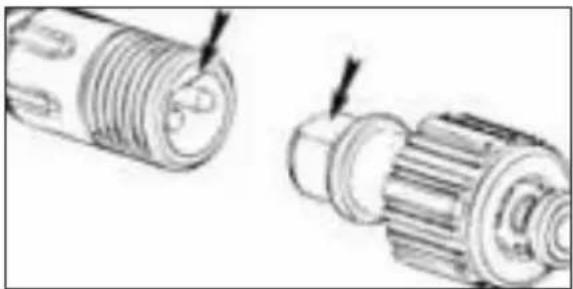

Dikkat! Fisler kutuplama korumalıdır, bu nedenle sokma esnasında güç kullanmayınız.

1. Pompanın bağlantı kablosunu tamamen çıkarınız.
2. Uzatma borularının adaptörlerini pompa çıkışına vidalayınız.
3. Yeterli derecede uzatma borusu bağlayınız ve seçilen fiskiye ağızlıklarını takınız. Boru uzatmasını pompadaki boru adaptörüne takınız

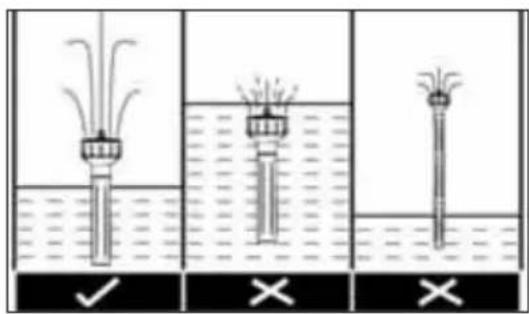

Volkan: Havuzun volkan şeklinde püskürtmesinin sağlanması için püskürtme kafasının suyun üst yüzeyinden fazla uzakta olmamasını sağlayınız.

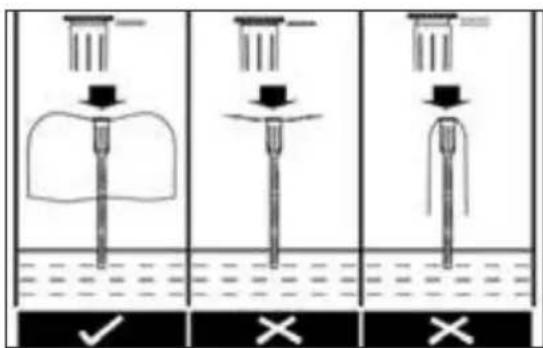

Su çanı: Ağızlık parçasının su üst yüzeyinden bir hayli mesafede olması gerekir. Su çanının büyüklüğü ağızlık üst parçasının üzerine bastırılarak veya yukarı kaldırılarak ayarlanabilir. Su çıkması için aralık ne kadar büyük ise, su çanı o kadar küçük olacaktır.

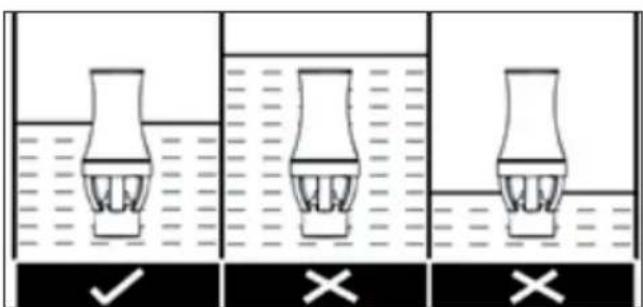

Köpük püskürtücü: Ağızlık kafasının altı tane akış oyalayıcı ağızlarının daime suyun altında bulunmasına dikkat ediniz.

1. Pompayı havuza yerleştiriniz. Pompa daha çok pislik çekeceği ve bu nedenle daha çabuk pisleneceği için pompanın havuzun dibine yerleştirilmesinden sakınınız.
2. Solar modülünün (borular ve toprak hattı) modül askısını birlikte sokunuz ve bunları solar modülünün arka kısmına sabitleyiniz.
3. Akü kutusunun fişini solar modülüne bağlayınız ve başlık halkasını sıkıca vidalayanız.

a Kullanım Kılavuzu SolarMax 2500 Accu

1. Şimdi pompanın fisini akü kutusundaki "OUTPUT 1 DC 18V" yuvasına sokunuz.

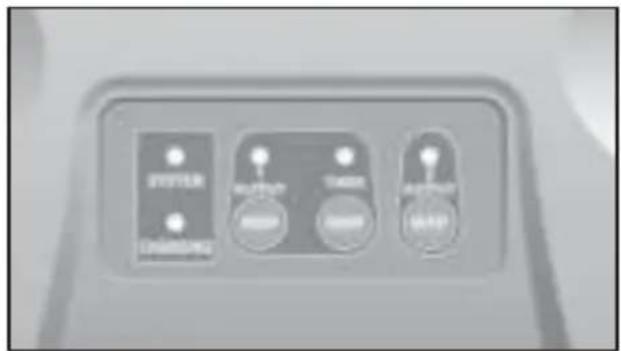

2. "SYSTEM ON/OFF" şalterini "ON" üzerine getiriniz. Akü şarj olmuş ve pompa çalıştırılabilecek ise LED-Göstergesindeki "SYSTEM"YEŞİL yanacaktır. Uyarı: LED-Göstergesi "SYSTEM" iki renklidir. Gösterge KIRMIZI yanıyor ise, aküde yeterli şarj bulunmadığından veya ilk defa şarj edileceğinden pompa çalışmayacaktır. Bir günden daha az bir süre güneş parlaması durumunda akü şarj olmuştur. Şarj esnasında LED-Göstergesi "CHARGING", sistemin kapalı veya açık olmasından bağımsız olarak YEŞİL yanmaktadır. Akü maksimum şarj kapasitesine kadar şarj olduğunda şarj işlemi otomatik olarak sonlanmaktadır. Akünün şarj edilmesi pompanın çalıştırılmasından daima önceliklidir.
3. ON/OFF tuşuna basarak çıkış yuvasını 1 (OUTPUT) aktifleştiriniz. Çıkış açılmış (ON) ise gösterge YEŞİL yanacak ve pompa çalışmaya başlayacaktır. Pompayı durdurmak için ON/OFF tuşuna basarak çıkış yuvası 1 kapatınız.
4. "TIMER ON/OFF" tuşu ile çıkış yuvası 1'e bağlı bulunan pompa sürekli çalışmada veya enterval modunda çalıştırılabilir.
5. TIMER OFF sürekli çalıştırma, yani enterval modu devre dışı ve pompa aralıksız olarak çalışmakta. Bu mod sadece SYSTEM-Göstergesi yeşil yandığı takdirde kullanılabilmektedir.
6. TIMER ON enterval çalıştırması, yani pompa saate 10 dakika çalışmaktadır. Bu mod, Örneğin bulutlu günlerde aküden tasarruf etmek için faydalıdır.
7. Çıkış yuvası 2 (OUTPUT 2), örneğin LED-Lambası gibi ilave cihazlar için 6 volt Doğru akım beslemesi sağlamaktadır.
8. Solar modülünü güneş göreni bölge vurmayan bir yere yerleştiriniz.
9. Solar pompasının devamlı tam olarak su altında kalmasını güvenlik altına alınız.
10. Solar fiskiye takımı SolarMax 2500 Accu şimdi çalışmaya hazır durumdadır.

SYSTEM DRAGON MAXIMUM MAXIMUM MAXIMUM

Uyari:

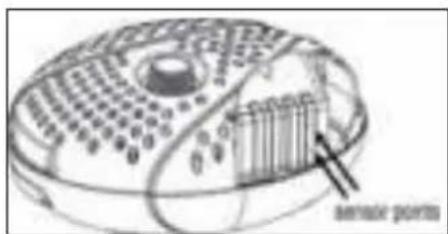

Pompada taklı bir kuru çalışma koruma fonksiyonu bulunmaktadır. Bunun için pompanın gövdesinin bir tarafından iki sensör noktası bulunmaktadır (dışarıdan görünmeyecek şekilde). Bu noktalardan bir tanesinin suyun altında olmaması durumunda pompa çalışmamaktadır.

Solar modülü üzerinde toz, pislik veya yaprak kalıntıları meydana gelebilir. Bunları bir mikro lifli bez ile ve cam temizleyici ile temizleyebilirsiniz..

Solar pompa

Pompanın nakil gücü zayıflar ise veya belirli bir süreden sonra fonksiyon göstermez ise, Pompayı şu şekilde temizleyiniz.

1) Pompa kablosunu solar modülünden ayırınız.
2) Pompa mahfazasının karşı tarafından tokalara basarak pompa mahfazasının alt ve üst kısmının kilitlerini açınız ve pompa mahfazasının üst kısmını çıkarınız (bakınız resim 1 ve 2)
3) Pompayı çıkarınız ve saat dönme istikametinin tersine çevirerek rotor kapağını açınız (bakınız resim 3)
4) Rotor kuyusundan rotoru dışarı çıkarın (bakınız resim 4)
5) Bütün parçaları teker teker temizleyiniz.
6) Tersine sırada pompayı tekrar monte ediniz.

Dikkat! Temizlik çalışmaları esnasında seramik mil ile dikkatli olunuz. Bu mil kolayca kırılabilir.

Pompayı ve aküyü dondan koruyunuz!

Soğuk kış aylarında pompanın devre dışı bırakılması gerekir. Pompayı ilık su ile temizleyiniz, sistemin tamamını don tutmayacak bir yerde muhafaza ediniz. Akü kutusu mümkün derece tam olarak şarj olmuş vaziyette muhafaza ediniz.

a Kullanım Kılavuzu SolarMax 2500 Accu

Akü değiştirme

1. Akü kutusunun kapağının alt tarafından 6 tane vidayı çıkarın ve kapağı dışarı alınız.
2. Kırmızı yani kahverengi kabloyu akünün artı kutbundan (+) çıkarın ve arkasından mavi kabloyu eksi (-) kutbundan çıkarınız.
3. Aküyü çıkarın ve yeni aküyü yerleştiriniz.
4. Kırmızı yani kahverengi kabloyu akünün artı kutbuna (+) takınız ve arkasından mavi kabloyu eksi (-) kutbuna takınız.
5. Akü kutusu şimdi tekrar çalışmaya hazır durumdadır.

HATALARI ORTADAN KALDIRMA

Problem Olası neden Çözüm
Pompa çalışmıyor	Solar modülüne bağlantı yok	Akü kutusu ile solar modül arasındaki elektrik bağlantısını kontrol ediniz.
	Sistem - Şalteri “OFF” üzerinde	Sistem-Şalterini “ON” üzerine getiriniz.
	Timer - Şalteri “ON” üzerinde	Timer-Şalterini “OFF” üzerine getiriniz.
	Kuru çalışma koruması devreye girdi	Pompanın tamamen su altında bulunmasını sağlayınız.
	Akü çok eski Aküyü yenileyiniz
	Yürüme tekerleği bloke	Pompayı “Temizleme ve Bakım” altında açıklandığı şekilde temizleyiniz
Sistem göstergesi KIRMIZI gösteriyor	Akünün dolması için güneş ışını çok az,	Akünün tekrar dolması için güneş ışınınbı bekleyiniz
Pompa çalışıyor, fakat su gelmiyor	Pompa çıkışı veya fiskiye ağızlığı tıkalı	Pompa çıkışı, yükselme borusunu ve fiskiye ağzını temizleyiniz.

Garanti

Bu ürün için satın alma tarihinden geçerli olarak malzeme ve imalat hataları için 2 sene garanti verilmektedir. Garantinin kullanılabilmesi için satın alma belgesi orijinal olarak sunulmak zorundadır. Garanti tamiratlarının sadece yetkilendirilmiş bir müşteri hizmetleri tarafından yapılmasına müsaade edilmektedir. Normal aşınma, değiştirmeler, revizyonlar, dikkatsizlik sonucu hasar vermeler, dışarıdan etki, cihazın tasarlanmadığı kullanım alanları, komple ve kısmen sökülmüş cihazlar garanti kapsamında değildir.

Çevre koruma

	1. Ürün:Elektrikli cihazlar ev atıkları ile tasfiye edilmemeleri gerekir. Elektronik cihazınızı yerel toplama yerine götürmeden önce içinde bulunan aküyü çıkarın ve üründen ayrı olarak tasfiye ediniz. Daha fazla bilgiyi tüccarınızdan veya tasfiye şirketinizden alabilirsiniz.
	2. Aküler:Pil talimatnamesine göre son tüketiciler yasal olarak kullanılmış aküleri geriye vermekle mükelleftirler! Kullanılmış akülerinizi ücretsiz olarak belediyenizin toplama yerine veya akü satılan her yerde geriye verebilirsiniz. Ev atıkları üzerinden akülerin tasfiye edilmesi yasaktır!

Uyumluluk beyani

Aşağıda imzası bulunan UBBINK GARDEN BV firması kendi sorumluluğu altında SolarMax 2500 Accu cihazının 2014/30/AB (elektromanyetik hassaslık) Talimatnamesinin taleplerini yerine getirmekte olduğunu beyan eder. Aşağıda belirtilen uyumlu normlar kullanılmıştır:

EN 61000-6-3:2007+A1:2011

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 61000-6-1:2007
