SolarMax 2500 - Szivattyú UBBINK - Ingyenes használati útmutató

Termék típusa	Napelemes szivattyú kerti szökőkúthoz
Márka	Ubbink
Modell	SolarMax 2500 Accu
Cikkszám	13511183
Maximális áramlási sebesség (Qmax)	2480 l/h
Maximális szállítási magasság (Hmax)	2,1 m
Elektromos táplálás	35 W, 18 V napelem; 12 V / 12 Ah akkumulátor (ólom-gél AGM)
Szivattyú üzemi feszültsége	18 V DC
Szivattyú üzemi árama	900 mA
Szivattyú védelmi osztálya	IP68
Napelem modul védelmi osztálya	IP65
Akkumulátor egység védelmi osztálya	IP44
Szivattyú üzemi hőmérséklete	+5 °C és +40 °C között
Napelem modul üzemi hőmérséklete	-30 °C és +75 °C között
Szivattyú csatlakozókábelének hossza	5 m
Akkumulátor méretei (H x Sz x M)	152,4 x 96,5 x 99,1 mm
Fő funkciók	Napelemes működés akkumulátoros tárolással, időzítő (folyamatos vagy 10 perc/óra), 6 V-os kimenet tartozékokhoz, szárazon futás elleni védelem, mélykisülés elleni védelem
Karbantartás és tisztítás	Tisztítsa a napelemet mikroszálas kendővel és ablaktisztítóval; szerelje szét a szivattyút a forgórész és a kerámia tengely tisztításához
Biztonság	Ne üzemeltesse szárazon; ne használja tengervízben; védje a fagytól; télen tárolja az akkumulátort feltöltött állapotban
Alkatrészek és javíthatóság	Cserélhető akkumulátor (ólom 12 V / 12 Ah, lapos csatlakozók 4,8 mm); forgórész és tömítések a szétszerelés után hozzáférhetők
Garancia	2 év alkatrészre és munkadíjra (vásárlási bizonylat bemutatásával)

Gyakran ismételt kérdések - SolarMax 2500 UBBINK

Hogyan telepítsem a SolarMax 2500 szivattyút?

Helyezze a szivattyút a tóba, kerülje a feneket a szennyeződések beszívásának csökkentése érdekében. Szerelje össze a napelem modul tartóját és rögzítse a panelhez. Csatlakoztassa az akkumulátor egységet a modulhoz, majd a szivattyút az OUTPUT 1 kimenethez. Kapcsolja a SYSTEM kapcsolót ON állásba, és aktiválja a kimenetet az ON/OFF gombbal.

Miért nem működik a szivattyú, amikor süt a nap?

Ellenőrizze, hogy a SYSTEM kapcsoló ON állásban van-e, és az OUTPUT 1 kimenet aktiválva van-e (ON/OFF gomb). Győződjön meg arról, hogy a TIMER OFF állásban van, ha folyamatos működést szeretne. Azt is ellenőrizze, hogy a szivattyú teljesen el van merülve: a szárazon futás elleni védelem leállítja, ha az érzékelők nincsenek a víz alatt.

Mit jelent a piros SYSTEM jelzőfény?

A piros SYSTEM jelzőfény azt jelzi, hogy az akkumulátor túl lemerült a szivattyú működtetéséhez. Meg kell várni, amíg a napelem feltölti az akkumulátort. A sárga CHARGING jelzőfény világít töltés közben. Egy napsütéses nap után az akkumulátornak eléggé fel kell töltődnie.

Hogyan tisztítsam a szivattyút?

Csatlakoztassa le a szivattyút az akkumulátor egységről. Pattintsa le a szivattyú házát, vegye ki a szivattyút, csavarja le a forgórész fedelét (az óramutató járásával ellentétes irányban), vegye ki a forgórészt. Tisztítson meg minden alkatrészt langyos vízzel, ügyelve a kerámia tengelyre, amely törékeny. Szerelje össze fordított sorrendben.

Használhatom a szivattyút télen?

Nem, a szivattyút és az akkumulátor egységet védeni kell a fagytól. Télen tisztítsa meg a szivattyút, és tárolja az egészet fagymentes helyen. Az akkumulátort teljesen feltöltve kell tárolni.

Hogyan cseréljem ki az akkumulátor egység akkumulátorát?

Távolítsa el a 6 csavart az akkumulátor egység fedele alól. Először a piros (pozitív) pólust, majd a kék (negatív) pólust csatlakoztassa le a régi akkumulátorról. Szerelje be az új akkumulátort (ólom 12 V / 12 Ah, lapos csatlakozók 4,8 mm), először a kéket csatlakoztassa a negatívhoz, majd a pirost a pozitívhoz. Zárja vissza a fedelet.

Milyen hosszú a szivattyú kábele?

A szivattyú csatlakozókábele 5 méter hosszú. A készletben található egy hosszabbító kábel a távolság növeléséhez az akkumulátor egységig.

Használhatom az OUTPUT 2 kimenetet?

Igen, az OUTPUT 2 kimenet 6 V egyenfeszültséget biztosít tartozékok, például LED világítás számára. Ezt a kimenetet nem vezérli az időzítő.

Hogyan állítsam be a szivattyú áramlási sebességét?

Az áramlási sebesség az akkumulátor egységen található potenciométerrel módosítható. Forgassa el az áramlás növeléséhez vagy csökkentéséhez az igények szerint.

Mit tegyek, ha a szivattyú forog, de nem termel vizet?

Ellenőrizze, hogy a szivattyú kimenete, a hosszabbító csövek és a szökőkút fúvóka nincsenek-e eltömődve. Szükség esetén tisztítsa meg. Győződjön meg arról is, hogy a szivattyú teljesen el van merülve.

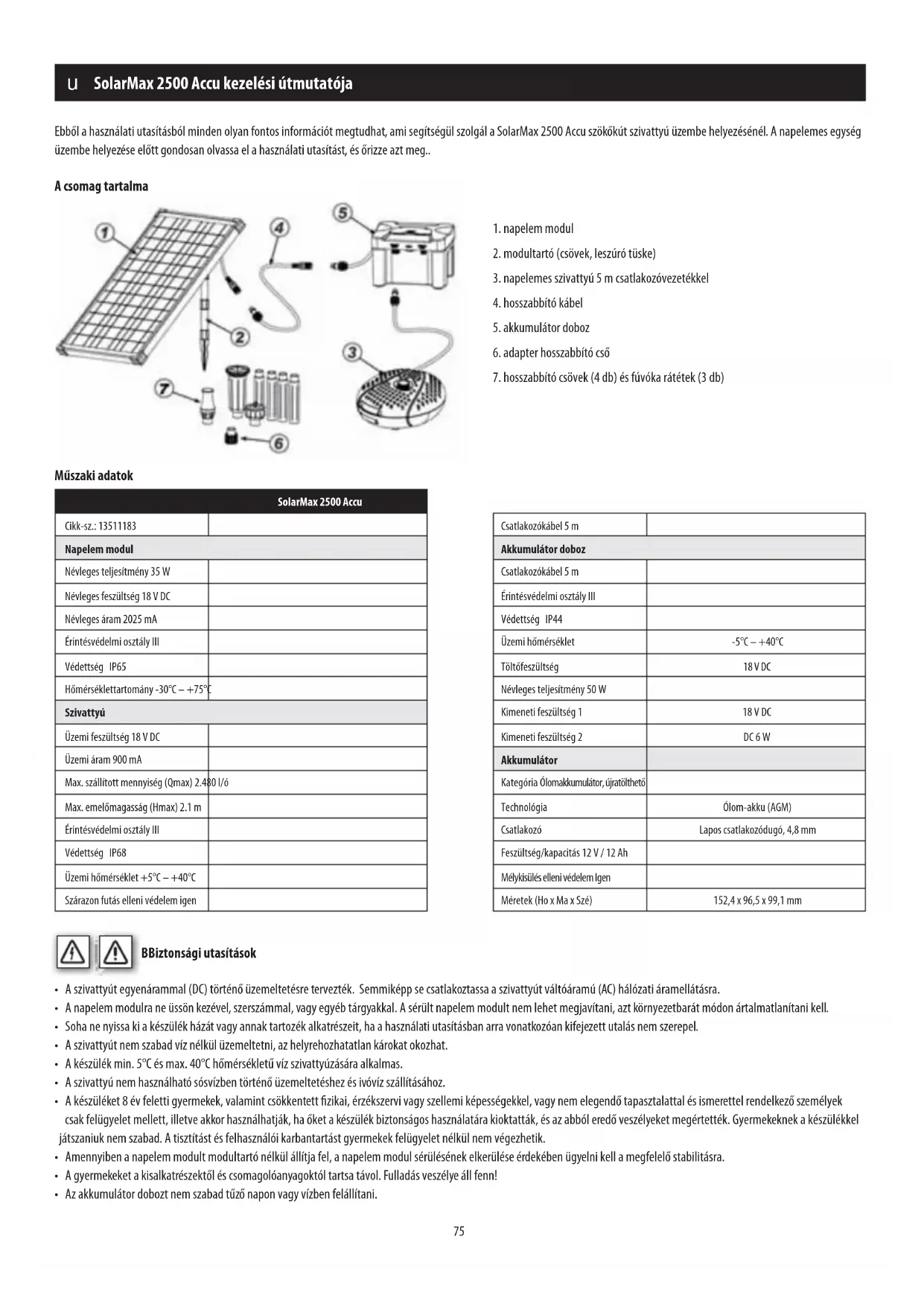

HASZNÁLATI ÚTMUTATÓ SolarMax 2500 UBBINK

U SolarMax 2500 Accu kezelési útmutatója

Ebből a használati utasításból minden olyan fontos információt megtudhat, ami segítségül szolgál a SolarMax 2500 Accu szökőkút szivattyú üzembe helyezésénél. A napelemes egység üzembe helyezése előtt gondosan olvassa el a használati utasítást, és örizze azt meg..

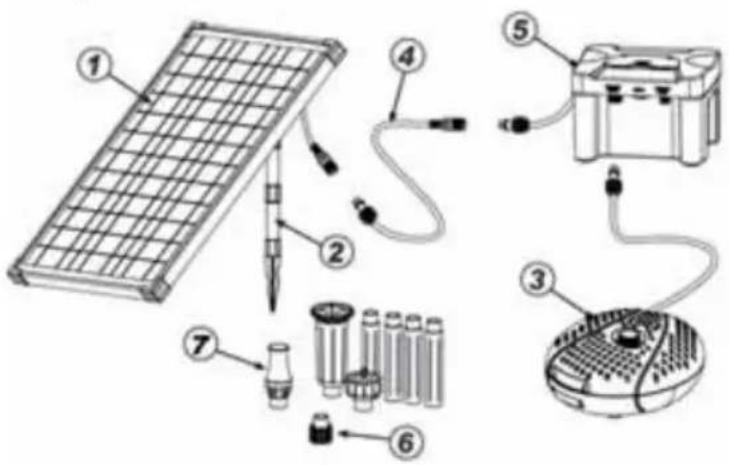

A csomag tartalma

1. napelem modul
2. modultartó (csövek, leszúró tüske)
3. napelemes szivattyú 5 m csatlakozóvezetékkel
4. hosszabbító kábel
5. akkumulátor doboz
6. adapter hosszabbító cső
7. hosszabbító csövek (4 db) és fúvóka rátétek (3 db)

Műszaki adatok

SolarMax 2500 Accu
Cikk-sz.: 13511183
Napelem modul
Névleges teljesítmény 35 W
Névleges feszültség 18 V DC
Névleges áram 2025 mA
Érintésvédelmi osztály III
Védettség IP65
Hőmérséklettartomány -30°C – +75°C
Szivattyú
Üzemi feszültség 18 V DC
Üzemi áram 900 mA
Max. szállított mennyiség (Qmax) 2.480 l/ó
Max. emelőmagasság (Hmax) 2.1 m
Érintésvédelmi osztály III
Védettség IP68
Üzemi hőmérséklet +5°C – +40°C
Szárazon futás elleni védelem igen

Csatlakozókábel 5 m
Akkumulátor doboz
Csatlakozókábel 5 m
Érintésvédelmi osztály III
Védettség IP44
Üzemi hömérséklet	-5°C – +40°C
Töltőfeszültség	18 V DC
Névleges teljesítmény 50 W
Kimeneti feszültség 1	18 V DC
Kimeneti feszültség 2	DC 6 W
Akkumulátor
Kategória Ólomakkumulátor, újratölthető
Technológia	Ólom-akku (AGM)
Csatlakozó	Lapos csatlakozódugó, 4,8 mm
Feszültség/kapacitás 12 V / 12 Ah
Mélykisülés elleni védelem Igen
Méretek (Ho x Ma x Szé)	152,4 x 96,5 x 99,1 mm

BBiztonsági utasítások

• A szivattyút egyenárammal (DC) történő üzemeltetésre tervezték. Semmiképp se csatlakoztassa a szivattyút váltóáramú (AC) hálózati áramellátásra.
• A napelem modulra ne üssön kezével, szerszámmal, vagy egyéb tárgyakkal. A sérült napelem modult nem lehet megjavítani, azt környezetbarát módon ártalmatlanítani kell.
• Soha ne nyissa ki a készülék házát vagy annak tartozék alkatrészeit, ha a használati utasításban arra vonatkozóan kifejezett utalás nem szerepel.
• A szivattyút nem szabad víz nélkül üzemeltetni, az helyrehozhatatlan károkat okozhat.
• A készülék min. 5°C és max. 40°C hömérsékletű víz szivattyúzására alkalmas.
• A szivattyú nem használható sósvízben történő üzemeltetéshez és ivóvíz szállításához.
• A készüléket 8 év feletti gyermekek, valamint csökkentett fizikai, érzékszervi vagy szellemi képességekkel, vagy nem elegendő tapasztalattal és ismerettel rendelkező személyek csak felügyelet mellett, illetve akkor használhatják, ha őket a készülék biztonságos használatára kioktatták, és az abból eredő veszélyeket megértették. Gyermekeknek a készülékkel játszaniuk nem szabad. A tisztítást és felhasználói karbantartást gyermekek felügyelet nélkül nem végezhetik.
• Amennyiben a napelem modult modultartó nélkül állítja fel, a napelem modul sérülésének elkerülése érdekében ügyelni kell a megfelelő stabilitásra.
• A gyermekeket a kisalkatrészektől és csomagolóanyagoktól tartsa távol. Fulladás veszélye áll fenn!
• Az akkumulátor dobozt nem szabad tűző napon vagy vízben felállítani.

U SolarMax 2500 Accu kezelési útmutatója

eltetésszerű használat

A terméket kizárólag kis kerti tavakban történő magánhasználatra tervezték. A szivattyú üzemeltetéséhez közvetlen napfény szükséges. Napsugárzás esetén az akkumulátor töltődik. Ha az akkumulátor feszültsége működőképes tartományban van, a szivattyú bekapcsol. Sötétben a szivattyút az akkumulátor látja el, a töltöttségi szinttől függően akár több óráig is. A szivattyú szállítási teljesítménye egy potenciométeren keresztül módosítható.

Az akkumulátort az elektronika védi a mélykisüléssel, túltöltéssel és rövidzárlattal szemben.

Figyelem! A dugaszolható csatlakozók fordított polaritás ellen védettek, ezért bedugáskor ne alkalmazzon erőszakot.

relés és üzembe helyezés

1. Teljesen tekercselje le a csatlakozókábelt.
2. Csavarozza rá a hosszabbító csövek adapterét a szivattyú kimenetre.
3. Illesszen össze megfelelő darabszámú hosszabbító csövet, és helyezze fel a kiválasztott szökökút fúvókát. Dugja a csöhosszabbítót a szivattyún lévő cső-adapterre.

Vulkán: ügyeljen arra, hogy a szórófej ne legyen túl messze a vizfelülettől, így maximalizálhatja a vulkán-szökökút magasságát.

Vízharang: a fúvóka rátétet magasan a vízfelület fölött kell elhelyezni. A vízharang mérete a fúvóka felsőrész lenyomásával vagy megemelésével beállítható. Minél nagyobb a vízkilépési rés, annál kisebb a vízharang..

Habosított víz: figyeljen arra, hogy a fúvókafej hat, áramlás eltérítő nyílása mindig víz alatt legyen.

1. Helyezze el a szivattyút a tóban. Kerülje a közvetlenül a tó alján való elhelyezést, mivel itt különösen sok szennyeződést szív be a szivattyú, és gyorsan elszennyeződik.
2. Illessze össze a napelem modul modultartóját (csövek és leszúró elem), és rögzítse azt a napelem modul hátoldalán.
3. Kösse össze az akkumulátor doboz csatlakozódugóját a napelem modullal, és csavarozza rá szorosan a hollandi csavart.

U SolarMax 2500 Accu kezelési útmutatója

1. Most kösse össze a szivattyú csatlakozódugóját az akkumulátor dobozon lévő „OUTPUT 1 DC 18V” aljzattal.
2. Állítsa a „SYSTEM ON/OFF“ kapcsolót „ON“ állásba. A „SYSTEM“ LED-kijelző ZÖLDEN világít, ha az akkumulátor fel van töltve, és a szivattyú bekapcsolható.

Megjegyzés: a „SYSTEM“ LED-kijelző kétszínű. Ha a kijelző PIROSAN világít, akkor a szivattyú nem működik, mivel az akkumulátor kevés maradék töltéssel rendelkezik, vagy első alkalommal kerül feltöltésre. Alig egy napsütéses nap után az akkumulátor feltöltődik. A „CHARGING“ LED-kijelző a töltési fázis közben SÁRGÁN világít, függetlenül attól, hogy a rendszer be- vagy kikapcsolt állapotú-e. A töltési folyamat automatikusan befejeződik, ha az akkumulátor a maximális töltési kapacitáság feltöltött. Az akkumulátor feltöltése mindig elsőbbséget élvez a szivattyú üzemeltetésével szemben.

1. Aktiválja az 1. kimeneti aljzatot (OUTPUT 1) az ON/OFF gomb megnyomásával. Ha a kimenet be van kapcsolva (ON), a kijelző ZÖLDEN világít, és a szivattyú működni kezd. A szivattyú leállításához kapcsolja ki az 1. kimeneti aljzatot az ON/OFF gomb megnyomásával.

2. A „TIMER ON/OFF“ gombbal az 1. kimeneti aljzatra csatlakoztatott szivattyú folyamatos vagy szakaszos üzemmódban üzemeltethető.

3. TIMER OFF folyamatos üzemmód, azaz a szakaszos üzemmód ki van kapcsolva, és a szivattyú folyamatosan jár. Ez az üzemmód csak akkor áll rendelkezésre, ha a SYSTEM (RENDSZER) kijelző zölden világít.

4. TIMER ON szakaszos üzemmód, azaz a szivattyú óránként 10 percig jár. Ez az üzemmód hasznos az akkumulátor kapacitásával való takarékoskodáshoz, pl. a felhős napokon.

5. A 2. kimeneti aljzat (OUTPUT 2) 6 voltos egyenáramú ellátást nyújt az opcionális kiegészítő készülékekhez, mint pl. a LED-világításhoz. Ennek az aljzatnak nincs időzítő funkciója.

6. A napelem modult napos, árnyékmentes helyen állítsa fel.

7. Gondoskodjon arról, hogy a napelemes szivattyú mindig teljesen belemerüljön a vízbe.
8. A SolarMax 2500 Accu napelemes szökökút készlet most üzemkész.

Megjegyzés:

A szivattyú beépített szárazon futás elleni védelemmel rendelkezik. Ehhez a szivattyútest egyik oldalán két érzékelő pont van (kívülről nem látható). Ha az egyik érzékelő pont nincs, vagy egyik sincs a víz alatt, a szivattyú működése leáll.

SYSTEM DRAGON MAXIMUM MAXIMUM MAXIMUM

A napelem modulon por, szennyeződés vagy levél rakódhat le. Ezek egy mikroszálas kendővel és üvegtisztítóval eltávolíthatók.

Napelemes szivattyú

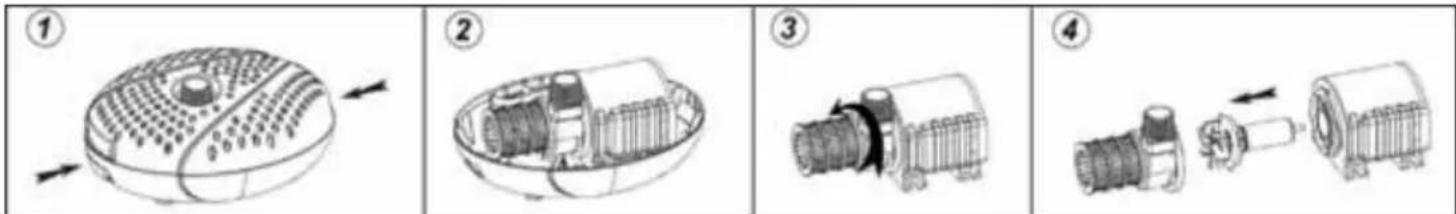

Ha a szivattyú szállítási teljesítménye csökken, vagy egy bizonyos idő után már nem működik, akkor a következőképpen tisztítsa meg a szivattyút.

1) Válassza le a szivattyúkábelt a napelem modulról.
2) Oldja ki a szivattyúház felső és alsó részének reteszelését a szivattyúház két egymással szemben lévő oldalán lévő kapcsok megnyomásával, majd emelje le a szivattyúház felső részét (lásd 1. és 2. ábra)
3) Vegye ki a szivattyút, és nyissa ki a forgórész burkolatát az óramutató járásával ellentétes irányú forgatással (lásd 3. ábra)
4) Húzza ki a forgórészt a rotortestből (lásd 4. ábra)
6) Tisztítsa meg és mossa le az egyes alkatrészeket.
7) Fordított sorrendben szerelje össze a szivattyút.

Figyelem! A tisztítási munkáknál bánjon óvatosan a kerámiatengellyel. Az könnyen eltörhet.

A szivattyút és akkumulátor dobozt védje a fagytól!

A hideg téli hónapokban a szivattyút üzemen kívül kell helyezni. A szivattyút langyos vízben tisztítsa meg, és a teljes rendszert fagymentes helyen tárolja. Az akkumulátor dobozt lehetőleg teljesen feltöltött állapotban kell tárolni.

U SolarMax 2500 Accu kezelési útmutatója

Akkumulátor csere

1. Távolítsa el az akkumulátor doboz fedelének alsó részén lévő 6 csavart, és vegye le a fedelet.
2. Húzza le az akkumulátor pozitív pólusán (+) lévő piros ill. barna kábel kapcsát, majd azután a negatív pólusán (-) lévő kék kábel kapcsát.
3. Vegye ki a régi akkumulátort, és helyezze be az újat.
4. Dugja rá az akkumulátor negatív pólusára (-) a kék kábel kapcsát, majd azután a pozitív pólusára (+) a piros ill. barna kábel kapcsát.
5. Az akkumulátor doboz ismét üzemkész.

HIBAELHÁRÍTÁS

Probléma Lehetséges ok Elhárítás
A szivattyú nem jár	Nincs összeköttetés a napelem modullal	Ellenőrizze az akkumulátor doboz és a napelem modul közötti csatlakozást.
	A rendszer-kapcsoló „OFF” álláson van	Állítsa a rendszer-kapcsolót „ON” állásra
	Az időzítő-kapcsoló „ON” álláson van	Állítsa az időzítő-kapcsolót „OFF” állásra
	A szárazon futás elleni védelem jelzett	Győződjön meg arról, hogy a szivattyú teljesen belemerül-e a vízbe.
	Az akkumulátor túl régi Cserélje ki az akkumulátort
	A járókerék blokkol	Tisztítsa meg a szivattyút a „Tisztítás és karbantartás” részben leírtak szerint
A rendszer-kijelző PIROSAT jelez	Túl kevés a napfény az akkumulátor feltöltéséhez,	Várja meg a napsütést, hogy az akkumulátor újra feltölthessen
A szivattyú jár, de nem jön víz	A szivattyúkimenet vagy a szökőkút fúvóka eltömődött	Tisztítsa meg a szivattyú kimenetet, a felszálló csövet, és a szökőkút fúvókát.

Garancia

A termékre 2 éves garanciát nyújtunk a kivitelezésre és anyagra vonatkozóan. Ez a vásárlás dátumától érvényes. A garancia igénybe vételéhez igazolásként mellékelni kell az eredeti vásárlási bizonylatot. A garanciális javításokat kizárólag arra felhatalmazott ügyfélszolgálat végezheti. A természetes kopás, módosítások, átalakítások, gondatlanság miatti sérülések, külső behatások, a termékhez nem megengedett alkalmazási területek, vagy a teljesen vagy részben leszerelt termékek a garancia alól kizártak.

Környezetvédelem

	1. Termék:A régi elektromos készülékeket nem szabad a háztartási hulladékokkal együtt ártalmatlanítani. Mielőtt régi készülékét a helyi gyűjtőhelyre viszi, vegye ki a benne lévő akkumulátorokat, és azokat a terméktől elkülönítve ártalmatlanítsa! További felvilágosítást kereskedőjétől vagy a hulladékgazdálkodási vállalattól kaphat.
	2. Termék:Az akkumulátorokra vonatkozó rendelkezés szerint a végfelhasználó köteles a használt akkumulátorokat visszaadni! A használt akkumulátorokat költségmentesen leadhatja településének gyűjtőhelyein vagy bárhol, ahol akkumulátorokat értékesítenek. A háztartási hulladékként való ártalmatlanítás tilos!

Megfelelőségi nyilatkozat

Alulírott UBBINK GARDEN BV cég saját felelősségére kijelenti, hogy a SolarMax 2500 Accu készülék a 2014/30/EU (Elektromágneses összeférhetőség) EK-irányelv követelményeinek megfelel. A következő harmonizált szabványok kerültek alkalmazásra:

EN 61000-6-3:2007+A1:2011

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 61000-6-1:2007

i SolarMax 2500 Accu kasutusjuhend

A termékre 2 éves garanciát nyújtunk a kivitelezésre és anyagra vonatkozóan. Ez a vásárlás dátumától érvényes. A garancia igénybe vételéhez igazolásként mellékelni kell az eredeti vásárlási bizonylatot. A garanciális javításokat kizárólag arra felhatalmazott ügyfélszolgálat végezheti. A természetes kopás, módosítások, átalakítások, gondatlanság miatti sérülések, külső behatások, a termékhez nem megengedett alkalmazási területek, vagy a teljesen vagy részben leszerelt termékek a garancia alól kizártak.

Keskkonnakaitse
