Produkttyp	Solpump för trädgårdsfontän
Varumärke	Ubbink
Modell	SolarMax 2500 Accu
Artikelnummer	13511183
Maximal flödeshastighet (Qmax)	2480 l/h
Maximal tryckhöjd (Hmax)	2,1 m
Strömförsörjning	Solpanel 35 W, 18 V DC; batteri 12 V / 12 Ah (blygel AGM)
Driftspänning pump	18 V DC
Driftström pump	900 mA
Kapslingsklass pump	IP68
Kapslingsklass solpanel	IP65
Kapslingsklass batterienhet	IP44
Driftstemperatur pump	+5 °C till +40 °C
Driftstemperatur solpanel	-30 °C till +75 °C
Pumpanslutningskabelns längd	5 m
Batterimått (L x h x b)	152,4 x 96,5 x 99,1 mm
Huvudfunktioner	Soldrift med batterilagring, timer (kontinuerlig eller 10 min/h), 6 V-utgång för tillbehör, torrkopplingsskydd, djupurladdningsskydd
Underhåll och rengöring	Rengör solpanelen med mikrofiberduk och fönsterrengöring; demontera pumpen för att rengöra rotorn och keramikaxeln
Säkerhet	Får inte köras torr; får inte användas i havsvatten; skydda mot frost; förvara batteriet laddat på vintern
Reservdelar och reparationsmöjligheter	Utbytbart batteri (bly 12 V / 12 Ah, flatstift 4,8 mm); rotor och tätningar tillgängliga efter demontering
Garanti	2 års garanti på delar och arbete (mot uppvisande av köpkvitto)

Vanliga frågor - SolarMax 2500 UBBINK

Hur installerar jag pumpen SolarMax 2500?

Placera pumpen i dammen, undvik botten för att minska sug av smuts. Montera solpanelens fäste och fäst det på panelen. Anslut batterienheten till modulen och sedan pumpen till utgång OUTPUT 1. Sätt SYSTEM-omkopplaren på ON och aktivera utgången med ON/OFF-knappen.

Varför fungerar pumpen inte trots att solen skiner?

Kontrollera att SYSTEM-omkopplaren är på ON och att utgång OUTPUT 1 är aktiverad (ON/OFF-knappen). Se till att TIMER är på OFF om du vill ha kontinuerlig drift. Kontrollera också att pumpen är ordentligt nedsänkt: torrkopplingsskyddet stoppar den om sensorerna inte är under vatten.

Vad betyder den röda SYSTEM-indikatorn?

Den röda SYSTEM-indikatorn indikerar att batteriet är för urladdat för att driva pumpen. Vänta tills solpanelen laddar batteriet. Den gula CHARGING-indikatorn lyser under laddning. Efter en solig dag bör batteriet vara tillräckligt laddat.

Hur rengör jag pumpen?

Koppla bort pumpen från batterienheten. Klicka upp pumphuset, ta bort pumpen, skruva av rotorskyddet (moturs), ta ut rotorn. Rengör alla delar med ljummet vatten, var försiktig med keramikaxeln som är ömtålig. Återmontera i omvend ordning.

Kan jag använda pumpen på vintern?

Nej, pumpen och batterienheten måste skyddas mot frost. På vintern rengör pumpen och förvara hela enheten frostfritt. Batteriet måste förvaras fulladdat.

Hur byter jag batteriet i batterienheten?

Ta bort de 6 skruvarna under batterienhetens lock. Koppla först bort den röda polen (plus) och sedan den blå (minus) från det gamla batteriet. Installera det nya batteriet (bly 12 V / 12 Ah, flatstift 4,8 mm) genom att först ansluta den blå till minus, sedan den röda till plus. Stäng locket.

Vad är pumpens kabellängd?

Pumpens anslutningskabel är 5 meter. En förlängningskabel medföljer i satsen för att öka avståndet till batterienheten.

Kan jag använda utgången OUTPUT 2?

Ja, utgång OUTPUT 2 ger en spänning på 6 V DC för tillbehör som LED-belysning. Denna utgång styrs inte av timern.

Hur justerar jag pumpens flöde?

Flödet kan justeras med en potentiometer på batterienheten. Vrid den för att öka eller minska flödet efter behov.

Vad gör jag om pumpen går men inte producerar vatten?

Kontrollera att pumpens utlopp, förlängningsslangar och fontänmunstycket inte är igensatta. Rengör dem vid behov. Se också till att pumpen är helt nedsänkt.

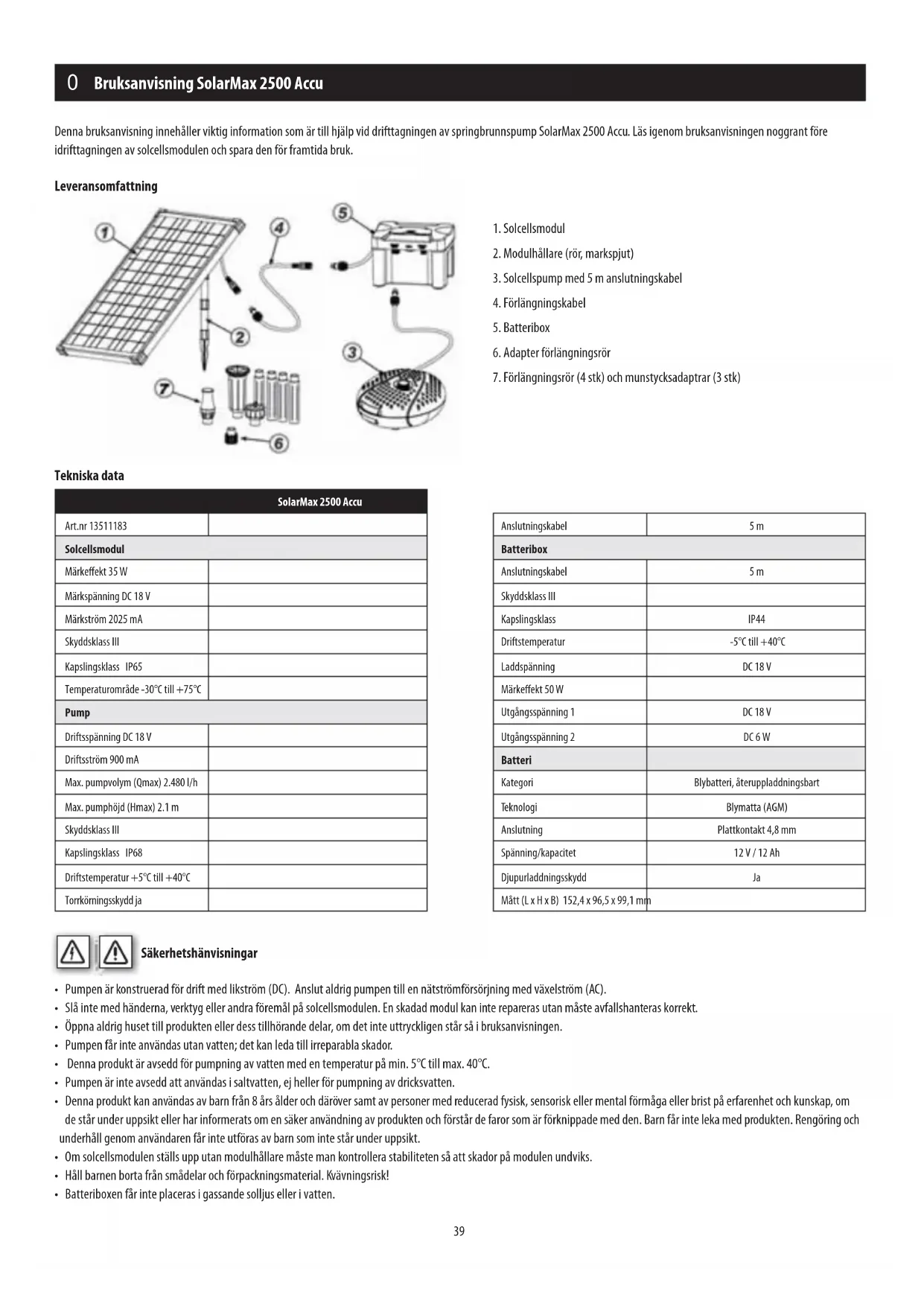

BRUKSANVISNING SolarMax 2500 UBBINK

Denna bruksanvisning innehåller viktig information som är till hjälp vid drifttagningen av springbrunnspump SolarMax 2500 Accu. Läs igenom bruksanvisningen noggrant före idrifttagningen av solcellsmodulen och spara den för framtida bruk.

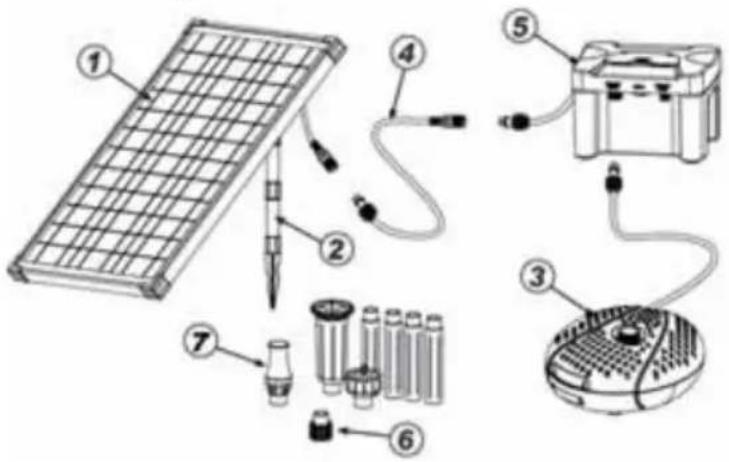

Leveransomfattning

1. Solcellsmodul
2. Modulhållare (rör, markspjut)
3. Solcellspump med 5 m anslutningskabel
4. Förlängningskabel
5. Batteribox
6. Adapter förlängningsrör
7. Förlängningsrör (4 stk) och munstycksadaptrar (3 stk)

Tekniska data

SolarMax 2500 Accu
Art.nr 13511183
Solcellsmodul
Märkeffekt 35 W
Märkspänning DC 18 V
Märkström 2025 mA
Skyddsklass III
Kapslingsklass IP65
Temperaturområde -30°C till +75°C
Pump
Driftsspänning DC 18 V
Driftsström 900 mA
Max. pumpvolym (Qmax) 2.480 l/h
Max. pumphöjd (Hmax) 2.1 m
Skyddsklass III
Kapslingsklass IP68
Driftstemperatur +5°C till +40°C
Torrkörningsskydd ja

Anslutningskabel	5 m
Batteribox
Anslutningskabel	5 m
Skyddsklass III
Kapslingsklass	IP44
Driftstemperatur	-5°C till +40°C
Laddspänning	DC 18 V
Märkeffekt 50 W
Utgångsspänning 1	DC 18 V
Utgångsspänning 2	DC 6 W
Batteri
Kategori	Blybatteri, återuppladdningsbart
Teknologi	Blymatta (AGM)
Anslutning	Plattkontakt 4,8 mm
Spänning/kapacitet	12 V / 12 Ah
Djupurladdningsskydd	Ja
Mått (L x H x B) 152,4 x 96,5 x 99,1 mm

• Pumpen är konstruerad för drift med likström (DC). Anslut aldrig pumpen till en nätströmförsörjning med växelström (AC).
• Slå inte med händerna, verktyg eller andra föremål på solcellsmodulen. En skadad modul kan inte repareras utan måste avfallshanteras korrekt.
• Öppna aldrig huset till produkten eller dess tillhörande delar, om det inte uttryckligen står så i bruksanvisningen.
• Pumpen får inte användas utan vatten; det kan leda till irreparabla skador.
• Denna produkt är avsedd för pumpning av vatten med en temperatur på min. 5°C till max. 40°C.
• Pumpen är inte avsedd att användas i saltvatten, ej heller för pumpning av dricksvatten.
• Denna produkt kan användas av barn från 8 års ålder och däröver samt av personer med reducerad fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, om de står under uppsikt eller har informerats om en säker användning av produkten och förstår de faror som är förknippade med den. Barn får inte leka med produkten. Rengöring och underhåll genom användaren får inte utföras av barn som inte står under uppsikt.
• Om solcellsmodulen ställs upp utan modulhållare måste man kontrollera stabiliteten så att skador på modulen undviks.
• Håll barnen borta från smådelar och förpackningsmaterial. Kvävningsrisk!
• Batteriboxen får inte placeras i gassande solljus eller i vatten.

O Bruksanvisning SolarMax 2500 Accu

målsenlig användning

Denna produkt är konstruerad endast för privat bruk i små trädgårdsdammar. För driften av pumpen krävs direkt solstrålning. Batteriet laddas i solen. När batterispänningen ligger i det driftsklara omårdet, slås pumpen på. I mörker försörjs pumpen av batteriet, i flera timmar beroende på laddningsstatus. Pumpens kapacitet kan ändras med en potentiometer.

Batteriet är skyddat av elektroniken mot djupurladdning, överladdning och kortslutning.

OBS! Stickkontakterna är polomkastningsskyddade, därför får våld inte tillämpas vid isättning.

tering och idrifttagning

1. Rulla ut pumpens anslutningskabel helt.
2. Skruva på adaptern för förlängningsrören på pumputgången.
3. Sätt ihop lämpligt antal förlängningsrör och sätt på valt springbrunnsmunstycke. Sätt på rörförlängningen på röradaptern på pumpen.

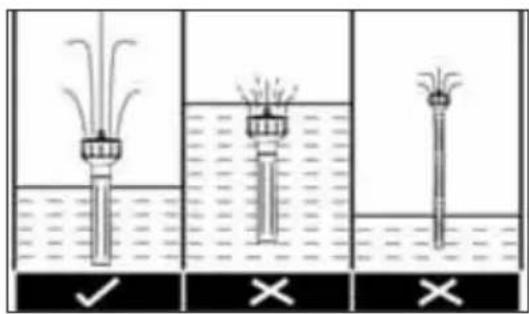

Vulkan: säkerställ att sprayhuvudet inte befinner sig alltför högt ovanför vattenytan, detta för att maximera höjden på vulkanfontänen.

Vattenklocka: munstycksadaptern skall vara placerad högt ovanför vattenytan.

Ställ in storleken på vattenklockan genom att trycka ned eller lyfta upp munstycksöverdelen. Ju större spalt för vattenutflödet, desto mindre vattenklocka.

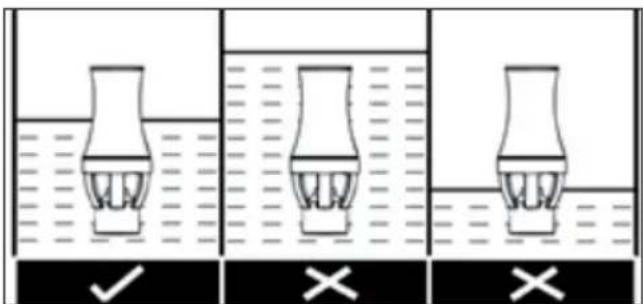

Skumbubblor: se till att de sex flödesavlänkande öppningarna i munstyckshuvudet alltid befinner sig under vatten.

1. Placera pumpen i dammen. Undvik att ställa den direkt på dammbottnen eftersom pumpen suger upp mycket smuts just där och då blir blockerad.
2. Sätt ihop solcellsmodulens hållare (rör och markspjut) och fäst den på modulens baksida.
3. Koppla ihop batteriboxens kontakt med solcellsmodulen och skruva fast kopplingsringen.

O Bruksanvisning SolarMax 2500 Accu

1. Koppla ihop pumpens kontakt med uttaget "OUTPUT 1 DC 18V" på batteriboxen.

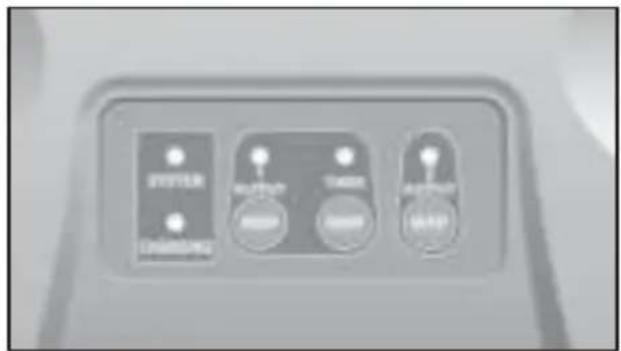

2. Ställ brytaren „SYSTEM ON/OFF“ på „ON“. LED-indikeringen “SYSTEM” lyser GRÖN när batteriet är laddat och pumpen kan sättas igång.

Hänvisning: LED-indikeringen "SYSTEM" är tvåfärgad. Om den lyser RÖD arbetar inte pumpen eftersom batteriet har för litet laddning eller laddas upp för första gången. Efter mindre än en dag med solljus är batteriet uppladdat igen. LED-indikeringen "CHARGING" lyser GUL under laddningsfasen, oavsett om systemet är in- eller frånkopplat. Laddningen avslutas automatiskt när batteriet är laddat upp till sin maximala kapacitet. Uppladdningen av batteriet har alltid prioritet före driften av pumpen.

1. Aktivera utgångsuttag 1 (OUTPUT 1) genom att trycka på knappen ON/OFF. Om utgången är inkopplad (ON) lyser indikeringen GRÖN och pumpen börjar gå. För att stoppa pumpen, slå ifrån utgångsuttag 1 genom att trycka på knappen ON/OFF.
2. Använd knappen „TIMER ON/OFF“ för att använda pumpen ansluten till utgångsuttag 1 i permanent- eller intervalläge.

- TIMER OFF permanentdrift, d.v.s. intervalläget är deaktiverat och pumpen går hela tiden. Detta läge är tillgängligt endast när SYSTEM-indikeringen lyser grön.

- TIMER ON intervaldrift, d.v.s. pumpen går i 10 minuter per timme.

Detta läge sparar in på batterikraft, t.ex. under molniga dagar.

1. Utgångsuttaget 2 (OUTPUT 2) har 6 volt likströmsförsörjning för ytterligare enheter, t.ex. LED-belysning. Detta uttag har ingen timer-funktion.
2. Ställ upp solcellsmodulen på en solig, skuggfri plats.
3. Kontrollera att solcellspumpen alltid är helt nedsänkt i vatten.
4. Solcellsetet för springbrunn SolarMax 2500 Accu är nu klart att använda.

SYSTEM DRAGON MAXIMUM MAXIMUM MAXIMUM

Hänvisning:

Pumpen har ett inbyggt torrkörningsskydd. På ena sidan av pumpkroppen finns det två sensorpunkter (de syns inte utifrån). Om någon eller båda sensorpunkterna inte befinner sig under vatten, slutar pumpen att gå.

Det kan bildas avlagringar av damm, smuts eller löv på solcellsmodulen. Rengör med en mikrofiberduk och glasrengöringsmedel.

Solcellspump

Om pumpens kapacitet minskar eller om den inte fungerar alls efter en viss tid, måste den rengöras enligt följande.

1) Lossa pumpkabeln från solcellsmodulen.
2) Lås upp den övre och undre delen av pumphuset genom att trycka på spännena på de båda motsatta sidorna av pumphuset, och lyft av den övre delen av pumphuset (se bild 1 och 2).
3) Ta ur pumpen och öppna rotorskyddet genom att vrida motsols (se bild 3).
4) Dra ur rotorn ur rotorschaktet (se bild 4).
6) Rengör och tvätta de olika delarna.
7) Montera pumpen i omvänd ordningsföljd.

OBS! Vid rengöringen måste man vara försiktig med keramikaxeln. Den kan lätt så sönder.

Skydda pumpen och batteriboxen mot frost!

Under de kalla vintermånaderna skall pumpen tas ur drift. Rengör den med ljummet vatten och förvara hela systemet på en frostfri plats. Batteriboxen bör helst förvaras i helt uppladdat skick.

O Bruksanvisning SolarMax 2500 Accu

Batteribyte

1. Avlägsna de 6 skruvarna på batteriboxens lockundersida och ta av skyddet.
2. Lossa klämman för den röda resp. bruna kabeln på batteriets pluspol (+) och sedan klämman för den blå kabeln på minuspolen (-).
3. Ta ur det gamla bateriet och sätt i batteriet.
4. Sätt på klämman för den blå kabeln på batteriets minuspol (-) och sedan klämman för den röda resp. bruna kabeln på pluspolen (+).
5. Nu är batteriboxen klar att använda igen.

FELAVHJÄLPANDE

Problem Möjlig orsak Åtgärd
Pumpen går inte	Ingen förbindelse med solcellsmodulen	Kontrollera den elektriska anslutningen mellan batteribox och solcellsmodul.
	Systemströmbrytaren står på "OFF" Ställ systemströmbrytaren på "ON"
	Timer-strömbrytaren står på "ON". Ställ timer-strömbrytaren på "OFF"
	Torrkörningsskyddet har slagit till Kontrollera att pumpen är helt nedsänkt i vatten
	Batteriet för gammalt Byt batteri
	Blockerat löphjul Rengör pumpen enligt "Rengöring och underhåll"
Systemindikeringen visar RÖTT För litet solljus för att ladda batteriet Vänta på solsken så att batteriet kan laddas
Pumpen går men det kommer inget vatten Pumputgången eller springbrunnsmunstycket blockerat		Rengör pumputgång, stigrör och springbrunns-munstycke

Garanti

På denna produkt lämnar vi en garanti på 2 år avseende bearbetning och material. Garantin gäller från och med inköpsdatumet. För ianspråktagande av garantin måste originalköp-dokumentet bifogas. Garantireparationer får utföras endast av auktoriserad kundtjänst. Normalt slitage, förändringar, omarbetningar, skador p.g.a. oaktsamhet, extern inverkan, användningsområden som produkten inte är konstruerad för, samt helt eller delvis demonterade produkter omfattas inte av garantin.

Miljöskydd

	1. Produkt:Uttjänta elektriska apparater får inte kastas i hushållssoporna. Innan du lämnar in dem till återvinningscentral måste du ta ur de isatta batterierna och bortskaffa dem separat! Mer information erhålls från återförsäljaren eller avfallshanteringsföretagen.
	2. Produkt:Enligt batteriförordningen har slutkonsumenter skyldighet enligt lag att återlämna förbrukade batterier! Du kan lämna in dina förbrukade batterier till kommunens uppsamlingsställen eller där batterier såls. Batterier får inte kastas i hushållssoporna!

Försäkran om överensstämmelse

Undertecknat företag, UBBINK GARDEN BV, förklarar på eget ansvar att produkten SolarMax 2500 Accu uppfyller kraven i EU-direktiv 2014/30/EU (elektromagnetisk kompatibilitet). Följande harmoniserade standarder har tillämpats:

EN 61000-6-3:2007+A1:2011

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 61000-6-1:2007
