Vrsta izdelka	Sončna črpalka za vrtni vodnjak
Znamka	Ubbink
Model	SolarMax 2500 Accu
Številka artikla	13511183
Maksimalni pretok (Qmax)	2480 l/h
Maksimalna višina črpanja (Hmax)	2,1 m
Električno napajanje	Sončna plošča 35 W, 18 V DC; baterija 12 V / 12 Ah (svinčeno-gel AGM)
Delovna napetost črpalke	18 V DC
Delovni tok črpalke	900 mA
Stopnja zaščite črpalke	IP68
Stopnja zaščite sončnega modula	IP65
Stopnja zaščite akumulatorskega bloka	IP44
Delovna temperatura črpalke	+5 °C do +40 °C
Delovna temperatura sončnega modula	-30 °C do +75 °C
Dolžina priključnega kabla črpalke	5 m
Dimenzije baterije (D x v x š)	152,4 x 96,5 x 99,1 mm
Glavne funkcije	Sončno delovanje z baterijskim shranjevanjem, časovnik (neprekinjeno ali 10 min/h), izhod 6 V za dodatno opremo, zaščita pred suhim tekom, zaščita pred globokim praznjenjem
Vzdrževanje in čiščenje	Očistite sončni modul z mikrovlakensko krpo in čistilom za stekla; razstavite črpalko, da očistite rotor in keramično gred
Varnost	Ne uporabljajte na suho; ne uporabljajte v morski vodi; zaščitite pred zmrzaljo; pozimi shranite napolnjeno baterijo
Nadomestni deli in popravljivost	Zamenljiva baterija (svinčena 12 V / 12 Ah, ploščati konektorji 4,8 mm); rotor in tesnila dostopni po razstavljanju
Garancija	2 leti za dele in delo (ob predložitvi računa)

Pogosto zastavljena vprašanja - SolarMax 2500 UBBINK

Kako namestiti črpalko SolarMax 2500?

Postavite črpalko v ribnik, izogibajte se dnu, da zmanjšate sesanje umazanije. Sestavite nosilec sončnega modula in ga pritrdite na ploščo. Povežite akumulatorski blok z modulom, nato črpalko na izhod OUTPUT 1. Preklopite stikalo SYSTEM na ON in vklopite izhod s tipko ON/OFF.

Zakaj črpalka ne deluje, čeprav sonce sije?

Preverite, da je stikalo SYSTEM na ON in da je izhod OUTPUT 1 vklopljen (tipka ON/OFF). Prepričajte se, da je TIMER na OFF, če želite neprekinjeno delovanje. Prav tako preverite, da je črpalka popolnoma potopljena: zaščita pred suhim tekom jo ustavi, če senzorji niso pod vodo.

Kaj pomeni rdeča kontrolna lučka SYSTEM?

Rdeča kontrolna lučka SYSTEM pomeni, da je baterija preveč izpraznjena za delovanje črpalke. Počakati je treba, da sončna plošča napolni baterijo. Med polnjenjem sveti rumena kontrolna lučka CHARGING. Po sončnem dnevu naj bi bila baterija dovolj napolnjena.

Kako očistiti črpalko?

Odklopite črpalko od akumulatorskega bloka. Odpnite ohišje črpalke, odstranite črpalko, odvijte pokrov rotorja (v nasprotni smeri urinega kazalca), vzemite rotor ven. Vse dele očistite s toplo vodo, pri tem pazite na keramično gred, ki je občutljiva. Sestavite v obratnem vrstnem redu.

Ali lahko črpalko uporabljam pozimi?

Ne, črpalko in akumulatorski blok je treba zaščititi pred zmrzaljo. Pozimi očistite črpalko in celoto shranite na mestu brez zmrzali. Baterijo je treba shraniti popolnoma napolnjeno.

Kako zamenjati baterijo v akumulatorskem bloku?

Odstranite 6 vijakov pod pokrovom akumulatorskega bloka. Najprej odklopite rdeči priključek (pozitivni), nato modrega (negativni) s stare baterije. Namestite novo baterijo (svinčena 12 V / 12 Ah, ploščati konektorji 4,8 mm) tako, da najprej priključite modro na negativni, nato rdečo na pozitivni. Zaprite pokrov.

Kakšen je doseg kabla črpalke?

Priključni kabel črpalke je dolg 5 metrov. V kompletu je priložen podaljšek za povečanje razdalje do akumulatorskega bloka.

Ali lahko uporabim izhod OUTPUT 2?

Da, izhod OUTPUT 2 zagotavlja napetost 6 V DC za dodatno opremo, kot je LED osvetlitev. Ta izhod ni krmiljen s časovnikom.

Kako nastaviti pretok črpalke?

Pretok lahko spremenite s potenciometrom na akumulatorskem bloku. Obračajte ga, da povečate ali zmanjšate pretok glede na potrebe.

Kaj storiti, če črpalka deluje, vendar ne črpa vode?

Preverite, da izhod črpalke, podaljševalne cevi in šoba vodnjaka niso zamašeni. Po potrebi jih očistite. Prav tako se prepričajte, da je črpalka popolnoma potopljena.

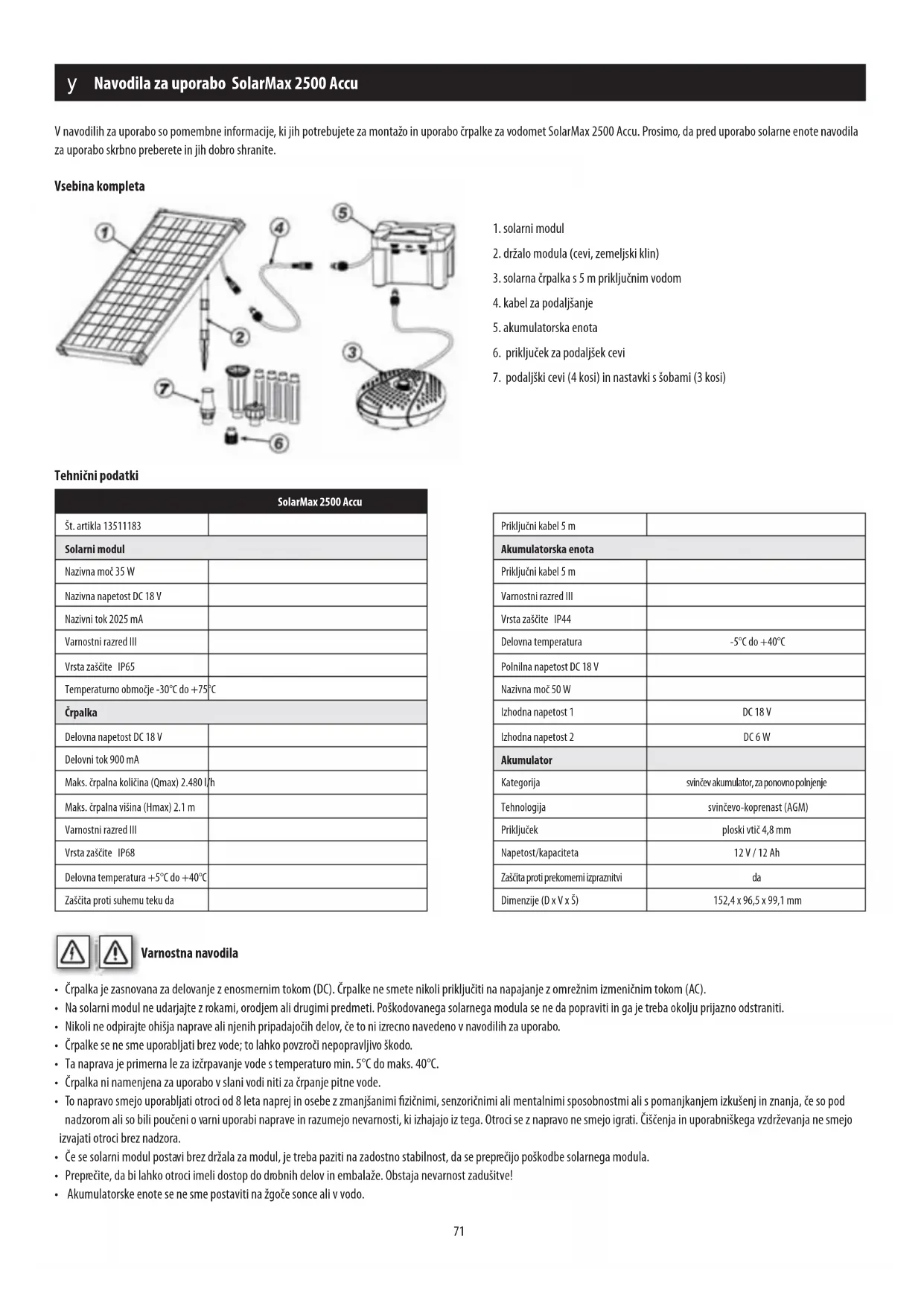

NAVODILA ZA UPORABO SolarMax 2500 UBBINK

V navodilih za uporabo so pomembne informacije, ki jih potrebujete za montažo in uporabo črpalke za vodomet SolarMax 2500 Accu. Prosimo, da pred uporabo solarne enote navodila za uporabo skrbno preberete in jih dobro shranite.

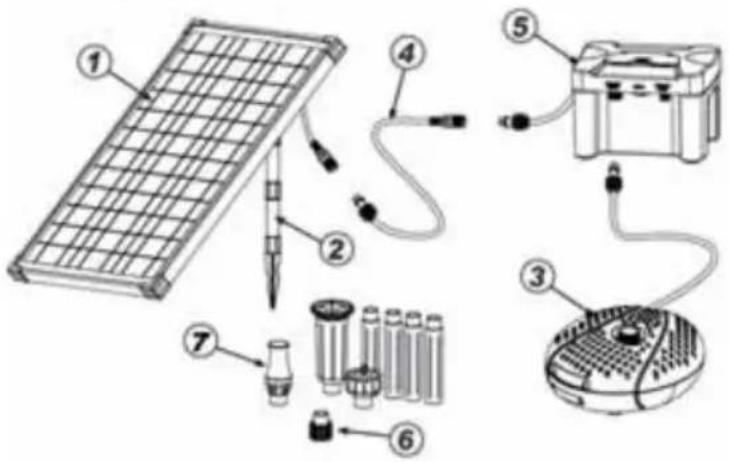

Vsebina kompleta

1. solarni modul
2. držalo modula (cevi, zemeljski klin)
3. solarna črpalka s 5 m priključnim vodom
4. kabel za podaljšanje
5. akumulatorska enota
6. priključek za podaljšek cevi
7. podaljški cevi (4 kosi) in nastavki s šobami (3 kosi)

Tehnični podatki

SolarMax 2500 Accu
Št. artikla 13511183
Solarni modul
Nazivna moč 35 W
Nazivna napetost DC 18 V
Nazivni tok 2025 mA
Varnostni razred III
Vrsta zaščite IP65
Temperaturno območje -30°C do +75°C
Črpalka
Delovna napetost DC 18 V
Delovni tok 900 mA
Maks. črpalna količina (Qmax) 2.480 l/h
Maks. črpalna višina (Hmax) 2.1 m
Varnostni razred III
Vrsta zaščite IP68
Delovna temperatura +5°C do +40°C
Zaščita proti suhemu teku da

Priključni kabel 5 m
Akumulatorska enota
Priključni kabel 5 m
Varnostni razred III
Vrsta zaščite IP44
Delovna temperatura	-5°C do +40°C
Polnilna napetost DC 18 V
Nazivna moč 50 W
Izhodna napetost 1	DC 18 V
Izhodna napetost 2	DC 6 W
Akumulator
Kategorija	svinčev akumulator, za ponovno polnjenje
Tehnologija	svinčevo-koprenast (AGM)
Priključek	ploski vtič 4,8 mm
Napetost/kapaciteta	12 V / 12 Ah
Zaščita proti prekomerni izpraznitvi	da
Dimenzije (D x V x Š)	152,4 x 96,5 x 99,1 mm

Varnostna navodila

• Črpalka je zasnovana za delovanje z enosmernim tokom (DC). Črpalke ne smete nikoli priključiti na napajanje z omrežnim izmeničnim tokom (AC).
• Na solarni modul ne udarjajte z rokami, orodjem ali drugimi predmeti. Poškodovanega solarnega modula se ne da popraviti in ga je treba okolju prijazno odstraniti.
• Nikoli ne odpirajte ohišja naprave ali njenih pripadajočih delov, če to ni izrecno navedeno v navodilih za uporabo.
• Črpalke se ne sme uporabljati brez vode; to lahko povzroči nepopravljivo škodo.
• Ta naprava je primerna le za izčrpavanje vode s temperaturo min. 5°C do maks. 40°C.
• Črpalka ni namenjena za uporabo v slani vodi niti za črpanje pitne vode.
• To napravo smejo uporabljati otroci od 8 leta naprej in osebe z zmanjšanimi fizičnimi, senzoričnimi ali mentalnimi sposobnostmi ali s pomanjkanjem izkušenj in znanja, će so pod nadzorom ali so bili poučeni o varni uporabi naprave in razumejo nevarnosti, ki izhajajo iz tega. Otroci se z napravo ne smejo igrati. Čiščenja in uporabniškega vzdrževanja ne smejo izvajati otroci brez nadzora.
• Če se solarni modul postavi brez držala za modul, je treba paziti na zadostno stabilnost, da se preprečijo poškodbe solarnega modula.
• Preprečite, da bi lahko otroci imeli dostop do drobnih delov in embalaže. Obstaja nevarnost zadušitve!
• Akumulatorske enote se ne sme postaviti na žgoče sonce ali v vodo.

videna uporaba

Ta izdelek je zasnovan izključno za zasebno rabo ob majhnih vrtnih ribnikih. Za delovanje črpalke je potrebno neposredno sončno sevanje. Ko sije sonče, se akumulator polni. Če je napetost akumulatorja v delujočem območju, se črpalka vklopi. Ko je temno, se črpalka napaja prek akumulatorja, odvisno od stanja napolnjenosti to lahko traja do več ur. Moč črpalke se lahko spremeni s potenciometrom.

Akumulator je z elektroniko zaščiten pred prekomerno izpraznitvijo, prekomernim polnjenjem in kratkim stikom.

Pozor! Vtična povezava je zaščitena proti zamenjavi polov, zato je ne vstavljajte na silo.

1. Priključni kabel črpalke v celoti odvijte.
2. Adapter za podaljške cevi privijte na izhod črpalke.
3. Povežite primerno število podaljškov cevi in nataknite izbrano šobo vodometa. Nataknite podaljšek cevi na cevni priključek na črpalki.

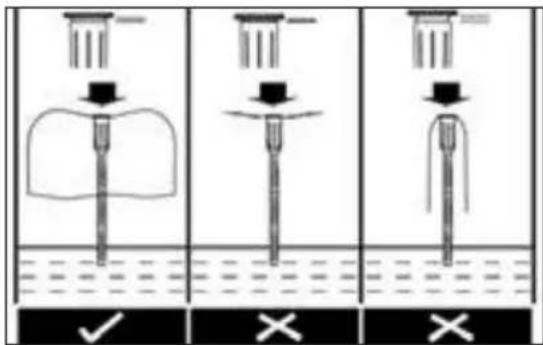

Vulkan: Zagotovite, da se razpršilna glava ne nahaja preveč nad vodno površino, da maksimirate višino vulkanskega vodometa.

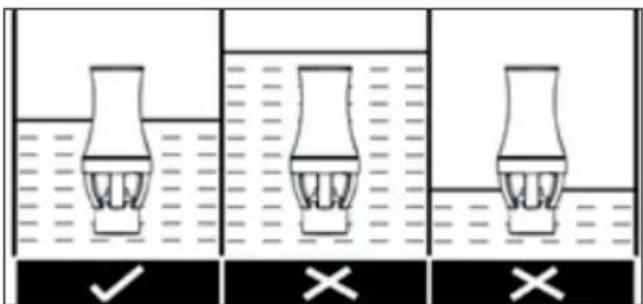

Vodni zvon: Nastavek s šobo namestite visoko nad vodno površino. Velikost vodnega zvona lahko nastavite tako, da zgornji del üobe potisnete navzdol ali dvignete. Večja kot je reža za izstopanje vode, manjši je vodni zvon.

Penasti mehurčki: Pazite, da se šest odprtin za usmerjanje toka na glavi šobe vedno nahaja pod vodo.

1. Črpalko namestite v ribnik. Po možnosti je ne namestite neposredno na dno ribnika, ker se od tam v črpalko vsesa posebej veliko umazanije, zato se črpalka hitro umaže.
2. Sestavite držalo modula za solarni modul (cevi in zemeljski klin) in ga pritrdite na hrbtno stran solarnega modula.
3. Spojite vtič akumulatorske enote z vtičnico s solarnim modulom in privijte prekrivni obroč.

y Navodila za uporabo SolarMax 2500 Accu

1. Zdaj spojite vtič črpalke z vtičnico »OUTPUT 1 DC 18V« na akumulatorski enoti.
2. Stikalo »SYSTEM ON/OFF« postavite na »ON«. LED prikaz »SYSTEM« sveti ZELENO, ko je akumulator napolnjen in se lahko črpalka vklopi.

Opozorilo: LED prikaz »SYSTEM« je dvobarven. Če prikaz sveti rdeče, črpalka ne deluje, ker akumulatorju premalo napolnjen ali se polni prvič. Po manj kot enem sončnem dnevu pa bo akumulator napolnjen. Med fazo polnjenja akumulatorja LED prikaz »CHARGING« sveti rumeno, ne glede na to, ali je sistem vklopljen ali izklopljen. Postopek polnjenja se samodejno zaključi, ko je akumulator napolnjen do svoje maksimalne kapacitete polnjenja. Polnjenje akumulatorja ima vedno prednost pred delovanjem črpalke.

1. Vklopite izhodno vtičnico 1 (OUTPUT 1), tako da pritisnete tipko ON/OFF. Če je izhod vklopljen (ON), prikaz sveti ZELENO in črpalka začne delovati. Za zaustavitev črpalke izklopite izhodno vtičnico 1, tako da pritisnete tipko ON/OFF.
2. S tipko »TIMER ON/OFF« se lahko izhodna vtičnica 1 priključene črpalke uporablja v trajnem ali intervalnem načinu.

- TIMER OFF = trajno delovanje, kar pomeni, da je intervalni modus izklopljen in da črpalka ves čas deluje. Ta način je na voljo le, če sveti prikaz SYSTEM zeleno.

- TIMER ON = intervalno delovanje, kar pomeni, da črpalka obratuje 10 minut na uro. Ta način je uporaben za varčevanje s kapaciteto akumulatorja, npr. ob oblačnih dneh.

1. Izhodna vtičnica 2 (OUTPUT 2) nudi 6 voltno napajanje z enosmernim tokom za opcijske dodatne naprave, kot npr. LED osvetlitev. Ta vtičnica nima funkcije časovnega stikala (timerja).
2. Solarni modul postavite na sončno mesto, kjer ni sence.
3. Zagotovite, da je solarna črpalka popolnoma potopljena v vodo.
4. Komplet solarnega vodometa SolarMax 2500 Accu je zdaj pripravljen za delovanje.

SYSTEM DRAGON MAXIMUM MAXIMUM MAXIMUM

Opozorilo:

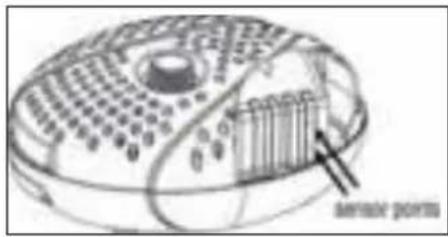

Črpalka ima vgrajeno funkcijo zaščite proti suhemu teku. V ta namen se na eni strani črpalke nahajata dve senzorski točki (od zunaj nista vidni). Če ena ali obe senzorski točki nista pod vodo, črpalka neha delovati.

Na solarnem modulu se lahko pojavijo obloge zaradi prahu, umazanije ali listja. Odstranite jih lahko s krpo iz mikrovlaken in čistilom za steklo.

Solarna črpalka

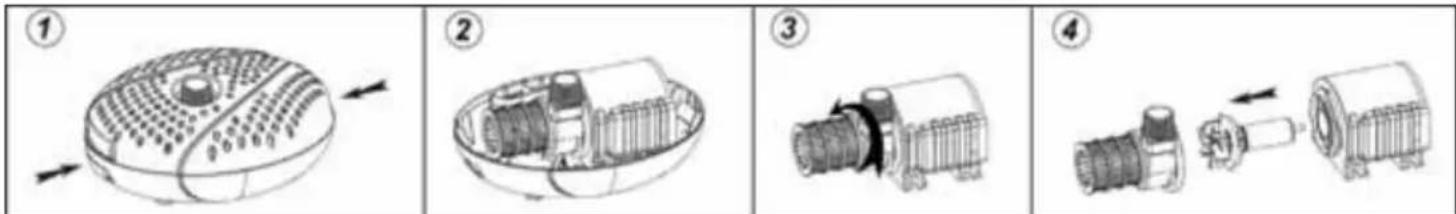

Če črpalka zgublja črpalno moč ali po določenem času ne deluje več, črpalko očistite, kot je opisano v nadaljevanju.

1) Ločite kabel črpalke od solarnega modula.
2) Odpahnite zgornji in spodnji del ohišja črpalke, tako da pritisnete na sponki na obeh straneh ohišja črpalke, nato pa zgornji del ohišja črpalke dvignite (glejte sliko 1 in 2).
3) Vzemite črpalko ven in odprite pokrov rotorja, tako da ga zasučete v nasprotni smeri urnega kazalca (glejte sliko 3).
5) Rotor izvlecite iz jaška rotorja (glejte sliko 4).
6) Očistite in operite posamezne dele.
7) Črpalko montirajte v obratnem vrstnem redu.

Pozor! Pri čiščenju bodite previdni s keramično gredjo. Lahko se hitro zlomi.

Črpalko in akumulatorsko enoto zaščitite pred zmrzaljo!

V hladnim zimskih mesecih je treba črpalko pospraviti. Črpalko očistite z mlačno vodo in celoten sistem shranite na mestu, zaščitenem pred zmrzaljo. Akumulatorsko enoto po možnosti shranite v popolnoma napolnjenem stanju.

Menjava baterije

1. Odstranite 6 vijakov na spodnji strani pokrova akumulatorske enote in odstranite pokrov.
2. Odpnite sponko rdečega oz. rjavega kabla na pozitivnem polu (+), nato pa sponko modrega kabla na negativnem polu (-) akumulatorja.
3. Odstranite staro baterijo in vstavite baterijo.
4. Pripnite sponko modrega kabla na negativnem polu (-), nato pa sponko rdečega oz. rjavega kabla na pozitivnem polu (+) akumulatorja.
5. Akumulatorska enota je zdaj spet pripravljena za delovanje.

ODPRAVLJANJE MOTENJ

Težava Možen vzrok Rešitev
Črpalka ne deluje.	Ni povezave s solarnim modulom.	Preverite električno povezavo med akumulatorsko enoto in solarnim modulom.
	Sistemsko stikalo je nastavljeno na »OFF«. Sistemsko stikalo	nastavite na »ON«.
	Časovno stikalo je nastavljeno na »OFF«.	Časovno stikalo nastavite na »ON«.
	Zaščita proti suhemu teku se je sprožila. Zagotovite, da je črpalka popolnoma potopljena v vodo.
	Akumulator je prestar. Zamenjajte akumulator.
	Tekalno kolo je blokirano.	Očistite črpalko, kot je opisano pod točko »Čiščenje in vzdrževanje«.
Sistemski prikaz prikazuje RDEČE.	Premalo sončne svetlobe, da bi se akumulator napolnil.	Počakajte na sončno svetlobo, da se bo akumulator lahko spet napolnil.
Črpalka teče, vendar ne črpa vode.	Izhod črpalke ali šoba vodometa sta zadelana.	Očistite izhod črpalke, dvižne cevi in šobo vodometa.

Garancija

Za ta izdelek vam na izdelavo in material odobrimo 2 leti garancije, ki velja od datuma nakupa. Za uveljavljanje garancije morate kot dokazilo priložiti originalni račun. Garancijska popravila sme izvajati izključno pooblaščeni servis. Ta garancija ne velja za običajno obrabo, spremembe, predelave, poškodbe zaradi nepazljivosti, tujih vplivov, področja uporabe, za katera ta izdelek ni zasnovan, ali za v celoti ali delno demonitirane izdelke.

Varstvo okolja

	1. Izdelek:Odpadnih električnih naprav ne smete odstraniti skupaj z gospodinjskimi odpadki. Preden odpadno napravo odnesete na vaše lokalno zbirališče, iz nje odstranite vstavljene akumulatorje in te odstranite ločeno od izdelka! Nadaljnje informacije boste prejeli pri vašem prodajalcu ali podjetju za odstranjevanje odpadkov.
	2. Akumulatorji:Skladno z Uredbo o baterijah so končni potrošniki zakonsko obvezani za vračilo porabljenih akumulatorjev! Vaše porabljene akumulatorje lahko brezplačno oddate na občinskem zbirališću ali povsod, kjer prodajajo akumulatorje. Odstranjevanj z gospodinjskimi odpadki je prepovedano!!

Izjava o skladnosti

Podpisano podjetje UBBINK GARDEN BV z lastno odgovornostjo izjavlja, da naprava SolarMax 2500 Accu izpolnjuje zahteve Evropske direktive 2014/30/EU (Direktiva o elektromagnetni združljivosti). Uporabljeni so bili naslednji harmonizirani standardi:

EN 61000-6-3:2007+A1:2011

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 61000-6-1:2007
