SolarMax 2500 - Pump UBBINK - Tasuta kasutusjuhend

Toote tüüp	Aia purskkaevu päikesepump
Bränd	Ubbink
Mudel	SolarMax 2500 Accu
Artikli number	13511183
Maksimaalne voolukiirus (Qmax)	2480 l/h
Maksimaalne tõstekõrgus (Hmax)	2,1 m
Toiteallikas	Päikesepaneel 35 W, 18 V DC; aku 12 V / 12 Ah (plii-gell AGM)
Pumba tööpinge	18 V DC
Pumba töövool	900 mA
Pumba kaitseaste	IP68
Päikesemooduli kaitseaste	IP65
Akubloki kaitseaste	IP44
Pumba töötemperatuur	+5 °C kuni +40 °C
Päikesemooduli töötemperatuur	-30 °C kuni +75 °C
Pumba ühenduskaabli pikkus	5 m
Aku mõõtmed (P x K x L)	152,4 x 96,5 x 99,1 mm
Peamised funktsioonid	Päikesetoide aku salvestusega, taimer (pidev või 10 min/h), 6 V väljund tarvikutele, tühikäigukaitse, sügavtühjenemiskaitse
Hooldus ja puhastus	Puhastage päikesemoodul mikrokiuslapi ja aknapuhastusvahendiga; võtke pump lahti, et puhastada rootor ja keraamiline võll
Ohutus	Ärge kasutage kuivalt; ärge kasutage merevees; kaitske külma eest; hoidke akut talvel laetuna
Varuosad ja parandatavus	Vahetatav aku (plii 12 V / 12 Ah, lamedad pistikud 4,8 mm); rootor ja tihendid on pärast lahtivõtmist ligipääsetavad
Garantii	2 aastat osad ja töö (ostutšeki esitamisel)

Korduma kippuvad küsimused - SolarMax 2500 UBBINK

Kuidas paigaldada pumpa SolarMax 2500?

Asetage pump tiiki, vältige põhja, et vähendada mustuse imemist. Monteerige päikesemooduli alus ja kinnitage see paneeli külge. Ühendage akublokk mooduliga, seejärel pump väljundiga OUTPUT 1. Lülitage lüliti SYSTEM asendisse ON ja aktiveerige väljund nupuga ON/OFF.

Miks pump ei tööta, kuigi päike paistab?

Kontrollige, et lüliti SYSTEM on asendis ON ja väljund OUTPUT 1 on aktiveeritud (nupp ON/OFF). Veenduge, et TIMER on asendis OFF, kui soovite pidevat tööd. Kontrollige ka, et pump on korralikult vee all: tühikäigukaitse peatab selle, kui andurid ei ole vee all.

Mida tähendab punane SYSTEM indikaatortuli?

Punane SYSTEM indikaatortuli näitab, et aku on liiga tühjaks saanud, et pumpa käitada. Tuleb oodata, kuni päikesepaneel aku laeb. Laadimise ajal süttib kollane CHARGING tuli. Pärast päikesepaistelist päeva peaks aku olema piisavalt laetud.

Kuidas pumpa puhastada?

Ühendage pump akublokist lahti. Vabastage pumba korpus, eemaldage pump, keerake rootori kate lahti (vastupäeva), võtke rootor välja. Puhastage kõiki osi sooja veega, olles ettevaatlik habras keraamilise võlliga. Pange vastupidises järjekorras tagasi.

Kas ma saan pumpa talvel kasutada?

Ei, pump ja akublokk tuleb kaitsta külma eest. Talvel puhastage pump ja hoidke kogu komplekti külmumise eest kaitstult. Aku tuleb hoida täielikult laetuna.

Kuidas vahetada akubloki akut?

Eemaldage 6 kruvi akubloki kaane all. Ühendage lahti kõigepealt punane klemm (positiivne), seejärel sinine (negatiivne) vana aku küljest. Paigaldage uus aku (plii 12 V / 12 Ah, lamedad pistikud 4,8 mm), ühendades kõigepealt sinine negatiivsele, seejärel punane positiivsele. Sulgege kaas.

Kui pikk on pumba kaabel?

Pumba ühenduskaabel on 5 meetrit. Komplektis on pikenduskaabel, et suurendada vahemaad akublokini.

Kas ma saan kasutada väljundit OUTPUT 2?

Jah, väljund OUTPUT 2 annab 6 V alalispinget tarvikutele nagu LED-valgustus. Seda väljundit ei juhita taimeriga.

Kuidas reguleerida pumba voolukiirust?

Voolukiirust saab muuta akublokil asuva potentsiomeetri abil. Keerake seda, et voolukiirust vastavalt vajadusele suurendada või vähendada.

Mida teha, kui pump töötab, kuid ei anna vett?

Kontrollige, et pumba väljund, pikendustorud ja purskkaevu düüs pole ummistunud. Puhastage need vajadusel. Veenduge ka, et pump on täielikult vee all.

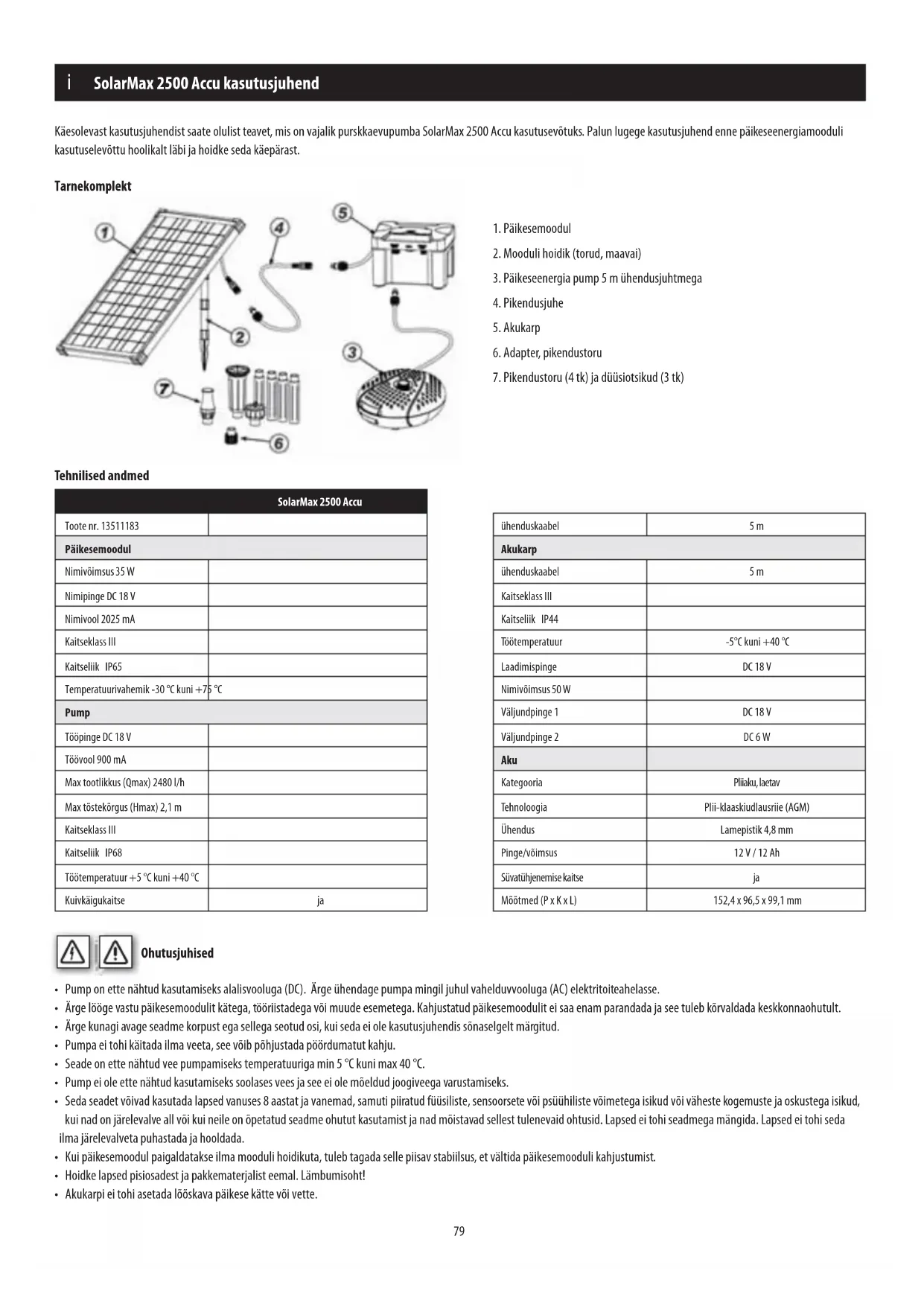

KASUTUSJUHEND SolarMax 2500 UBBINK

Käesolevast kasutusjuhendist saate olulist teavet, mis on vajalik purskkaevupumba SolarMax 2500 Accu kasutusevõtuks. Palun lugege kasutusjuhend enne päikeseenergiamooduli kasutuselevõttu hoolikalt läbi ja hoidke seda käepärast.

Tarnekomplekt

1. Päikesemoodul
2. Mooduli hoidik (torud, maavai)
3. Päikeseenergia pump 5 m ühendusjuhtmega
4. Pikendusjuhe
5. Akukarp
6. Adapter, pikendustoru
7. Pikendustoru (4 tk) ja düüsiotsikud (3 tk)

Tehnilised andmed

SolarMax 2500 Accu
Toote nr. 13511183
Päikesemoodul
Nimivõimsus 35 W
Nimipinge DC 18 V
Nimivool 2025 mA
Kaitseklass III
Kaitseliik IP65
Temperatuurivahemik -30 °C kuni +75 °C
Pump
Tööpinge DC 18 V
Töövool 900 mA
Max tootlikkus (Qmax) 2480 l/h
Max töstekörgus (Hmax) 2,1 m
Kaitseklass III
Kaitseliik IP68
Töötemperatuur +5 °C kuni +40 °C
Kuivkäigukaitse	ja

ühenduskaabel	5 m
Akukarp
ühenduskaabel	5 m
Kaitseklass III
Kaitseliik IP44
Töötemperatuur	-5°C kuni +40 °C
Laadimispinge	DC 18 V
Nimivõimsus 50 W
Väljundpinge 1	DC 18 V
Väljundpinge 2	DC 6 W
Aku
Kategooria	Pliaku, laetav
Tehnoloogia	Plii-klaaskiudlausriie (AGM)
Ühendus	Lamepistik 4,8 mm
Pinge/võimsus	12 V / 12 Ah
Süvatühjenemise kaitse	ja
Mõõtmed (P x K x L)	152,4 x 96,5 x 99,1 mm

Ohutusjuhised

• Pump on ette nähtud kasutamiseks alalisvooluga (DC). Ärge ühendage pumpa mingil juhul vahelduvvooluga (AC) elektritoiteahelasse.
• Ärge lõöge vastu päikesemoodulit kätega, tööriistadega või muude esemetega. Kahjustatud päikesemoodulit ei saa enam parandada ja see tuleb kõrvaldada keskkonnaohutult.
• Ärge kunagi avage seadme korpust ega sellega seotud osi, kui seda ei ole kasutusjuhendis sönaselgelt märgitud.
• Pumpa ei tohi käitada ilma veeta, see võib põhjustada põördumatut kahju.
• Seade on ette nähtud vee pumpamiseks temperatuuriga min 5 °C kuni max 40 °C.
• Pump ei ole ette nähtud kasutamiseks soolases vees ja see ei ole möeldud joogiveega varustamiseks.
• Seda seadet võivad kasutada lapsed vanuses 8 aastat ja vanemad, samuti piiratud füüsiliste, sensoorsete või psüühiliste võimetega isikud või väheste kogemuste ja oskustega isikud, kui nad on järelevalve all või kui neile onõpetatud seadme ohutut kasutamist ja nad mõistavad sellest tulenevaid ohtusid. Lapsed ei tohi seadmega mängida. Lapsed ei tohi seda ilma järelevalveta puhastada ja hooldada.
• Kui päikesemoodul paigaldatakse ilma mooduli hoidikuta, tuleb tagada selle piisav stabiilsus, et vältida päikesemooduli kahjustumist.
• Hoidke lapsed pisiosadest ja pakkematerjalist eemal. Lämbumisoht!
• Akukarpi ei tohi asetada lõõskava päikese kätte või vette.

i SolarMax 2500 Accu kasutusjuhend

urbekohane kasutamine

Toode on välja töötatud ainult erakasutuseks väikeste aiatiikide juures. Pumba toimimiseks on vajalik otsene päikesevalgus. Päikesevalguse korral aku laeb. Kui akupinge on töövahemikus, siis lülitub pump sisse. Pimedas töötab pump akutoitel, olenevalt laetustasemest, möne tunni jooksul. Pumba jõudlust võib muuta potentsiomeetriga.

Aku on elektroonika abil kaitstud süvatühjenemise, ülelaadimise ja lühise eest.

Tähelepanu! Pistikühendus on valepolaarsuse kaitstud, seega palun ärge kasutage sisestamisel jõudu.

upanek ja kasutusevõtt

1. Rullige pumba ühenduskaabel täielikult lahti.
2. Keerake pikendustoru adapter pumba väljundile.

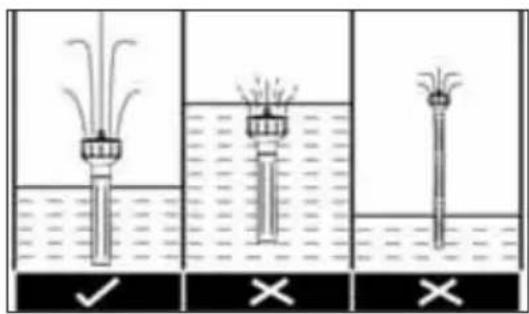

3. Pange kokku sobiv arv pikendustorusid ja paigaldage valitud purskkaevudüüs. Torgake torupikendus pumba küljes olevasse toruadapterisse.

Vulkaan: Veenduge, et pihustiotsak ei asu liiga körgel üle veepinna, nii on vulkaan-fontääni körgus maksimaalne.

Veekelluke: düüsiotsik peab asuma körgel üle veepinna. Veekellukese suurust saab reguleerida düüsiotsiku ülaosa alla vajutades või tõstes. Mida suurem vahe on vee väljavooluks, seda väiksem on veekelluke.

Vahumullitaja: Jälgige, et düüsiotsiku veevoolu körvalejuhtivad avad jäävad alati vee alla.

1. Asetage pump tiiki. Vältige selle asetamist otse tiigi põhja, see nii imeb pump eriti palju mustust ning määrdub kiiresti.
2. Ühendage päikesemooduli mooduli hoidik (torud ja maavai) ja kinnitage see päikesemooduli tagaküljele.
3. Ühendage akukarbi pistik päikesemooduliga ja keerake lukustusrõngas kinni.

i SolarMax 2500 Accu kasutusjuhend

1. Nüüd ühendage pumba pistik akukarbi pistikupesaga „OUTPUT 1 DC 18V“.
2. Vajutage lülitil „SYSTEM ON/OFF“ nupule „ON“. LED-näidikul „SYSTEM“ põleb ROHELINE, kui aku on laetud ja pumba saab sisse lülitada.

Märkus: LED-näidik „SYSTEM“ on kahevärviline. Kui näidikul on PUNANE, siis pump ei tööta OT, sest aku jääklaetus on madal või toimub esmane laadimine. Päikesepaistel kulub aku laadimiseks vähem kui päev. LED-näidikul „CHARGING“ põleb laadimisfaasis KOLLANE, olenemata sellest, kas süsteem on sisse või välja lülitatud. Laadimisprotsessi lõpetatakse automaatselt, kui aku on saavutanud maksimaalse täituvuse. Enne pumba käitamist on oluline aku ära laadida.

1. Aktiveerige väljundpistikupesa 1 (OUTPUT 1), vajutades nupule ON/OFF. Kui väljund on sisse lülitatud (ON) põleb näidikul ROHELINE ja pump hakkab tööle. Pumba peatamiseks lülitage väljundpistikupesa 1 välja, vajutades nupule ON/OFF.

2. Nupuga „TIMER ON/OFF“ saab väljundpistikupesa 1 ühendada pumbaga püsi- või intervallrežiimil.

3. TIMER OFF Püsikasutus, st intervallrežiim on deaktiveeritud ja pump töötab pidevalt. See režiim on võimalik ainult siis, kui SYSTEM-näidikul põleb roheline.

4. TIMER ON Intervallkasutus, st pump töötab 10 minutit tunnis. See režiim on kasulik aku mahu säästmiseks, nt pilvistel päevadel.

5. Väljundpistikupesa 2 (OUTPUT 2) võimaldab 6-voldist alalisvoolu valikuliste lisaseadmete, nt LED valgustuse jaoks. Sel pesal puudub taimeri funktsioon.

6. Asetage päikesemoodul päikeselisse, varjudeta kohale.
7. Veenduge, et päikeseenergia pump on alati üleni vees.
8. Päikese-purskkaevukomplekt SolarMax 2500 Accu on nüüd töökorras.

SYSTEM DRAGON MAXIMUM MAXIMUM MAXIMUM

Märkus:

Pumbal on sisseehitatud kuivkäigukaitse funktsioon. Selleks on pumbakorpuse ühel küljel kaks anduripunkti (ei ole väljastpoolt nähtavad). Kui üks või mölemad anduripunktid ei ole vee all, lakkab pump töötamast.

Päikesemoodulile võib koguneda tolm, mustus või lehed. Need võib ära pühkida mikrokiudlapi ja klaasipuhastusvahendiga.

Päikeseenergia pump

Kui pumba jõudlus kaob või see lakkab teatud aja möödudes töötamast, siis puhastage pumpa järgmiselt.

1) Eraldage pumbakaabel päikesemoodulist.
2) Vajutage pumbakorpuse vastaskülgedel asetsevatele pannaldele ja avage pumbakorpuse ülemine ja alumine osa ning töstke ära pumbakorpuse ülemine osa (vt joonis 1 ja 2)
3) Võtke pump välja ja avage rootorikate, pöörates seda vastupäeva (vt joonis 3)
4) Tõmmake rootor rootorivõllilt (vt joonis 4)
6) Puhastage ja peske erinevad osad.
7) Pange pump vastupidises järjekorras kokku

Tähelepanu! Palun olge puhastustööde ajal ettevaatlik keraamilise völliga. See vöib kergesti puruneda.

Kaitske pumpa ja akukarpi külma eest!

Külmadel talvekuudel tuleb pumba kasutamine löpetada. Puhastage pump leige veega ja hoidke kogu süsteemi plusstemperatuuriga kohas. Akukarpi tuleks eelistatavalt hoida täielikult laetud olekus.

i SolarMax 2500 Accu kasutusjuhend

Patarei vahetamine

1. Eemaldage akukarbi kaane alumisel poolelt 6 kruvi ja võtke kate pealt.
2. Tõmmake akult lahti punase või pruuni kaabli klamber plusspoolusel (+) ja seejärel sinise kaabli klamber miinuspoolusel (-).
3. Eemaldage vana patarei ja pange uus.
4. Kinnitage akule sinise kaabli klamber miinuspoolusel (-) ja seejärel punase või pruuni kaabli klamber plusspoolusel (+).
5. Akukarp on jälle töökorras..

RIKETE KÖRVALDAMINE

Probleem Võimalik põhjus Lahendus
Pump ei tööta	Puudub ühendus päikesemooduliga	Kontrollige elektriühendust akukarbi ja päikesemooduli vahel.
	System--lüliti asendis "OFF" Pange System--lüliti asendisse "ON"	ON"
	Timer-lüliti asendis "ON". Pange Timer-lüliti asendisse "OFF"
	Kuivkäigukaitse reageeris Veenduge, et pump on täielikult vees.
	Aku on liiga vana Asendage aku
	Rootor on blokeeritud	Puhastage pumpa nagu kirjeldatud osas „Puhastamine ja hooldus"
System-näidikul põleb PUNANE	Liiga vähene päikesevalgus aku laadimiseks	Oodake päikesepaistet, et aku saaks täis laadida
Pump töötab, kuid vett ei tule	Pumba väljund või purskkaevudüüs on ummistunud	Puhastage pumba väljund, survetorud ja purskkaevudüüs.

Garancia

	1. Toode:Vanu elektriseadmeid ei tohi kõrvaldada koos olmejäätmetega. Enne vana seadme kogumispunkti viimist eemaldage selle juurde kuuluvad akud ja kõrvaldage need tootest eraldi! Lisateavet saate oma edasimüüjalt või jäätmekäitlusettevõttelt.
	2. Akud:Vastavalt patareisid käsitlevale ELi direktiivile on lõppkasutaja kohustatud kasutatud akud tagastama! Kasutatud akud saate tasuta tagastada piirkondlikku kogumispunkti või kõikjale, kus akusid müüakse. Kõrvaldamine koos olmejäätmetega on keelatud!

Vastavusdeklaratsioon

Alla kirjutanud ettevõte UBBINK GARDEN BV kinnitab omal vastutusel, et seade SolarMax 2500 Accu vastab direktiivi 2014/30/EL (Elektromagnetiline ühilduvus) nõuetele. Kohaldatud on järgmiseid ühtlustatud standardeid:

EN 61000-6-3:2007+A1:2011

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 61000-6-1:2007
