Preces veids	Saules dārza strūklakas sūknis
Zīmols	Ubbink
Modelis	SolarMax 2500 Accu
Preces numurs	13511183
Maksimālā plūsma (Qmax)	2480 l/h
Maksimālais spiediena augstums (Hmax)	2,1 m
Elektroapgāde	Saules panelis 35 W, 18 V līdzstrāva; akumulators 12 V / 12 Ah (svina-gela AGM)
Sūkņa darba spriegums	18 V līdzstrāva
Sūkņa darba strāva	900 mA
Sūkņa aizsardzības indekss	IP68
Saules moduļa aizsardzības indekss	IP65
Akumulatora bloka aizsardzības indekss	IP44
Sūkņa darba temperatūra	+5 °C līdz +40 °C
Saules moduļa darba temperatūra	-30 °C līdz +75 °C
Sūkņa pieslēguma kabeļa garums	5 m
Akumulatora izmēri (G x A x P)	152,4 x 96,5 x 99,1 mm
Galvenās funkcijas	Saules darbība ar akumulatora uzkrāšanu, taimeris (nepārtraukts vai 10 min/h), 6 V izeja piederumiem, aizsardzība pret tukšgaitas darbību, aizsardzība pret dziļu izlādi
Apkope un tīrīšana	Tīrīt saules moduli ar mikrošķiedras drānu un stikla tīrītāju; izjaukt sūkni, lai notīrītu rotoru un keramisko vārpstu
Drošība	Nedarbināt sausu; neizmantot jūras ūdenī; aizsargāt pret salu; ziemā uzglabāt uzlādētu akumulatoru
Rezerves daļas un remontējamība	Nomaināms akumulators (svina 12 V / 12 Ah, plakanie savienotāji 4,8 mm); rotors un blīves pieejami pēc izjaukšanas
Garantija	2 gadi detaļām un darbam (uzrādot pirkuma čeku)

Bieži uzdotie jautājumi - SolarMax 2500 UBBINK

Kā uzstādīt SolarMax 2500 sūkni?

Novietojiet sūkni dīķī, izvairieties no dibena, lai samazinātu netīrumu iesūkšanu. Samontējiet saules moduļa balstu un piestipriniet to panelim. Pievienojiet akumulatora bloku modulim, pēc tam sūkni pie OUTPUT 1 izejas. Iestatiet SYSTEM slēdzi uz ON un aktivizējiet izeju ar ON/OFF pogu.

Kāpēc sūknis nedarbojas, lai gan saule spīd?

Pārbaudiet, vai SYSTEM slēdzis ir pozīcijā ON un vai OUTPUT 1 izeja ir aktivizēta (ON/OFF poga). Pārliecinieties, ka TIMER ir izslēgts, ja vēlaties nepārtrauktu darbību. Pārbaudiet arī, vai sūknis ir pilnībā iegremdēts: aizsardzība pret tukšgaitas darbību to aptur, ja sensori nav zem ūdens.

Ko nozīmē sarkanā SYSTEM indikatora gaisma?

Sarkanā SYSTEM gaisma norāda, ka akumulators ir pārāk izlādējies, lai darbinātu sūkni. Jāgaida, kamēr saules panelis uzlādē akumulatoru. Dzeltenā CHARGING gaisma iedegas uzlādes laikā. Pēc saulainas dienas akumulatoram jābūt pietiekami uzlādētam.

Kā tīrīt sūkni?

Atvienojiet sūkni no akumulatora bloka. Atspraužiet sūkņa korpusu, izņemiet sūkni, atskrūvējiet rotora vāciņu (pretēji pulksteņrādītāja virzienam), izņemiet rotoru. Notīriet visas detaļas ar remdenu ūdeni, uzmanoties ar keramisko vārpstu, kas ir trausla. Samontējiet apgrieztā secībā.

Vai es varu lietot sūkni ziemā?

Nē, sūknis un akumulatora bloks ir jāaizsargā no sala. Ziemā notīriet sūkni un uzglabājiet komplektu no sala aizsargātā vietā. Akumulators jāuzglabā pilnībā uzlādēts.

Kā nomainīt akumulatora bloka akumulatoru?

Noņemiet 6 skrūves zem akumulatora bloka vāka. Vispirms atvienojiet sarkano spaili (pozitīvo) un pēc tam zilo (negatīvo) no vecā akumulatora. Uzstādiet jauno akumulatoru (svina 12 V / 12 Ah, plakanie savienotāji 4,8 mm), vispirms pievienojot zilo pie negatīvā, tad sarkano pie pozitīvā. Aizveriet vāku.

Kāds ir sūkņa kabeļa garums?

Sūkņa pieslēguma kabelis ir 5 metrus garš. Komplektā ir iekļauts pagarinājuma kabelis, lai palielinātu attālumu līdz akumulatora blokam.

Vai es varu izmantot OUTPUT 2 izeju?

Jā, OUTPUT 2 izeja nodrošina 6 V līdzstrāvas spriegumu piederumiem, piemēram, LED apgaismojumam. Šo izeju nevada taimeris.

Kā regulēt sūkņa plūsmu?

Plūsmu var mainīt ar potenciometru, kas atrodas uz akumulatora bloka. Pagrieziet to, lai palielinātu vai samazinātu plūsmu atbilstoši vajadzībām.

Ko darīt, ja sūknis darbojas, bet neizvada ūdeni?

Pārbaudiet, vai sūkņa izeja, pagarinājuma caurules un strūklakas sprausla nav aizsērējušas. Notīriet tos, ja nepieciešams. Pārliecinieties arī, ka sūknis ir pilnībā iegremdēts.

LIETOŠANAS INSTRUKCIJA SolarMax 2500 UBBINK

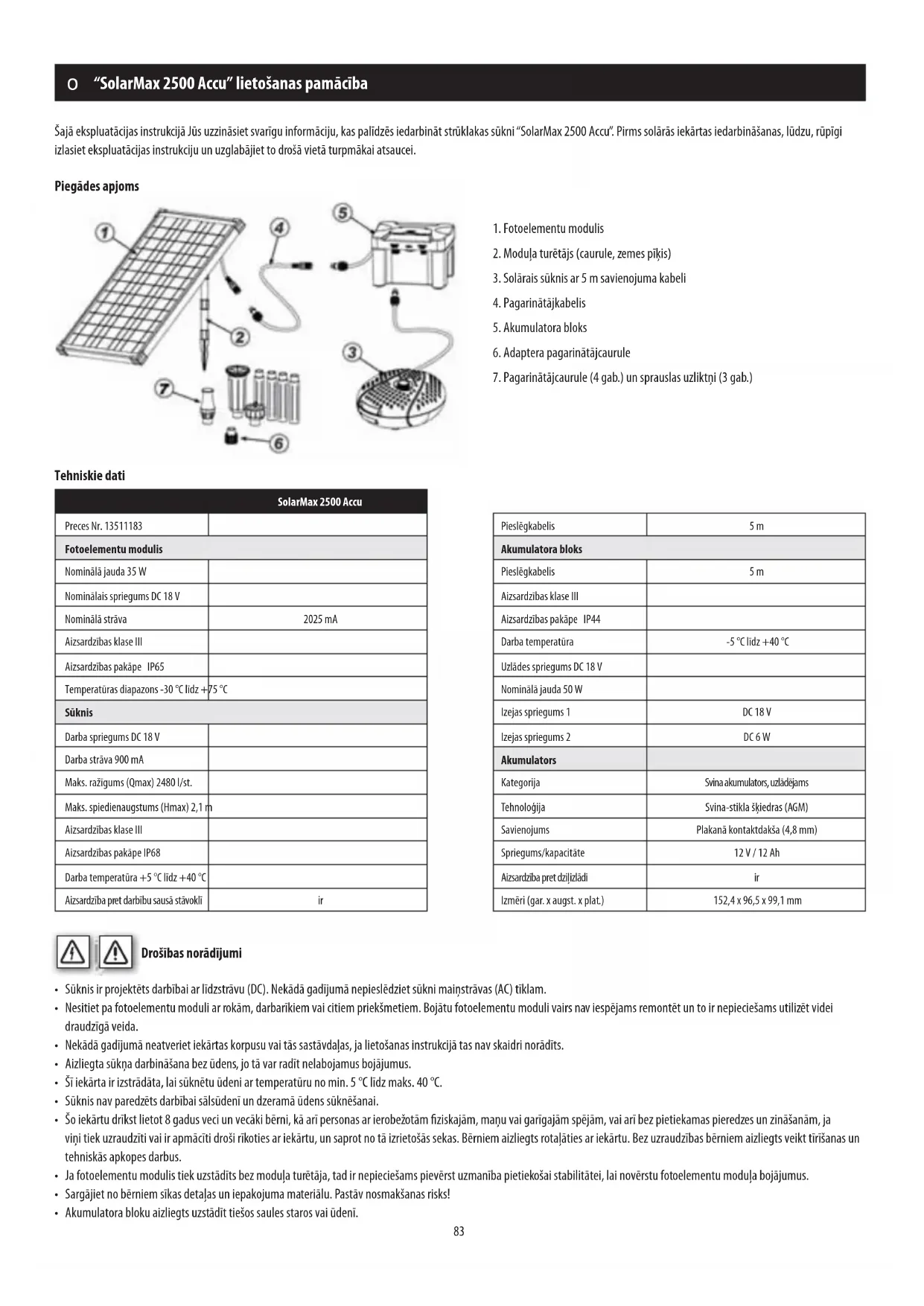

O "SolarMax 2500 Accu" lietošanas pamācība

Šajā ekspluatācijas instrukcijā Jūs uzzināsiet svarīgu informāciju, kas palīdzēs iedarbināt strūklakas sūkni "SolarMax 2500 Accu". Pirms solārās iekārtas iedarbināšanas, lūdzu, rūpīgi izlasiet ekspluatācijas instrukciju un uzglabājiet to drošā vietā turpmākai atsaucei.

Piegãdes apjoms

SolarMax 2500 Accu
Preces Nr. 13511183
Fotoelementu modulis
Nominālā jauda 35 W
Nominālais spriegums DC 18 V
Nominālā strāva	2025 mA
Aizsardzības klase III
Aizsardzības pakāpe IP65
Temperatūras diapazons -30 °C lidz +75 °C
Sūknis
Darba spriegums DC 18 V
Darba strāva 900 mA
Maks. ražīgums (Qmax) 2480 l/st.
Maks. spiedienaugstums (Hmax) 2,1 m
Aizsardzības klase III
Aizsardzības pakāpe IP68
Darba temperatūra +5 °C lidz +40 °C
Aizsardzība pret darbību sausā stāvokli	ir

1. Fotoelementu modulis
2. Moduļa turētājs (caurule, zemes pīkis)
3. Solārais sūknis ar 5 m savienojuma kabeli
4. Pagarinātājkabelis
5. Akumulatora bloks
6. Adaptera pagarinātājcaurule
7. Pagarinātājcaurule (4 gab.) un sprauslas uzliktni (3 gab.)

Pieslëgkabelis	5 m
Akumulatora bloks
Pieslëgkabelis	5 m
Aizsardzības klase III
Aizsardzības pakāpe IP44
Darba temperatūra	-5 °C līdz +40 °C
Uzlādes spriegums DC 18 V
Nominālā jauda 50 W
Izejas spriegums 1	DC 18 V
Izejas spriegums 2	DC 6 W
Akumulators
Kategorija	Svina akumulators, uzlādējams
Tehnoloģija	Svina-stikla šķiedras (AGM)
Savienojums	Plakanā kontaktdakša (4,8 mm)
Spriegums/kapacitāte	12 V / 12 Ah
Aizsardzība pret dzilīzlādi	ir
Izmēri (gar. x augst. x plat.)	152,4 x 96,5 x 99,1 mm

Drošības norādījumi

• Sūknis ir projektēts darbībai ar līdzstrāvu (DC). Nekādā gadījumā nepieslēdziet sūkni mainstrāvas (AC) tīklam.
• Nesitiet pa fotoelementu moduli ar rokām, darbarīkiem vai citiem priekšmetiem. Bojātu fotoelementu moduli vairs nav iespējams remontēt un to ir nepieciešams utilizēt videi draudzīgā veida.
• Nekādā gadījumā neatveriet iekārtas korpusu vai tās sastāvdalas, ja lietošanas instrukcijā tas nav skaidri norādīts.
• Aizliegta sūkna darbināšana bez ūdens, jo tā var radīt nelabojamus bojājumus.
• Ši iekārta ir izstrādāta, lai sūknētuūdeni ar temperatūru no min. 5 °C līdz maks. 40 °C.
• Sūknis nav paredzēts darbībai sālsūdenī un dzeramā ūdens sūknēšanai.
• Šo iekārtu drikst lietot 8 gadus veci un vecāki bērni, kā arī personas ar ierobežotām fiziskajām, maņu vai garīgajām spējām, vai arī bez pietiekamas pieredzes un zināšanām, ja vini tiek uzraudzīti vai ir apmācīti droši rīkoties ar iekārtu, un saprot no tā izrietošās sekas. Bērniem aizliegts rotaļāties ar iekārtu. Bez uzraudzības bērniem aizliegts veikt tīrīšanas un tehniskās apkopes darbus.
• Ja fotoelementu modulis tiek uzstādīts bez moduļa turētāja, tad ir nepieciešams pievērst uzmanība pietiekošai stabilitātei, lai novērstu fotoelementu moduļa bojājumus.
• Sargājiet no bērniem sīkas detaļas un iepakojuma materiālu. Pastāv nosmakšanas risks!
• Akumulatora bloku aizliegts uzstādīt tiešos saules staros vai ūdenī.

O "SolarMax 2500 Accu" lietošanas pamācība

dzētais pielietojums

Šis produkts ir paredzēts vienīgi privātai lietošanai mazos dārza dīkos. Sūkna darbībai ir nepieciešams tiešs saules starojums. Akumulators tiek uzlādēts saules starojuma iedarbībā. Sūknis tiek ieslēgts tad, kad akumulatora spriegums ir darbderīgā diapazonā. Tumsas laikā sūknis tiek darbināts ar akumulatora enerģiju — atbilstoši uzlādes limenim tas darbojas vairāku stundu garumā. Sūkna ražīgumu iespējams regulēt ar potenciometra palīdzību.

Ar elektronikas palīdzību akumulators tiek aizsargāts pret dzilīzlādi, pārlādēšanos un ëssavienojumu.

Uzmanību! Spraudsavienojumi ir aizsargāti pret polaritātes sajaukšanu, tādēļ iespraužot neizmantojiet spēku.

ādišana un iedarbināšana

1. Izritiniet sūkna pieslēgkabeli pilnā garumā.
2. Lai pievienotu pagarinātājcaurules, pieskrūvējiet sūkna izejai adapteri.
3. Savienojiet paredzētā skaita pagarinātājcaurules un uzstādiet izvēlēto strūklakas sprauslu. Uzstādiet caurules pagarinājumu caurules adapteram pie sūkna.

Vulkāns: Vnodrošiniet, lai smidzināšanas galva neatrodas pārāk augstu virs ūdens virsmas, tādējādi maksimāli palielinot vulkāna formas strūklakas augstumu.

Zvana formas strūklaka: sprauslu uzliktnis ir jāuzstāda augstu virs ūdens virsmas. Ūdens zvana formas lielumu ir iespējams pielāgot, sprauslas augšējo daļu nospiežot zemāk vai paceļot augstāk. Lielāka ūdens izplūdes atvere radīs mazākas formas zvana strūklaku.

Putu smidzināšanas uzgalis: pārliecinieties, vai sešas sprauslas galvas atveres plūsmas novirzīšanai vienmēr atrodas zem ūdens

1. legremdējiet sūkni dīkī. Nav ieteicams novietot sūkni tieši uz dīka gultnes, jo tad sūknī tiek iesūknēts loti daudz netīrumu un tas ātri aizsērē.
2. Salieciet kopā fotoelementu moduļa turētāju (cauruli un zemē nostiprināmu pīki) un nostipriniet to fotoelementu moduļa aizmugurē.
3. Savienojiet akumulatora bloka spraudkontaktu ar fotoelementu moduli un pieskrūvējiet sprostgredzenu.

O "SolarMax 2500 Accu" lietošanas pamācība

1. Tagad savienojiet sūkna spraudkontaktu ar akumulatora bloka ligzdu „OUTPUT 1 DC 18V“.
2. Ieslēdziet slēdzi „SYSTEM ON/OFF“ pozīcijā „ON“. Kad akumulators ir uzlādēts un sūkni ir iespējams ieslēqt, LED indikators “SYSTEM” iedegas ZALĀ KRĀSĀ.

Norādījums: LED indikators "SYSTEM" deg divās krāsās. Ja indikators iedegas SARKANĀ KRĀSĀ, tad sūknis nedarbojas, jo akumulatorā ir palicis pārāk mazs paliekošais lādiņš vai notiek pirmā uzlāde. Mazāk kā vienu dienu atrodoties saules gaismā, akumulators būs uzlādēts. Uzlādes procesa laikā LED indikators "CHARGING" deg DZELTENĀ KRĀSĀ neatkarīgi no tā, vai sistēma ir ieslēgta vai izslēgta. Kad akumulators ir uzlādēts līdz savai maksimālajai kapacitātei, uzlādes process tiek automatīiski pārtraukts. Pirms sūkņa iedarbināšanas vispirms ir nepieciešams uzlādēt akumulatoru.

1. Ieslēdziet izejas ligzdu 1 (OUTPUT 1), nospiežot taustiņu ON/OFF. Ja izeja ir ieslēgta (ON), tad deg ZAŁAIS indikators un sūknis sāk darboties. Lai pārtrauktu sūkna darbību, izslēdziet izejas ligzdu 1, nospiežot taustiņu ON/OFF.

2. Nospiežot taustiņu „TIMER ON/OFF“, izejas ligzdai 1 pieslēgtu sūkni ir iespējams darbināt nepārtrauktā vai intervālu režīmā.

3. TIMER OFF Intervälu režims, t.i., pärtrauktas darbības režims tiek izslēgts un süknis darbojas nepärtraukti. Šis režims ir pieejams vienīgi tad, kad indikators "SYSTEM" deg zaļā krāsā.

4. TIMER ON Intervālu režīms, t.i., sūknis darbojas 10 minūtes / stundā. Šis režīms ir lietderīgs, lai ietaupītu akumulatora kapacitāti, piemēram, mākoņainās dienās.

5. Izejas ligzda 2 (OUTPUT 2) nodrošina 6 voltu līdzstrāvas barošanu atseviški iegādājamam papildaprikojumam, piemēram, LED apgaismojumam. Ši ligzda nav aprikota ar taimera funkciju.

6. Uzstādiet fotoelementu moduli saulainā, neaizēnotā vietā.

7. Nodrošiniet, lai solārais sūknis vienmēr būtu pilnībā iegremdētsūdenī.
8. Tagad solārais strūklakas komplekts "SolarMax 2500 Accu" ir sagatavots

Norādījums:

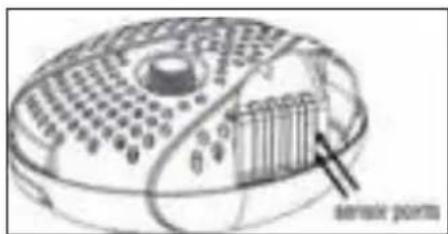

Sūknim ir integrēta aizsardzība pret darbību sausā stāvokli. Šis funkcijas nodrošināšanai vienā sūkņa korpusa pusē atrodas divi sensoru punkti (no ārpuses tie nav redzami). Ja viens vai abi sensoru punkti neatrodas zem ūdens, tad sūknis pārtrauc darboties.

SYSTEM DRAGON MAXIMUM MAXIMUM MAXIMUM

ana un tehniskā apkope

Fotoelementu modulis

Uz fotoelementu moduļa var uzkrāties lapas vai putekļu un netīrumu nosēdumi. Tos ir iespējams notīrīt ar mikrošķiedras drāniņu un stikla (logu) tīrišanas līdzekli.

Solārais sūknis

Ja kritas sukna ražigums vai pēc noteikta laika tas vairs nedarbojas, tad iztīriet sukni sekojošā kārtībā.

1) Atvienojiet sūkna kabeli no fotoelementu moduļa.
2) Atblokėjiet sūkna korpusa augšėjo un apakšėjo daļu, nospiežot pretėjās sūkna korpusa pusēs esošos stiprinājumus un tad noceliet sūkna korpusa augšėjo daļu (skat. 1. un 2. att.).
3) Izceliet sūkni un atveriet rotora pārsegu, pagriežot to pretēji pulksteņa rādītāja virzienam (skat. 3. att.).
4) Izvelciet rotoru no rotora värpstas (skat. 4. att.).
6) Notīriet un nomazgājiet atseviškas dajas.
7) Samontējiet sūkni pretējā darbību secībā.

Uzmanibu! Tirīšanas darbu laikā rīkojieties uzmanīgi ar keramisko vārpstu. Tā var viegli saplīst.

Aizsargājiet akumulatora bloku pret sala iedarbību!

Aukstajos ziemas mēnešos ir jāpārtrauc sūkņa ekspluatācija. Iztīriet sūkni ar remdenu ūdeni; uzglabājiet visu sistēmu vietā, kas nav pakļauta sala iedarbībai. Akumulatora bloku būtu jāuzglabā pēc iespējas pilnībā uzlādētā stāvoklī.

O "SolarMax 2500 Accu" lietošanas pamācība

Akumulatora maina

1. Izskrūvējiet sešas akumulatora bloka vāka apakšējā pusē esošās skrūves un nonemiet vāku.
2. Atvienojiet sarkanā vai brūnā kabeļa spaili no akumulatora plus pola (+) un pēc tam zilā kabeļa spaili no mīnuss pola (-).
3. Iznemiet veco akumulatoru un ievietojiet akumulatoru.
4. Savienojiet zilā kabeļa spaili ar mīnuss polu (-) un pēc tam sarkanā vai brūnā kabeļa spaili ar akumulatora plus polu (+).
5. Tagad akumulatora bloks ir atkal sagatavots ekspluatācijai.

TRAUCĒJUMU NOVĒRŠANA

Problēma lespējamais iemesls Risinājums
Sūknis nedarbojas	Nav savienojuma ar fotoelementu moduli.	Pārbaudiet elektrisko savienojumu starp akumulatora bloku un fotoelementu moduli.
	Sistēmas slēdzis ir pozīcijā "OFF".	Pagrieziet sistēmas slēdzi pozīcijā "ON"
	Taimera slēdzis ir pozīcijā "ON".	Pagrieziet taimera slēdzi pozīcijā "OFF"
	Nostrādājusi aizsardzība pret darbību sausā stāvoklī.	Pārliecinieties, vai sūknis ir pilnībā iegremdētsūdenī.
	Pārāk vecs akumulators.	Nomainiet akumulatoru
	Blokēts darbrats.	Tīriet sūkni atbilstoši norādijumiem nodalā "Tīrīšana un tehniskā apkope"
Sistēmas indikators deg sarkanā krāsā	Pārāk vājš saules starojums, lai uzlādētu akumulatoru,	Gaidiet saules gaismu, lai akumulators varētu atkal uzlādēties.
Sūknis darbojas, bet neplūst ūdens	Aizsērējusi sūkņa izeja vai strūklakas sprauslas	Iztīriet sūkņa izeju, spiediencauruli un strūklakas sprauslu.

Garantija

Šim produktam (produkta izpildijumam un materiālam) mēs nodrošinām 2 gadu garantiju, skaitot no pirkšanas datuma. Lai izmantotu garantijas tiesības, kā pierādījums ir jāpievieno pirkuma apliecinājuma oriģināls. Garantijas remontu drikst veikt vienīgi pilnvarotā klientu apkalpošanas servisā. Šajā garantijā neietilpst parastā nolietošanās, pārveidojumi, pārbūves, bojājumi, kuru cēlonis ir neuzmanība, ārēja iedarbība vai pielietojuma jomas, kurām produkts nav paredzēts, vai arī pilnībā vai dalēji izjaukti produkti.

Vides aizsardzība

	1. Produkts:Aizliegta elektroieriču utilizācija kopā ar mājsaimniecības atkritumiem. Pirms savas vecās iekārtas nodošanas vietējā savākšanas punktā, izņemiet ievietotos akumulatorus un nododiet tos utilizācijai atsevišķi no produkta! Plašāka informācija ir pieejama pie Jūsu izplatītāja vai atkritumu pārstrādes uzņēmumā.
	2. Akumulatori:Saskaņā ar akumulatoru direktīvā noteikto kārtību gala lietotājam ir pienākums nodot izlietotos akumulatorus! Izlietotos akumulatorus ir iespējams nodot bez maksas Jūsu municipalitāte savākšanas punktos vai akumulatoru tirdzniecības vietās. Aizliegta utilizācija kopā ar mājsaimniecības atkritumiem!!

Atbilstības deklarācija

Dokumentu parakstijušais uznēmums "UBBINK GARDEN BV" savā atbildībā paziņo, ka iekārta "SolarMax 2500 Accu" atbilst EK Direktīvas 2014/30/ES (Elektromagnētiskā saderība) prasībām. Piemēroti sekojoši saskaņotie standarti:

EN 61000-6-3:2007+A1:2011

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 61000-6-1:2007
