Produkttype	Solardrevet pumpe for hagedam
Merke	Ubbink
Modell	SolarMax 2500 Accu
Artikkelnummer	13511183
Maksimal strømning (Qmax)	2480 l/t
Maksimal løftehøyde (Hmax)	2,1 m
Strømforsyning	Solcellepanel 35 W, 18 V DC; batteri 12 V / 12 Ah (bly-gel AGM)
Driftsspenning pumpe	18 V DC
Driftsstrøm pumpe	900 mA
Beskyttelsesgrad pumpe	IP68
Beskyttelsesgrad solcellemodul	IP65
Beskyttelsesgrad batterienhet	IP44
Driftstemperatur pumpe	+5 °C til +40 °C
Driftstemperatur solcellemodul	-30 °C til +75 °C
Lengde på tilkoblingskabel pumpe	5 m
Batteridimensjoner (L x H x B)	152,4 x 96,5 x 99,1 mm
Hovedfunksjoner	Soldrift med batterilagring, timer (kontinuerlig eller 10 min/t), 6 V-utgang for tilbehør, beskyttelse mot tørrkjøring, beskyttelse mot dyp utladning
Vedlikehold og rengjøring	Rengjør solcellemodulen med mikrofiberklut og glassrens; demonter pumpen for å rengjøre rotoren og keramikkakselen
Sikkerhet	Ikke la pumpen gå tørr; ikke bruk i sjøvann; beskytt mot frost; oppbevar batteriet ladet om vinteren
Reservedeler og reparerbarhet	Utskiftbart batteri (bly 12 V / 12 Ah, flate kontakter 4,8 mm); rotor og tetninger tilgjengelig etter demontering
Garanti	2 år deler og arbeid (ved fremvisning av kjøpskvittering)

Ofte stilte spørsmål - SolarMax 2500 UBBINK

Hvordan installere SolarMax 2500 pumpen?

Plasser pumpen i dammen, unngå bunnen for å redusere oppsug av smuss. Monter stativet til solcellemodulen og fest det til panelet. Koble batterienheten til modulen, deretter pumpen til utgang OUTPUT 1. Sett SYSTEM-bryteren til ON og aktiver utgangen med ON/OFF-knappen.

Hvorfor fungerer ikke pumpen selv om solen skinner?

Kontroller at SYSTEM-bryteren er på ON og at utgang OUTPUT 1 er aktivert (ON/OFF-knappen). Sørg for at TIMER står på OFF hvis du ønsker kontinuerlig drift. Kontroller også at pumpen er godt nedsenket: tørrkjøringsbeskyttelsen stopper den hvis sensorene ikke er under vann.

Hva betyr den røde SYSTEM-lampen?

Den røde SYSTEM-lampen indikerer at batteriet er for utladet til å drive pumpen. Du må vente til solcellepanelet lader batteriet. Den gule CHARGING-lampen lyser under lading. Etter en solskinnsdag skal batteriet være tilstrekkelig ladet.

Hvordan rengjøre pumpen?

Koble pumpen fra batterienheten. Klikk av pumpehuset, ta ut pumpen, skru av rotordekselet (mot klokken), ta ut rotoren. Rengjør alle deler med lunkent vann, vær forsiktig med keramikkakselen som er skjør. Monter i motsatt rekkefølge.

Kan jeg bruke pumpen om vinteren?

Nei, pumpen og batterienheten må beskyttes mot frost. Om vinteren rengjør pumpen og oppbevar alt frostfritt. Batteriet må oppbevares fulladet.

Hvordan bytte batteri i batterienheten?

Fjern de 6 skruene under dekselet på batterienheten. Koble fra den røde polen (positiv) først, deretter den blå (negativ) på det gamle batteriet. Installer det nye batteriet (bly 12 V / 12 Ah, flate kontakter 4,8 mm) ved å koble den blå til negativ først, deretter den røde til positiv. Lukk dekselet.

Hva er rekkevidden på pumpens kabel?

Tilkoblingskabelen til pumpen er 5 meter. En skjøtekabel følger med i settet for å forlenge avstanden til batterienheten.

Kan jeg bruke utgang OUTPUT 2?

Ja, utgang OUTPUT 2 gir en spenning på 6 V DC for tilbehør som LED-belysning. Denne utgangen styres ikke av timeren.

Hvordan justere pumpens strømning?

Strømningen kan justeres med et potensiometer på batterienheten. Drei det for å øke eller redusere strømningen etter behov.

Hva gjør jeg hvis pumpen går men ikke produserer vann?

Kontroller at pumpens utgang, skjøteslanger og fontenedysen ikke er tette. Rengjør dem om nødvendig. Sørg også for at pumpen er helt nedsenket.

BRUKSANVISNING SolarMax 2500 UBBINK

Elektronikken beskytter batteriet mod dybdeafladning, overbelastning og kortslutning.

tering og ibrugtagning

Overensstemmelseserklæring

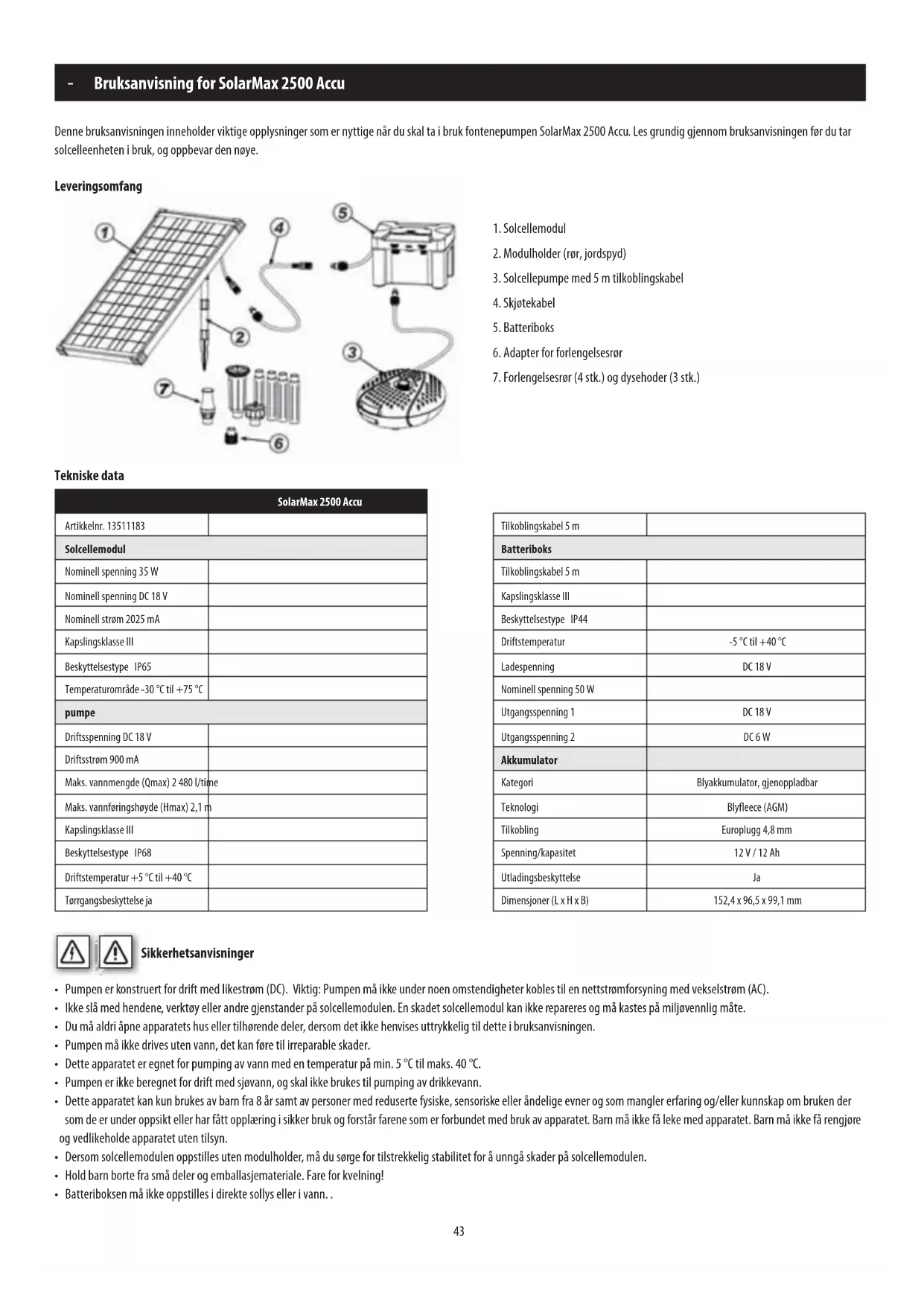

Denne bruksanvisningen inneholder viktige opplysninger som er nyttige når du skal ta i bruk fontenepumpen SolarMax 2500 Accu. Les grundig gjennom bruksanvisningen før du tar solcelleenheten i bruk, og oppbevar den nøye.

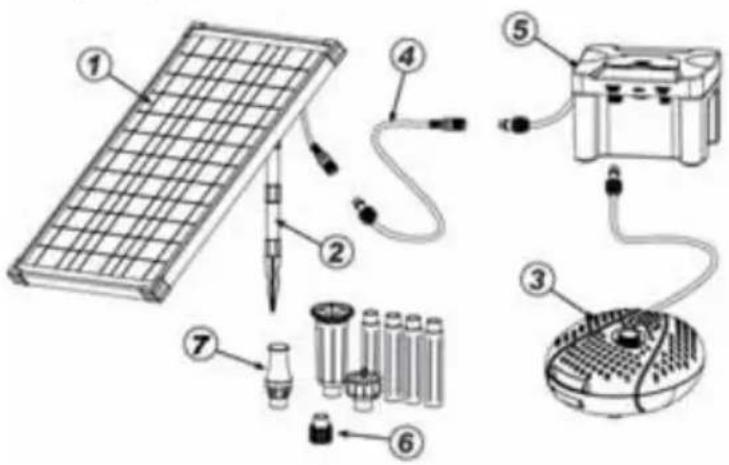

Leveringsomfang

• Pumpen er konstruert for drift med likestrøm (DC). Viktig: Pumpen må ikke under noen omstendigheter kobles til en nettstrømforsyning med vekselstrøm (AC).
• Ikke slå med hendene, verktøy eller andre gjenstander på solcellemodulen. En skadet solcellemodul kan ikke repareres og må kastes på miljøvennlig måte.
• Du må aldri åpne apparatets hus eller tilhørende deler, dersom det ikke henvises uttrykkelig til dette i bruksanvisningen.
• Pumpen må ikke drives uten vann, det kan føre til irreparable skader.
• Dette apparatet er egnet for pumping av vann med en temperatur på min. 5 °C til maks. 40 °C.
• Pumpen er ikke beregnet for drift med sjøvann, og skal ikke brukes til pumping av drikkevann.
• Dette apparatet kan kun brukes av barn fra 8 år samt av personer med reduserte fysiske, sensoriske eller åndelige evner og som mangler erfaring og/eller kunnskap om bruken der som de er under oppsikt eller har fått opplæring i sikker bruk og forstår farene som er forbundet med bruk av apparatet. Barn må ikke få leke med apparatet. Barn må ikke få rengjøre og vedlikeholde apparatet uten tilsyn.
• Dersom solcellemodulen oppstilles uten modulholder, må du sørge for tilstrekkelig stabilitet for å unngå skader på solcellemodulen.
• Hold barn borte fra små deler og emballasjemateriale. Fare for kvelning!
• Batteriboksen må ikke oppstilles i direkte sollys eller i vann. .

- Bruksanvisning for SolarMax 2500 Accu

bruk

Dette produktet er utelukkende beregnet for privat bruk og små hagedammer. For at pumpen skal fungere, må den stå i direkte sollys. Når solen skinner, lades batteriet. Når batterispenningen ligger innenfor driftsområdet, startes pumpen. Når det er mørkt, blir pumpen drevet over batteriet, alt etter ladetilstand, i flere timer. Pumpens kapasitet kan endres over et potensiometer.

Batteriet er beskyttet gjennom elektronikken mot utlading, overopplading og kortslutning.

ering og idriftsettelse

1. Rull pumpens tilkoblingskabel helt ut.
2. Skru adapteren for forlengelsesrørene inn på pumpeutgangen.
3. Stikk egnet antall forlengelsesrør sammen på hverandre, og sett på valgte fontenedyse. Sett rørforlengelsen inn på røradapteren på pumpen.

Vulkan: Påse at sprøytehodet ikke står for langt over vannoverflaten for å maksimalisere vulkanfontenen.

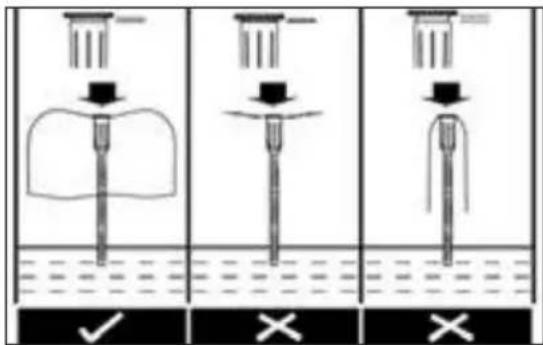

Vannklokke: Dysehodet bør være plassert langt over vannoverflaten. Vannklokkens størrelse kan innstilles ved å trykke ned eller løfte dysens overdel. Jo større spalten er for vannutløpet, desto mindre blir vannklokken.

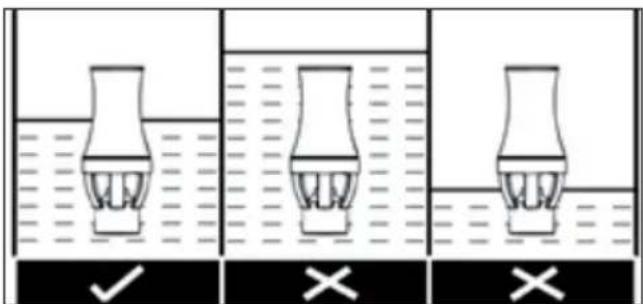

Skumsprut: Påse at de seks strømningsstyrende åpningene på dysehodet alltid står under vann.

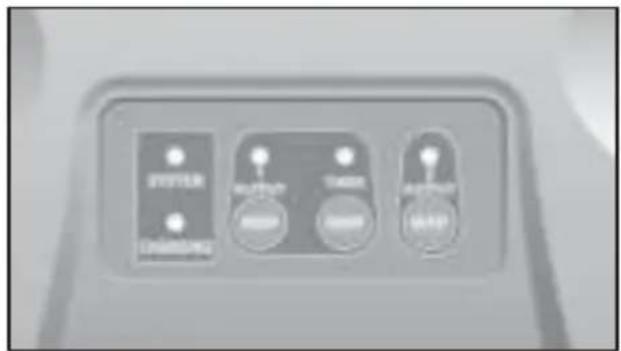

1. Aktiver utgangsbøssing 1 (OUTPUT 1) ved å trykke på tasten ON/OFF. Når utgangen er slått på (ON), lyser lampen GR∅NT og pumpen begynner å arbeide. For å stoppe pumpen slår du utgangsbøssingen 1 av ved å trykke på tasten ON/OFF.

2. Med tasten „TIMER ON/OFF kan pumpen som er koblet til utgangsbøssing 1 drives kontinuerlig eller i intervallmodus.

3. TIMER OFF kontinuerlig drift, dvs. intervallmodusen er deaktivert og pumpen går permanent. Denne modusen er bare tilgjengelig når SYSTEM-lampen lyser grønt.

4. TIMER ON intervalldrift, dvs. pumpen går 10 minutter per time. Denne modusen er nyttig när du vil spare batterikapasitet, f.eks. när været er overskyet.

5. Utgangsbøssingen 2 (OUTPUT 2) gir en likestrømsforsyning på 6 Volt for valgfrie tilleggsapparater, som f.eks. LED-belysning. Denne bøssingen har ikke timer-funksjon.

6. Still solcellemodulen opp på en solrik plass uten skygge.

7. Påse at solcellepumpen alltid er fullstendig nedsenket i vann.
8. Nå er solcelle-fontenesettet SolarMax 2500 Accu klart til bruk.

SYSTEM DRAGON MAXIMUM MAXIMUM MAXIMUM

Anmerkning:

Pumpen har en innebygget beskyttelsesfunksjon mot å gå tørr. Dette sørger to sensorpunkter for (ikke synlige fra utsiden), som sitter på den ene siden av pumpehuset. Hvis det ene eller begge sensorpunktene ikke under vann, slutter pumpen å gå.

Det kan danne seg avleiringer fra støv, smuss eller løv på solcellemodulen. Dette kan du tørke av med en mikrofiberklut og glassrengjøringsmiddel.

Solcellepumpe

Når pumpen taper kapasitet eller etter en viss tid ikke lengre fungerer, kan du rengjøre pumpen som følger.

1) Skill pumpekabelen fra solcellemodulen.
2) Ta den øvre og den nedre delen av pumpehuset fra hverandre ved å trykke på klemmene på pumpehusets to motstående sider, og løft så av den øvre delen av pumpehuset (se fig. 1 og 2)
3) Ta ut pumpen, og åpne rotordekselet ved å dreie det mot urviserne (se fig. 3)
4) Trekk rotoren av fra rotorsjakten (se fig. 4)
6) Rengjør og vask de enkelte delene.
7) Monter pumpen i motsatt rekkefølge

OBS! Vær forsiktig med keramikkakselen under rengjøringsarbeider. De kan lett brekke.

Beskytt pumpen og batteriboksen mot frost!

Pumpen bør tas ut av drift i de kalde vintermånedene. Rengjør pumpen med lunkent vann, og oppbevar hele systemet på et frostsikkert sted. Batteriboksen bør helst oppbevares i oppladet tilstand..

- Bruksanvisning for SolarMax 2500 Accu

Skift av batterier

1. Fjern de 6 skruene på undersiden av batteriboksens deksel, og ta av dekselet.
2. Trekk av klemmen til den røde hhv. brune kabelen på plusspolen (+) og deretter klemmen til den blå kabelen på minuspolen (-) på batteriet.
3. Ta ut det gamle batteriet, og sett inn det nye.
4. Sett klemmen til den blå kabelen på minuspolen (-), og deretter klemmen til den røde hhv. brune kabelen på plusspolen (+) på batteriet.
5. Nå er batteriboksen klar for drift igjen. .

FEILRETTING

Problem Mulig årsak Løsning
Pumpen går ikke	Ingen forbindelse med solcellemodulen	Kontroller den elektriske forbindelsen mellom batteriboksen og solcellemodulen.
	Systembryter er på "OFF" Sett systembryteren på "ON"
	Timer-bryter er på "ON". Sett timer-bryteren på "OFF"
	Tørrøpsbeskyttelsen har reagert Påse at pumpen er fullstendig nedsenket i vann.
	Batteriet for gammelt Skift batteri
	Rotoren blokkert	Rengjør pumpen som forklart under "Rengjøring og vedlikehold"
System-lampe lyser R∅DT	For lite solskinn for å lade batteriet,	vent til det blir sol slik at batteriet kan lade seg opp igjen
Pumpen går, men det kommer ikke vann	Pumpeutgang eller fontenedyse tilstoppet	Rengjør pumpeutgang, stigerør og fontenedyse.

Garanti

På dette produktet gir vi en garanti på 2 år på fabrikasjon og materiale, som gjelder fra kjøpsdato. Ved garantikrav må original kjøpskvittering legges ved som bevis. Garantireparasjoner skal utelukkende utføres av en autorisert kundetjeneste. Utelukket fra denne garantien er normal slitasje, endringer, modifikasjoner, skader på grunn av uaktsomhet, fremmed innvirkning samt bruksområder som produktet ikke er konsipert for, eller produkter som er komplett eller delvis tatt fra hverandre.

Miljøvern

	1. Produkt:Gamle elektriske apparater skal ikke kastes i husholdningsavfallet. Før du leverer det gamle apparatet til din lokale avfallsstasjon, må du ta ut batteriene og kaste de adskilt fra produktet! Hos din forhandler eller avfallsbedrift får du mer informasjon.
	2. Produkt:Ifølge batteridirektiver er sluttbrukeren forpliktet ved lov til å returnere brukte batterier! De brukte batteriene kan du levere gratis ved samlestasjonene i din kommune eller der hvor du kjøpte batteriene. Det er forbudt å kaste batterier i husholdningsavfallet!

Samsvarserklæring

Undertegnede firma UBBINK GARDEN BV erklærer på eget ansvar at apparatet SolarMax 2500 Accu oppfyller kravene i EU-direktivet 2014/30/EU (elektromagnetisk kompatibilitet).

Følgende harmoniserte standarder ble anvendt:

EN 61000-6-3:2007+A1:2011

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 61000-6-1:2007
