Cascademax - Pump UBBINK - Gratis bruksanvisning och manual

Produkttyp	Bäck- och vattenfallspump
Varumärke	UBBINK
Modell	Cascademax (serie 6000, 9000, 12000, 14000, 16000)
Inbyggda tekniker	HEP (högprestandapump), AFM (adaptiv frekvensmotor), KSS (inget svamp), TPS (termiskt skydd), CST (keramisk axel)
Maximal lyfthöjd	Upp till 6,5 m beroende på modell
Tillåten vattentemperatur	5 °C till 35 °C
Minsta avstånd från dammen till elanslutning	5,5 m
Rekommenderat installationsdjup	25 cm till 100 cm under vattenytan
Termiskt skydd	Ja (termisk brytare TPS)
Motoraxel	I teknisk keramik (CST)
Energiförbrukning	Extremt låg (HEP-teknik)
Ljudnivå	Låg (tyst drift)
Underhåll	Periodisk rengöring av inloppsöppningar; demontering möjlig för grundlig rengöring
Rengöringsfrekvens	Varierar beroende på dammens nedsmutsning
Kontinuerlig användning	Ja, lämplig för permanent drift
Frostskydd	Ta bort och förvara frostfritt på vintern (i en hink med vatten)
Garanti	2 år mot material- och tillverkningsfel
Elanslutning	Måste skyddas av en jordfelsbrytare (RCD) 30 mA
Standarder	CE-märkt: EN 60335-1, EN 60335-2-41, EN 62233
Reservdelar	Rotor finns separat

Vanliga frågor - Cascademax UBBINK

Vad är maximal lyfthöjd för Cascademax-pumpen?

Maximal lyfthöjd beror på modell: 4,0 m för Cascademax 6000, 6,0 m för 9000/12000 och 6,5 m för 14000/16000.

Kan jag installera pumpen direkt på dammbotten?

Nej, installera pumpen på ett djup av 25 till 100 cm under ytan, på en stabil yta fri från slam och sand för att undvika att skräp sugs in.

Kan pumpen köras torr?

Nej, kör aldrig pumpen utan vatten. Detta skulle orsaka irreparabla skador. Se till att pumpen alltid är nedsänkt.

Hur underhåller jag Cascademax-pumpen?

Kontrollera regelbundet inloppsöppningarna på filterhuset och rengör dem med rent vatten vid behov. Vid kraftig nedsmutsning, demontera pumpen enligt instruktionerna i manualen. Använd inte kemiska rengöringsmedel.

Vad gör jag om strömkabeln är skadad?

Kabeln kan inte bytas ut. Om kabeln är skadad måste apparaten kasseras enligt gällande regler. Klipp aldrig av kabeln.

Är pumpen skyddad mot överhettning?

Ja, Cascademax-pumpen är utrustad med ett termiskt skyddssystem (TPS) med termisk brytare som skyddar mot överhettning.

Kan jag använda pumpen på vintern?

Nej, pumpen får inte frysa. Ta bort den från dammen före vintern, rengör den och förvara den i en hink med vatten frostfritt.

Vilken garanti har pumpen?

Pumpen har en garanti på 2 år mot material- och tillverkningsfel från inköpsdatum, mot uppvisande av originalkvitto.

Hur rengör jag rotorn?

Rengör rotorn med en mjuk trasa; använd aldrig kemiskt rengöringsmedel. Undvik kontakt med den keramiska axeln för att inte skada den.

Vilka är fördelarna med KSS-teknik (inget svamp)?

KSS-systemet (No Sponge System) gör att du kan klara dig utan filtreringsskum tack vare ett speciellt hölje med noggrant skurna inloppsöppningar, vilket minskar det underhåll som krävs.

BRUKSANVISNING Cascademax UBBINK

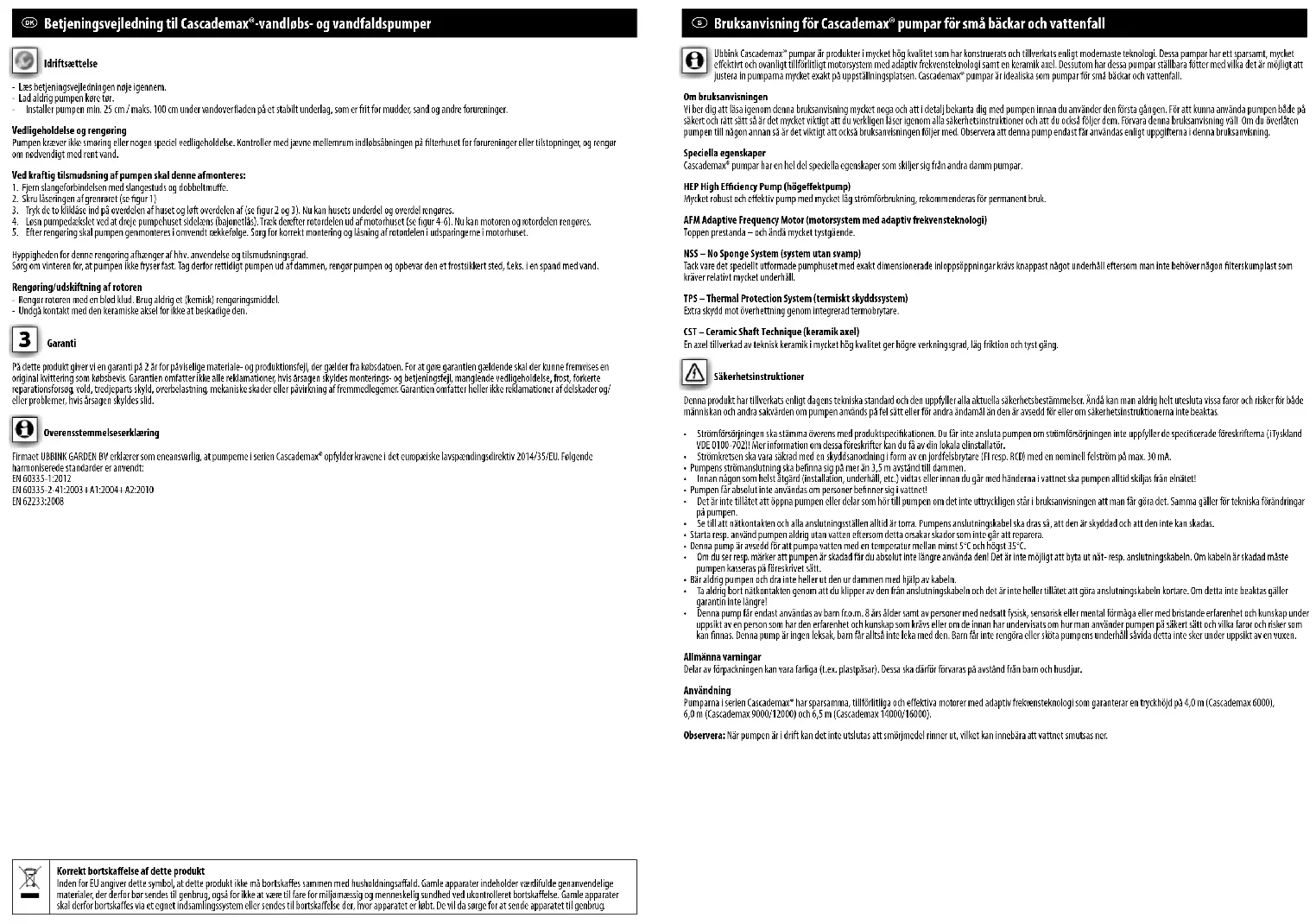

⑧ Bruksanvisning för Cascademax® pumpar för små bäckar och vattenfall

Ublink Cascademax® pumpar är produkter i mycket hög kälaten som har konstrucrats och tillbrkats enligt modemaste teknologi. Dessa pumpar har ett sparsamt, mycket effektiv och ovanligt tillförinligt motorsystem med adaptiv frävensteknologi samt en keramik var. Descurom har deze pumpar stallbara förter med vilka det är möjligt att justera in pumparna mycket exakt på uppställingsplatsen. Cascademax® pumpar är idealiska som pumpar för små bäckar och vattenfall.

Om bruksanvisningen

Vi ber dig att läsa igenom detta bruksanvisning mycket noga och att i detalj belkanta dig med pumpen innan du använderer den första glingen. För att kunna använda pumpen både på säkert och rätt sätt så är det mycket viktigt att du verkligen läser igenom alla säkerhetsinstruktioner och att du också föjer dem. Förvara detta bruksanvisning till. Om du överfåten pumpen till någon annan så är det viktigt att också bruksanvisningen föjer med. Össervera att detta pump endast för användas enligt uppgyltema i detta bruksanvisning.

Speciella egenskaper

Cascademax ^® pumpar har en hel del speciella egenskaper som skiljer sig från andra damm pumpar.

HEP High Efficiency Pump (högeffelktpump)

Mycket robust och effektiv pump med mycket låg strömförbrukning, rekommenderas för permanent bruk.

AFM Adaptive Frequency Motor (motorsystem med adaptiv frekvensteknologi)

Toppen prestanda – och ändå mycket tystgående.

NSS – No Sponge System (system utan svamp)

Tack vare det speciellt utformade pumphuset med exakt dimensionerade inloppssöppningar krävs knappast något underhåll eftersom man inte behörer någon filterskumplast som kräver relatigt mycket underhåll.

TPS – Thermal Protection System (termiskt skyddssystem)

Extra skydd mot overhettning genom integrerad termobrytare.

CST - Ceramic Shaft Technique (keramik axel)

En avel tillverkad av teknik keramik i mycket hög kvalitet ger högre verkningsgrad, lag friktion och tyst gång.

Säkerhetsinstruktioner

Denna produkt har tillverkats enligt dagens tekniska standard och den uppfyller alla aktuella säkerhetsbestämmelser. Ändå kan man aldrig helt utesluta vissa faror och risker för både människan och andra sakvänden om pumpon används på föl sätt eller för andra ändamål än den är avsedd för eller om säkerhetsinstruktionerna inte beaktas.

- Strömförsörjningen ska stämma överens med produktspecifikationen. Du får inte ansluta pumpen om strömförsörjningen inte uppfyller de specificeerde föreskrifterna li Tyskland VDE 0100-702!! Mer information om dessa föreskrifter kan du får av din lokala elinstallator.

- Strömkretsen ska vara säkrad med en skyddsonorrning - lorm av en jordelsbøytare (FI resp. RCD) med en nominell felström på max. 30 mA.

- Pumpens strömaanslutning ska befitta sig på mer än 3,5 m avständ till dammen.

- Innan någon som helst åtgård (installation, underhåll, etc.) vidtas eller innan du går med händerna i vattnet ska pumpen alltid skiljas från elnätet!

- Pumpen får absolut inte användas om personer befinner sig i vattnet!

- Det är inte tillåtes att öppna pumpen eller delar som hür till pumpen om det inte uttryckligen står i bruksanvisningen att man för göra det. Samma gäller för tekniska förändringar på pumpen.

- Se till att nätkontakten och alla anslutningsställen alltid är torra. Pumpens anslutningskabel ska dras så, att den är skyddad och att den inte kan skadas.

- Starta resp. använd pumpen aldrio utan vatten eftersom detta orsakar skader som inte när att reparera

- Fenna nump är avseld för att numna vatten med en temperatur mellan minst 5°C och höest 35°C.

- Om du ser resp. märker att pumpen är skadad får du absolut inte längre använda den! Det är inte möjligt att byta ut nät- resp. anslutningskabeln. Om kabeln är skadad måste pumpen kasseras på föresknivet sätt.

- Bär aldning pumpen och dra inte heller ut den ur dammen med hjälo av kabeln

- Ta aldrig hoet nätkontakten genom att du klipper av den från anslutningskabeln och det är inte heller tillåter att göra anslutningskabeln kortare. Om detta inte beaktas gåller garantön inte längrel!

- Denna pump får endast användes av barn fro.m. 0 års läder samt av personer med nedsatt flyisk, sensorisk eller mental förmåge eller med bristande erfarenhet och kunskap under uppsikt av en person som har den erfarenhet och kunskap som äräis eller om de innan har undersats av om har man använder pumpen på siktert sätt och vilka fanor och risker som kan finnas. Denna pump får ingen leksak, barn får allstå inte leka med den. Barn får inte rengöra eller skita pumpens underhåli stvda detta inte sker under uppsikt av en vuzu.

Allmänna varningar

Delar av förpackningen kan vara farliga (t.er., plastpåsar). Dessa ska därför förvaras på avständ från barn och husdjar.

Användning

Pumpama i serien Cascademax® har sparsamma, tillförtiga och effektiva motorer med adaptiv frewensteknologi som garanterar en tryckhöjd på 4,0 m (Cascademax 6000), 6,0 m (Cascademax 9000/72000) och 6,5 m (Cascademax 74000/76000).

Observera: När pumpen är i drift kan det inte utslutas att smörjmedel rinner ut, vilket kan innebära att vattnet smutsas ner.

⑧ Bruksanvisning för Cascademax® pumpar för små bäckar och vattenfall

Ta pumpen i drift

- Läs först noga igenom hela bruksamisningen.

- Lát pumpen aldng ca torr.

- Installera pumpen minst 25 cm/högst 100 cm under vattenytan och på ett stadigt underlag och där det inte finns slam, sand eller andra föroreningar.

Underhåll och rengöring

Pumpen behöver inte smörjas och den behöver inte heller något särskilt underhåll. Det är emellertid vigtigt att du från och till kontrollerar att inloppsöppningama på filterhuset inte är nedsmutsade resp. tilltäppta. Flengör dem med rent vatten om det behövs.

Om pumpen är kraftigt nedsmutsad måste du demontera den:

1. Ta av slangforbindningen med slangmunstycket och den dubbla hvisan.

2. Skruva av läsringen från trockstosen (se bild 1)

3. Tryck på de båda klick-förslutningarna på pumphusets överdel och ta av överdelen i riktning ucpät lse bild 2 och 31. Hu kan du rendöra pumphusets underdel och överdelen.

4. Lesse pumpens lock från pumphuset genom att wrida det i siefed (bajoncttlasning). Dra sedan ut rotordelen ur motorhuset (se bild 4 - 6). Nu kan du rengöra både motorn och rotordelen.

5. Efter rengörningen behöver du bara montera pumpen igen i omvänd ordningsföld. Observera att du verkligen sätter i motordelen rätt och att den går i läs i respektive ursparingar på motorhusst.

Hur ofta du behöver rengöra pumpen, bercr naturligtvis på användningssituationen och hur smutsis din damm är.

Se till att pumpen inte kan frysa till under vintermänaderna. Ta därför ut den ur dammen i god tid, rengör den och förvara den på ett frostnitt ställe, till exempel i en hink med vatten.

Rengöra/byta ut rotom

Renoör rotorn med en miuk trasa. Använd absolut innet (kemiskt) renöringesmedel.

Undvik kontakt med keramik axeln så att den inte kan ta skada.

Garanti

På denna produkt har du en garanti på 2 år från och med dagen som du käpte produkten. Garantin gäller för bevsliga material- och tillverkningsfel. För att kunna ta garanti i anpak måste du ha original köpkitto. Det är altsså viktigt att du spar kinetot. Garantin omfattar inte sändena reklamationor som beror på monterings- och användningsfel, bristfällig skötsel, skart på grund ar frist, laktiktigt utförda förskil akt reparna produkten, kälpäparekkan, andras fel, överbelastning, mekanik skuda eller på inverkan av främmande foremäl. Garantin omfattar inte heller reklamationer som gäller skard på enskilda delar och veller andra problem som orsakas genom siltage.

Intyg om överensstämmelse

Firman UBBINK GARDEN 5V intygar härmed på oget ansvar, att pumparna i sriern Cascadomax™ uppfyller kraven i det europeiska lågspänningsdirektivet 2014/35/EU. Fälljande harmoniserade standarder har tillämpats:

EN 60335-1:2012

EN 60335-2-41:2003+A1:2004+A2:2010

EN 62233:2008

Inom Ell innebär denna symbol att du inte för slänna produkten i hushållssoperna. Kasserade produkter innebåller ständelfulla material som både kan och ska åteninnas för att inte skada miljön genom okontrollerad erfaltshantering och för att skydöta där halka. Därför her vi dig att länna in den kasserade produkten till ett av kommunen annisat ställer eller att länna in resp. att sicka den kasserade produkten till stället där du kjöpte den. Där kommer man att hantera produkten på föreskrivet sätt.
