GEBRUIKSAANWIJZING ROBOTCLEAN ACCU PRO UBBINK

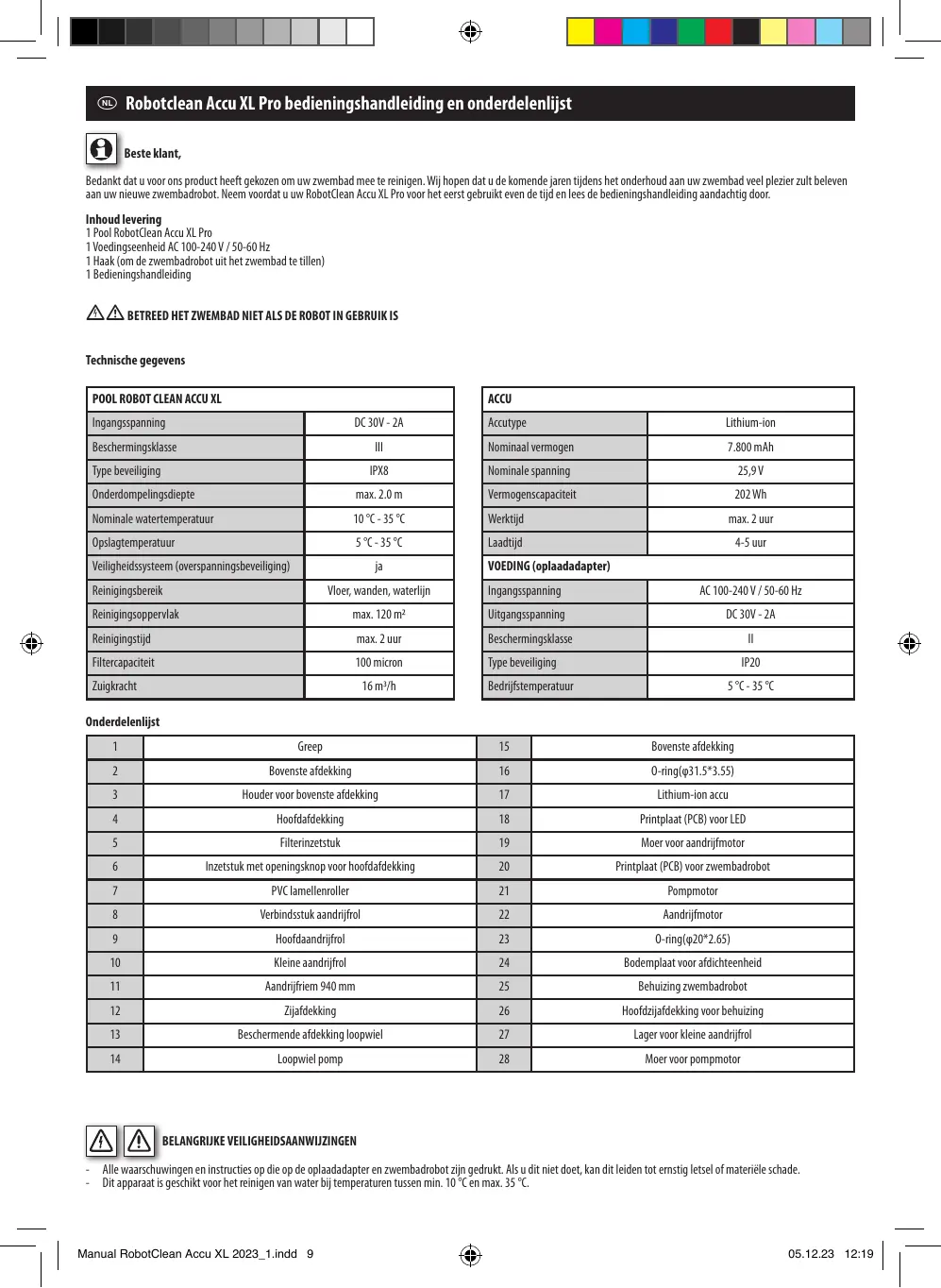

Robotclean Accu XL Pro bedieningshandleiding en onderdelenlijst

Besteklant,

Bedankt dat u voor ons product techt gekozen om uw zwembad mee te reinigen. Wij hopen dat u de komende jaren tijdens het onderhoud aan uw zwembad veel plezier zult beleven aan uw nuwe zwembadrobot. Neem Voordat u uw RobotClean Accu XL Pro voor het eerst gebruikt even de tijd en lees de bedieningshandleiding aandachtig door.

Inhoud levering

1 Pool RobotClean Accu XL Pro
1 Voedingseenheid AC 100-240 V / 50-60 Hz
1 Haak (om de zwembadrobot uit het zwembad te tilen)
1 Bedieningshandleiding

BETREED HET ZWEMBAD NIET ALS DE ROBOT IN GEBRUIK IS

Technische gegevens

POOL ROBOT CLEAN ACCU XL
Ingangsspanning	DC 30V - 2A
Beschermingsklasse	III
Type beveiliging	IPX8
Onderdompelingsdiepte	max. 2.0 m
Nominale watertemperatuur	10 °C - 35 °C
Opslagtemperatuur	5 °C - 35 °C
Veiligheidssystem (overspanningsbeveiliging)	ja
Reinigungsbereik	Vloer, wanden, waterlijn
Reinigungssoppervlak	max. 120 m²
Reinigungstijd	max. 2 uur
Filtercapaciteit	100 micron
Zuigkracht	16 m³/h

ACCU
Accutype	Lithium-ion
Nominaal vermogen	7.800 mAh
Nominale spanning	25,9V
Vermogenscapaciteit	202 Wh
Werktijd	max. 2 uur
Laadtijd	4-5 uur
VOEDING (oplaadadapter)
Ingangsspanning	AC 100-240 V / 50-60 Hz
Uitgangsspanning	DC 30V - 2A
Beschermingsklasse	II
Type beveiliging	IP20
Bedrijfstempoatuur	5 °C - 35 °C

Onderdelenlijst

1	Greep	15	Bovenste afdekking
2	Bovenste afdekking	16	0-ring(φ31.5*3.55)
3	Houder voor bovenste afdekking	17	Lithium-ion accu
4	Hoofdafdekking	18	Printplaat (PCB) voor LED
5	Filterinzetstuk	19	Moer voor aandrijfmotor
6	Inzetakstuk met openingsknop voor hoofdafdekking	20	Printplaat (PCB) voor zwembadrobot
7	PVC lamellenroller	21	Pompmotor
8	Verbindstuk aandrijfrol	22	Aandrijfmotor
9	Hoofdaandrijfrol	23	0-ring(φ20*2.65)
10	Kleine aandrijfrol	24	Bodemplaat voor afdichteenheid
11	Aandrijfriem 940 mm	25	Behuizing zwembadrobot
12	Zijafdekking	26	Hoofdzijafdekking voor behuizing
13	Beschemende afdekking loopwiel	27	Lager voorkleine aandrijfrol
14	Loopwiel pomp	28	Moer voor pompmotor

BELANGRIJKE VEILIGHEIDAANWUZINGEN

• Alle waarschuwingen en instructies op die op de oplaadapter en zwembadrobot zich gedrukt. Als u dit Niet doeit, kan dit leiden tot ernstig letsef materiele schade.
• Dit apparaat is geschikt voor het reinigen van water bij temperaturen:tussen min. 10^ en max. 35^

Robotclean Accu XL Pro bedieningshandleiding en onderdelenlijst

• Het apparat mag voor opladen allen worden aangesloten op een geaard stopcontact met randaarde AC 230 V (aardlekbveilig met een nominale aardlekstrom van nicht meer dan 30mA ).
• De voeding voor de transformator moet minimaal 3,5 meter van het zwembad verwijderd zijn.
• De zwembadrobot mag alleen worden gebruikt voor het reinigen van privezwembaden. Bij elk ander gebruik vervalt de garantie direct.
• De zwembadrobot is Niet geschikt voor zwembaden met een laagdiktekleiner dan 0,4mm . Gebruik van de zwembadrobot onder deze laagdikte is op eigien risico.
• De zwembadrobot mag Niet worden gebrukt als er mensen in het zwembad�zijn.
• De afgehichte aandriifenehid en laadapter bevatten ge onderdlen die onderhoud behoeven. Deze onderden mogen alleen geopend worden door specialisten, anders verwalt de quarantine.
• Tijdens het reinigen kan er wat smeermiddeluit de motorolieafdichting lekken, wat kan resulteren in lichte waterverontreiniging.
• De accu van de zwembadbot moet elk di mee rien worden ooggeladen en ontlades als het apparaat voor langere tijd worden opgeslagen. Anders kan door de zelfontlading van de accu de accuspanzonder ont het niveau van de overontladingsbevellingsgsponnen kom, wat de accu kan beschadigden.
• De zwembadrobot mag alleen worden gebrukt met de meegeleverde originele oplaadadapter.
• De accu van de zwembadrobot alleen onder de toegestane voorwaarden op. De zwembadrobot moetijdens het opladen van de accu op een koelde, droge plaats worden geplaatst om schade aan internele elektrische componenten als vegol van oververhissing te voorkommen.
• Het gebruik van de zwembadrobot buiten het water kan ernstige schade veroorzaken en maakt de garantie onteldig.
• De robot Niet continu in het zwembad liggen en stel deze en de oplaadapter nooit bloot aan hoge temperaten (verwarming enz.) of weersinvloeden (regen enz.).
• De oplaadapter of andere onderden van de zwembadrobot beschadigd zich,要去en ze worden verrangen om bevaren te voorkomen.
  Dit apparaat kan worden gezrukt door kinderen vanaf 8aar en personen met fysieke, sensorische de mentale beperkingen, gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructands hebgen gekregen over een veilig gebruik van het apparaat en zich bewust+zijn van deGeVaren. Kinderen moogen Niet met het apparaat spelien. Reinigings- en onderhoudswerkzaamhedhen die door de gebruiker konnen worden uitgevoed, mogen alleen door kinderen onder toezicht worden uitgevoed.
• Houdkleine onderdelen en verpakkingsmaterialen buiten het bereik van kinderen. Gevaar door verstikking!

Doelmatig gebruik

Dit product is uitsluitend bedoeld voor privilegebruik, het is onsgeschikt voor industrieel gebruik. De RobotClean Accu XL kan worden gebruikt voor vrijwel alle in de handel verwkrijgbare zwembaden met een horizoniale, vlakte vloer. Gebruik het apparaat uitsluitend zoals in die bedieningshandlieiding beschren. Elk ander gebruik wordt als ondoelmatig beschouwd en kan leiden to materièle schade en personoolijk letsel. Ubbink Garden BV aanvaardt geen ansprakelijkheid voor schade ontstaan door ondoelmatig of oneigenlijk gebruik. Houd er rekening mee dat u voor elk gebruik de transparante beschermkap stevig op de robot moet schroewen om voortijdige oxidatie van de connectoren te voorkomen.

BETREED HET ZWEMBAD NIET ALS DE ROBOT IN GEBRUK IS SCHAKEL DE ROBOT NIET IN ALS DEZE ZICH NIET IN HET WATER BEVINDT

LET OP: Voordat u uw robot gebruikt,Client u alle voorwerpen uit het zwembad te verwijden die de prestaties van de robot kanne beinvoeden. LET OP: Haal de robot na elk gebruik uit het zwembad. Als u de robot continu in het zwembad houdt, kan dit extra onderhout met zich meebrengen.

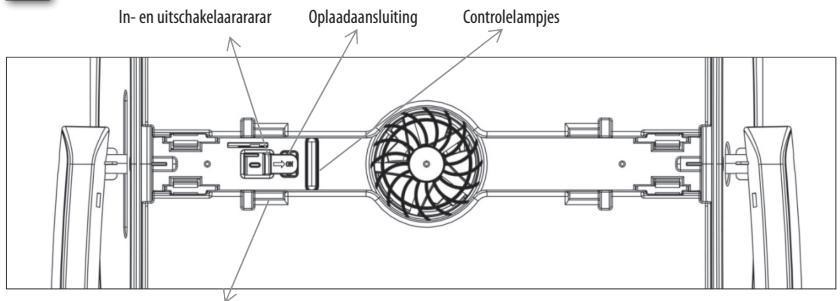

Inbedrijfsname

Schuif de schakelaar maar rechts: het blauwe indicatielampje gaat branden en de robot is ingeschakeld.

Schuif de schakelaar links: het rode indicatielampje knippert een keer en de robot isuitgeschakeld.

De controleampjes

• Het blauwe lampje brandt constant: de robot is ingeschakeld
• Het blauwe lampje knippert: de robot werkt
• Het gele lampje knippert: de accu is hijna leeg / de robot beweegt maar de zwembadwand
• Het gele lampje brandt constant: de robot bevindt zich bij de zwembadwand en kan uit het water worden getild
• Het groene lampje brandt constant: wachten op laden / het laadproces is voltooid
• Het rode lampje brandt constant: de robot isuitgeschakeld / de accu worden opgeladen

• Het rode lampje knippert: storing

• Zorg ervoor dat de robot is uitgeschakeld voordat u deze oplaadt.

• Reinig de laadaansluiting voordat u gaat opladen.
• Als de robot uitgeschakeld is,plaats hem dan minstens 3,5 m van het zwembad om hem op te laden

• Sluit de oplaadkabel aan op de oplaadpoort van de robot om de accu op te laden.

• Het rode oplaadindicatielampje geeft aan dat de accu worden opgeladen.

• Het groene oplaadindicatielampje gaat branden wanner het oplaadproces voltooid is.

• Nadat u de instelleningen heeft uitgevoerd,kest u de robot langzaam en voorzichtig in het zwembad latent zakken.Zorg ervoor dat alle lucht uit de behuizing heeft knen ontsnappen,voordat deleze naar de bodem zakt.

Robotclean Accu XL Pro bedieningshandleiding en onderdelenlijst

Let op: De zwembadrobot要去 alsid zo worden geplaatst in, of verwijdert uit het zwembad, dat de onderkant van de zwembadrobot aan de zwembadwand is gericht en möglichke krassen op het zwembad of het folieoppervlak worden voorkomen.

1. Schuif de schakelaar maar rechts. Het blauwe lampje gaat branden en de robot is ingeschakeld.

De zwembadrobot wordenatomatisch geactiveerd zodia deze volledig in het water is ondergedompeld.

De vloerzuiger begint ongeveer 15 seconden later te werken terwijl het blauwe lampje knippert.

De zwembadrobot verandert automatisch van richting zodra hij de zwembadwand raakt (of bij baden met een gebogen bodem maar boven aan hier beneden toe verloopt), het blauwe lampje gaat knipperen. Het gele lampje knippert nadat de werkcyclus voltooid is, en de robot beweegt zichstandig aan de zwembadwand. Nadat de robot de zwembadwand heeft bereikt, brandt het lampje van de robot constant geel.

1. Gebruik een handvat (niet inbegren) met de haak om de robot uit het water te tilen en schuif de schakelaar op de robot maar links. Het rode lampje knippert een keer en de robot isuitgeschakeld. Houd de robot 10-15 Seconden boven het water, om het water uit het apparat te latent lopen.

Tips en aanwijzingen

• Wonneer het zwembad na het winterseizoen opnieuw in gebruik worden genomen, moet vór het gebruik van de robot een eerste reiniging van de vloer worden uitgevoerd met een schepnet of een stofzuiger.
• De zwembadrobot en het filterelement moeten na elk gebruik worden schoongemaakt.
• De pH-waarde van het zwembadwater moet:tussen 7,0 en 7,4 liggen.
• De watertemperatuur moetCUS de 10^ en 35^ liggen.Laat de zwembadrobot Niet permanent in het zwembad achter.
• Gebruik de zwembadrobot Nietijdens een chlorshockbehandeling

Problemoplossen

Storing	Oorzaak	Oplossing
De zwembadrobot werkkt nicht en het indicatielampje knippert Niet	Functie ter beschemming van de accu	Laad de accu op
	De adapter of accu is defect	Neem contact op met uw verkoper
De adapter werkkt Niet	De adapter is defect	Neem contact op met uw verkoper
De zwembadrobot werkkt nicht en het gele controleampje knippert traag.	Lage accucapaciteit	Laad de accu op
De zwembadrobot werkkt nicht en het rode controleampje knippert traag	Storing zwembadrobot	Laad de accu op
		Neem contact op met uw verkoper
De zwembadrobot kan nicht alle ruimtes schoonmaken.	Het watercircuit van uw zwembad is ingeschakeld	Schakel de filterpompuiit

ONDERHOUD

Gebruik voor het reinigen een in de handel verkrijgbaar reinigingsmiddel. Gebruik geen reinigingsmiddelen op basis van oplosmiddelen of schurende reinigingsmiddelen, gebruik evenmin harde sponzen, borstels enz.

Reiniging van de filtererenheid

REINIG DE FILTERREENHEID NA ELKE REINIGINGSCYCLUS

Afbeelding 1

Afbeelding 2

Afbeelding 3

Afbeelding 4

Druk op de openingsknop aan de voorkant van de robot (zie afbeelding 1)
- De bovenste afdekking gaat automatisch open (zie afbeedling 2).
- Verwijder de twee filtermanden (zie afbeelding 3).
- Reinig de twee filtermanden (zie afbeelding 4).
- Plaats de schoongemaakte filtermanden weer terug. Let op de juiste montagepositie.
-Sluit de bovenste afdekking.

Robotclean Accu XL Pro bedieningshandleiding en onderdelenlijst

Garantie

Onze producten worden onderworpen aan een strenge kwaliteitstontrole. Mocht dit apparaat desondanks ooit een keer Niet storingsvrij functioneren, dan betreuren wij dat ten zeerste. Voor het indieren van garantieclaims geldt het volgende:

1. Deze garantievooraarden onsuitlend bedoeld voor gebruikers, dat wil zeggen naturelijke personen die noch in het kader van commerciele verrichtingen, noch bij andere activiteiten in de hoedanigheid van zichsstandig ondernemer van dit product gebruik wilpen maken.
2. De door ons verleende garantie omvat het ongedaan maken van materiaal- en fabricagefouten, dan wel het in zijn geheel verwangen van het apparaat.
3. Garantieclaims zim maxmaal weear geldig,gerekend vanaf de datum van aankoop.Na verstijken van de garantiperiode is elk beroep op garantie uitgesloten.
4. Wanner het artikel onder de garantievoorwaarden valt, wordt het kosteeloos gerepareerd of kosteeloos verrangen door enzelfde articel, dan wel door een articel dat daaraan naar ons oroordeel gelijkwaardig is.

De reparatie of de verranging van het apparaat zait leiden tot een verlenging van de garantieperiode, en evenmin zaen een neue garantieperiode ingaan vanwege daan het apparaat verrichte werkzaamheden of vanwege de daar ingebouwde verrangende onderdelen.

Van onze garantie uitgesloten zijn:

• Schade aan het apparaat veroorzaakt door het Niet opvolgen van de gebruksaanwijzing
• Het negeren van de onderhouds- en veiligheidsinstrumentes, of door blootstelling van het apparaat aan abnormale weersomstandigheden dan wel vanwege gebrekkig onderhoud.
• Beschadigingen aan het apparaat die ontstaan zich als gevolg van een verkeerd of ondekundig gebruik (zoals overbelasting van het apparaat of gebruik van hulpstukken of toebehoren die nicht zich toegeteelden), het binnendringen van vremde voorwerpen in het apparaat (zoals chemicalien, olie etc.), het uitoefenen van geweld of de inwerking van buiten (zoals schade door vallen).
• Beschadigingen aan het apparatusat of delen waarbij de oorzaak ligt in slijtage door gebruik, normale slijtage en andere natuurlijke slijtage

De EU verklaring voor confronimite kan worden opgewraag bij het volgende adres: www.outsideliving.com

De verpakking als afval verwijderen

Doe de verpakking bij het geschaden afval. Breng karton en dozensaar het oud papier, folie en plasticzakken in de daarvoor bedoelde container

Gescheiden inzameling en verwijdering van oude apparaten

Elektrische an elektronische apparatusu die tof alv meot worden verwerkt, wort aangemerkrt als afedankte apparatusu. Eigenaren van afedankte apparatusu moeien die braenge aan een inazampunt dat geschienen is van een stortplaats voor ongesoerted aval. Afedankte apparatusen mooten nigt werden het gewone huisvuiar maat enmoen weten geedeponere in speciale verzamel- en recyclingsystemen. Mogelijkheden voor het retoureren van afedankte apparatusen: particulieren die eigenaar van afedankte apparatusen voor huishoudelijk gebruik kanne deze inlevenen bij de officiele inzamelpunten bij hen in de gemeente, resp. ze afgeven be ij fabrikant zelf.De verwijdering is voor u Gratis.

BATTERIE RÜCKNAHE

Accutype	Chemisch systemem
Oplaadbare batterij	Lithium-lonen (Li-ion)

Batterijen en accu's mumogiet met net huishoudelijk afval worden meegevegen. Verbruikers ons er wettelijk toe verplicht batterijen en accu's aan een geschaden inzamelpunt voor afval te bredgen.

Opgebruikte accu's aunt u kosteloos inlevenen bei de izmaltumplen bij u in die gemeente, en overlaar accu's worden verkocht. Daardoor kunze te at folval werden verwert op een wijde ze het milieu ontzie et kuren de waardevolde grondstoffen geschritt worden gemaakt voor hernieuwd gebruik Bij een ondeskundige afvalverwerking kannen giftete bestanddelen in het milieu terechtkomden die schadelijk toen voor de gezendheid van mens, die en plant. Batterieren en accu's要去en u de apparaten worden gehaal denaar maybel apart daarvan tot atfol ven worden verwertk. Batterieren en accu's要去 u alleen in lege toestand voor de afvalverwerking afgeven.

Bij batterijen en accu's die lithium bevatten要去 voordat u ze atgeeft voor de alvalwerking de polen aflplakken, om kortslijting te voorkomen. Kortsluiating kan brande of een explosieveroozkanten.

( NL) Conformiteitsverklaring

Ondergeteke, de fima UBBINK GARDEN BV, verkaart op eigen verantwoerdigheid dat het product voldoet aan de eisen van de EU-richtlijnen 2014/30/EG, 2014/35/EU. De volgide tekst van de conormiteitsverklaring kan worden opgevraagedoor het volgende analoges: www.outsdeliving.com.

F Declaratio de conformite
