GEBRUIKSAANWIJZING ROBOTCLEAN 3 PLUS UBBINK

Bedankt dat u voor ons producte gekoen om uw zwembad mee te reinigen. Wij hopen dat u de komende jaren tjendens het onderhoud aan uw zwembad veel plezier zult beleven aan uw nuwez zwembadrobot. Neem voordat u uw RobotClean 3 voor het eerst gebuikt even deijd en lees de bedingenhandleiding aandachtig door.

Inhoud levering

1 Pool RobotClean 3
1 Transformer AC 100-230V 50 / 60Hz
1 Bedieningshandleiding
2 Schuimblokken

BETREED HET ZWEMBAD NIET ALS DE ROBOT IN GEBRUIK IS

Technische gegevens

POOL ROBOT CLEANER 3
Ingangsspanning	DC 28V - 2 A
Drijvende kabel DC	15 m
Onderdompelingsdiepe	2 m
Borstels	PVC-lamelborstels, zwart
Beschermingsklasse	III
Type beveliging	IPX8
Nominate watertemperatuur	10 °C - 35 °C
Type reiniging	Vloer, wanden, waterlijn
Reinigungssoppervlak	max. 120 m2
Veiligheidssystem (overspanningsbeveiliging)	ja
Reinigungscyclus	1/2/3 uur
Filterfijnheid	100 micron
Zuigkracht	16 m3/h
Anti-wikkelsystem	nee

POWER BOX (Transformer)
Ingangsspanning	AC 100-230V 50/60 Hz 1.2 A
Uitgangsspanning	DC 28V - 5.5 A
Voedingskabel	1,7 m
Beschermingsklasse	I
Type beveiliging	IPX5

Onderdelenlijst

1	handgreep	14	onderste afdekking van de aandrijfeenheid
2	verbinderingsstuk voor handgreep	15	bovenste afdekeenheid
3	houseroor bovenste afdekplaat	16	rubberplug
4	bovenste afdekplaat	17	aandrijfmotor
5	filterinzet	18	moer voor aandrijfmotor
6	wals met pvc-lamellen	19	kabelafdekking
7	hoofdaandrijfrol	20	pompmotor
8	aandrijfrem t10	21	moer voor pompmotor
9	bovenste gedeelte van de zijdelingse beplating	22	schoopenwiel pomp
10	onderste gedeelte van de zijdelingse beplating	23	beschemende afdekking schoopenwiel
11	aandrijfrol	24	schuivende steun voor handgreep
12	aandrijfrem 162XL	25	behuizing zwembadreiniger
13	printplaat (PCB) voor zwembadreiniger

• Het apparat saag alleen worden aangesloten op een geaat stopcontact met randaarde AC 230 V (aardlekbeveiliging met een nominale aardlektroom van Nieteer dan 30mA - De voedig voor de transformatori moet minzaal 3,5 meter van het zwembad verwijdend zingen.
• De zwembadrobot mag alleen worden gebruikt voor het reinigen van privezwembaden. Bij elk ander gebruik vervalt de garantie direct.
• De zwembadrobot is Niet geschikt voor zwembaden met een foliediktekleiner dan 0,4 mm. Gebruik van de zwembadrobot onder deze foliedikte is op eigena risico.
• De zwembadrobot mag Niet worden gebruikt als er mensen in het zwembad zich.
  De afgelediche aandrjfeenheid en laadapter bevatten geonde onderhoud behooven. Deze onderdelenogen alleen geopend worden door specialisten, anders verwalt de garantie.
• Tijdens het reinigen kan er wat smeermiddel UIT de motorolieafdichting lekken, wat kan resulteren in lichte waterverontreiniging.
• De zwembadrobot mag alleen worden gebrukt met de meegeleverde transformator.
• Het gebruik van de zwembadrobot buiten het water kan ernstige schade veroorzaken en maakt de garantie ongeldig.
• Laat de robot Niet continu in het zwembad liggen en stel deze en de transformator nooit bloot aan hoge temperaten (verwaming enz.) of weersinvloeden (regen enz.).
• Als de transformator of andere onderdelen van de zwembadrobot beschadigd zich, moeten ze worden verrangen om bevaren te voorkomen.
  Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en personen met fysiiek, sensorische of mentale beperkingen, gebrek an ervaring en kennis, mits ze onder toezicht staan of instructs tehnen gekregen over een veilig gebruik van het apparaat en zich bewust xijn van de gvearen. Kinderen moen niet met het apparaat spelen. Reinigings- en onderhoudswerkzaamheden die door de gebruiker konnen worden uitgevoed, mogen alleen door kinderen onder toezicht worden uitgevoed.
• Houd kleine onderden en verpakkingsmaterialen buiten het bereik van kinderen. Gevaar door verstikking!

Doelmatig gebruik

Dit product isuitsluitend bedoeldoor privilegebruih, het is oneigchkt voor industrieel gebruik. De RobotClean 3 kan worden gebruikt voor vrijwel alle in de handel verwirgijkbare zwembaden met een horizontale,vlaktevoer. Gebruik het aparraa uitsluitend zaals in de bedieningshandleiding beschven. Elk ander gebruik wordt als ondoelmatig beschouwd en kan leiden to materiele schade en personoolijk letsel. Ubbink Garden BV aanvaardt geen aansprakelijkheid voor schade ontstaan door ondoelmatig of oneigenlijk gebruik.

BETREED HET ZWEMBAD NIET ALS DE ROBOT IN GEBRUK IS

SCHAKEL DE ROBOT NIET IN ALS DEZE ZICH NIET IN HET WATER BEVINDT

LET OP: Voordat u uw robot gebruikt, dient u alle voorwerpen uit het zwembad te verwijderen die de prestaties van de robot kanne beinvoeden. LET OP: Haal de robot na elk gebruik uit het zwembad. Als u de robot continu in het zwembad houdt, kan dit extra onderhoud met zich meebrengen.

Inbedrijfsname

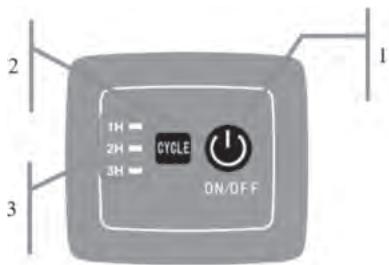

Bedieningspaneel op de Powerbox (transformator)

Nr.	Melding	Omschrijving	Functie
1	ON/OFF	Aan-/uit-schakelaar	Druk op deze knop om de robot in te schakenen. Door nogmaals op de knop te drukken worden de robotoor uitgeschakeld.
2	CYCLE	Selectie werkcyclus	Als de robot is ingeschakeld, drukt u op deze knop om de gewenste werktijd te selecteren.
3	1H/2H/3H	Druk eenmaal op de CYCLE-toets (1H knippert)	Werktijd van 1(uur
		Druk tweemaal op de CYCLE-toets (2H knippert)	Werktijd van 2(uur
		Druk driemaal op de CYCLE-toets (3H knippert)	Werktijd van 3(uur
		1H, 2H en 3H knipperen tegelijk	De werkcyclus eindigt

Inbedrijfsname

1. Controller of de robot isuitgeschakeld.
2. Plaats de transformator op minimaal 3,5m van de zwembadrand
3. Schakel de robot in en kies de door u gewenste werkcyclus.

Nadat u de instelling heeft uitgevoerd, kunt u de robot langzaam en voorzichtig in het zwembad latent zakken. Zorg ervoor dat alle lucht uit de behuizing heeft hunnen ontsnappen, voordat deze naar de bodem zakt. De zwembadrobot worden automatisch geactiveerd zoda deze volledig in het water is ondergedompeld.

Let op: De zwembadrobot要去 alsijd zo worden geplaatst in of verwijderd uit het zwembad dat de onderkant van de zwembadrobot aan de zwembadwand is gericht en möglichke krassen op het zwembad of zwembad of het laagoppervlak worden voorkomen.

De zwembadrobot verandert automatisch vanrichting zodra hij de zwembadwand raakt (of bij baden met een gebogen bodem naar boven en achefteren stijgt).

1. Schakel de robot uit nadat de cyclus is voltooid en trek deze aan het snoer voorzign ar de zwembadwand. Til het apparaat aan het handvat uit het water (niet aan de kabel !!). Houd de robot 10-15 seconden boven het water, om het water uit het apparaat te lately lopen.

Tips en aanwijzingen

• De zwembadrobot en het filterelement要去en na elk gebruik worden schoongemaakt.
• De pH-waarde van het zwembadwater moetussen 7,0 en 7,4 liggen.
• De watertemperatuur moet:tussen de 10^ en 35^ liggen.

Probleemoplossen

Storing	Oorzaak	Oplossing
Kabel verdraaid of opgewikkeld	Schoonmaakschemaffhankelijk van zwembadvorm of cirkelvormig	Ontwar de kabel
	Obstakel in het zwembad	Verwijder het obstakeluit het zwembad
	Lange werkelijk	Ontwar de kabel
Robot bereikt Niet het hele zwembad	Voeding verkeerd geplaatst	Plaats de voeding in de juiste positie zodate robot het hele gebied kan bereiken
	Algen op de zwembadbodem	Verwijder algen van de bodem en wanden van het zwembad
	Op maat gemaaakte zwembadvorm	Zet de robot op de positie die special gereinigd要去 worden
	Zwembadfiltersystem is ingeschakeld	Schakel het zwembadfiltersystem uit
	Kabel in het zwembad Niet lang genoeg	Maak zoveel möglichkabel in het zwembad vrij
Robot werkelt Niet	Netsnoer Niet goed aangesloten	Controllere de voeding en kabelaansluitingen
	Geblokkeeard	Controllerer het loopwiel of het aandrijfsystem
	Elektrische storing	Neem contact op met uw verkoper
Robot kan Niet gegen de wanden van het zwembad opklimmen	Filtermanden vuil	Reinig de filtermanden
	Rollen+zijn versleten	Vervang de rollen
	Stijghoogte	Bevestig de vlotterblokken op de robot

Reiniging van de waterlijn

De volgende procedure is nicht vereist als de robot goed de wanden van het zwembad beklimt.

Al het de robot erchter moeite kost om tegen de wanden van het zwembad op te klimmen en de waterlij te reinigen, gebruik dan de twee schuimblokken die bij de levering zijn inbegren. Deze gesten de robot extra drijfvermogen bij het beklimmen van de wanden van het zwembad.

• Open beiden zijden van de bovenste afdekking

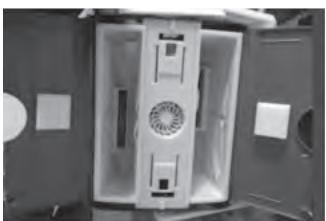

• Verwijder de beschermfolie en plak een blok schuimrubber aan de binkennen van de afdeekte. Zie afebriend.

Opmerking:

1. U kunt de twee schuiblokken ook op een van de boenzijden van de afdekking lijmen zonder de afdekking te openen.
2. Dru beide schuimblokken goed op de afdekkingen. Wacht 24 uer voordat u de robot wee gastr gebruiken.

ONDERHOUD

Gebruik voor het reinigen een in de handel verkrijjbaar reinigingsmiddel. Gebruik geen reinigingsmiddelen op basis van oplosmidelen of schurende reinigingsmiddelen, gebruik evenmin harde sponzen, borstels enz.

Reiniging van de filtererenheid

REINIG DE FILTEREENHEID NA ELKE REINIGINGSCYCLUS

Afbeelding 1

Afbeelding 2

Afbeelding 3

Afbeelding 4

Afbeelding 5

Afbeelding 6

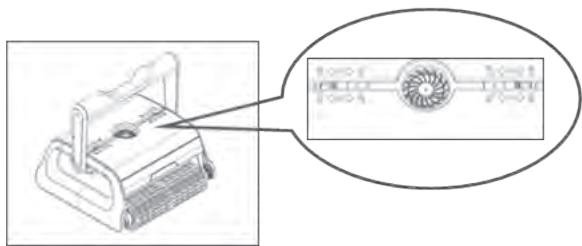

• Schuif de clips op de bovenste afdekking in de geopende positie van de afdekking (zie afbeelding 1)
• Open de twee zijkanten van de afdekking (zie afbeelding 2).
• Verwijder de twee filtermanden (zie afbeelding 3).
• Reinig de twee filtermanden (zie afbeelding 4).
• Plaats de schoongemaakte filtermanden weer terug (zie figuur 5). Let op de juiste montagepositie.
  -Sluit beiden afdekkingen en schuif de clips in de vergrendelingspositie (zie afbeelding 6)

Vervangen van de PVC-lamelborstels

Let op: de zwembadrot bot is voorzien van PVC-lamelborstels voor zwembaden met PVC-folie. Om betegelde zwembaden te reinigen, verrangt u de PVC-lamelborstels door PVA-schuimrollers, die als reserveonderdelen op bestelling verkrijgbaar zijn.

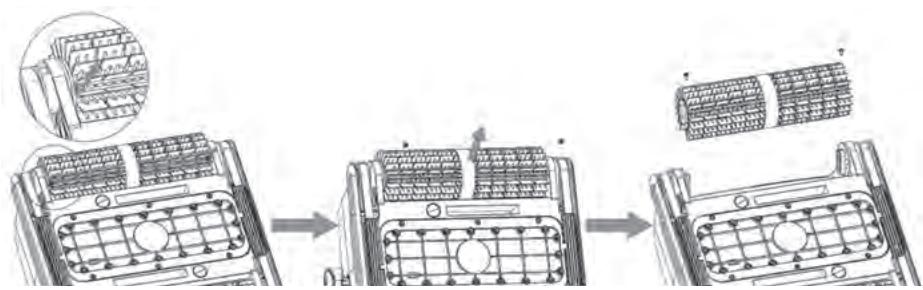

1. Draai de schroefverbindingen rechts en links van de PVC-lamelborstels los en verwijder de borstels. Zie afbeeldingen.

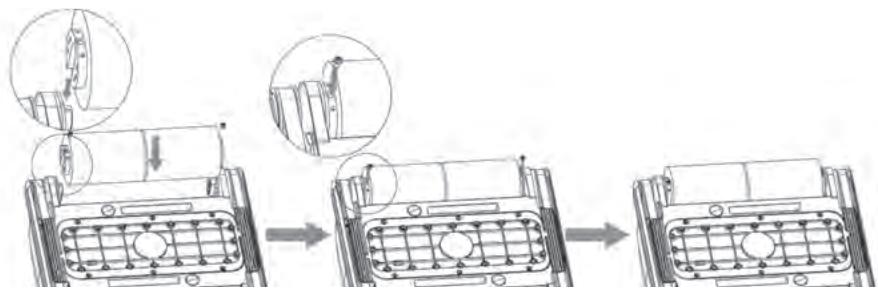

1. Plaats de neue borstels correct en schroef deutsche rechts en links wee vast. Zie afbeeldingen.

Regelmatie reiniging van de bewegende delen

Controleer alle bewegende delen, om er zeker van te zich aan dit zoit worden geblokkeerd door vuil of haren. De onderdelen kannen worden schoongemaakt door ze te besproeien met een tuinslang. Verwijder ook het vuil dat zich aan de wielen heeft gehecht.

Opslag

Na het schoonmaken要去 de zwembadrobot voldoende worden gedroogd. Zolang de zwembadbot Niet in gebruik is, moet deze op een schaduwijke en goed geventileerde plaaten bewaar. Vermijd vorst en direct zonlicht.

Garantie

Deze zwembadreinigingsbot is zorgvuldig gefabriciered, getest en gecontroler conform de gestelde technische eisen en de geldende richtlijn. Ubbink* garandeert dat uw zwembadreinigingsbot vrij van fabricag-en materiaalfouten onder normale gebruks- en servicevooraarden, mits de hieronder beschren voorwaarden en beperkingen in acht wordeningen. Deze garantie gedalt eenoor de eindegrubierder (de consument die het apparat heeft gokcht).

GARANTIEPERIODE: 2aar voor de belangrikkste onderdelen, d.w.z. motoren, voedingskabels en voedingseenheid (transformator).

Na het verstreijken van deze garantieperiode aanvaardt Ubbink^® geen verdere verplichting in relatie tot deze beperkte garantie.

ONDERDELEN DIE NIET ONDER DE GARANTIE VALLEN: De filterzakken, borstels, kunststof onderdelen en wielen要去en bij normal gebruik worden verrangen vanwege normale slijtage. Darom vallen ze Niet onder de garantie.

ONDERHOUD: D it appaat moet worden onderhoden in overeenstemming met de bijgesloten bedieningshandleiding. Bij nichtaleving vvert dee garantie.

ONJUIST GEBRIK: Deze garitie dekt ALLEEN het normale gebruik voor een privzwembad. Schade, defecten, storingen of ondeskundig gebruik in strid met de aanwijzingen in de bedieningshandleiding of andere schede zooraarkd door overmacht, nataligheid, misruik oonjuiste bediening, zich uitgesloten van de garantie. Schade of storingen zooraakt door reparaties die zich noortgevoed door een geautorisseder Ubbink*-klantenservice, vallen niet onder de garantie.

De GARANTIEVERPLICHTINGEN van Ubbink ^ 念 bijen beperkt tot de reparatie of verrangin van het product met/door nieuwe of gereviserde onderdelen. Het bedrijf is dan ook onder geen enkele omstandigheid of op welke manier dan ook aanspraelijk of verantwoerdelijk voor gevolg- of indirecte schade, dan wel voor persoonlijk lesetl of materielle schade voortvloeiedt uit het gebruik van het product of voor gederf wint of andere Kosten ouitgaven van welke aard aan okr. Er因其 gen garnties m.b.t. algemene brikkaarheid, geschiktheid boepaalde doelende inandere garnties of verklaringen door Ubbink' behalve die hier worden gespecifieerd, noch uitrukkelijof stilzwigend, en geen enkele persono, bedrijf of onderemening heet hecht rom ze te vertegenvoordigen buiten het hier gestelde of om een verbintenis an te gaan in naam van ofter rekening van Ubbink.

Neem voor HET VERKRIUGEN VAN EEN GARANTIE eerst contact op met uw klantenservicevertegenhoordiger. Na goedkeuring door de vertegenwoordiger stuart u de robot op de juiste manier verpaknt en gefraanseerd aan het opgegeven adres.Voeg een kopie van de factuur toe met daorop de aankoopdatum, het serienummer en een omschrijving van het probleem.

BEWAAR UW VERPAKKING OM DE ROBOT INDIEN NODIG EENVoudig TE KUNNEN RETOURNEREN

Afgewerkte elektrische apparaten horen nicht bij het huisvuil. Voordat u het afgewerkte apparaataar uwplaatsijie inzamelpunt brengt, dient u de accu's te verwijdenen en deze apart van het product af te voeren! Meer informatie kut u bij uw dealer of afvalwerkingsbedrij opvragen.

Conformiteitsverklaring

UBBINK GARDEN BV verkaart op eigenvarontoordig het eaapraat RobotClean 3 voldoan aan de vereisten van EU-richtlijn 2014/35/EG (laagspanning) en 2014/30/EG (elekromagnetsche compatibiliteit). De volgende harmonisiatenormen werden teogepast:

EN 60335-2-41:2003+A1:2014+A2:2010; EN 60335-1:2012+A11:2014+A13:2017; EN 62233:2008

EN 55014-1:2017; EN 55014-2:2015; EN 61000-3-2:2019; EN 61000-3-3:2013
