TelePod Plus - Τρίποδο Laserliner - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Επαγγελματικό τηλεσκοπικό τρίποδο
Μάρκα	Laserliner
Μοντέλο	TelePod Plus
Ελάχιστο ύψος	76 cm
Μέγιστο ύψος	330 cm
Μέγιστο ωφέλιμο φορτίο	5 kg
Βάρος (με στερέωση)	2 200 g
Διαστάσεις (διπλωμένο)	200 x 800 x 200 mm
Θερμοκρασία λειτουργίας	-10°C έως 50°C
Θερμοκρασία αποθήκευσης	-20°C έως 70°C
Μέγιστη σχετική υγρασία (λειτουργία)	85 % rH, μη συμπυκνούμενη
Μέγιστη σχετική υγρασία (αποθήκευση)	80 % rH
Στερέωση οργάνου	Σπείρωμα 1/4"
Στερέωση τοίχου	Άμεσος δακτύλιος στερέωσης
Μαγνητική στερέωση	Ισχυροί μαγνήτες στο πίσω μέρος
Υλικό	Αλουμίνιο / χάλυβας (εκτίμηση)
Ρύθμιση ύψους	Τηλεσκοπικό με βαθμίδες και κλείδωμα
Πόδι	Ευέλικτο με πεντάλ τάνυσης
Βαθμονομήσεις	Τηλεσκοπικές ράβδοι με βαθμονόμηση ανά 5 mm
Συντήρηση	Καθαρίστε με ελαφρώς υγρό πανί, χωρίς διαλύτη
Προβλεπόμενη χρήση	Για όργανα μέτρησης λέιζερ με σπείρωμα 1/4"
Πρότυπα	Σύμφωνο με τα πρότυπα ΕΕ
Εγγύηση	Συμβουλευτείτε τους όρους στο διαδίκτυο

Συχνές ερωτήσεις - TelePod Plus Laserliner

Τι είδους όργανο μπορώ να τοποθετήσω σε αυτό το τρίποδο;

Το τρίποδο TelePod Plus δέχεται κάθε όργανο μέτρησης λέιζερ με τυπικό σπείρωμα 1/4 ίντσας, έως μέγιστο φορτίο 5 kg.

Πώς να στερεώσω το τρίποδο στον τοίχο;

Χρησιμοποιήστε τον άμεσο δακτύλιο στερέωσης (ένδειξη 13) που βρίσκεται στη βάση για να βιδώσετε το τρίποδο στον τοίχο. Βεβαιωθείτε ότι η επιφάνεια είναι σταθερή.

Μπορώ να χρησιμοποιήσω αυτό το τρίποδο σε μεταλλικές επιφάνειες;

Ναι, χάρη στους ισχυρούς μαγνήτες (ένδειξη 9) στο πίσω μέρος, μπορείτε να στερεώσετε το τρίποδο σε οποιοδήποτε μαγνητικό αντικείμενο. Διατηρήστε απόσταση τουλάχιστον 30 cm από εμφυτεύματα ή συσκευές ευαίσθητες σε μαγνητικά πεδία.

Πώς να ρυθμίσω το ύψος του τρίποδου;

Ξεκλειδώστε τους μοχλούς ασφάλισης (ένδειξη 4 και 7), τραβήξτε ή σπρώξτε τις τηλεσκοπικές ράβδους στο επιθυμητό ύψος και στη συνέχεια κλειδώστε. Ο τροχός ταχείας ρύθμισης (ένδειξη 10) επιτρέπει σταδιακή τοποθέτηση.

Ποιες προφυλάξεις ασφαλείας πρέπει να τηρούνται;

Τοποθετείτε πάντα το τρίποδο σε σταθερή και κάθετη επιφάνεια για αποφυγή ανατροπής. Μην υπερβαίνετε το μέγιστο φορτίο των 5 kg. Αποφύγετε μη ασφαλισμένους διαδρόμους κυκλοφορίας και αποθηκεύστε το μακριά από παιδιά.

Πώς να καθαρίσω και να συντηρήσω το τρίποδο;

Χρησιμοποιήστε ένα ελαφρώς υγρό πανί για τον καθαρισμό των εξαρτημάτων. Μη χρησιμοποιείτε ποτέ διαλύτες ή λειαντικά προϊόντα. Αποθηκεύστε το σε ξηρό και καθαρό μέρος.

Ποιες είναι οι συνιστώμενες συνθήκες λειτουργίας;

Θερμοκρασία λειτουργίας: από -10 °C έως 50 °C, με μέγιστη σχετική υγρασία 85 % (μη συμπυκνούμενη). Για αποθήκευση: από -20 °C έως 70 °C, μέγιστη υγρασία 80 %.

Το τρίποδο παρέχεται με τσάντα μεταφοράς;

Το εγχειρίδιο δεν αναφέρει τσάντα μεταφοράς. Πριν τη μεταφορά, αφαιρέστε το όργανο και διπλώστε το τρίποδο στη θέση μεταφοράς.

Μπορώ να χρησιμοποιήσω αυτό το τρίποδο για άλλους τύπους συσκευών;

Ναι, κάθε συσκευή με σπείρωμα 1/4 ίντσας και βάρος έως 5 kg μπορεί να τοποθετηθεί. Παραδείγματα: κάμερες, λέιζερ ισοστάθμισης κ.λπ.

Τι να κάνω σε περίπτωση ελαττωματικού εξαρτήματος;

Συμβουλευτείτε το εγχειρίδιο για τα στοιχεία επικοινωνίας του σέρβις. Το εγχειρίδιο αναφέρει την τήρηση της οδηγίας ΕΕ για ανακύκλωση και απόρριψη. Για επισκευές, επικοινωνήστε με την εξυπηρέτηση πελατών της Laserliner.

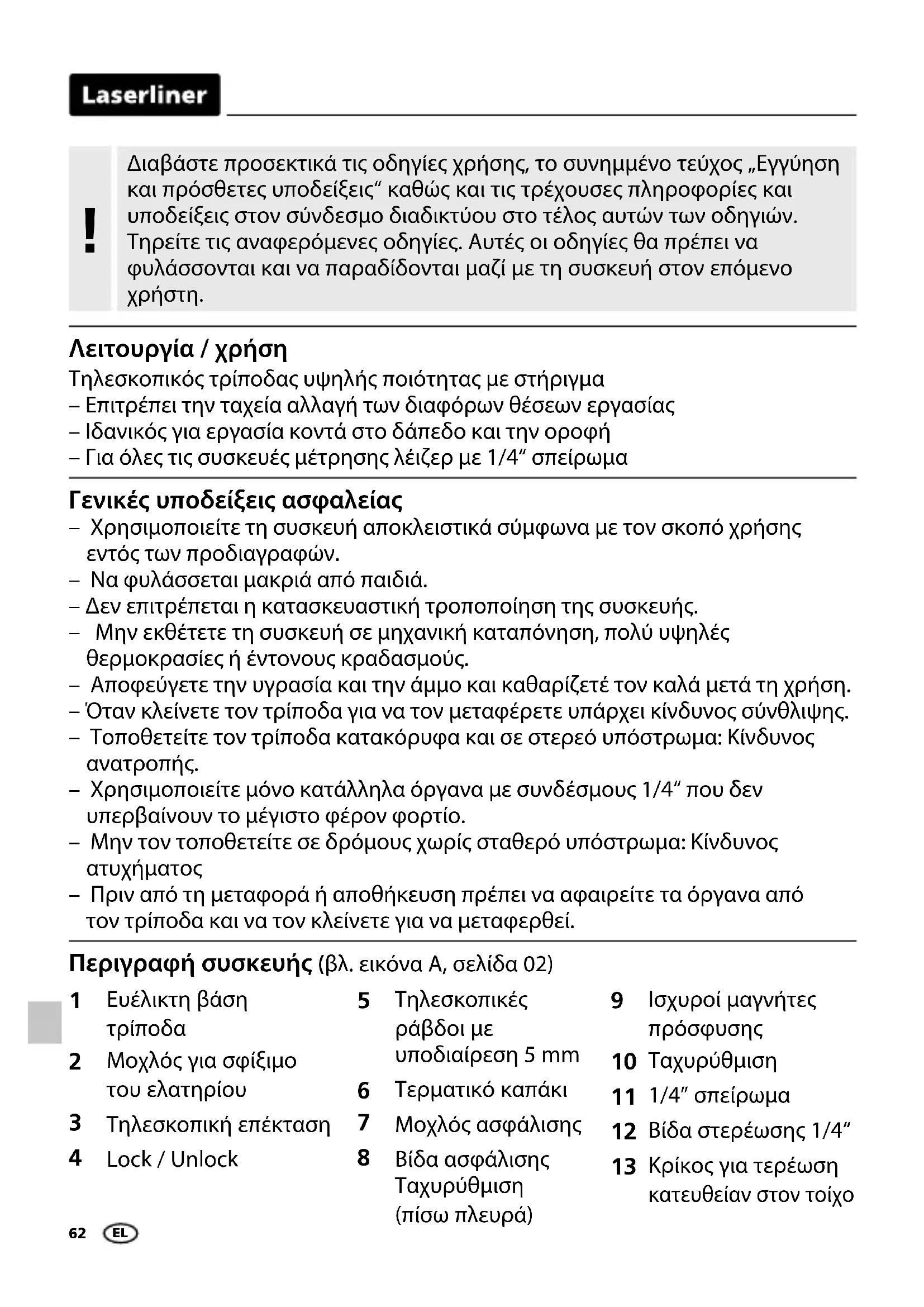

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TelePod Plus Laserliner

Διαβάστε προσεκτικά τις οδηγίες χρήσης, το συνημμένο τεύχος „Εγγύηση και πρόσθετες υποδείξεις“ καθώς και τις τρέχουσες πληροφορίες και υποδείξεις στον σύνδεσμο διαδικτύου στο τέλος αυτών των οδηγιών. Τηρείτε τις αναφερόμενες οδηγίες. Αυτές οι οδηγίες θα πρέπει να φυλάσσονται και να παραδίδονται μαζί με τη συσκευή στον επόμενο χρήστη.

Λειτουργία / χρήση

Τηλεσκοπικός τρίποδας υψηλής ποιότητας με στήριγμα

– Επιτρέπει την ταχεία αλλαγή των διαφόρων θέσεων εργασίας
– Ιδανικός για εργασία κοντά στο δάπεδο και την οροφή
- Για όλες τις συσκευές μέτρησης λέιζερ με 1/4" σπείρωμα

Γενικές υποδείξεις ασφαλείας

• Χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με τον σκοπό χρήσης εντός των προδιαγραφών.
• Na φυλάσσεται μακριά από παιδιά.
  – Δεν επιτρέπεται η κατασκευαστική τροποποίηση της συσκευής.
• Μην εκθέτετε τη συσκευή σε μηχανική καταπόνηση, πολύ υψηλές θερμοκρασίες ή έντονους κραδασμούς.
• Αποφεύγετε την υγρασία και την άμμο και καθαρίζετέ τον καλά μετά τη χρήση.
• 'Οταν κλείνετε τον τρίποδα για να τον μεταφέρετε υπάρχει κίνδυνος σύνθλιψης.
• Τοποθετείτε τον τρίποδα κατακόρυφα και σε στερεό υπόστρωμα: Κίνδυνος ανατροπής.
• Χρησιμοποιείτε μόνο κατάλληλα όργανα με συνδέσμους 1/4" που δεν υπερβαίνουν το μέγιστο φέρον φορτίο.
• Μην τον τοποθετείτε σε δρόμους χωρίς σταθερό υπόστρωμα: Κίνδυνος ατυχήματος
• Πριν από τη μεταφορά ή αποθήκευση πρέπει να αφαιρείτε τα όργανα από τον τρίποδα και να τον κλείνετε για να μεταφερθεί.

Περιγραφή συσκευής (βλ. εικόνα Α, σελίδα 02)

1 Ευέλικτη βάση τρίποδα
2 Μοχλός για σφίξιμο του ελατηρίου
3 Τηλεσκοπική επέκταση
4 Lock / Unlock
5 Τηλεσκοπικές ράβδοι με υποδιαίρεση 5 mm
6 Τερματικό καπάκι
7 Μοχλός ασφάλισης
8 Bída aσφάλισης Ταχυρύθμιση (πίσω πλευρά)
9 Ισχυροί μαγνήτες πρόσφυσης
10 Ταχυρύθμιση
11 1/4" σπείρωμα
12 Bíδα στερέωσης 1/4"
13 Κρίκος για τερέωση κατευθείαν στον τοίχο

1τερέωση στον τοίχο

Οι οπές (13) παρέχουν τη δυνατότητα άμεσης στερέωσης σε τοίχους.

2τερέωση σε μαγνητικά αντικείμενα

Οι ισχυροί μαγνήτες (9) στην πίσω πλευρά παρέχουν τη δυνατότητα στερέωσης σε μαγνητικά αντικείμενα.

Με την ταχυρύθμιση η συσκευή μπορεί να προσαρμοστεί στο στήριγμα προοδευτικά καθ' ύψος.

Κίνδυνος λόγω ισχυρών μαγνητικών πεδίων

Ισχυρά μαγνητικά πεδία μπορεί να έχουν επιβλαβείς επιδράσεις σε άτομα με σωματικά βοηθήματα σε λειτουργία (π.χ. βηματοδότες) και σε ηλεκτρομηχανικές συσκευές (π.χ. μαγνητικές κάρτες, μηχανικά ρολόγια, μικρομηχανικές συσκευές, σκληρούς δίσκους).

Σχετικά με την επίδραση που έχουν τα ισχυρά μαγνητικά πεδία στα άτομα θα πρέπει να λαμβάνονται υπόψη οι εκάστοτε εθνικοί κανονισμοί και προδιαγραφές, όπως για παράδειγμα στην Ομοσπονδιακή Δημοκρατία της Γερμανίας η προδιαγραφή των επαγγελματικών ενώσεων BGV B11 Αρθρο 14 „Ηλεκτρομαγνητικά πεδία“.

Για να αποφύγετε ενοχλητικές παρεμβολές τηρείτε μία ελάχιστη απόσταση 30 cm ανάμεσα στους μαγνήτες και τα εμφυτεύματα και συσκευές.

Οδηγίες σχετικά με τη συντήρηση και φροντίδα

Καθαρίζετε όλα τα στοιχεία με ένα ελαφρώς υγρό πανί και αποφεύγετε τη χρήση δραστικών καθαριστικών και διαλυτικών μέσων. Αποθηκεύετε τη συσκευή σε έναν καθαρό, ξηρό χώρο.

Τεχνικά χαρακτηριστικά (Με επιφύλαξη τεχνικών αλλαγών. 19W31)
μέγ. ύψος 330 cm
ελάχ. ύψος 76 cm
μέγ. ωφέλιμο φορτίο 5 kg
Συνθήκες εργασίας	-10°C ... 50°C, Υγρασία αέρα μέγ. 85% rH, χωρίς συμπύκνωση
Συνθήκες αποθήκευσης -20°C ...	70°C, Υγρασία αέρα μέγ. 80% rH
Βάρος 2200 g (συμπερ. στήριγμα)
Διαστάσεις (Π x Υ x Β) 200 x 800 x	200 mm

Κανονισμοί ΕΕ και απόρριψη

CE

Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ.

Οι μηχανικές συσκευές, ο πρόσθετος εξοπλισμός και οι συσκευασίες πρέπει να επαναχρησιμοποιούνται κατά τρόπο φιλικό προς το περιβάλλον, για την εξοικονόμηση πολύτιμων πρώτων υλών. Παρακαλούμε ενημερωθείτε για τις κατάλληλες εγκαταστάσεις απόρριψης στην τοπική σας κοινότητα καιπροσέξτε τις οδηγίες απόρριψης και ασφαλείας στους τόπους διάθεσης.

Λάβετε υπόψη επίσης τις τρέχουσες πρόσθετες υποδείξεις της εταιρείας μας στο διαδίκτυο, στη διεύθυνση http://laserliner.com/info?an=AJA

!
