Type de produit	Trépied télescopique professionnel
Marque	Laserliner
Modèle	TelePod Plus
Hauteur minimale	76 cm
Hauteur maximale	330 cm
Charge utile maximale	5 kg
Poids (avec fixation)	2 200 g
Dimensions (replié)	200 x 800 x 200 mm
Température de travail	-10°C à 50°C
Température de stockage	-20°C à 70°C
Humidité relative max. (travail)	85 % rH, non condensante
Humidité relative max. (stockage)	80 % rH
Fixation instrument	Filetage 1/4"
Fixation murale	Œillet de fixation directe
Fixation magnétique	Aimants puissants au dos
Matériau	Aluminium / acier (estimation)
Réglage en hauteur	Télescopique par paliers avec verrouillage
Pied	Flexible avec pédale de mise en tension
Graduations	Barres télescopiques graduées tous les 5 mm
Entretien	Nettoyer avec un chiffon légèrement humide, sans solvant
Utilisation prévue	Pour instruments de mesure laser avec filetage 1/4"
Normes	Conforme aux normes UE
Garantie	Consulter les conditions en ligne

FOIRE AUX QUESTIONS - TelePod Plus Laserliner

Quel type d'instrument puis-je monter sur ce trépied ?

Le trépied TelePod Plus accepte tout instrument de mesure laser équipé d'un filetage standard de 1/4 de pouce, jusqu'à une charge maximale de 5 kg.

Comment fixer le trépied au mur ?

Utilisez l'œillet de fixation directe (repère 13) situé sur le support pour visser le trépied au mur. Assurez-vous que la surface soit solide.

Puis-je utiliser ce trépied sur des surfaces métalliques ?

Oui, grâce aux aimants puissants (repère 9) situés à l'arrière, vous pouvez fixer le trépied sur tout objet magnétique. Maintenez une distance d'au moins 30 cm des implants ou appareils sensibles aux champs magnétiques.

Comment régler la hauteur du trépied ?

Déverrouillez les leviers de verrouillage (repère 4 et 7), tirez ou poussez les barres télescopiques jusqu'à la hauteur souhaitée, puis verrouillez. La molette de réglage rapide (repère 10) permet un positionnement par paliers.

Quelles sont les précautions de sécurité à respecter ?

Placez toujours le trépied sur une surface stable et à l'aplomb pour éviter tout basculement. Ne dépassez pas la charge maximale de 5 kg. Évitez les voies de circulation non sécurisées et rangez-le hors de portée des enfants.

Comment nettoyer et entretenir le trépied ?

Utilisez un chiffon légèrement humide pour nettoyer les composants. N'utilisez jamais de solvants ou produits abrasifs. Stockez-le dans un endroit sec et propre.

Quelles sont les conditions d'utilisation recommandées ?

Température de travail : de -10 °C à 50 °C, avec une humidité relative maximale de 85 % (non condensante). Pour le stockage : de -20 °C à 70 °C, humidité max. 80 %.

Le trépied est-il livré avec une sacoche de transport ?

La notice ne mentionne pas de sacoche incluse. Avant le transport, retirez l'instrument et repliez le trépied en position de transport.

Puis-je utiliser ce trépied pour d'autres types d'appareils ?

Oui, tout appareil doté d'un filetage 1/4 de pouce et ne dépassant pas 5 kg peut être monté. Exemples : caméras, niveaux laser, etc.

Que faire en cas de pièce défectueuse ?

Consultez le manuel pour les contacts de service après-vente. La notice indique de respecter la directive UE pour le recyclage et l'élimination. Pour les réparations, contactez le service client Laserliner.

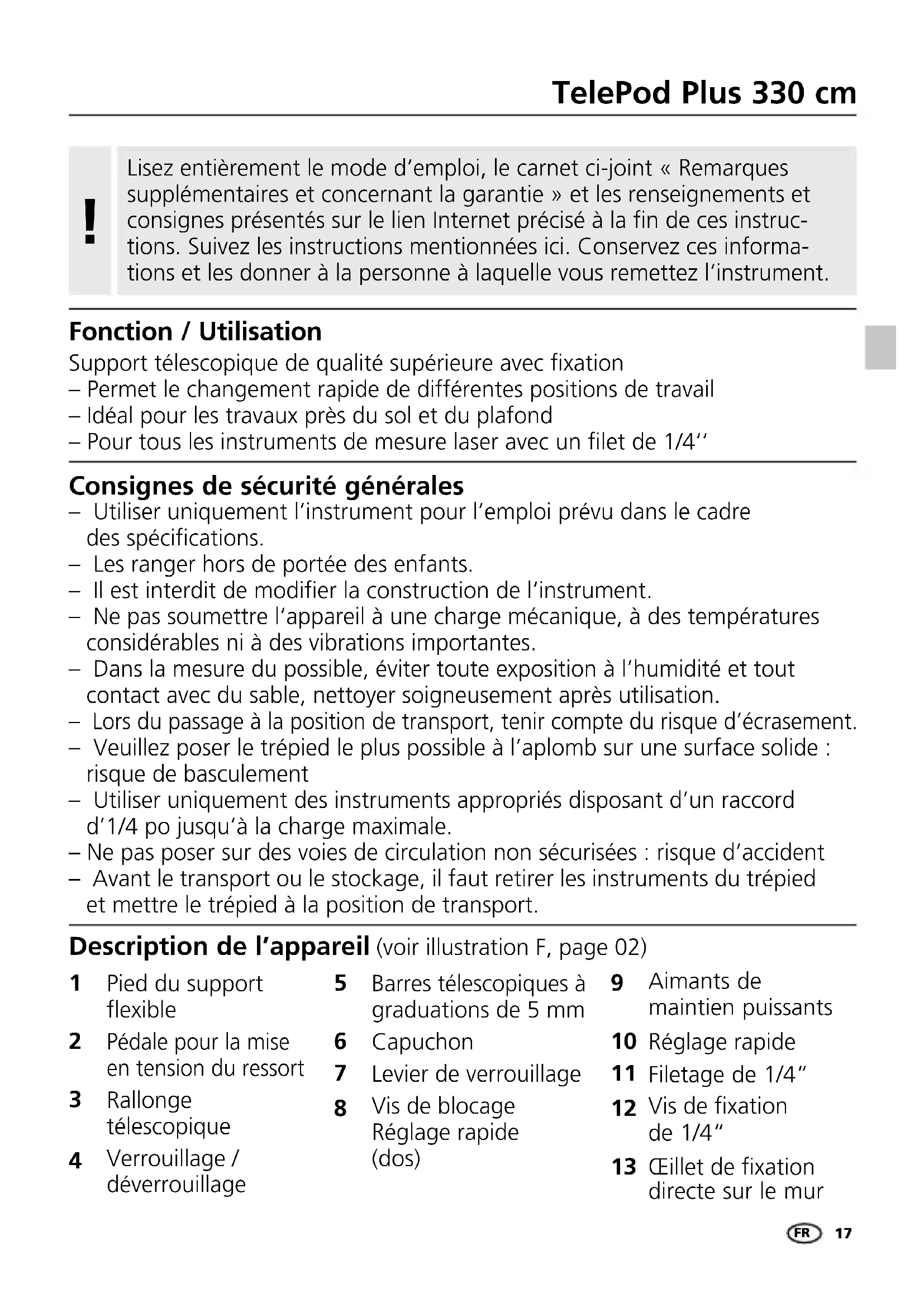

MODE D'EMPLOI TelePod Plus Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et donnez-les à la personne à laquelle vous remettez l'instrument.

Fonction / utilisation

Support télescopique de qualité supérieure avec fixation

- Permet le changement rapide de différentes positions de travail

– Idéal pour les travaux près du sol et du plafond

- Pour tous les instruments de mesure laser avec un filet de 1/4"

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les ranger hors de portée des enfants.
• Il est interdit de modifier la construction de l'instrument.
• Ne pas soumettre l'appareil à une charge mécanique, à des températures considérables ni à des vibrations importantes.
• Dans la mesure du possible, éviter toute exposition à l'humidité et tout contact avec du sable, nettoyer soigneusement après utilisation.
• Lors du passage à la position de transport, tenir compte du risque d'écrasement.
• Veuillez poser le trépied le plus possible à l'aplomb sur une surface solide : risque de basculement
• Utiliser uniquement des instruments appropriés disposant d'un raccord de 1/4 po jusqu'à la charge maximale.
• Ne pas poser sur des voies de circulation non sécurisées : risque d'accident
• Avant le transport ou le stockage, il faut retirer les instruments du trépied et mettre le trépied à la position de transport.

Description de l'appareil (voir illustration f, page 02)

1 Pied du support flexible 2 Pédale pour la mise en tension du ressort 3 Rallonge télescopique 4 Verrouillage / déverrouillage

5 Barres télescopiques à graduations de 5 mm 6 Capuchon 7 Levier de verrouillage 8 Vis de blocage Réglage rapide (dos)

9 Aimants de maintien puissants 10 Réglage rapide 11 Filetage de 1/4" 12 Vis de fixation de 1/4" 13 Oillet de fixation directe sur le mur

1 Fixation au mur

Les perforations (13) permettent une fixation directe sur les murs.

2 Fixation sur des objets magnétiques

Les aimants puissants (9) sur la partie arrière permettent de fixer l'instrument sur des objets magnétiques.

Le réglage rapide permet de positionner l'appareil en hauteur par paliers sur le support.

Danger : puissants champs magnétiques

De puissants champs magnétiques peuvent avoir des effets néfastes sur des personnes portant des appareils médicaux (stimulateur cardiaque par ex.) et endommager des appareils électromécaniques (par ex. cartes magnétiques, horloges mécaniques, mécanique de précision, disques durs).

En ce qui concerne les effets de puissants champs magnétiques sur les personnes, tenir compte des directives et réglementations nationales respectives, comme, pour la République fédérale d'Allemagne, la directive de la caisse professionnelle d'assurance-maladie (BGV B11 §14) relative aux « champs magnétiques ».

Afin d'éviter toute influence gênante, veuillez toujours maintenir les aimants à une distance d'au moins 30 cm des implants et appareils respectivement en danger.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Stocker l'appareil à un endroit sec et propre.

Données techniques (Sous réserve de modifications techniques. 19W31)
Hauteur max. 330 cm
Hauteur min. 76 cm
Charge utile max. 5 kg
Conditions de travail	-10°C ... 50°C, Humidité relative de l'air max. 85% rH, non condensante
Conditions de stockage	-20°C ... 70°C, Humidité relative de l'air max. 80% rH
Poids 2200 g (fixation incluse)
Dimensions (l x h x p) 200 x 800 x 200 mm

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Les appareils mécaniques, les accessoires et les emballages doivent faire l'objet d'un recyclage respectueux de l'environnement pour récupérer des matières premières précieuses. Veuillez vous informer auprès de votre commune sur les établissements de mise au rebut, et respecter les consignes de sécurité pour la mise au rebut indiqués aux points de collecte.

Prière de tenir également compte de nos remarques supplémentaires actuellement en vigueur disponibles sur Internet, et plus précisément à l'adresse http://laserliner.com/info?an=AJA
