Produkttyp	Professionelles Teleskopstativ
Marke	Laserliner
Modell	TelePod Plus
Mindesthöhe	76 cm
Maximale Höhe	330 cm
Maximale Nutzlast	5 kg
Gewicht (mit Befestigung)	2 200 g
Abmessungen (zusammengeklappt)	200 x 800 x 200 mm
Arbeitstemperatur	-10°C bis 50°C
Lagertemperatur	-20°C bis 70°C
Max. relative Luftfeuchtigkeit (Arbeit)	85 % rH, nicht kondensierend
Max. relative Luftfeuchtigkeit (Lagerung)	80 % rH
Instrumentenbefestigung	1/4\" Gewinde
Wandbefestigung	Direkte Befestigungsöse
Magnetbefestigung	Starke Magnete auf der Rückseite
Material	Aluminium / Stahl (Schätzung)
Höhenverstellung	Teleskopisch mit Raststufen und Verriegelung
Fuß	Flexibel mit Spannpedal
Skalierungen	Teleskopstangen mit Skalierung alle 5 mm
Wartung	Mit einem leicht feuchten Tuch reinigen, ohne Lösungsmittel
Vorgesehene Verwendung	Für Lasermessinstrumente mit 1/4\" Gewinde
Normen	Entspricht EU-Normen
Garantie	Siehe Bedingungen online

Häufig gestellte Fragen - TelePod Plus Laserliner

Welchen Instrumententyp kann ich auf diesem Stativ montieren?

Das TelePod Plus Stativ akzeptiert jedes Lasermessgerät mit einem Standardgewinde von 1/4 Zoll bis zu einer maximalen Last von 5 kg.

Wie befestige ich das Stativ an der Wand?

Verwenden Sie die direkte Befestigungsöse (Position 13) auf der Halterung, um das Stativ an die Wand zu schrauben. Stellen Sie sicher, dass die Oberfläche fest ist.

Kann ich dieses Stativ auf Metalloberflächen verwenden?

Ja, dank der starken Magnete (Position 9) auf der Rückseite können Sie das Stativ an jedem magnetischen Objekt befestigen. Halten Sie einen Abstand von mindestens 30 cm zu Implantaten oder Geräten, die empfindlich auf Magnetfelder reagieren.

Wie stelle ich die Höhe des Stativs ein?

Entriegeln Sie die Verriegelungshebel (Position 4 und 7), ziehen oder schieben Sie die Teleskopstangen auf die gewünschte Höhe und verriegeln Sie sie dann. Das Schnellverstellrad (Position 10) ermöglicht eine stufenweise Positionierung.

Welche Sicherheitsvorkehrungen sind zu beachten?

Stellen Sie das Stativ immer auf eine stabile und ebene Fläche, um ein Umkippen zu vermeiden. Überschreiten Sie nicht die maximale Last von 5 kg. Vermeiden Sie ungesicherte Verkehrswege und bewahren Sie es außerhalb der Reichweite von Kindern auf.

Wie reinige und pflege ich das Stativ?

Verwenden Sie ein leicht feuchtes Tuch, um die Komponenten zu reinigen. Verwenden Sie niemals Lösungsmittel oder Scheuermittel. Lagern Sie es an einem trockenen und sauberen Ort.

Welche Einsatzbedingungen werden empfohlen?

Arbeitstemperatur: von -10 °C bis 50 °C bei maximaler relativer Luftfeuchtigkeit von 85 % (nicht kondensierend). Für die Lagerung: von -20 °C bis 70 °C, max. Luftfeuchtigkeit 80 %.

Wird das Stativ mit einer Transporttasche geliefert?

Die Anleitung erwähnt keine beigefügte Tasche. Entfernen Sie vor dem Transport das Instrument und klappen Sie das Stativ in die Transportposition.

Kann ich dieses Stativ für andere Gerätetypen verwenden?

Ja, jedes Gerät mit einem 1/4 Zoll Gewinde und einem Gewicht von nicht mehr als 5 kg kann montiert werden. Beispiele: Kameras, Lasernivelliergeräte usw.

Was tun bei einem defekten Teil?

Konsultieren Sie das Handbuch für die Kontaktdaten des Kundendienstes. Die Anleitung weist darauf hin, die EU-Richtlinie für Recycling und Entsorgung zu beachten. Für Reparaturen wenden Sie sich an den Laserliner-Kundendienst.

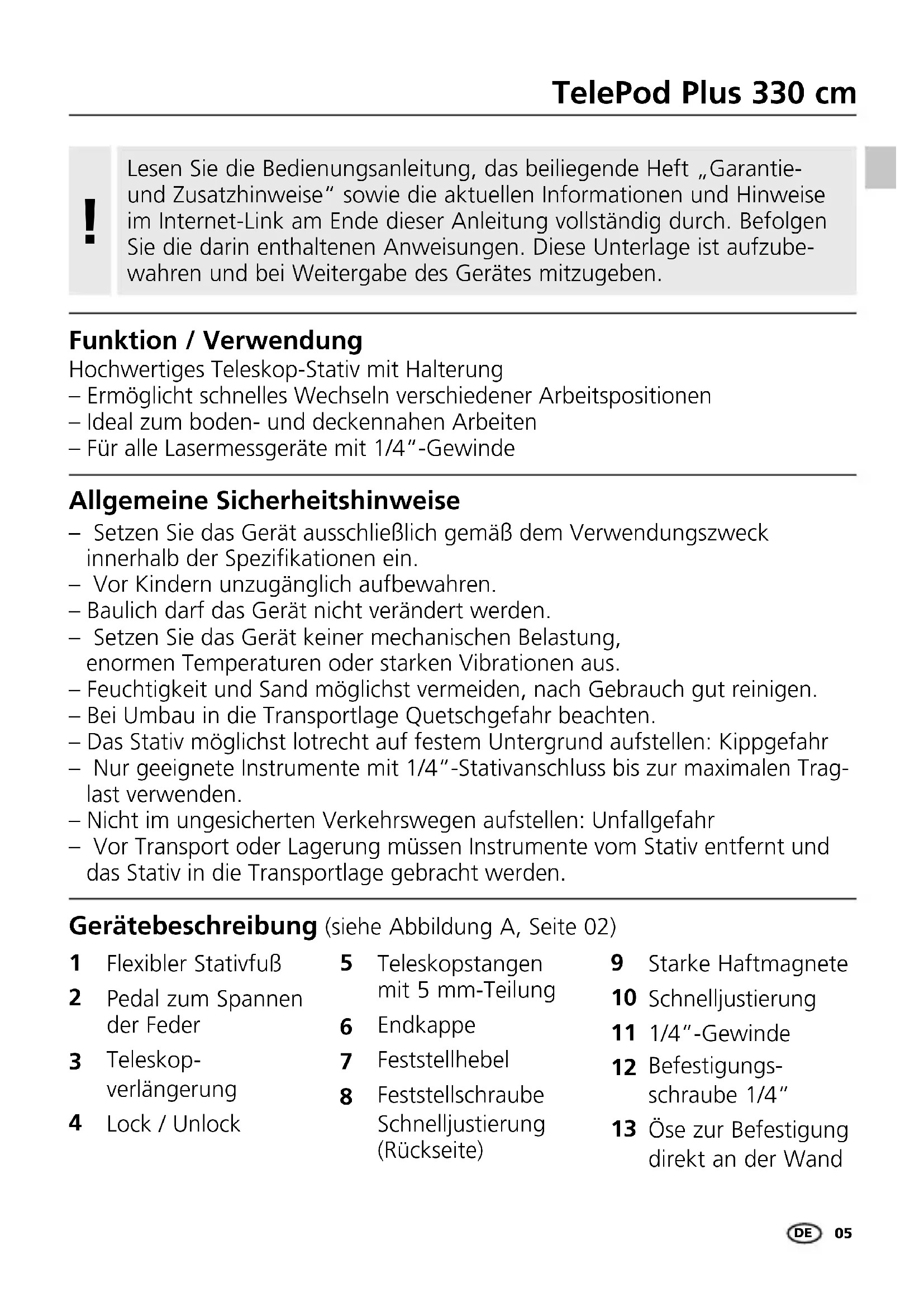

BEDIENUNGSANLEITUNG TelePod Plus Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Hochwertiges Teleskop-Stativ mit Halterung

– Ermöglicht schnelles Wechseln verschiedener Arbeitspositionen
– Ideal zum boden- und deckennahen Arbeiten
- Für alle Lasermessgeräte mit 1/4"-Gewinde

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  – Vor Kindern unzugänglich aufbewahren.
  – Baulich darf das Gerät nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen oder starken Vibrationen aus.
  – Feuchtigkeit und Sand möglichst vermeiden, nach Gebrauch gut reinigen.
  – Bei Umbau in die Transportlage Quetschgefahr beachten.
  – Das Stativ möglichst lotrecht auf festem Untergrund aufstellen: Kippgefahr
• Nur geeignete Instrumente mit 1/4"-Stativanschluss bis zur maximalen Traglast verwenden.
  – Nicht im ungesicherten Verkehrswegen aufstellen: Unfallgefahr
• Vor Transport oder Lagerung müssen Instrumente vom Stativ entfernt und das Stativ in die Transportlage gebracht werden.

Gerätebeschreibung (siehe Abbildung A, Seite 02)

1 Flexibler Stativfuß
2 Pedal zum Spannen der Feder
3 Teleskop-verlängerung
4 Lock / Unlock

5 Teleskopstangen mit 5 mm-Teilung
6 Endkappe
7 Feststellhebel
8 Feststellschraube Schnelljustierung (Rückseite)

9 Starke Haftmagnete
10 Schnelljustierung
11 1/4"-Gewinde
12 Befestigungsschraube 1/4"
13 Öse zur Befestigung direkt an der Wand

Befestigung an der Wand

Die Ösen (13) ermöglichen die direkte Befestigung an Wänden.

2Befestigung an magnetischen Gegenständen

Die starken Haftmagnete (9) auf der Rückseite ermöglichen das Befestigen an magnetischen Gegenständen.

Mit der Schnelljustierung lässt sich das Gerät auf der Haltung stufenweise in der Höhe positionieren.

Gefährdung durch starke Magnetfelder

Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen Geräten (z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten) verursachen.

Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die jeweiligen nationalen Bestimmungen und Vorschriften zu berücksichtigen, wie beispielsweise in der Bundesrepublik Deutschland die berufsgenossenschaftliche Vorschrift BGV B11 §14 „Elektromagnetische Felder“.

Um eine störende Beeinflussung zu vermeiden, halten Sie die Magnete stets in einem Abstand von mindestens 30 cm von den jeweils gefährdeten Implantaten und Geräten entfernt.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten (technische Änderungen vorbehalten. 19W31)
max. Höhe 330 cm
min. Höhe 76 cm
max. Nutzlast 5 kg
Arbeitsbedingungen	-10°C ... 50°C, Luftfeuchtigkeit max. 85% rH, nicht kondensierend
Lagerbedingungen	-20°C ... 70°C, Luftfeuchtigkeit max. 80% rH
Gewicht 2200 g (inkl. Halterung)
Abmessung (B x H x T) 200 x 800 x 200 mm

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Mechanische Geräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden, um wertvolle Rohstoffe zurückzugewinnen. Informieren Sie sich bitte bei Ihrer Gemeinde über entsprechende Entsorgungseinrichtungen und beachten Sie die jeweiligen Entsorgungs- und Sicherheitshinweise an den Annahmestellen.

Bitte beachten Sie auch unsere aktuellen Zusatzhinweise im Internet unter http://laserliner.com/info?an=AJA

!
