TelePod Plus - Treppiede Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Treppiede telescopico professionale
Marca	Laserliner
Modello	TelePod Plus
Altezza minima	76 cm
Altezza massima	330 cm
Carico utile massimo	5 kg
Peso (con fissaggio)	2 200 g
Dimensioni (ripiegato)	200 x 800 x 200 mm
Temperatura di lavoro	-10°C a 50°C
Temperatura di stoccaggio	-20°C a 70°C
Umidità relativa max. (lavoro)	85 % rH, non condensante
Umidità relativa max. (stoccaggio)	80 % rH
Fissaggio strumento	Filettatura 1/4"
Fissaggio a parete	Occhiello di fissaggio diretto
Fissaggio magnetico	Potenti magneti sul retro
Materiale	Alluminio / acciaio (stima)
Regolazione in altezza	Telescopico a gradini con bloccaggio
Piede	Flessibile con pedale di tensionamento
Graduazioni	Barre telescopiche graduate ogni 5 mm
Manutenzione	Pulire con un panno leggermente umido, senza solventi
Utilizzo previsto	Per strumenti di misura laser con filettatura 1/4"
Norme	Conforme alle norme UE
Garanzia	Consultare le condizioni online

Domande frequenti - TelePod Plus Laserliner

Che tipo di strumento posso montare su questo treppiede?

Il treppiede TelePod Plus accetta qualsiasi strumento di misura laser dotato di filettatura standard di 1/4 di pollice, fino a un carico massimo di 5 kg.

Come fissare il treppiede al muro?

Utilizzare l'occhiello di fissaggio diretto (riferimento 13) situato sul supporto per avvitare il treppiede al muro. Assicurarsi che la superficie sia solida.

Posso usare questo treppiede su superfici metalliche?

Sì, grazie ai magneti potenti (riferimento 9) situati sul retro, è possibile fissare il treppiede su qualsiasi oggetto magnetico. Mantenere una distanza di almeno 30 cm da impianti o dispositivi sensibili ai campi magnetici.

Come regolare l'altezza del treppiede?

Sbloccare le leve di bloccaggio (riferimento 4 e 7), tirare o spingere le barre telescopiche fino all'altezza desiderata, quindi bloccare. La rotella di regolazione rapida (riferimento 10) consente un posizionamento a gradini.

Quali sono le precauzioni di sicurezza da rispettare?

Posizionare sempre il treppiede su una superficie stabile e a piombo per evitare ribaltamenti. Non superare il carico massimo di 5 kg. Evitare vie di transito non sicure e tenerlo fuori dalla portata dei bambini.

Come pulire e manutenere il treppiede?

Utilizzare un panno leggermente umido per pulire i componenti. Non utilizzare mai solventi o prodotti abrasivi. Conservare in un luogo asciutto e pulito.

Quali sono le condizioni d'uso consigliate?

Temperatura di lavoro: da -10 °C a 50 °C, con umidità relativa massima dell'85% (non condensante). Per lo stoccaggio: da -20 °C a 70 °C, umidità max. 80%.

Il treppiede viene fornito con una borsa da trasporto?

Il manuale non menziona una borsa inclusa. Prima del trasporto, rimuovere lo strumento e ripiegare il treppiede in posizione di trasporto.

Posso usare questo treppiede per altri tipi di dispositivi?

Sì, qualsiasi dispositivo dotato di filettatura 1/4 di pollice e di peso non superiore a 5 kg può essere montato. Esempi: fotocamere, livelli laser, ecc.

Cosa fare in caso di pezzo difettoso?

Consultare il manuale per i contatti del servizio post-vendita. Il manuale indica di rispettare la direttiva UE per il riciclaggio e lo smaltimento. Per le riparazioni, contattare il servizio clienti Laserliner.

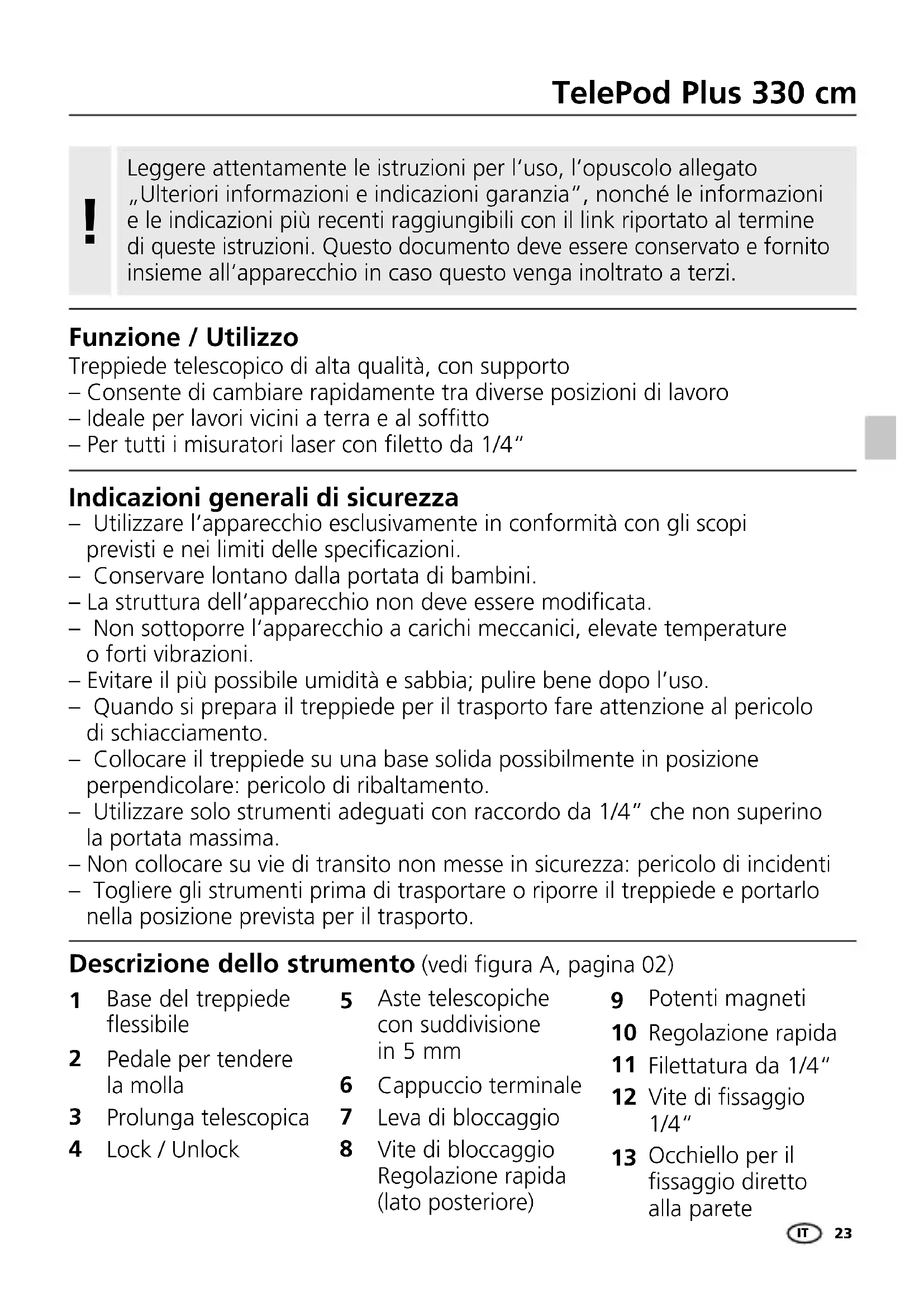

MANUALE UTENTE TelePod Plus Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato „Ulteriori informazioni e indicazioni garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzione / Utilizzo

Treppiede telescopico di alta qualità, con supporto

- Consente di cambiare rapidamente tra diverse posizioni di lavoro

- Ideale per lavori vicini a terra e al soffitto

- Per tutti i misuratori laser con filetto da 1/4"

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Conservare lontano dalla portata di bambini.
• La struttura dell'apparecchio non deve essere modificata.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature o forti vibrazioni.
• Evitare il più possibile umidità e sabbia; pulire bene dopo l'uso.
• Quando si prepara il treppiede per il trasporto fare attenzione al pericolo di schiacciamento.
• Collocare il treppiede su una base solida possibilmente in posizione perpendicolare: pericolo di ribaltamento.
• Utilizzare solo strumenti adeguati con raccordo da 1/4" che non superino la portata massima.
• Non collocare su vie di transito non messe in sicurezza: pericolo di incidenti
• Togliere gli strumenti prima di trasportare o riporre il treppiede e portarlo nella posizione prevista per il trasporto.

Descrizione dello strumento (vedi figura A, pagina 02)

1 Base del treppiede flessibile
2 Pedale per tendere la molla
3 Prolunga telescopica
4 Lock / Unlock

5 Aste telescopiche con suddivisione in 5 mm
6 Cappuccio terminale
7 Leva di bloccaggio
8 Vite di bloccaggio Regolazione rapida (lato posteriore)

9 Potenti magneti
10 Regolazione rapida
11 Filettatura da 1/4"
12 Vite di fissaggio 1/4"
13 Occhiello per il fissaggio diretto alla parete

1Fissaggio alla parete

Gli occhielli (13) permettono un fissaggio diretto alla parete.

2Fissaggio a oggetti magnetici

Potenti magneti (9) sul retro consentono il fissaggio a oggetti magnetici.

Con la regolazione rapida l'apparecchio sul supporto può essere posizionato gradualmente all'altezza giusta.

Pericoli causati da forti campi magnetici

Forti campi magnetici possono causare danni a persone con ausili fisici attivi (per es. pacemaker) e ad apparecchi elettromeccanici (per es. schede magnetiche, orologi magnetici, meccanica fine, dischi fissi).

A causa dell'influenza di forti campi magnetici su persone, vanno rispettate le rispettive disposizioni e norme nazionali, ad esempio in Germania la norma BGV B11 §14 „Campi elettromagnetici“.

Pe evitare disturbi, tenere i magneti sempre a una distanza di ameno 30 cm dai rispettivi impianti e apparecchi.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Dati tecnici (Con riserva di modifiche tecniche. 19W31)
Altezza max. 330 cm
Altezza min. 76 cm
Carico utile max. 5 kg
Condizioni di lavoro	-10°C ... 50°C, Umidità dell'aria max. 85% rH, non condensante
Condizioni di stoccaggio	-20°C ... 70°C, Umidità dell'aria max. 80% rH
Peso 2200 g (incluso supporto)
Dimensioni (L x A x P) 200 x 800 x 200 mm

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

I dispositivi meccanici, gli accessori e gli imballaggi devono essere smaltiti in modo tale da assicurare il loro riciclo ecocompatibile e il recupero di preziose materie prime. Informarsi presso gli enti locali sui centri di raccolta per lo smaltimento e rispettare le relative avvertenze per lo smaltimento e la sicurezza nei centri di recupero.

Osservare anche le nostre attuali indicazioni aggiuntive in Internet al sito http://laserliner.com/info?an=AJA

!
