Produkttyp	Professionellt teleskopstativ
Märke	Laserliner
Modell	TelePod Plus
Minsta höjd	76 cm
Maxhöjd	330 cm
Maximal belastning	5 kg
Vikt (med fäste)	2 200 g
Mått (ihopvikt)	200 x 800 x 200 mm
Arbetstemperatur	-10°C till 50°C
Förvaringstemperatur	-20°C till 70°C
Max relativ luftfuktighet (arbete)	85 % rH, icke kondenserande
Max relativ luftfuktighet (förvaring)	80 % rH
Instrumentfäste	1/4" gänga
Väggfäste	Direkt infästningsögla
Magnetfäste	Kraftfulla magneter på baksidan
Material	Aluminium / stål (uppskattning)
Höjdjustering	Teleskopisk med stegvis låsning
Fot	Flexibel med spännpedal
Graderingar	Teleskopstänger graderade var 5:e mm
Underhåll	Rengör med en lätt fuktad trasa, utan lösningsmedel
Avsedd användning	För lasermätinstrument med 1/4" gänga
Standarder	Uppfyller EU-standarder
Garanti	Se villkoren online

Vanliga frågor - TelePod Plus Laserliner

Vilken typ av instrument kan jag montera på detta stativ?

TelePod Plus-stativet accepterar alla lasermätinstrument med standard 1/4 tums gänga, upp till en maximal belastning på 5 kg.

Hur fäster jag stativet på väggen?

Använd den direkta infästningsöglan (referens 13) på fästet för att skruva stativet i väggen. Se till att ytan är solid.

Kan jag använda detta stativ på metallytor?

Ja, tack vare de kraftfulla magneterna (referens 9) på baksidan kan du fästa stativet på alla magnetiska föremål. Håll minst 30 cm avstånd från implantat eller enheter som är känsliga för magnetfält.

Hur justerar jag stativets höjd?

Lås upp låsspakarna (referens 4 och 7), dra eller tryck teleskopstängerna till önskad höjd och lås sedan. Det snabba justeringshjulet (referens 10) möjliggör stegvis positionering.

Vilka säkerhetsåtgärder bör jag vidta?

Placera alltid stativet på en stabil och vertikal yta för att undvika att det välter. Överskrid inte den maximala belastningen på 5 kg. Undvik osäkrade trafikleder och förvara det utom räckhåll för barn.

Hur rengör och underhåller jag stativet?

Använd en lätt fuktad trasa för att rengöra komponenterna. Använd aldrig lösningsmedel eller slipande medel. Förvara det på en torr och ren plats.

Vilka är de rekommenderade användningsförhållandena?

Arbetstemperatur: -10 °C till 50 °C, med en maximal relativ luftfuktighet på 85 % (icke kondenserande). För förvaring: -20 °C till 70 °C, max luftfuktighet 80 %.

Levereras stativet med en transportväska?

Manualen nämner ingen medföljande väska. Före transport, ta bort instrumentet och vik ihop stativet i transportläge.

Kan jag använda detta stativ för andra typer av enheter?

Ja, alla enheter med 1/4 tums gänga och som inte överstiger 5 kg kan monteras. Exempel: kameror, lasernivåer, etc.

Vad gör jag om en del är defekt?

Se manualen för servicekontakter. Manualen anger att man ska följa EU-direktivet för återvinning och avfallshantering. För reparationer, kontakta Laserliners kundtjänst.

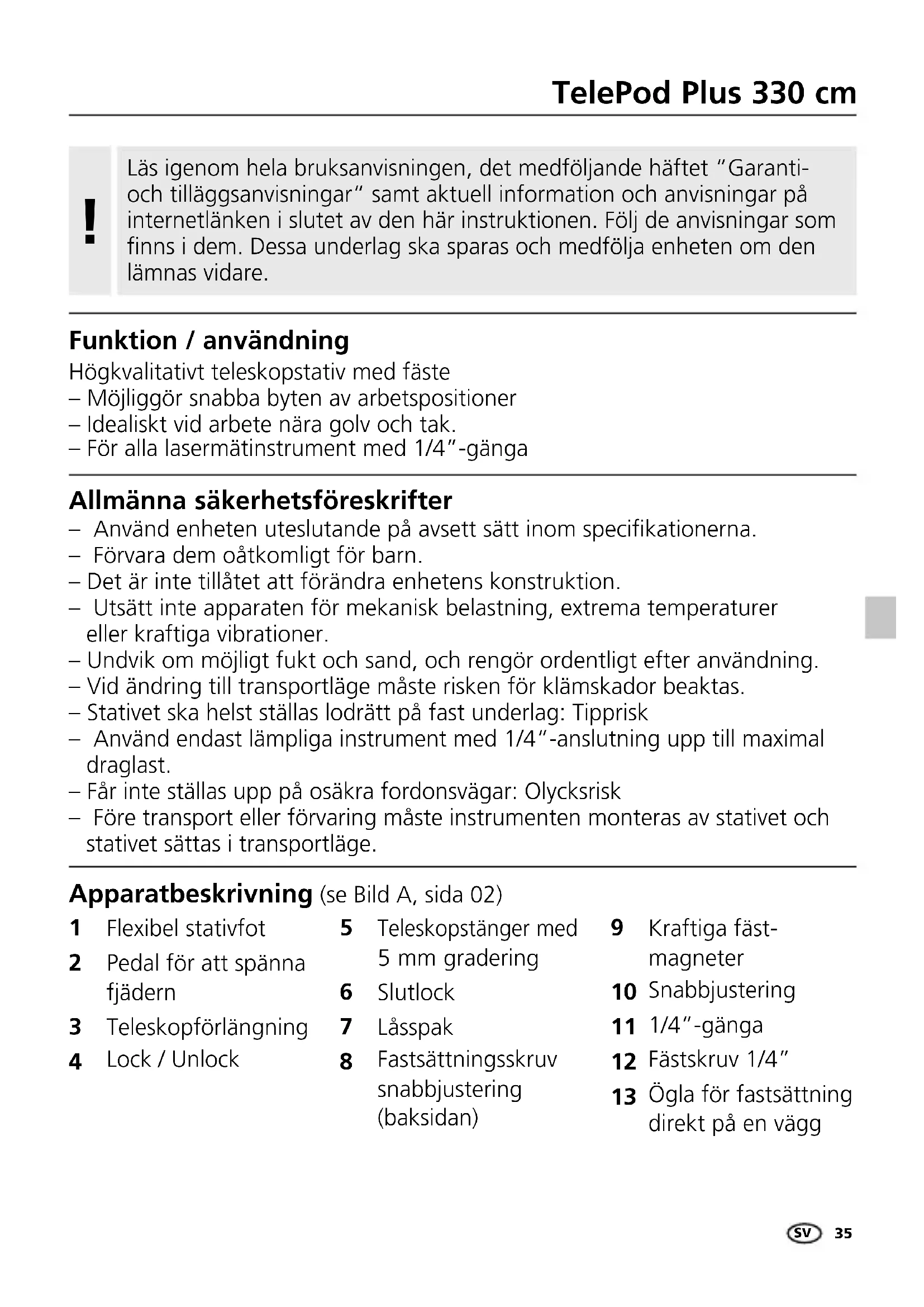

BRUKSANVISNING TelePod Plus Laserliner

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.

Funktion / användning

Högkvalitativt teleskopstativ med fäste

– Möjliggör snabba byten av arbetspositioner
– Idealiskt vid arbete nära golv och tak.
– För alla lasermätinstrument med 1/4"-gänga

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Förvara dem oåtkomligt för barn.
  – Det är inte tillåtet att förändra enhetens konstruktion.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer eller kraftiga vibrationer.
  – Undvik om möjligt fukt och sand, och rengör ordentligt efter användning.
  – Vid ändring till transportläge måste risken för klämskador beaktas.
  – Stativet ska helst ställas lodrätt på fast underlag: Tipprisk
• Använd endast lämpliga instrument med 1/4"-anslutning upp till maximal draglast.
  – Får inte ställas upp på osäkra fordonsvägar: Olycksrisk
• Före transport eller förvaring måste instrumenten monteras av stativet och stativet sättas i transportläge.

Apparatbeskrivning (se Bild A, sida 02)

1 Flexibel stativfot
2 Pedal för att spänna fjädern
3 Teleskopförlängning
4 Lock / Unlock

5 Teleskopstänger med 5 mm gradering
6 Slutlock
7 Låsspak
8 Fastsättningsskruv snabbjustering (baksidan)

9 Kraftiga fästmagneter
10 Snabbjustering
11 1/4"-gänga
12 Fästskruv 1/4"

13 Ögla för fastsättning direkt på en vägg

1Fastsättning på väggen

Öglorna (13) möjliggör direkt fastsättning på väggar.

2Fastsättning på magnetiska föremål

De kraftiga fästmagneterna (9) på baksidan möjliggör fastsättning på magnetiska.

Med snabbjusteringen kan instrumentet höjas och sänkas stegvis i höjdled på fästet.

Fara på grund av starka magnetfält

Starka magnetfält kan ha skadlig inverkan på personer med aktiva fysiska hjälpmedel (t.ex. pacemakers) och på elektromekaniska apparater (t.ex. magnetkort, mekaniska klockor, finmekanik, hårddiskar).

Med tanke på den påverkan som starka magnetfält kan ha på personer, ska gällande nationella bestämmelser och föreskrifter iakttas, exempelvis i Tyskland branschorganisationens föreskrift BGV B11 §14 „Elektromagnetiska fält“.

För att undvika en störande påverkan, håll alltid magneterna på ett avständ av minst 30 cm från de implantat och apparater som kan utsättas för fara.

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Förvara apparaten på en ren och torr plats.

Tekniska data (Tekniska ändringar förbehålls. 19W31)
Max höjd 330 cm
Min höjd 76 cm
Max nyttolast 5 kg
Arbetsbetingelser	-10°C ... 50°C, Luftfuktighet max. 85% rH, icke-kondenserande
Förvaringsbetingelser -20°C ... 70°C, Luftfuktighet max. 80% rH
Vikt 2200 g (inkl. fäste)
Mått (B x H x D) 200 x 800 x 200 mm

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Mekaniska apparater, tillbehör och förpackningar ska sopsorteras på ett miljöriktigt sätt för att återvinna de värdefulla råvarorna. Se till att få information från kommunen om gällande förfarande för kassering och gällande anvisningar för kassering och säkerhet vid inlämningsställena.

Beakta även våra uppdaterade extra anvisningar på Internet, se http://laserliner.com/info?an=AJA

CE

!
