Toote tüüp	Professionaalne teleskoopkolmjalg
Bränd	Laserliner
Mudel	TelePod Plus
Minimaalne kõrgus	76 cm
Maksimaalne kõrgus	330 cm
Maksimaalne kandevõime	5 kg
Kaal (koos kinnitusega)	2 200 g
Mõõtmed (kokkuvoldituna)	200 x 800 x 200 mm
Töötemperatuur	-10°C kuni 50°C
Ladustamistemperatuur	-20°C kuni 70°C
Maksimaalne suhteline niiskus (töö)	85 % rH, mittekondenseeruv
Maksimaalne suhteline niiskus (ladustamine)	80 % rH
Seadme kinnitus	1/4" keerme
Seinale kinnitamine	Otsene kinnitusaas
Magnetkinnitus	Tugevad magnetid tagaküljel
Materjal	Alumiinium / teras (hinnanguliselt)
Kõrguse reguleerimine	Sammuline teleskoopmehhanism koos lukustusega
Jalg	Paindlik pingutuspedaaliga
Skaalamärgid	Skaalatud teleskoopvardad iga 5 mm järel
Hooldus	Puhastada kergelt niiske lapiga, ilma lahustita
Ettenähtud kasutus	Laser-mõõteriistadele 1/4" keermega
Standardid	Vastab EL standarditele
Garantii	Vaata tingimusi veebist

Korduma kippuvad küsimused - TelePod Plus Laserliner

Millist tüüpi seadmeid saan sellele kolmjalale paigaldada?

TelePod Plus kolmjalg aktsepteerib kõiki lasermõõteriistu, mis on varustatud 1/4 tolli standardkeermega, kuni maksimaalse koormuseni 5 kg.

Kuidas kolmjalg seinale kinnitada?

Kasutage toe peal asuvat otsest kinnitusaasa (viide 13), et kolmjalg seinale kruvida. Veenduge, et pind oleks tugev.

Kas saan seda kolmjalga kasutada metallpindadel?

Jah, tänu tagaküljel asuvatele tugevatele magnetitele (viide 9) saate kolmjala kinnitada igale magnetilisele objektile. Hoidke vähemalt 30 cm kaugust implantaatidest või magnetväljade suhtes tundlikest seadmetest.

Kuidas kolmjala kõrgust reguleerida?

Avage lukustushoovad (viited 4 ja 7), tõmmake või lükake teleskoopvardad soovitud kõrguseni, seejärel lukustage. Kiire reguleerimise ratas (viide 10) võimaldab sammulist seadistamist.

Milliseid ohutusnõudeid tuleks järgida?

Asetage kolmjalg alati stabiilsele ja tasasele pinnale, et vältida ümberkukkumist. Ärge ületage maksimaalset koormust 5 kg. Vältige ohustamata liiklusteid ja hoidke seda lastele kättesaamatus kohas.

Kuidas kolmjalga puhastada ja hooldada?

Kasutage komponentide puhastamiseks kergelt niisket lappi. Ärge kunagi kasutage lahusteid ega abrasiivseid tooteid. Hoidke seda kuivas ja puhtas kohas.

Millised on soovitatud kasutustingimused?

Töötemperatuur: -10 °C kuni 50 °C, maksimaalse suhtelise niiskusega 85 % (mittekondenseeruv). Ladustamiseks: -20 °C kuni 70 °C, max niiskus 80 %.

Kas kolmjalg tarnitakse transpordikotiga?

Juhendis ei ole mainitud kotti. Enne transportimist eemaldage seade ja voltige kolmjalg transpordiasendisse.

Kas saan seda kolmjalga kasutada teist tüüpi seadmete jaoks?

Jah, iga seade, millel on 1/4 tolli keere ja mis ei ületa 5 kg, saab paigaldada. Näited: kaamerad, lasernivoo jne.

Mida teha, kui osa on defektne?

Vaadake juhendist müügijärgse teeninduse kontaktid. Juhend soovitab järgida EL direktiivi ringlussevõtu ja kõrvaldamise kohta. Remondiks võtke ühendust Laserliner klienditeenindusega.

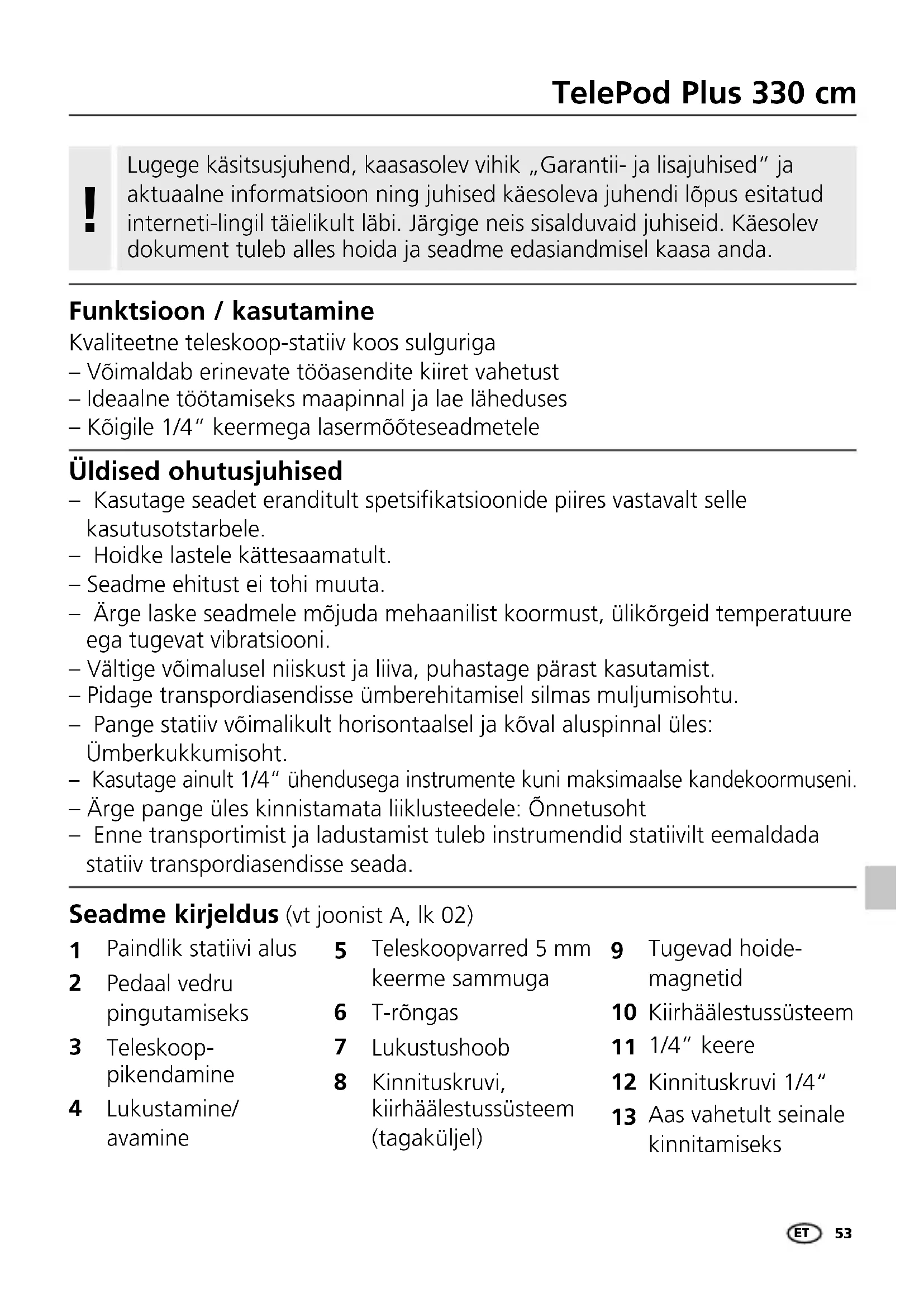

KASUTUSJUHEND TelePod Plus Laserliner

Lugege käsitsusjuhend, kaasasolev vihik „Garantii- ja lisajuhised“ ja aktuaalne informatsioon ning juhised käesoleva juhendi lõpus esitatud interneti-lingil täielikult läbi. Järgige neis sisalduvaid juhiseid. Käesolev dokument tuleb alles hoida ja seadme edasiandmisel kaasa anda.

Funktsioon / kasutamine

Kvaliteetne teleskoop-statiiv koos sulguriga

– Võimaldab erinevate tööasendite kiiret vahetust
– Ideaalne töötamiseks maapinnal ja lae läheduses
– Kõigile 1/4" keermega lasermõõteseadmetele

Üldised ohutusjuhised

• Kasutage seadet eranditult spetsifikatsioonide piires vastavalt selle kasutusotstarbele.
  – Hoidke lastele kättesaamatult.
  – Seadme ehitust ei tohi muuta.
• Ärge laske seadmele mõjuda mehaanilist koormust, ülikõrgeid temperatuure ega tugevat vibratsiooni.
  – Vältige võimalusel niiskust ja liiva, puhastage pärast kasutamist.
  – Pidage transpordiasendisse ümberehitamisel silmas muljumisohtu.
• Pange statiiv võimalikult horisontaalsel ja kõval aluspinnal üles: Ümberkukkumisoht.
• Kasutage ainult 1/4" ühendusega instrumente kuni maksimaalse kandekoormuseni.
  – Ärge pange üles kinnistamata liiklusteedele: Önnetusoht
• Enne transportimist ja ladustamist tuleb instrumentid statiivilt eemaldada statiiv transpordiasendisse seada.

Seadme kirjeldus (vt joonist A, Ik 02)

1 Paindlik statiivi alus
2 Pedaal vedru pingutamiseks
3 Teleskoop-pikendamine
4 Lukustamine/avamine

5 Teleskoopvarred 5 mm keerme sammuga
6 T-rōngas
7 Lukustushoob
8 Kinnituskruvi, kiirhäälestussüsteem (tagaküljel)

9 Tugevad hoide-magnetid

10 Kiirhäälestussüsteem
11 1/4" keere
12 Kinnituskruvi 1/4"
13 Aas vahetult seinale kinnitamiseks

1Kinnitamine seina külge

Aasad (13) võimaldavad vahetut kinnitamist seintele.

2Kinnitamine magnetiliste esemete külge

Tagaküljel asuvad tugevad hoide- magnetid (9) vöimaldavad kinnitamist magnetiliste esemete külge.

Bkiirhäälestussüsteem

Kiirhäälestussüsteemiga saab seadme körgust hoidjal astmekaupa positsioneerida.

Oht tugevate magnetväljade töttu

Tugevad magnetväljad võivad aktiivsete kehaliste abivahenditega (nt südamestimulaatorid) inimestele ja elektromehaanilistele seadmetele (nt magnetkaardid, mehaanilised kellad, peenmehaanika, kõvakettad) kahjulikke mõjusid avaldada.

Inimestele mõjuvate tugevate magnetväljadega seonduvalt tuleb arvesse võtta vastavaid siseriiklikke nõuded ja eeskirju, näiteks Saksamaa Liitvabariigis ametiliitude eeskirja BGV B11 §14 „Elektromagnetilised väljad“.

Hoidke häiriva möjutuse vältimiseks magnetid alati ohustatud implantaatidest ja seadmetest vähemalt 30 cm kaugusel.

Juhised hoolduse ja hoolitsuse kohta

Puhastage kõik komponendid kergelt niisutatud lapiga ja vältige puhastus-, küürimisvahendite ning lahustite kasutamist. Ladustage seadet puhtas, kuivas kohas.

Tehnilised andmed(Jätame endale õiguse tehnilisteks muudatusteks. 19W31)
Max kõrgus 330 cm
Min kõrgus 76 cm
Max kasuskoormus 5 kg
Töötingimused	-10°C ... 50°C, Ôhuniiskus max 85% rH, mittekondenseeruv
Ladustamistingimused -20°C ... 70°C, Ôhuniiskus max 80% rH
Kaal 2200 g (koos sulguriga)
Mõõtmed (L x K x S) 200 x 800 x	200 mm

ELi nõuded ja utiliseerimine

CE

Seade täidab kõik nõutavad normid vabaks kaubavahetuseks EL-i piires.

Mehaanilised seadmed, tarvikud ja pakendid tuleb suunata keskkonnasõbralikku taaskasutusse, et saada tagasi väärtuslikud toorained. Palun hankige oma vallast infot vastavate utiliseerimisasutuste kohta ja järgige vastuvõtupunktides asjaomaseid utiliseerimis- ning ohutusjuhiseid.

Palun järgige ka meie aktuaalseid lisajuhiseid internetiaadressil http://laserliner.com/info?an=AJA

!
