Тип продукта	Профессиональный телескопический штатив
Бренд	Laserliner
Модель	TelePod Plus
Минимальная высота	76 см
Максимальная высота	330 см
Максимальная полезная нагрузка	5 кг
Вес (с креплением)	2 200 г
Размеры (в сложенном виде)	200 x 800 x 200 мм
Рабочая температура	от -10°C до 50°C
Температура хранения	от -20°C до 70°C
Максимальная относительная влажность (рабочая)	85 % отн. вл., неконденсирующая
Максимальная относительная влажность (хранение)	80 % отн. вл.
Крепление инструмента	Резьба 1/4"
Настенное крепление	Прямое крепление через проушину
Магнитное крепление	Мощные магниты на задней стороне
Материал	Алюминий / сталь (оценка)
Регулировка высоты	Телескопическая с фиксацией по уровням
Нога	Гибкая с педалью натяжения
Разметка	Телескопические штанги с разметкой через каждые 5 мм
Обслуживание	Чистить слегка влажной тканью, без растворителей
Предназначение	Для лазерных измерительных инструментов с резьбой 1/4"
Стандарты	Соответствует стандартам ЕС
Гарантия	См. условия на сайте

Часто задаваемые вопросы - TelePod Plus Laserliner

Какой тип инструмента можно установить на этот штатив?

Штатив TelePod Plus подходит для любого лазерного измерительного инструмента со стандартной резьбой 1/4 дюйма с максимальной нагрузкой до 5 кг.

Как закрепить штатив на стене?

Используйте прямое крепление через проушину (поз. 13), расположенное на кронштейне, чтобы прикрутить штатив к стене. Убедитесь, что поверхность прочная.

Можно ли использовать этот штатив на металлических поверхностях?

Да, благодаря мощным магнитам (поз. 9) на задней стороне вы можете закрепить штатив на любом магнитном объекте. Соблюдайте расстояние не менее 30 см от имплантатов или устройств, чувствительных к магнитным полям.

Как отрегулировать высоту штатива?

Откройте фиксаторы (поз. 4 и 7), вытяните или вдвиньте телескопические штанги до нужной высоты, затем зафиксируйте. Быстрая регулировка (поз. 10) позволяет позиционировать по уровням.

Какие меры безопасности следует соблюдать?

Всегда устанавливайте штатив на устойчивую и ровную поверхность во избежание опрокидывания. Не превышайте максимальную нагрузку 5 кг. Избегайте небезопасных путей движения и храните в недоступном для детей месте.

Как чистить и обслуживать штатив?

Используйте слегка влажную ткань для очистки компонентов. Никогда не используйте растворители или абразивные средства. Храните в сухом и чистом месте.

Каковы рекомендуемые условия использования?

Рабочая температура: от -10 °C до 50 °C, максимальная относительная влажность 85 % (неконденсирующая). Для хранения: от -20 °C до 70 °C, макс. влажность 80 %.

Поставляется ли штатив с транспортной сумкой?

В инструкции не указана сумка в комплекте. Перед транспортировкой снимите инструмент и сложите штатив в транспортное положение.

Можно ли использовать этот штатив для других типов устройств?

Да, любое устройство с резьбой 1/4 дюйма и весом не более 5 кг может быть установлено. Примеры: камеры, лазерные нивелиры и т.д.

Что делать в случае неисправной детали?

Обратитесь к руководству за контактами сервисного обслуживания. В инструкции указано соблюдать директиву ЕС по переработке и утилизации. Для ремонта свяжитесь со службой поддержки Laserliner.

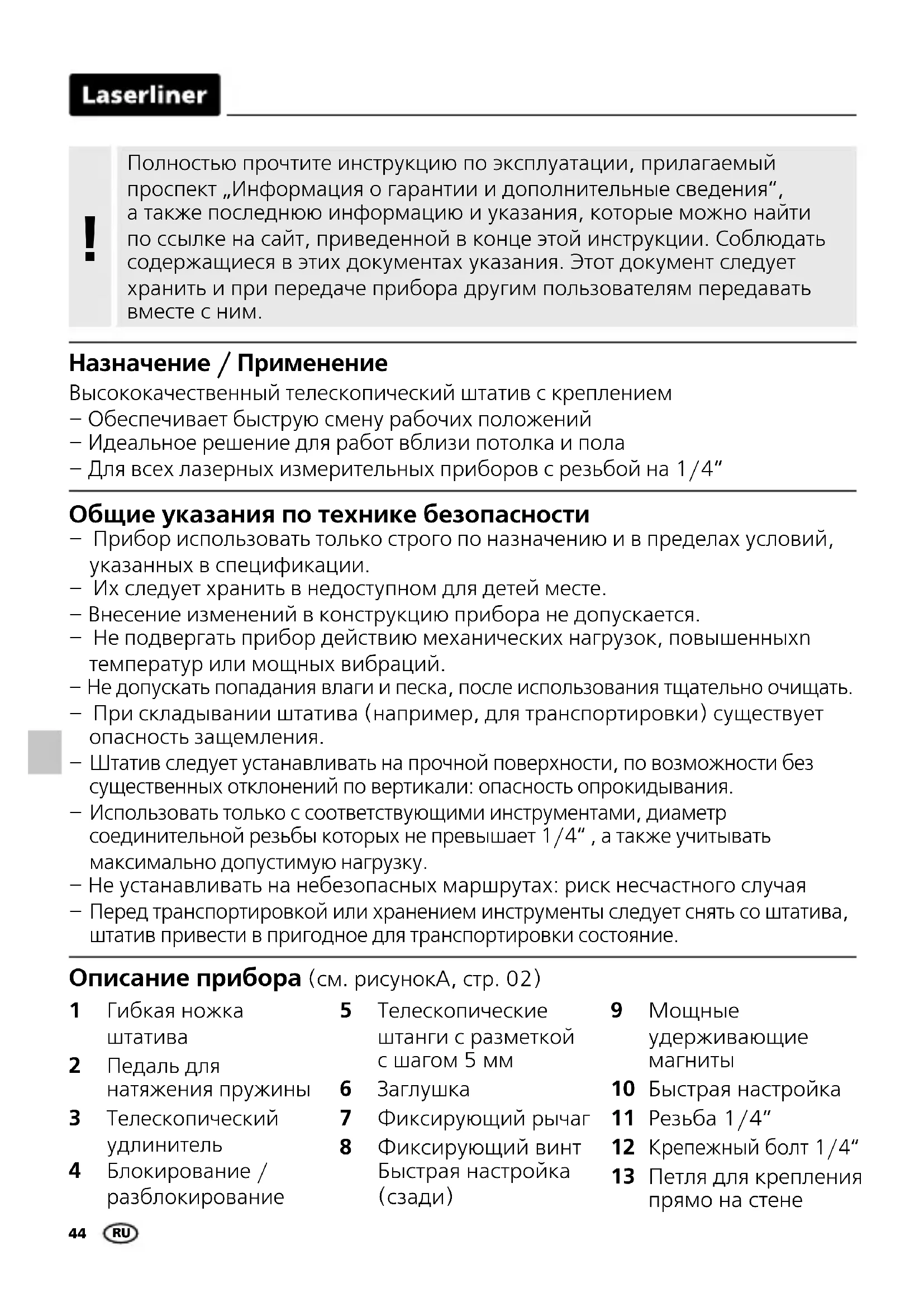

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TelePod Plus Laserliner

Полностью прочтите инструкцию по эксплуатации, прилагаемый проспект „Информация о гарантии и дополнительные сведения“, а также последнюю информацию и указания, которые можно найти по ссылке на сайт, приведенной в конце этой инструкции. Соблюдать содержащиеся в этих документах указания. Этот документ следует хранить и при передаче прибора другим пользователям передавать вместе с ним.

Назначение / Применение

Высококачественный телескопический штатив с креплением

– Обеспечивает быструю смену рабочих положений

-Идеальное решение для работ вблизи потолка и пола

– Для всех лазерных измерительных приборов с резьбой на 1/4"

Общие указания по технике безопасности

– Прибор использовать только строго по назначению и в пределах условий, указанных в спецификации.

-Их следует хранить в недоступном для детей месте.

– Внесение изменений в конструкцию прибора не допускается.

– Не подвергать прибор действию механических нагрузок, повышенныхп температур или мощных вибраций.

– Не допускать попадания влаги и песка, после использования тщательно очищать.

– При складывании штатива (например, для транспортировки) существует опасность защемления.

– Штатив следует устанавливать на прочной поверхности, по возможности без существенных отклонений по вертикали: опасность опрокидывания.

– Использовать только с соответствующими инструментами, диаметр соединительной резьбы которых не превышает 1/4", а также учитывать максимально допустимую нагрузку.

– Не устанавливать на небезопасных маршрутах: риск несчастного случая

– Перед транспортировкой или хранением инструменты следует снять со штатива, штатив привести в пригодное для транспортировки состояние.

Описание прибора (см. рисунокА, стр. 02)

1 Гибкая ножка штатива

2 Педаль для натяжения пружины

3 Телескопический удлинитель

4 Блокирование / разблокирование

5 Телескопические штанги с разметкой с шагом 5 мм

6 Заглушка

7 Фиксирующий рычаг

8 Фиксирующий винт Быстрая настройка (сзади)

9 Мощные удерживающие магниты

10 Быстрая настройка

11 Резьба 1/4"

12 Крепежный болт 1/4"

13 Петля для крепления прямо на стене

1Крепление на стене

Проушины (13) позволяют крепить прибор прямо на стенах.

2Крепление на магнитных предметах

Мощные удерживающие магниты (9) с обратной стороны позволяют крепить прибор на магнитных предметах.

Функция быстрой настройки позволяет плавно отрегулировать положение прибора по высоте на стойке.

Опасно! Мощные магнитные поля

Мощные магнитные поля могут оказывать вредное воздействие на людей с активными медицинскими имплантатами (например, кардиостимуляторами) и электромеханические приборы (например, магнитные карты, механические часы, приборы точной механики, жесткие диски).

В отношении воздействия мощных магнитных полей на людей следует соблюдать соответствующие действующие в конкретной стране нормы и правила, например, правила отраслевых страховых обществ В11 §14 „Электромагнитные поля“ в Германии.

Во избежание опасных помех между магнитами и соответствующими чувствительными имплантатами и приборами всегда соблюдайте безопасное расстояние не менее 30 см.

Информация по обслуживанию и уходу

Все компоненты очищать слегка влажной салфеткой; не использовать чистящие средства, абразивные материалы и растворители. Прибор хранить в чистом и сухом месте.

Технические характеристики (Изготовитель сохраняет за собой права на внесение технических изменений. 19W31)
Максимальная высота 330 см
Минимальная высота 76 см
Максимальная нагрузка 5 кг
Рабочие условия	-10°C ... 50°C, Влажность воздуха макс.85% rН, без образования конденсата
Условия хранения	-20°C ... 70°C, Влажность воздуха макс.80% rН
Вес	2200 г (Включая, крепление)
Размеры (Ш x В x Г) 200 x 800 x	200 мм

Правила и нормы ЕС и утилизация

Прибор выполняет все необходимые нормы, регламентирующие свободный товарооборот на территории ЕС.

Механические приборы, комплектующие принадлежности и упаковка подлежат экологически целесообразной вторичной переработке с целью получения ценного сырья. Получите информацию о соответствующих организациях, занимающихся утилизацией в вашем регионе, и соблюдайте правила утилизации и техники безопасности, действующие в приемных пунктах.

Просим ознакомиться и соблюдать наши дополнительные правила, которые можно найти по адресу http://laserliner.com/info?an=AJA

!
