Typ produktu	Profesionálny teleskopický statív
Značka	Laserliner
Model	TelePod Plus
Minimálna výška	76 cm
Maximálna výška	330 cm
Maximálne užitočné zaťaženie	5 kg
Hmotnosť (s upevnením)	2 200 g
Rozmery (zložené)	200 x 800 x 200 mm
Pracovná teplota	-10°C až 50°C
Skladovacia teplota	-20°C až 70°C
Max. relatívna vlhkosť (pracovná)	85 % rH, nekondenzujúca
Max. relatívna vlhkosť (skladovanie)	80 % rH
Upevnenie prístroja	Závit 1/4"
Nástenné upevnenie	Očko na priame upevnenie
Magnetické upevnenie	Výkonné magnety na zadnej strane
Materiál	Hliník / oceľ (odhad)
Nastavenie výšky	Teleskopické po stupňoch s aretáciou
Noha	Flexibilná s pedálom na napínanie
Stupnice	Teleskopické tyče so stupnicou každých 5 mm
Údržba	Čistiť mierne navlhčenou handričkou, bez rozpúšťadla
Určené použitie	Pre laserové meracie prístroje so závitom 1/4"
Normy	V súlade s normami EÚ
Záruka	Pozrite si podmienky online

Často kladené otázky - TelePod Plus Laserliner

Aký typ prístroja môžem namontovať na tento statív?

Statív TelePod Plus akceptuje akýkoľvek laserový merací prístroj vybavený štandardným závitom 1/4 palca až do maximálneho zaťaženia 5 kg.

Ako upevniť statív na stenu?

Použite očko na priame upevnenie (označenie 13) umiestnené na držiaku na priskrutkovanie statívu k stene. Uistite sa, že povrch je pevný.

Môžem použiť tento statív na kovových povrchoch?

Áno, vďaka výkonným magnetom (označenie 9) umiestneným na zadnej strane môžete statív upevniť na akýkoľvek magnetický predmet. Dodržiavajte vzdialenosť najmenej 30 cm od implantátov alebo zariadení citlivých na magnetické polia.

Ako nastaviť výšku statívu?

Odomknite aretačné páky (označenie 4 a 7), vytiahnite alebo zatlačte teleskopické tyče na požadovanú výšku a potom zaaretujte. Koliesko rýchleho nastavenia (označenie 10) umožňuje polohovanie po stupňoch.

Aké bezpečnostné opatrenia treba dodržiavať?

Statív vždy umiestnite na stabilný a rovný povrch, aby ste predišli prevráteniu. Neprekračujte maximálne zaťaženie 5 kg. Vyhnite sa nebezpečným miestam a skladujte mimo dosahu detí.

Ako čistiť a udržiavať statív?

Na čistenie komponentov použite mierne navlhčenú handričku. Nikdy nepoužívajte rozpúšťadlá ani abrazívne prostriedky. Skladujte na suchom a čistom mieste.

Aké sú odporúčané podmienky používania?

Pracovná teplota: od -10 °C do 50 °C s maximálnou relatívnou vlhkosťou 85 % (nekondenzujúca). Skladovanie: od -20 °C do 70 °C, max. vlhkosť 80 %.

Dodáva sa statív s prepravným puzdrom?

Návod neuvádza, že je puzdro súčasťou balenia. Pred prepravou vyberte prístroj a zložte statív do prepravnej polohy.

Môžem použiť tento statív pre iné typy zariadení?

Áno, akékoľvek zariadenie so závitom 1/4 palca a hmotnosťou do 5 kg je možné namontovať. Príklady: fotoaparáty, laserové vodováhy atď.

Čo robiť v prípade chybnej súčiastky?

Pozrite si návod na kontakty popredajného servisu. Návod uvádza, že treba dodržiavať smernicu EÚ o recyklácii a likvidácii. Pre opravy kontaktujte zákaznícky servis Laserliner.

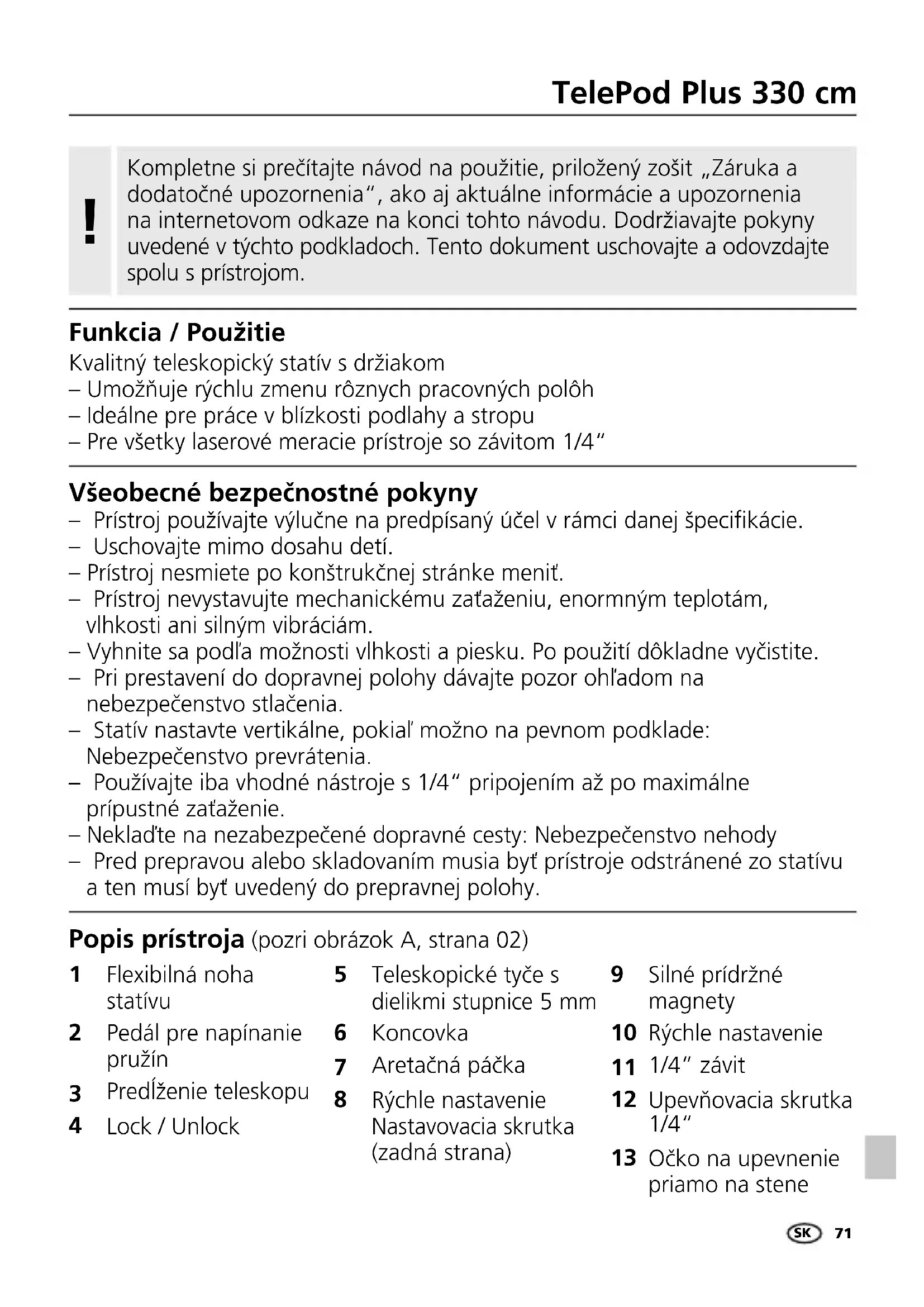

NÁVOD NA OBSLUHU TelePod Plus Laserliner

Kompletne si prečítajte návod na použitie, priložený zošit „Záruka a dodatočné upozornenia“, ako aj aktuálne informácie a upozornenia na internetovom odkaze na konci tohto návodu. Dodržiavajte pokyny uvedené v týchto podkladoch. Tento dokument uschovajte a odovzdajte spolu s prístrojom.

Funkcia / Použitie

Kvalitný teleskopický statív s držiakom

– Umožňuje rýchlu zmenu rôznych pracovných polôh
– Ideálne pre práce v blízkosti podlahy a stropu
– Pre všetky laserové meracie prístroje so závitom 1/4"

– Prístroj používajte výlučne na predpísaný účel v rámci danej špecifikácie.
– Uschovajte mimo dosahu detí.
– Prístroj nesmiete po konštrukčnej stránke menit.
– Prístroj nevystavujte mechanickému zaťaženiu, enormným teplotám, vlhkosti ani silným vibráciám.
– Vyhnite sa podľa možnosti vlhkosti a piesku. Po použití dôkladne vyčistite.
- Pri prestavení do dopravnej polohy dávajte pozor ohľadom na nebezpečenstvo stlačenia.
- Statív nastavte vertikálne, pokial' možno na pevnom podklade: Nebezpečenstvo prevrátenia.
– Používajte iba vhodné nástroje s 1/4" pripojením až po maximálne prípustné zaťaženie.
– Neklad'te na nezabezpečené dopravné cesty: Nebezpečenstvo nehody
– Pred prepravou alebo skladovaním musia byť prístroje odstránené zo statívu a ten musí byť uvedený do prepravnej polohy.

Popis prístroja (pozri obrázok A, strana 02)

1 Flexibilná noha statívu
2 Pedál pre napínanie pružín
3 Predíženie teleskopu
4 Lock / Unlock

5 Teleskopické tyče s dielikmi stupnice 5 mm
6 Koncovka
7 Aretačná páčka
8 Rýchle nastavenie Nastavovacia skrutka (zadná strana)

9 Silné prídržné magnety
10 Rýchle nastavenie
11 1/4" závit
12 Upevňovacia skrutka 1/4"
13 Očko na upevnenie priamo na stene

1Upevnenie na stenu

Očká (13) umožňujú priame upevnenie na stenách.

2Upevnenie na magnetických predmetoch

Silné prídržné magnety (9) na zadnej strane umožňujú upevnenie na magnetických predmetoch.

Pomocou rýchleho nastavenia možno postupne nastaviť výšku prístroja.

Nebezpečenstvo v dôsledku silných magnetických polí

Silné magnetické polia môžu mať škodlivé účinky na osoby s aktívnymi telesnými pomôckami (napr. kardiostimulátor) a na elektromechanické prístroje (napr. magnetické karty, mechanické hodiny, jemnú mechaniku, pevné disky).

Vzhľadom na pôsobenie silných magnetických polí na osoby treba zohlľadnit' príslušné národné ustanovenia a predpisy, ako napr. v Spolkovej republike Nemecko odborový predpis BGV B11 §14 „Elektromagnetické polia“.

Aby ste zabránili rušivému vplyvu, držte magnety vždy vo vzdialenosti minimálne 30 cm od príslušného ohrozeného implantátu a prístrojov.

Vyčistite všetky súčasti mierne navlhčenou handrou a vyhnite sa použitiu čistiacich, abrazívnych prostriedkov a rozpúštadiel. Prístroj skladujte na čistom, suchom mieste.

Technické údaje (Technické zmeny vyhradené. 19W31)
Max. výška 330 cm
Min. výška 76 cm
Max. užitočné zaťaženie 5 kg
Pracovné podmienky	-10°C ... 50°C, Vlhkosť vzduchu max.85% rH, bez kondenzácie
Podmienky skladovania	-20°C ... 70°C, Vlhkosť vzduchu max.80% rH
Hmotnosť 2200 g (vrátane držiaku)
Rozmery (Š x V x H) 200 x 800 x 200 mm

Ustanovenie EÚ a likvidácia

Prístroj spíňa všetky potrebné normy pre vol'ný pohyb tovaru v rámci EÚ.

Mechanické zariadenia, príslušenstvo a obaly majú byť privezené na recykláciu, aby sa získali naspät hodnotné suroviny v súlade s predpismi pre životné prostredie. Informujte sa vo svojej obci o vhodných zariadeniach na likvidáciu odpadu a dodržujte platné pokyny týkajúce sa likvidácie a bezpečnosti na zberných miestach.

Dodržiavajte, prosím, naše aktuálne dodatočné pokyny na internete na adrese http://laserliner.com/info?an=AJA

!
