TelePod Plus - Trípode Laserliner - Manual de uso y guía de instrucciones gratis

Tipo de producto	Trípode telescópico profesional
Marca	Laserliner
Modelo	TelePod Plus
Altura mínima	76 cm
Altura máxima	330 cm
Carga útil máxima	5 kg
Peso (con fijación)	2 200 g
Dimensiones (plegado)	200 x 800 x 200 mm
Temperatura de trabajo	-10°C a 50°C
Temperatura de almacenamiento	-20°C a 70°C
Humedad relativa máx. (trabajo)	85 % HR, no condensante
Humedad relativa máx. (almacenamiento)	80 % HR
Fijación instrumento	Rosca 1/4"
Fijación mural	Ojal de fijación directa
Fijación magnética	Imanes potentes en la parte posterior
Material	Aluminio / acero (estimación)
Ajuste de altura	Telescópico por tramos con bloqueo
Pie	Flexible con pedal de tensionado
Graduaciones	Barras telescópicas graduadas cada 5 mm
Mantenimiento	Limpiar con un paño ligeramente húmedo, sin disolvente
Uso previsto	Para instrumentos de medición láser con rosca 1/4"
Normas	Conforme a las normas UE
Garantía	Consultar las condiciones en línea

Preguntas frecuentes - TelePod Plus Laserliner

¿Qué tipo de instrumento puedo montar en este trípode?

El trípode TelePod Plus acepta cualquier instrumento de medición láser equipado con una rosca estándar de 1/4 de pulgada, hasta una carga máxima de 5 kg.

¿Cómo fijar el trípode a la pared?

Utilice el ojal de fijación directa (referencia 13) situado en el soporte para atornillar el trípode a la pared. Asegúrese de que la superficie sea sólida.

¿Puedo usar este trípode sobre superficies metálicas?

Sí, gracias a los imanes potentes (referencia 9) situados en la parte posterior, puede fijar el trípode en cualquier objeto magnético. Mantenga una distancia de al menos 30 cm de implantes o dispositivos sensibles a campos magnéticos.

¿Cómo ajustar la altura del trípode?

Desbloquee las palancas de bloqueo (referencia 4 y 7), tire o empuje las barras telescópicas hasta la altura deseada, luego bloquee. La rueda de ajuste rápido (referencia 10) permite un posicionamiento por tramos.

¿Cuáles son las precauciones de seguridad a seguir?

Coloque siempre el trípode sobre una superficie estable y a plomo para evitar cualquier vuelco. No exceda la carga máxima de 5 kg. Evite las vías de circulación no seguras y manténgalo fuera del alcance de los niños.

¿Cómo limpiar y mantener el trípode?

Utilice un paño ligeramente húmedo para limpiar los componentes. No use nunca disolventes ni productos abrasivos. Almacénelo en un lugar seco y limpio.

¿Cuáles son las condiciones de uso recomendadas?

Temperatura de trabajo: de -10 °C a 50 °C, con una humedad relativa máxima del 85 % (no condensante). Para almacenamiento: de -20 °C a 70 °C, humedad máx. 80 %.

¿El trípode se entrega con una bolsa de transporte?

El manual no menciona una bolsa incluida. Antes del transporte, retire el instrumento y pliegue el trípode en posición de transporte.

¿Puedo usar este trípode para otros tipos de dispositivos?

Sí, cualquier dispositivo con una rosca 1/4 de pulgada y que no exceda 5 kg puede montarse. Ejemplos: cámaras, niveles láser, etc.

¿Qué hacer en caso de pieza defectuosa?

Consulte el manual para los contactos de servicio posventa. El manual indica respetar la directiva UE para el reciclaje y eliminación. Para reparaciones, póngase en contacto con el servicio al cliente de Laserliner.

MANUAL DE USUARIO TelePod Plus Laserliner

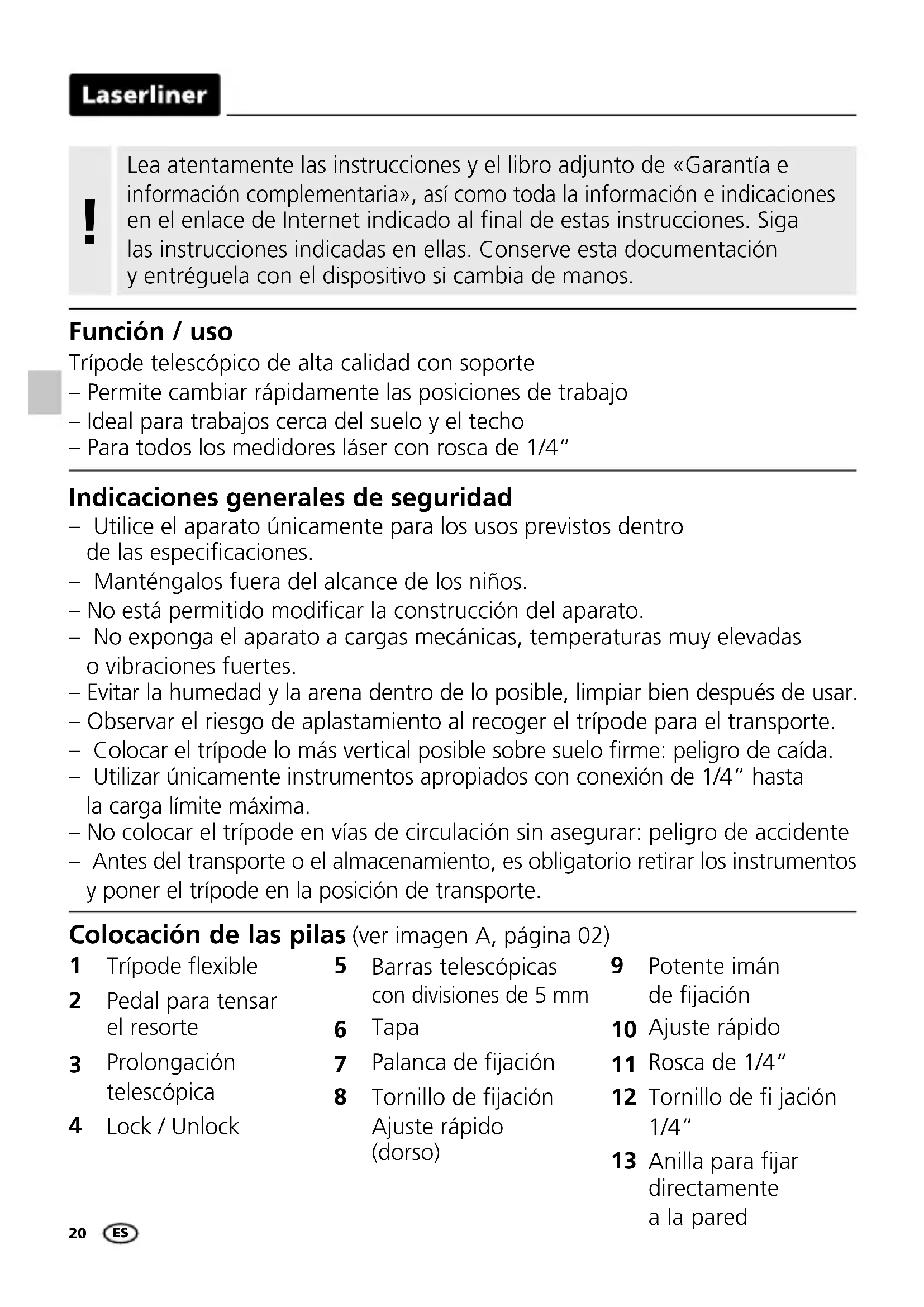

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Función / uso

Trípode telescópico de alta calidad con soporte

• Permite cambiar rápidamente las posiciones de trabajo
• Ideal para trabajos cerca del suelo y el techo
• Para todos los medidores láser con rosca de 1/4"

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Manténgalos fuera del alcance de los niños.
• No está permitido modificar la construcción del aparato.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas o vibraciones fuertes.
  – Evitar la humedad y la arena dentro de lo posible, limpiar bien después de usar.
• Observar el riesgo de aplastamiento al recoger el trípode para el transporte.
• Colocar el trípode lo más vertical posible sobre suelo firme: peligro de caída.
• Utilizar únicamente instrumentos apropiados con conexión de 1/4" hasta la carga límite máxima.
• No colocar el trípode en vías de circulación sin asegurar: peligro de accidente
• Antes del transporte o el almacenamiento, es obligatorio retirar los instrumentos y poner el trípode en la posición de transporte.

Colocación de las pilas (ver imagen A, página 02)

1 Trípode flexible
2 Pedal para tensar el resorte
3 Prolongación telescópica
4 Lock / Unlock

5 Barras telescópicas con divisiones de 5 mm
6 Tapa
7 Palanca de fijación
8 Tornillo de fijación Ajuste rápido (dorso)

9 Potente imán de fijación

10 Ajuste rápido

11 Rosca de 1/4"

12 Tornillo de fi jación 1/4"

13 Anilla para fijar directamente a la pared

1Fijación a la pared

Los orificios (13) permiten fijarlo directamente a la pared.

2Fijación a objetos magnéticos

Los potentes imanes (9) de la parte posterior permiten fijarlo a objetos magnéticos.

Con el ajuste rápido se puede regular la altura del dispositivo sobre el soporte gradualmente.

Peligro por fuertes campos magnéticos

Los campos magnéticos fuertes pueden tener efectos dañinos en personas que utilicen dispositivos corporales activos (p. ej. marcapasos) y en equipos electromagnéticos (p. ej. tarjetas magnéticas, relojes mecánicos, mecanismos de precisión, discos duros).

En cuanto al efecto de los campos magnéticos fuertes sobre las personas deben tenerse en cuenta las disposiciones y normas nacionales pertinentes, por ejemplo en Alemania la norma de la mutua profesional BGV B11 artículo 14 „Campos electromagnéticos“.

Para evitar un efecto nocivo, mantenga los imanes siempre a una distancia mínima de 30 cm respecto a los dispositivos implantados y equipos que puedan ser afectados.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Conserve el aparato en un lugar limpio y seco.

Datos técnicos (Sujeto a modificaciones técnicas. 19W31)
Altura máx. 330 cm
Altura mín. 76 cm
Carga útil máx. 5 kg
Condiciones de trabajo	-10°C ... 50°C, Humedad del aire máx.85% h.r., no condensante
Condiciones de almacén	-20°C ... 70°C, Humedad del aire máx.80% h.r.
Peso 2200 g (incl. soporte)
Dimensiones (An x Al x F) 200 x 800 x 200 mm

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Los aparatos mecánicos, accesorios y embalajes deben ser entregados en un centro de reciclaje para la recuperación de las valiosas materias primas. Por favor, infórmese en su municipio de los centros de eliminación respectivos y siga las indicaciones respectivas sobre seguridad y eliminación en los puntos de recogida.

Por favor, observe también nuestras indicaciones adicionales actuales en Internet http://laserliner.com/info?an=AJA

!
