Ürün Tipi	Profesyonel Teleskopik Tripod
Marka	Laserliner
Model	TelePod Plus
Minimum Yükseklik	76 cm
Maksimum Yükseklik	330 cm
Maksimum Taşıma Kapasitesi	5 kg
Ağırlık (bağlantı elemanı ile)	2 200 g
Boyutlar (katlanmış)	200 x 800 x 200 mm
Çalışma Sıcaklığı	-10°C ila 50°C
Depolama Sıcaklığı	-20°C ila 70°C
Maks. Bağıl Nem (çalışma)	%85 bağıl nem, yoğuşmasız
Maks. Bağıl Nem (depolama)	%80 bağıl nem
Alet Bağlantısı	1/4" Diş
Duvar Montajı	Doğrudan Montaj Halkası
Manyetik Montaj	Arkadaki Güçlü Mıknatıslar
Malzeme	Alüminyum / çelik (tahmini)
Yükseklik Ayarı	Kilitli, kademeli teleskopik
Ayak	Esnek, gerdirme pedalı ile
İşaretlemeler	Her 5 mm'de bir işaretli teleskopik çubuklar
Bakım	Hafif nemli bir bezle temizleyin, çözücü kullanmayın
Kullanım Amacı	1/4" dişli lazer ölçüm aletleri için
Standartlar	AB standartlarına uygundur
Garanti	Çevrimiçi koşulları inceleyin

Sık sorulan sorular - TelePod Plus Laserliner

Bu tripoda hangi tür aleti monte edebilirim?

TelePod Plus tripod, maksimum 5 kg yük kapasitesine kadar standart 1/4 inç dişli herhangi bir lazer ölçüm aletini kabul eder.

Tripodu duvara nasıl sabitlerim?

Tripodu duvara vidalamak için braket üzerindeki doğrudan montaj halkasını (işaret 13) kullanın. Yüzeyin sağlam olduğundan emin olun.

Bu tripodu metal yüzeylerde kullanabilir miyim?

Evet, arkada bulunan güçlü mıknatıslar (işaret 9) sayesinde tripodu herhangi bir manyetik nesneye sabitleyebilirsiniz. İmplantlardan veya manyetik alanlara duyarlı cihazlardan en az 30 cm mesafe bırakın.

Tripodun yüksekliğini nasıl ayarlarım?

Kilit kollarını (işaret 4 ve 7) açın, teleskopik çubukları istenen yüksekliğe çekin veya itin, ardından kilitleyin. Hızlı ayar düğmesi (işaret 10) kademeli konumlandırma sağlar.

Hangi güvenlik önlemlerine uyulmalıdır?

Her zaman tripodu sabit ve düz bir yüzeye yerleştirin, devrilmeyi önleyin. Maksimum 5 kg yükü aşmayın. Güvenli olmayan trafik yollarından kaçının ve çocukların erişemeyeceği bir yerde saklayın.

Tripod nasıl temizlenir ve bakımı yapılır?

Bileşenleri temizlemek için hafif nemli bir bez kullanın. Asla çözücü veya aşındırıcı ürünler kullanmayın. Kuru ve temiz bir yerde saklayın.

Önerilen kullanım koşulları nelerdir?

Çalışma sıcaklığı: -10 °C ila 50 °C, maksimum %85 bağıl nem (yoğuşmasız). Depolama: -20 °C ila 70 °C, maksimum %80 nem.

Tripod bir taşıma çantasıyla mı geliyor?

Kılavuzda dahil bir çantadan bahsedilmiyor. Taşımadan önce aleti çıkarın ve tripodu taşıma konumuna katlayın.

Bu tripodu diğer tür cihazlar için kullanabilir miyim?

Evet, 1/4 inç dişe sahip ve 5 kg'ı aşmayan herhangi bir cihaz monte edilebilir. Örnekler: kameralar, lazerli seviyeler vb.

Arızalı bir parça durumunda ne yapmalıyım?

Satış sonrası servis iletişim bilgileri için kılavuza bakın. Kılavuz, geri dönüşüm ve bertaraf için AB direktifine uyulması gerektiğini belirtir. Onarımlar için Laserliner müşteri hizmetleriyle iletişime geçin.

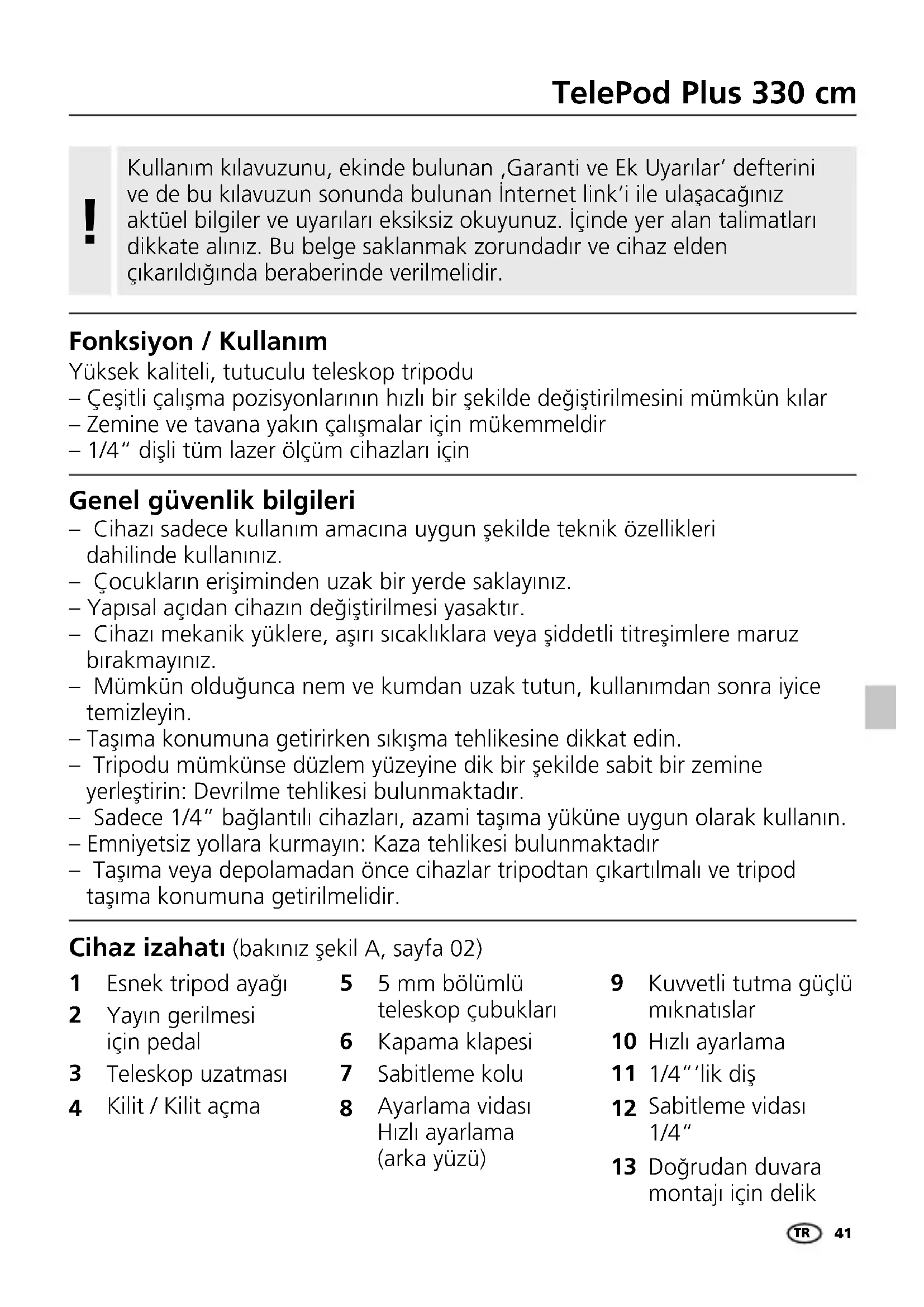

KULLANIM KILAVUZU TelePod Plus Laserliner

Kullanım kılavuzunu, ekinde bulunan ,Garanti ve Ek Uyarılar' defterini ve de bu kılavuzun sonunda bulunan İnternet link'i ile ulaşacağını aktüel bilgiler ve uyarıları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve cihaz elden çıkarıldığında beraberinde verilmelidir.

Fonksiyon / Kullanım

Yüksek kaliteli, tutuculu teleskop tripodu

– Çeşitli çalışma pozisyonlarının hızlı bir şekilde değiştirilmesini mümkün kılar
– Zemine ve tavana yakın çalışmalar için mükemmeldir
- 1/4" dişli tüm lazer ölçüm cihazları için

Genel güvenlik bilgileri

• Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız.
  – Çocukların erişiminden uzak bir yerde saklayınız.
  – Yapısal açıdan cihazın değiştirilmesi yasaktır.
  – Cihazı mekanik yüklere, aşırı sıcaklıklara veya şiddetli titreşimlere maruz bırakmayınız.
• Mümkün olduğunca nem ve kumdan uzak tutun, kullanımdan sonra iyice temizleyin.
  – Taşıma konumuna getirirken sıkışma tehlikesine dikkat edin.
• Tripodu mümkünse düzlem yüzeyine dik bir şekilde sabit bir zemine yerleştirin: Devrilme tehlikesi bulunmaktadır.
• Sadece 1/4" bağlantı cihazları, azami taşıma yüküne uygun olarak kullanın.
  – Emniyetsiz yollara kurmayın: Kaza tehlikesi bulunmaktadır
• Taşıma veya depolamadan önce cihazlar tripodtan çıkartılmalı ve tripod taşıma konumuna getirilmelidir.

Cihaz izahatı (bakınız şekil A, sayfa 02)

1 Esnek tripod ayağı
2 Yayın gerilmesi için pedal
3 Teleskop uzatması
4 Kilit / Kilit açma

5 5 mm bölümlü teleskop çubukları
6 Kapama klapesi
7 Sabitleme kolu
8 Ayarlama vidası Hızlı ayarlama (arka yüzü)

9 Kuvvetli tutma güçlü miknatislar
10 Hızlı ayarlama
11 1/4"lik diş
12 Sabitleme vidası 1/4"
13 Doğrudan duvara montajı için delik

1Duvara sabitleme

Delikler (13) doğrudan duvara sabitlenmesini sağlarlar.

2Manyetik nesnelere sabitleme

Arka tarafta bulunan kuvvetli tutma güçlü miknatislar (9) manyetik eşyalara tutturulmasını sağlarlar.

Hızlı ayarlama sayesinde cihazın tutucuda yüksekliği kademe kademe ayarlanabilmektedir.

Kuvvetli manyetik alanlardan dolayı tehlike

Kuvvetli manyetik alanlar aktif vücut destek sistemlerine (örneğin kalp pili) sahip kişilere ve elektromekanik cihazlara (örneğin manyetik kartlar, mekanik saatler, hassas mekanik sistemler, sabit diskler) zararlı etkilerde bulunabilir. Kişilerin üzerinde kuvvetli manyetik alanların etkisi bakımından örneğin Federal Almanya'da meslek odalarının BGV B11 §14 „Elektromanyetik Alanlar“ adlı tüzüğü gibi ilgili ulusal düzenlemeler ve talimatlar dikkate alınmalıdır. Zarar verici bir etki olmasını önlemek için mıknatisların ve risk altında bulunan ilgili implantların ve cihazların arasında en az 30 cm mesafe bırakın.

Bakıma koruma işlemlerine ilişkin bilgiler

Tüm bileşenleri hafifçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözümü maddelerinin kullanımından kaçının. Cihazı temiz ve kuru bir yerde saklayınız.

Teknik Özellikler (Teknik değişiklik yapma hakkı saklıdır. 19W31)
Azami yükseklik 330 cm
Asgari yükseklik 76 cm
Azami kullanım yükü 5 kg
Çalıştırma şartları	-10°C ... 50°C, Hava nemi maks. 85% rH,yoğuşmasız
Saklama koşulları -20°C ... 70°C,	Hava nemi maks. 80% rH
Ağırlığı 2200 g (tutucu dahil)
Ebatlar (G x Y x D) 200 x 800 x 200 mm

AB Düzenlemeleri ve Atık Arıtma

Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Mekanik cihazlar, aksesuarları ve ambalaj malzemeleri, değerli hammaddeleri geri kazanabilmek için çevreye uygun bir geri kazanım sürecine aktarılmalıdır. Lütfen kamu yönetiminizden uygun atık bertaraf tesisleri hakkında bilgi edinin ve ilgili toplama merkezlerindeki bertaraf ve güvenlik uyarılarını dikkate alın.

Lütfen internet sitemiz olan http://laserliner.com/info?an=AJA adresinde sunduğumuz güncel bilgileri de dikkate alınız.

!
