Тип продукту	Професійний телескопічний штатив
Бренд	Laserliner
Модель	TelePod Plus
Мінімальна висота	76 см
Максимальна висота	330 см
Максимальне корисне навантаження	5 кг
Вага (з кріпленням)	2 200 г
Розміри (складений)	200 x 800 x 200 мм
Робоча температура	-10°C до 50°C
Температура зберігання	-20°C до 70°C
Макс. відносна вологість (робота)	85 % rH, не конденсуюча
Макс. відносна вологість (зберігання)	80 % rH
Кріплення інструменту	Різьба 1/4"
Настінне кріплення	Петля прямого кріплення
Магнітне кріплення	Потужні магніти на задній частині
Матеріал	Алюміній / сталь (приблизно)
Регулювання висоти	Телескопічне поступове з фіксацією
Нога	Гнучка з педаллю натягу
Градуювання	Телескопічні штанги з градуюванням кожні 5 мм
Обслуговування	Протирати злегка вологою тканиною без розчинника
Призначення	Для лазерних вимірювальних приладів з різьбою 1/4"
Стандарти	Відповідає стандартам ЄС
Гарантія	Ознайомитися з умовами онлайн

Часті запитання - TelePod Plus Laserliner

Який тип інструменту можна встановити на цей штатив?

Штатив TelePod Plus підходить для будь-якого лазерного вимірювального приладу зі стандартною різьбою 1/4 дюйма та максимальним навантаженням до 5 кг.

Як закріпити штатив на стіні?

Використовуйте петлю прямого кріплення (позначка 13) на опорі, щоб прикрутити штатив до стіни. Переконайтеся, що поверхня міцна.

Чи можна використовувати цей штатив на металевих поверхнях?

Так, завдяки потужним магнітам (позначка 9) на задній панелі ви можете закріпити штатив на будь-якому магнітному об'єкті. Дотримуйтесь відстані не менше 30 см від імплантатів або пристроїв, чутливих до магнітних полів.

Як відрегулювати висоту штатива?

Відімкніть важелі фіксації (позначки 4 та 7), потягніть або штовхніть телескопічні штанги до потрібної висоти, потім зафіксуйте. Ручка швидкого регулювання (позначка 10) дозволяє поступове позиціювання.

Яких заходів безпеки слід дотримуватися?

Завжди встановлюйте штатив на стійку та рівну поверхню, щоб уникнути перекидання. Не перевищуйте максимальне навантаження 5 кг. Уникайте небезпечних зон руху та зберігайте в недоступному для дітей місці.

Як чистити та обслуговувати штатив?

Використовуйте злегка вологу тканину для очищення компонентів. Ніколи не використовуйте розчинники або абразивні засоби. Зберігайте в сухому та чистому місці.

Які рекомендовані умови використання?

Робоча температура: від -10 °C до 50 °C, з максимальною відносною вологістю 85 % (не конденсуюча). Для зберігання: від -20 °C до 70 °C, макс. вологість 80 %.

Чи постачається штатив із сумкою для транспортування?

В інструкції не згадується сумка в комплекті. Перед транспортуванням зніміть інструмент і складіть штатив у транспортне положення.

Чи можна використовувати цей штатив для інших типів пристроїв?

Так, будь-який пристрій із різьбою 1/4 дюйма вагою не більше 5 кг можна встановити. Приклади: камери, лазерні рівні тощо.

Що робити у разі несправної деталі?

Зверніться до інструкції за контактами післяпродажного обслуговування. В інструкції зазначено дотримуватися директиви ЄС щодо утилізації. Для ремонту зверніться до служби підтримки Laserliner.

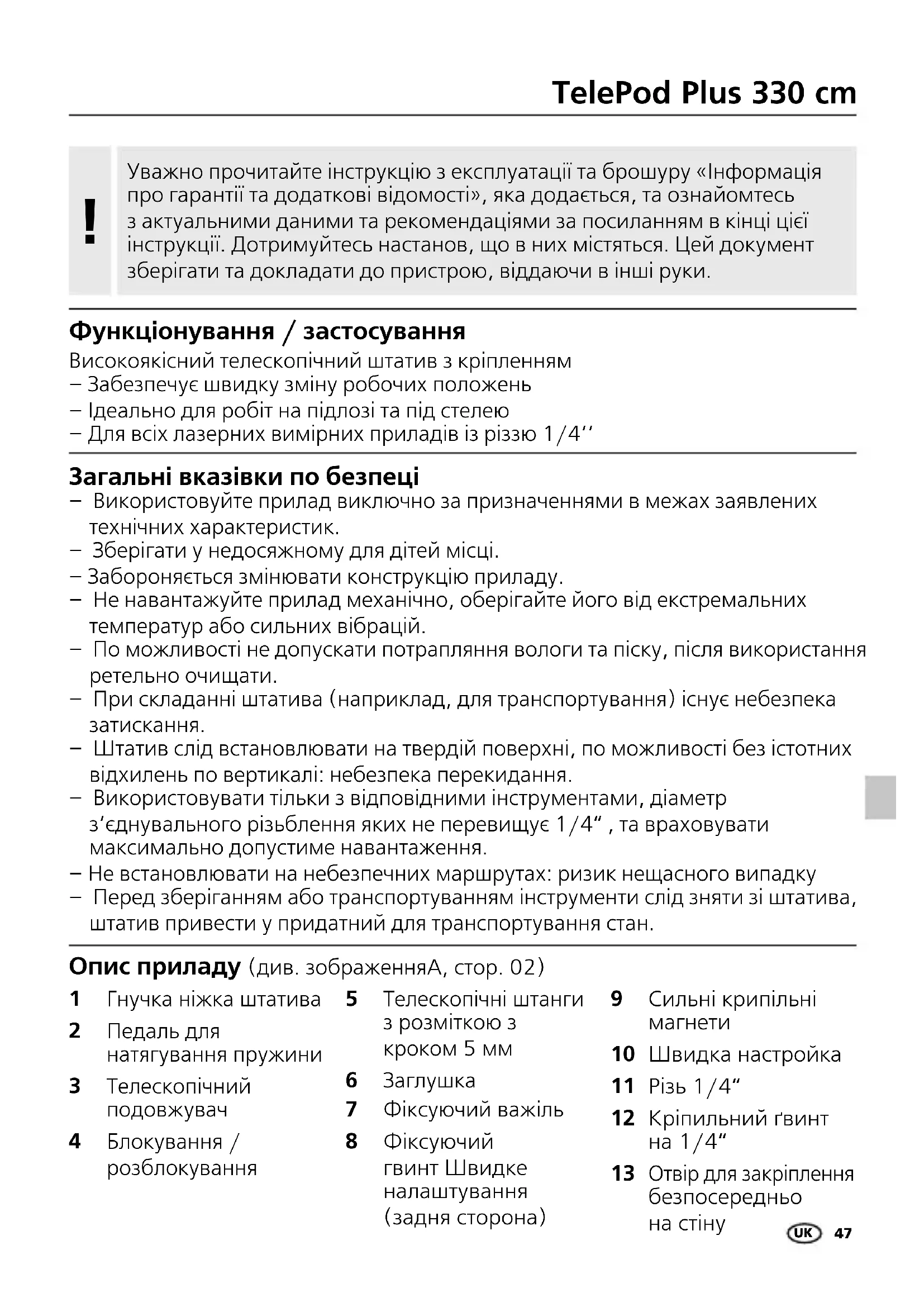

ПОСІБНИК КОРИСТУВАЧА TelePod Plus Laserliner

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Цей документ зберігати та докладати до пристрою, віддаючи в інші руки.

Функціонування / застосування

Високоякісний телескопічний штатив з кріпленням
– Забезпечує швидку зміну робочих положень
– Ideally для робіт на підлозі та під стелею
– Для всіх лазерних вимірних приладів із різзю 1/4"

Загальні вказівки по безпеці

– Використовуйте прилад виключно за призначеннями в межах заявлених технічних характеристик.
– Зберігати у недосяжному для дітей місці.
– Забороняється змінювати конструкцію приладу.
– Не навантажуйте прилад механічно, оберігайте його від екстремальних температур або сильних вібрацій.
– По можливості не допускати потрапляння вологи та піску, після використання ретельно очищати.
– При складанні штатива (наприклад, для транспортування) існує небезпека затискання.
– Штатив слід встановлювати на твердій поверхні, по можливості без істотних відхилень по вертикалі: небезпека перекидання.
– Використовувати тільки з відповідними інструментами, діаметр з'єднувального різьблення яких не перевищує 1/4", та враховувати максимально допустиме навантаження.
– Не встановлювати на небезпечних маршрутах: ризик нещасного випадку
– Перед зберіганням або транспортуванням інструменти слід зняти зі штатива, штатив привести у придатний для транспортування стан.

Опис приладу (див. зображенняА, стор. 02)

1 Гнучка ніжка штатива
2 Педаль для натягування пружини
3 Телескопічний подовжувач
4 Блокування / розблокування

5 Телескопічні штанги з розміткою з кроком 5 мм
6 Заглушка
7 Фіксуючий важіль
8 Фіксуючий гвинт Швидке налаштування (задня сторона)

9 Сильні крипільні магнети
10 Швидка настройка
11 Різь 1/4"
12 Кріпильний гвинт на 1/4"
13 Отвір для закріплення безпосередньо на стіну UK 47

1Кріплення на стіні

Почіпні вушка (13) уможливлюють безпосереднє кріплення на стіні.

2Кріплення на магнетних речах

Сильні кріпільні магнети (9) на задній стороні уможливлюють кріплення на магнетних речах.

Швидке налаштування дозволяє плавно відрегулювати положення приладу по висоті на стійці.

Небезпека впливу сильного магнітного поля

Сильні магнітні поля можуть спричинити шкідливий вплив на людей з електронними імплантатами (наприклад, з кардіостимуляторами) та на електромеханічні пристрої (наприклад, на карти з магнітним кодом, механічні годинники, точну механіку, жорсткі диски).

Необхідно враховувати і дотримуватися відповідних національних норм і положень щодо впливу сильних магнітних полів на людей, наприклад, у Федеративній Республіці Німеччині приписи галузевих страхових товариств BGV B11 §14 „Електромагнітні поля“.

Щоб уникнути перешкод через вплив магнітних полів, магніти завжди повинні знаходитися на відстані не менше 30 см від імплантатів і пристроїв.

Інструкція з технічного обслуговування та догляду

Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Зберігати пристрій у чистому, сухому місці.

Технічні дані (Право на технічні зміни збережене. 19W31)
Максимальна висота 330 см
Мінімальна висота 76 см
Максимальне навантаження 5 кг
Режим роботи	-10°C ... 50°C, Вологість повітря max.85% rН, без конденсації
Умови зберігання	-20°C ... 70°C, Вологість повітря max.80% rН
Вага	2200 г (Включаючи кріплення)
Розміри (Ш x В x Г) 200 x 800 x 200 мм

Нормативні вимоги ЄС й утилізація

CE

Цей пристрій задовольняє всім необхідним нормам щодо вільного обігу товарів в межах ЄС.

Механічні прилади, комплектуюче приладдя й пакування слід спрямовувати на екологічно доцільну переробку для видобутку з них цінної сировини. Інформацію щодо відповідних установ, які займаються утилізацією, можна отримати в органах місцевого самоврядування. На пунктах прийому використаних матеріалів необхідно дотримуватися відповідних вказівок щодо заходів безпеки та утилізації.

Виконуйте також наші додаткові вказівки, викладені в Інтернеті на сайті http://laserliner.com/info?an=AJA

!
