TelePod Plus - Tripé Laserliner - Manual de utilização gratuito

Tipo de produto	Tripé telescópico profissional
Marca	Laserliner
Modelo	TelePod Plus
Altura mínima	76 cm
Altura máxima	330 cm
Carga útil máxima	5 kg
Peso (com fixação)	2 200 g
Dimensões (dobrado)	200 x 800 x 200 mm
Temperatura de trabalho	-10°C a 50°C
Temperatura de armazenamento	-20°C a 70°C
Umidade relativa máx. (trabalho)	85 % rH, não condensante
Umidade relativa máx. (armazenamento)	80 % rH
Fixação do instrumento	Rosca 1/4"
Fixação na parede	Ilhó de fixação direta
Fixação magnética	Ímãs potentes na parte traseira
Material	Alumínio / aço (estimativa)
Ajuste de altura	Telescópico por estágios com trava
Pé	Flexível com pedal de tensionamento
Graduações	Barras telescópicas graduadas a cada 5 mm
Manutenção	Limpar com um pano levemente úmido, sem solvente
Utilização prevista	Para instrumentos de medição a laser com rosca 1/4"
Normas	Em conformidade com as normas da UE
Garantia	Consulte as condições online

Perguntas frequentes - TelePod Plus Laserliner

Que tipo de instrumento posso montar neste tripé?

O tripé TelePod Plus aceita qualquer instrumento de medição a laser equipado com uma rosca padrão de 1/4 de polegada, até uma carga máxima de 5 kg.

Como fixar o tripé na parede?

Use o ilhó de fixação direta (referência 13) localizado no suporte para aparafusar o tripé na parede. Certifique-se de que a superfície seja sólida.

Posso usar este tripé em superfícies metálicas?

Sim, graças aos ímãs potentes (referência 9) localizados na parte traseira, você pode fixar o tripé em qualquer objeto magnético. Mantenha uma distância de pelo menos 30 cm de implantes ou dispositivos sensíveis a campos magnéticos.

Como ajustar a altura do tripé?

Destrave as alavancas de travamento (referências 4 e 7), puxe ou empurre as barras telescópicas até a altura desejada e trave. O botão de ajuste rápido (referência 10) permite o posicionamento por estágios.

Quais são as precauções de segurança a serem seguidas?

Coloque sempre o tripé em uma superfície estável e nivelada para evitar tombamento. Não exceda a carga máxima de 5 kg. Evite vias de circulação não seguras e mantenha-o fora do alcance de crianças.

Como limpar e manter o tripé?

Use um pano levemente úmido para limpar os componentes. Nunca use solventes ou produtos abrasivos. Armazene em local seco e limpo.

Quais são as condições de uso recomendadas?

Temperatura de trabalho: de -10 °C a 50 °C, com umidade relativa máxima de 85% (não condensante). Para armazenamento: de -20 °C a 70 °C, umidade máx. 80%.

O tripé é fornecido com uma bolsa de transporte?

O manual não menciona bolsa incluída. Antes do transporte, remova o instrumento e dobre o tripé na posição de transporte.

Posso usar este tripé para outros tipos de dispositivos?

Sim, qualquer dispositivo com rosca 1/4 de polegada e que não exceda 5 kg pode ser montado. Exemplos: câmeras, níveis a laser, etc.

O que fazer em caso de peça defeituosa?

Consulte o manual para contatos de serviço pós-venda. O manual indica seguir a diretiva da UE para reciclagem e descarte. Para reparos, entre em contato com o serviço de atendimento ao cliente Laserliner.

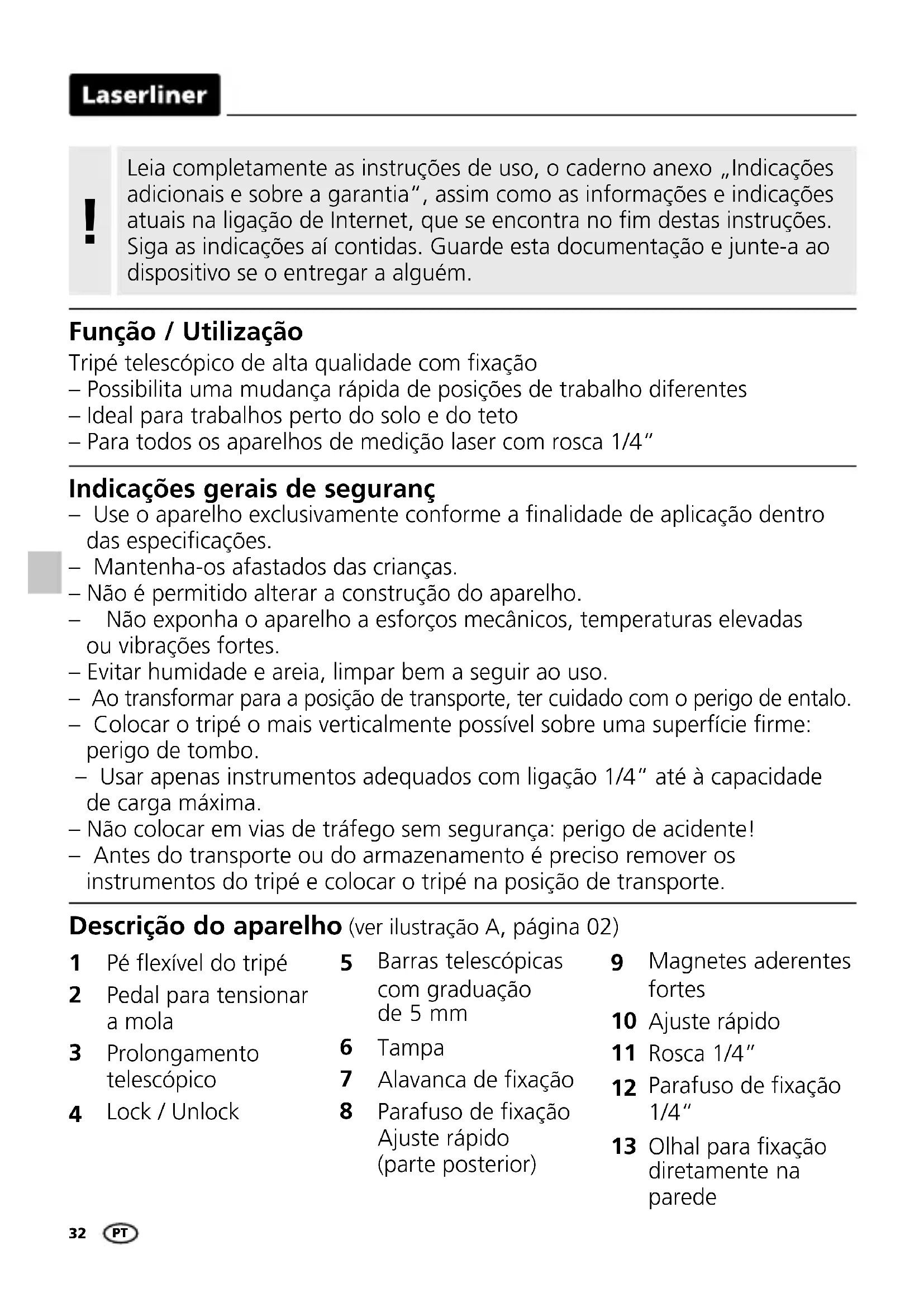

MANUAL DE UTILIZADOR TelePod Plus Laserliner

Leia completamente as instruções de uso, o caderno anexo „Indicações adicionais e sobre a garantia“, assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo se o entregar a alguém.

Função / Utilização

Tripé telescópico de alta qualidade com fixação

– Possibilita uma mudança rápida de posições de trabalho diferentes
- Ideal para trabalhos perto do solo e do teto
- Para todos os aparelhos de medição laser com rosca 1/4"

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Mantenha-os afastados das crianças.
  – Não é permitido alterar a construção do aparelho.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas ou vibrações fortes.
  – Evitar humidade e areia, limpar bem a seguir ao uso.
• Ao transformar para a posição de transporte, ter cuidado com o perigo de entalo.
• Colocar o tripé o mais verticalmente possível sobre uma superfície firme: perigo de tombo.
• Usar apenas instrumentos adequados com ligação 1/4" até à capacidade de carga máxima.
  – Não colocar em vias de tráfego sem segurança: perigo de acidente!
• Antes do transporte ou do armazenamento é preciso remover os instrumentos do tripé e colocar o tripé na posição de transporte.

Descrição do aparelho (ver ilustração A, página 02)

1 Pé flexível do tripé
2 Pedal para tensionar a mola
3 Prolongamento telescópico
4 Lock / Unlock

5 Barras telescópicas com graduação de 5 mm
6 Tampa
7 Alavanca de fixação
8 Parafuso de fixação Ajuste rápido (parte posterior)

9 Magnetes aderentes fortes
10 Ajuste rápido
11 Rosca 1/4"
12 Parafuso de fixação 1/4"
13 Olhal para fixação diretamente na parede

1 Fixação na parede

Os olhais (13) possibilitam a fixação direta em paredes.

2 Fixação em objetos magnéticos

Os magnetes aderentes fortes (9) na traseira permitem a fixação em objetos magnéticos.

Com o ajuste rápido, a postura do dispositivo pode ser posicionada gradualmente em altura.

Perigo devido a exposição a fortes campos magnéticos

Campos magnéticos fortes podem causar efeitos nocivos em pessoas com meios auxiliares ativos (p. ex., pacemakers) e em dispositivos eletromecânicos (p. ex., cartões magnéticos, relógios mecânicos, mecânica de precisão, discos rígidos).

Relativamente à influência de campos magnéticos fortes sobre as pessoas, devem ser consideradas as respetivas disposições e regulamentos nacionais, como por exemplo, o regulamento BGV B11 §14 „Campos eletromagnéticos“ na República Federal da Alemanha.

Para evitar influências nocivas, mantenha ímanes a uma distância de, pelo menos, 30 cm dos implantes e dispositivos em perigo.

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Armazene o aparelho num lugar limpo e seco.

Dados técnicos (sujeito a alterações técnicas. 19W31)
Altura máx. 330 cm
Altura mín. 76 cm
Carga máx. 5 kg
Condições de trabalho	-10°C ... 50°C, Humidade de ar máx.85% rH, sem condensação
Condições de armazenamento	-20°C ... 70°C, Humidade de ar máx.80% rH
Peso 2200 g (incl. fixação)
Dimensões (L x A x P) 200 x 800 x 200 mm

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Aparelhos mecânicos, acessórios e embalagens devem ser conduzidos para um sistema de reciclagem ambientalmente correto, para que sejam recuperadas matérias-primas com valor. Informe-se junto das autoridades municipais locais sobre as respetivas instalações de gestão de resíduos e observe as respetivas indicações de eliminação e segurança nos pontos de recolha.

Por favor, cumpra também as nossas indicações adicionais atuais na Internet, em http://laserliner.com/info?an=AJA

!
