TelePod Plus - Statief Laserliner - Gratis gebruiksaanwijzing en handleiding

Producttype	Professioneel telescopisch statief
Merk	Laserliner
Model	TelePod Plus
Minimale hoogte	76 cm
Maximale hoogte	330 cm
Maximaal draagvermogen	5 kg
Gewicht (met bevestiging)	2 200 g
Afmetingen (ingeklapt)	200 x 800 x 200 mm
Werktemperatuur	-10°C tot 50°C
Opslagtemperatuur	-20°C tot 70°C
Max. relatieve luchtvochtigheid (werken)	85 % rv, niet condenserend
Max. relatieve luchtvochtigheid (opslag)	80 % rv
Bevestiging instrument	Schroefdraad 1/4"
Wandbevestiging	Direct bevestigingsoog
Magnetische bevestiging	Krachtige magneten aan de achterzijde
Materiaal	Aluminium / staal (schatting)
Hoogteverstelling	Telescopisch met vergrendeling in stappen
Voet	Flexibel met aanspanningspedaal
Schaalverdelingen	Telescopische staven met schaalverdeling om de 5 mm
Onderhoud	Reinigen met een licht vochtige doek, zonder oplosmiddelen
Beoogd gebruik	Voor lasermeetinstrumenten met schroefdraad 1/4"
Normen	Conform EU-normen
Garantie	Raadpleeg de voorwaarden online

Veelgestelde vragen - TelePod Plus Laserliner

Welk type instrument kan ik op dit statief monteren?

Het TelePod Plus statief accepteert elk lasermeetinstrument met een standaard schroefdraad van 1/4 inch, tot een maximaal draagvermogen van 5 kg.

Hoe bevestig ik het statief aan de muur?

Gebruik het directe bevestigingsoog (markering 13) op de beugel om het statief aan de muur te schroeven. Zorg ervoor dat het oppervlak stevig is.

Kan ik dit statief op metalen oppervlakken gebruiken?

Ja, dankzij de krachtige magneten (markering 9) aan de achterzijde kunt u het statief op elk magnetisch object bevestigen. Houd een afstand van ten minste 30 cm aan van implantaten of apparaten die gevoelig zijn voor magnetische velden.

Hoe stel ik de hoogte van het statief in?

Ontgrendel de vergrendelingshendels (markering 4 en 7), trek of duw de telescopische staven tot de gewenste hoogte en vergrendel ze. De snelle stelknop (markering 10) maakt stapsgewijs positioneren mogelijk.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Plaats het statief altijd op een stabiele en waterpas ondergrond om kantelen te voorkomen. Overschrijd de maximale belasting van 5 kg niet. Vermijd onbeveiligde verkeersroutes en bewaar het buiten bereik van kinderen.

Hoe reinig en onderhoud ik het statief?

Gebruik een licht vochtige doek om de onderdelen te reinigen. Gebruik nooit oplosmiddelen of schurende producten. Bewaar het op een droge en schone plaats.

Wat zijn de aanbevolen gebruiksomstandigheden?

Werktemperatuur: van -10 °C tot 50 °C, met een maximale relatieve luchtvochtigheid van 85% (niet condenserend). Voor opslag: van -20 °C tot 70 °C, max. luchtvochtigheid 80%.

Wordt het statief met een transporttas geleverd?

De handleiding vermeldt geen meegeleverde tas. Verwijder vóór transport het instrument en klap het statief in de transportpositie.

Kan ik dit statief voor andere soorten apparaten gebruiken?

Ja, elk apparaat met een 1/4 inch schroefdraad en niet zwaarder dan 5 kg kan worden gemonteerd. Voorbeelden: camera's, laserniveaus, enz.

Wat te doen bij een defect onderdeel?

Raadpleeg de handleiding voor contactgegevens van de klantenservice. De handleiding geeft aan dat u de EU-richtlijn voor recycling en afvoer moet volgen. Neem voor reparaties contact op met de klantenservice van Laserliner.

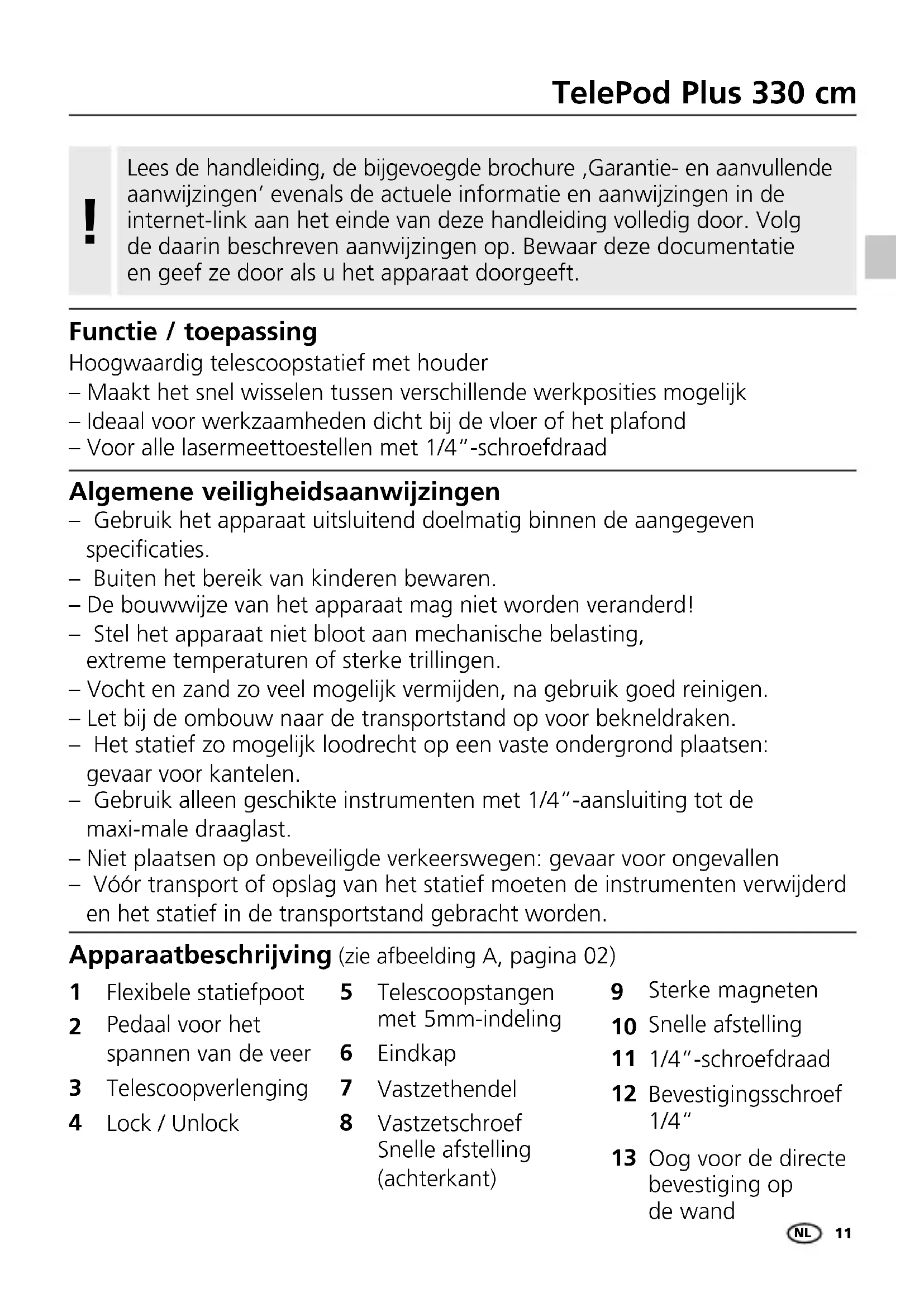

GEBRUIKSAANWIJZING TelePod Plus Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

Hoogwaardig telescoopstatief met houder

• Maakt het snel wisselen tussen verschillende werkpositions mogelijk
• Ideaal voor werkzaamheden dicht bij de vloer of het plafond
  – Voor alle lasermeettoestellen met 1/4"-schroefdraad

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparaat mag niet worden veranderd!
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen of sterke trillingen.
• Vocht en zand zo veel mogelijk vermijden, na gebruik goed reinigen.
• Let bij de ombouw naar de transportstand op voor bekneldraken.
• Het statief zo mogelijk loodrecht op een vaste ondergrond plaatsen: gevaar voor kantelen.
• Gebruik alleen geschikte instrumenten met 1/4"-aansluiting tot de maxi-male draaglast.
• Niet plaatsen op onbeveiligde verkeerswegen: gevaar voor ongevallen
• Vóór transport of opslag van het statief moeten de instrumenten verwijderd en het statief in de transportstand gebracht worden.

Apparaatbeschrijving (zie afbeelding A, pagina 02)

1 Flexibele statiefpoot
2 Pedaal voor het spannen van de veer
3 Telescoopverlenging
4 Lock / Unlock

5 Telescoopstangen met 5mm-indeling
6 Eindkap
7 Vastzethendel
8 Vastzetschroef Snelle afstelling (achterkant)

9 Sterke magneten
10 Snelle afstelling
11 1/4"-schroefdraad
12 Bevestigingsschroef 1/4"
13 Oog voor de directe bevestiging op de wand

1Bevestiging op de wand

Met behulp van de ogen (13) is een directe bevestiging op de wand mogelijk.

2Bevestiging op magnetische voorwerpen

Door de sterke magneten (9) aan de achterzijde is een bevestiging op magnetische voorwerpen mogelijk.

Met de snelle afstelling kan het apparaat stap voor stap in de hoogte worden versteld.

Gevaar door krachtige magnetische velden

Krachtige magnetische velden kunnen schadelijke invloeden hebben op personen met actieve implantaten (bijv. pacemakers) alsmede op elektromechanische apparaten (bijv magneetkaarten, mechanischen horloges, fijne mechanische apparatuur, harde schijven).

Met het oog op het effect van krachtige magnetische velden op personen dienen de desbetreffende nationale bepalingen en voorschriften te worden nageleefd, in de Bondsrepubliek Duitsland bijvoorbeeld het voorschrift van de wettelijke ongevallenverzekering BGV B11 §14 „Elektromagnetische Felder“ (elektromagnetische velden).

Om storende effecten te voorkomen, dient u de magneten altijd op een afstand van ten minste 30 cm van de bedreigde implantaten en apparaten te houden.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens(Technische veranderingen voorbehouden. 19W31)
Max. hoogte 330 cm
Min. hoogte 76 cm
Max. nuttige last 5 kg
Werkomstandigheden	-10°C ... 50°C, Luchtvochtigheid max.85% rH, niet-condenserend
Opslagvoorwaarden	-20°C ... 70°C, Luchtvochtigheid max.80% rH
Gewicht 2200 g (incl. houder)
Afmetingen (B x H x D) 200 x 800 x 200 mm

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Mechanische apparaten, toebehoren en verpakkingen moeten milieuvriendelijk gerecycled worden, zodat de waardevolle grondstoffen kunnen worden teruggewonnen. Informeer bij uw gemeente naar dienovereenkomstige inzamelpunten en neem de van toepassing zijnde afvoer- en veiligheidsinstructies op de inzamelpunten in acht.

Wij verwijzen ook naar onze actuele aanvullende aanwijzingen in het internet onder http://laserliner.com/info?an=AJA

!
