TelePod Plus - Statyw Laserliner - Bezpłatna instrukcja obsługi

Rodzaj produktu	Profesjonalny statyw teleskopowy
Marka	Laserliner
Model	TelePod Plus
Minimalna wysokość	76 cm
Maksymalna wysokość	330 cm
Maksymalne obciążenie	5 kg
Waga (z mocowaniem)	2 200 g
Wymiary (złożony)	200 x 800 x 200 mm
Temperatura pracy	od -10°C do 50°C
Temperatura przechowywania	od -20°C do 70°C
Maksymalna wilgotność względna (praca)	85 % rH, bez kondensacji
Maksymalna wilgotność względna (przechowywanie)	80 % rH
Mocowanie instrumentu	Gwint 1/4"
Mocowanie ścienne	Bezpośrednie ucho montażowe
Mocowanie magnetyczne	Silne magnesy z tyłu
Materiał	Aluminium / stal (szacunkowo)
Regulacja wysokości	Teleskopowa stopniowa z blokadą
Noga	Elastyczna z pedałem napinania
Podziałka	Teleskopowe pręty z podziałką co 5 mm
Konserwacja	Czyścić lekko wilgotną szmatką, bez rozpuszczalników
Przeznaczenie	Do laserowych przyrządów pomiarowych z gwintem 1/4"
Normy	Zgodne z normami UE
Gwarancja	Sprawdź warunki online

Często zadawane pytania - TelePod Plus Laserliner

Jaki typ instrumentu mogę zamontować na tym statywie?

Statyw TelePod Plus obsługuje każdy laserowy przyrząd pomiarowy wyposażony w standardowy gwint 1/4 cala, o maksymalnym obciążeniu 5 kg.

Jak przymocować statyw do ściany?

Użyj bezpośredniego ucha montażowego (oznaczenie 13) znajdującego się na wsporniku, aby przykręcić statyw do ściany. Upewnij się, że powierzchnia jest solidna.

Czy mogę używać tego statywu na powierzchniach metalowych?

Tak, dzięki silnym magnesom (oznaczenie 9) umieszczonym z tyłu, można przymocować statyw do dowolnego magnetycznego przedmiotu. Zachowaj odległość co najmniej 30 cm od implantów lub urządzeń wrażliwych na pola magnetyczne.

Jak wyregulować wysokość statywu?

Odblokuj dźwignie blokady (oznaczenia 4 i 7), pociągnij lub popchnij teleskopowe pręty do żądanej wysokości, a następnie zablokuj. Pokrętło szybkiej regulacji (oznaczenie 10) umożliwia stopniowe pozycjonowanie.

Jakie środki ostrożności należy zachować?

Zawsze umieszczaj statyw na stabilnej i równej powierzchni, aby zapobiec przewróceniu. Nie przekraczaj maksymalnego obciążenia 5 kg. Unikaj niezabezpieczonych dróg komunikacyjnych i przechowuj go poza zasięgiem dzieci.

Jak czyścić i konserwować statyw?

Użyj lekko wilgotnej szmatki do czyszczenia elementów. Nigdy nie używaj rozpuszczalników ani środków ściernych. Przechowuj w suchym i czystym miejscu.

Jakie są zalecane warunki użytkowania?

Temperatura pracy: od -10 °C do 50 °C, przy maksymalnej wilgotności względnej 85% (bez kondensacji). Do przechowywania: od -20 °C do 70 °C, maks. wilgotność 80%.

Czy statyw jest dostarczany z torbą transportową?

Instrukcja nie wspomina o dołączonej torbie. Przed transportem usuń instrument i złóż statyw w pozycję transportową.

Czy mogę używać tego statywu do innych typów urządzeń?

Tak, każde urządzenie z gwintem 1/4 cala i nie przekraczające 5 kg może być zamontowane. Przykłady: kamery, poziomice laserowe itp.

Co zrobić w przypadku wadliwej części?

Sprawdź instrukcję w celu uzyskania informacji kontaktowych serwisu. Instrukcja nakazuje przestrzeganie dyrektywy UE dotyczącej recyklingu i utylizacji. W przypadku napraw skontaktuj się z działem obsługi klienta Laserliner.

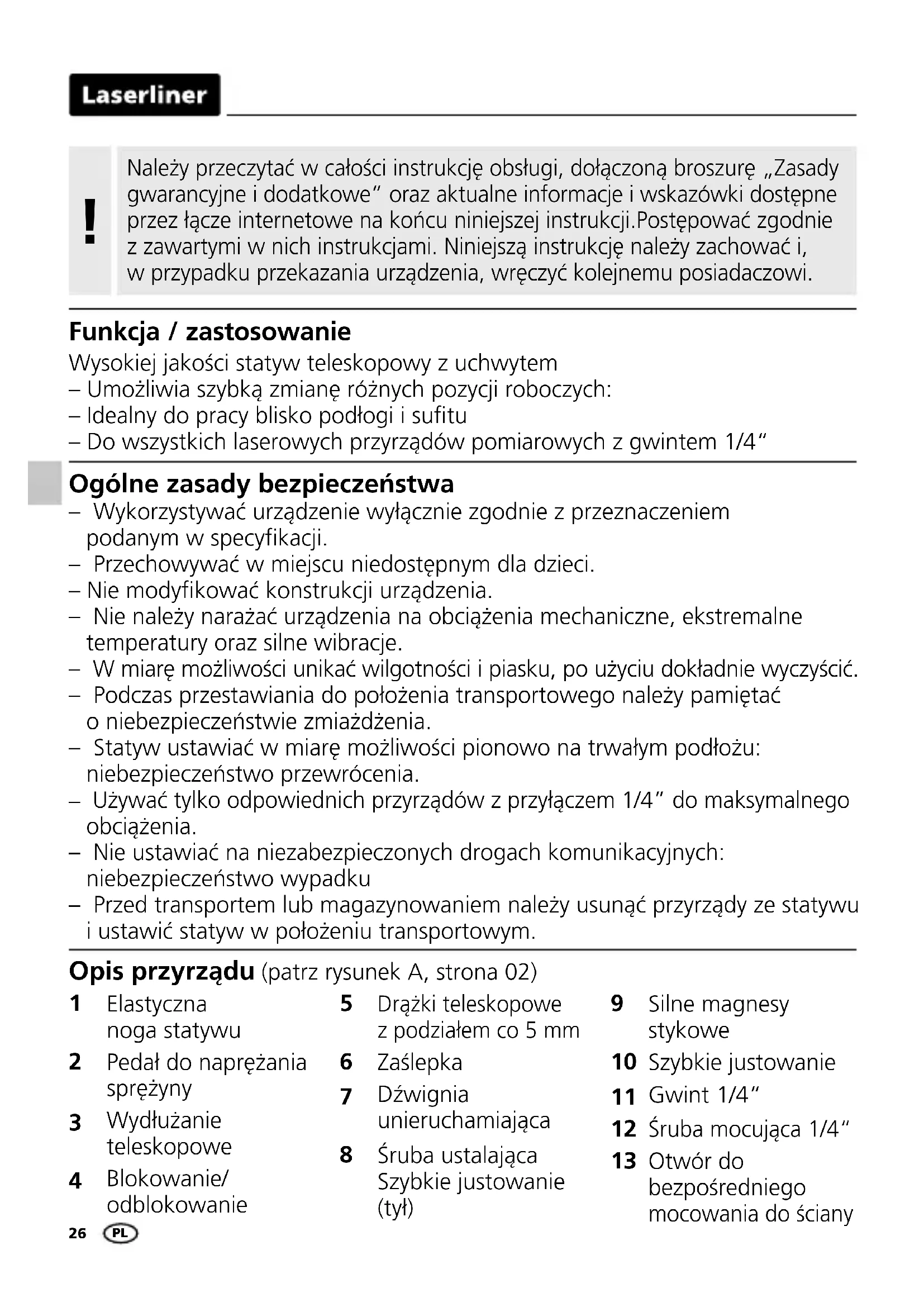

INSTRUKCJA OBSŁUGI TelePod Plus Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszą instrukcję należy zachować i, w przypadku przekazania urządzenia, wręczyć kolejnemu posiadaczowi.

Funkcja / zastosowanie

Wysokiej jakości statyw teleskopowy z uchwytem

– Umożliwia szybką zmianę różnych pozycji roboczych:
– Idealny do pracy blisko podłogi i sufitu
- Do wszystkich laserowych przyrządów pomiarowych z gwintem 1/4"

Ogólne zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem podanym w specyfikacji.
  – Przechowywać w miejscu niedostępnym dla dzieci.
  – Nie modyfikować konstrukcji urządzenia.
  – Nie należy narażać urządzenia na obciążenia mechaniczne, ekstremalne temperatury oraz silne wibracje.
  – W miarę możliwości unikać wilgotności i piasku, po użyciu dokładnie wyczyścić.
• Podczas przestawiania do położenia transportowego należy pamiętać o niebezpieczeństwie zmiażdżenia.
• Statyw ustawiać w miarę możliwości pionowo na trwałym podłożu: niebezpieczeństwo przewrócenia.
• Używać tylko odpowiednich przyrządów z przyłączem 1/4" do maksymalnego obciążenia.
  – Nie ustawiać na niezabezpieczonych drogach komunikacyjnych: niebezpieczeństwo wypadku
  – Przed transportem lub magazynowaniem należy usunąć przyrządy ze statywu i ustawić statyw w położeniu transportowym.

Opis przyrządu (patrz rysunek A, strona 02)

1 Elastyczna noga statywu
2 Pedał do naprężania sprężyny
3 Wydłużanie teleskopowe
4 Blokowanie/odblokowanie

5 Drążki teleskopowe z podziałem co 5 mm
6 Zaślepka
7 Dźwignia unieruchamiająca
8 Śruba ustalająca Szybkie justowanie (tył)

9 Silne magnesy stykowe
10 Szybkie justowanie
11 Gwint 1/4"
12 Śruba mocująca 1/4"
13 Otwór do bezpośredniego mocowania do ściany

Mocowanie do ściany

Otwory (13) umożliwiają bezpośrednie mocowanie do ścian.

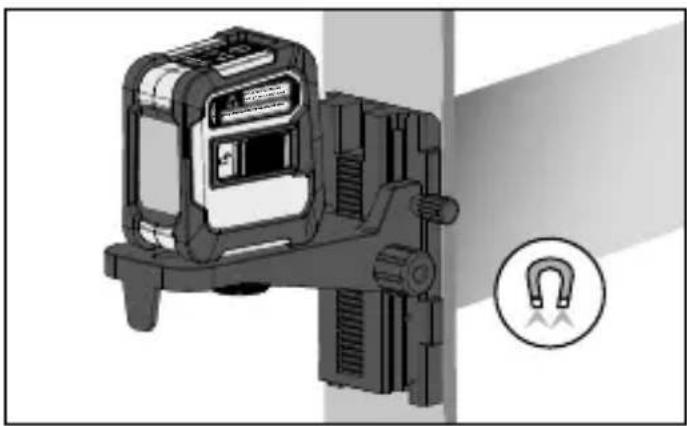

2Mocowanie do magnetycznych przedmiotów

Silne magnesy stykowe (9) na tylnej stronie umożliwiają mocowanie do magnetycznych przedmiotów.

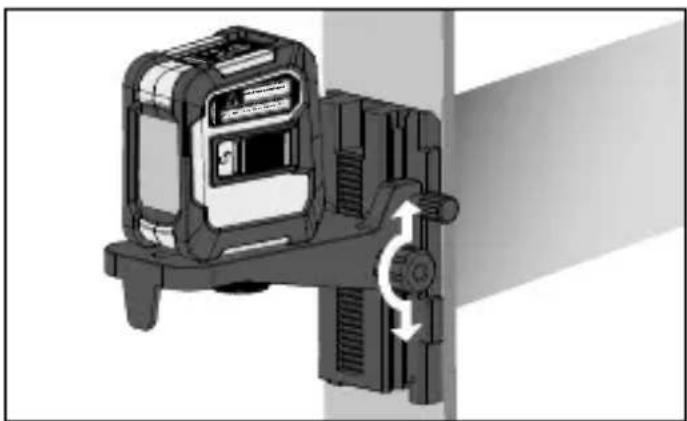

Za pomocą szybkiego justowania można bezstopniowo ustawić wysokość urządzenia na stojaku.

Zagrożenie spowodowane silnymi polami magnetycznymi

Silne pola magnetyczne mogą mieć szkodliwy wpływ na osoby z aktywnymi implantami (np. rozrusznikami serca) oraz na urządzenia elektromechaniczne (np. karty magnetyczne, zegarki mechaniczne, precyzyjne urządzenia mechaniczne, twarde dyski).

W odniesieniu do wpływu silnych pół magnetycznych na osoby należy przestrzegać odpowiednich przepisów i regulacji krajowych, np. w Niemczech regulacji BGV B11 §14 „Pola elektromagnetyczne”.

Aby uniknąć zakłóceń, należy zawsze trzymać magnesy w odległości co najmniej 30 cm od zagrożonych implantów i urządzeń.

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przechowywać urządzenie w czystym, suchym miejscu.

Dane Techniczne (Zmiany zastrzeżone. 19W31)
Maks. wysokość 330 cm
Min. wysokość 76 cm
Maks. ciężar użyteczny 5 kg
Warunki pracy	-10°C ... 50°C, Wilgotność powietrza maks. 85% wilgotności względnej, bez skraplania
Warunki przechowywania	-20°C ... 70°C, Wilgotność powietrza maks. 80% wilgotności względnej
Masa 2200 g (z uchwytem)
Wymiary (szer. x wys. x gł.) 200 x	800 x 200 mm

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Urządzenia mechaniczne, akcesoria i opakowania należy oddać do odpowiedniego recyklingu umożliwiającego odzyskanie surowców wtórnych. Informacje na temat systemów utylizacji należy uzyskać w swojej gminie. Należy przestrzegać zasad utylizacji i bezpieczeństwa obowiązujących w punktach przyjmowania.

Prosimy przestrzegać też aktualnych przepisów dodatkowych w internecie na stronie http://laserliner.com/info?an=AJA

!
