TelePod Plus - Jalusta Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ammattimainen teleskooppijalusta
Merkki	Laserliner
Malli	TelePod Plus
Vähimmäiskorkeus	76 cm
Enimmäiskorkeus	330 cm
Suurin hyötykuorma	5 kg
Paino (kiinnittimen kanssa)	2 200 g
Mitat (koottuna)	200 x 800 x 200 mm
Käyttölämpötila	-10 °C - 50 °C
Varastointilämpötila	-20 °C - 70 °C
Suurin suhteellinen kosteus (käyttö)	85 % suht. kosteus, ei tiivistyvä
Suurin suhteellinen kosteus (varastointi)	80 % suht. kosteus
Laitteen kiinnitys	1/4" kierre
Seinäkiinnitys	Suora kiinnityslenkki
Magneettikiinnitys	Voimakkaat magneetit takana
Materiaali	Alumiini / teräs (arvio)
Korkeussäätö	Teleskooppinen porraslukituksella
Jalka	Joustava jännityspolkimella
Asteikot	Teleskooppitangot asteikolla 5 mm välein
Huolto	Puhdista kevyesti kostealla liinalla, ilman liuottimia
Käyttötarkoitus	Lasermittauslaitteille, joissa 1/4" kierre
Standardit	EU-standardien mukainen
Takuu	Katso ehdot verkosta

Usein kysytyt kysymykset - TelePod Plus Laserliner

Millaisen laitteen voin asentaa tähän jalustaan?

TelePod Plus -jalusta hyväksyy kaikki lasermittauslaitteet, joissa on 1/4 tuuman vakiokierre, enintään 5 kg:n kuormaan asti.

Kuinka kiinnitän jalustan seinään?

Käytä suoraa kiinnityslenkkiä (merkintä 13), joka sijaitsee tuessa, ruuvaaksesi jalustan seinään. Varmista, että pinta on tukeva.

Voinko käyttää tätä jalustaa metallipinnoilla?

Kyllä, voimakkaiden magneettien (merkintä 9) ansiosta takana voit kiinnittää jalustan mihin tahansa magneettiseen esineeseen. Pidä vähintään 30 cm:n etäisyys implanteista tai magneettikentille herkistä laitteista.

Kuinka säädän jalustan korkeutta?

Avaa lukitusvivut (merkinnät 4 ja 7), vedä tai työnnä teleskooppitankoja haluttuun korkeuteen ja lukitse. Pikasäätöpyörä (merkintä 10) mahdollistaa porrasmaisen asemoinnin.

Mitä turvatoimia on noudatettava?

Aseta jalusta aina vakaalle ja tasaiselle alustalle kaatumisen estämiseksi. Älä ylitä enimmäiskuormaa 5 kg. Vältä turvattomia kulkureittejä ja säilytä lasten ulottumattomissa.

Kuinka puhdistan ja huollan jalustaa?

Käytä kevyesti kosteaa liinaa osien puhdistamiseen. Älä koskaan käytä liuottimia tai hankaavia aineita. Säilytä kuivassa ja puhtaassa paikassa.

Mitkä ovat suositellut käyttöolosuhteet?

Käyttölämpötila: -10 °C - 50 °C, suurin suhteellinen kosteus 85 % (ei tiivistyvä). Varastointi: -20 °C - 70 °C, kosteus enintään 80 %.

Toimitetaanko jalustan mukana kantolaukku?

Käyttöohjeessa ei mainita laukun sisältymistä. Ennen kuljetusta irrota laite ja taita jalusta kuljetusasentoon.

Voinko käyttää tätä jalustaa muuntyyppisille laitteille?

Kyllä, mikä tahansa laite, jossa on 1/4 tuuman kierre ja joka painaa enintään 5 kg, voidaan asentaa. Esimerkkejä: kamerat, lasertasot jne.

Mitä tehdä, jos osa on viallinen?

Katso käyttöohjeesta huoltopalvelun yhteystiedot. Ohjeessa kehotetaan noudattamaan EU-direktiiviä kierrätyksen ja hävittämisen osalta. Korjauksia varten ota yhteyttä Laserlinerin asiakaspalveluun.

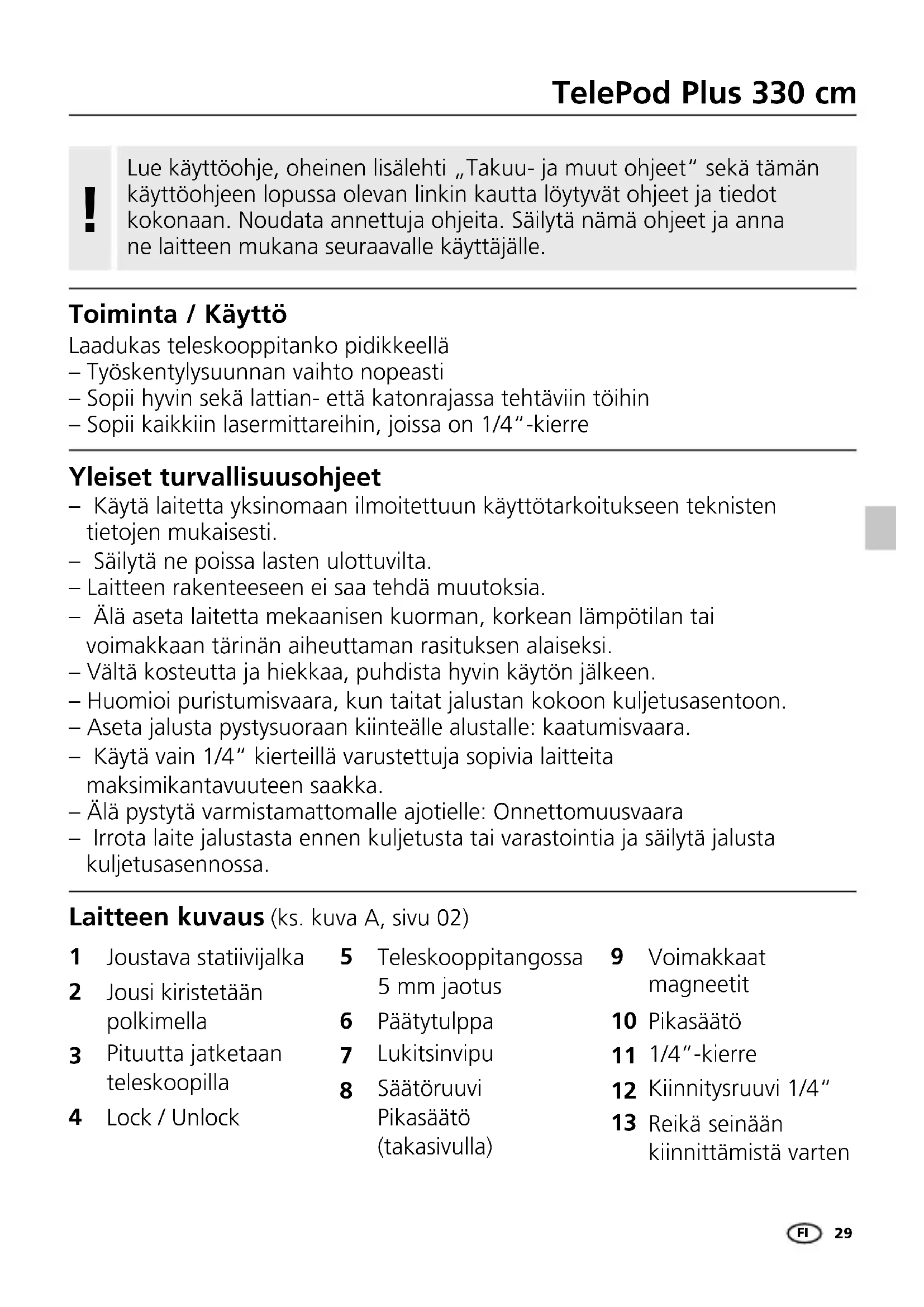

KÄYTTÖOHJE TelePod Plus Laserliner

Lue käyttöohje, oheinen lisälehti „Takuu- ja muut ohjeet“ sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käyttäjälle.

Toiminta / Käyttö

Laadukas teleskooppitanko pidikkeellä

– Työskentylysuunnan vaihto nopeasti
– Sopii hyvin sekä lattian- että katonrajassa tehtäviin töihin
– Sopii kaikkiin lasermittareihin, joissa on 1/4"-kierre

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
  – Säilytä ne poissa lasten ulottuvilta.
  – Laitteen rakenteeseen ei saa tehdä muutoksia.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
  – Vältä kosteutta ja hiekkaa, puhdista hyvin käytön jälkeen.
  – Huomioi puristumisvaara, kun taitat jalustan kokoon kuljetusasentoon.
  – Aseta jalusta pystysuoraan kiinteälle alustalle: kaatumisvaara.
• Käytä vain 1/4" kierteillä varustettuja sopivia laitteita maksimikantavuuteen saakka.
  – Älä pystytä varmistamattomalle ajotielle: Onnettomuusvaara
• Irrota laite jalustasta ennen kuljetusta tai varastointia ja säilytä jalusta kuljetusasennossa.

Laitteen kuvaus (ks. kuva A, sivu 02)

1 Joustava statiivijalka
2 Jousi kiristetään polkimella
3 Pituutta jatketaan teleskoopilla
4 Lock / Unlock

5 Teleskooppitangossa 5 mm jaotus
6 Päätytulppa
7 Lukitsinvipu
8 Säätöruuvi Pikasäätö (takasivulla)

9 Voimakkaat magneetit

10 Pikasäätö
11 1/4"-kierre
12 Kiinnitysruuvi 1/4"
13 Reikä seinään kiinnittämistä varten

1 Kiinnittäminen seinään

Reiät (13) ovat seinään kiinnittämistä varten.

2 Kiinnittäminen magneettiseen pintaan

Takasivulla olevat voimakkaat magneetit (9) kiinnittävät pidikkeen magneettiseen pintaan.

Laitteen korkeutta pitimessä voidaan säätää portaittain pikasäädön avulla.

Voimakas magneettikenttä aiheuttaa vaaran

Voimakkaat magneettikentät saattavat vahingoittaa apulaitteita (esim. sydämentahdistinta) käyttäviä henkilöitä ja sähkölaitteita (esim. magneettikortti, mekaaninen kello, hienomekaaninen laite, kiintolevy). Noudata maakohtaisia turvallisuusohjeita, jotka koskevat voimakkaiden sähkömagneettisten kenttien ihmisille aiheuttamien vaarojen välttämistä. Saksassa tämä on BGV B11 §14 „Elektromagnetische Felder“ (Sähkömagneettiset kentät).

Häiriöiden välttämiseksi pidä magneetti vähintään 30 cm päässä implantista tai muusta häiriöherkästä laitteesta.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Säilytä laite puhtaassa ja kuivassa paikassa.

Tekniset tiedot (Tekniset muutokset mahdollisia. 19W31)
Maks. korkeus 330 cm
Min. korkeus 76 cm
Maks. kantavuus 5 kg
Käyttöympäristö	-10°C ... 50°C, Ilmankosteus maks.85% rH, ei kondensoituva
Varastointiolosuhteet -20°C ... 70°C, Ilmankosteus maks. 80% rH
Paino 2200 g (sis. pidikkeen)
Mitat (L x K x S) 200 x 800 x 200 mm

EY-määräykset ja hävittäminen

CE

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Mekaaniset laitteet, lisätarvikkeet ja niiden pakkaukset on kerättävä talteen kierrätystä ja arvokkaiden raaka-aineiden talteenottoa varten. Saat kierrättämistä koskevia lisätietoja paikkakuntasi ympäristökeskuksesta. Noudata keräyspisteen antamia hävittämis- ja turvallisuusohjeita.

Katso myös ajantasaiset ohjeemme internetistä http://laserliner.com/info?an=AJA

!
