Produkttype	Professionelt teleskopstativ
Mærke	Laserliner
Model	TelePod Plus
Minimumshøjde	76 cm
Maksimalhøjde	330 cm
Maksimal nyttelast	5 kg
Vægt (med beslag)	2 200 g
Mål (sammenklappet)	200 x 800 x 200 mm
Driftstemperatur	-10°C til 50°C
Opbevaringstemperatur	-20°C til 70°C
Maks. relativ luftfugtighed (arbejde)	85 % rH, ikke-kondenserende
Maks. relativ luftfugtighed (opbevaring)	80 % rH
Instrumentbeslag	1/4" gevind
Vægbeslag	Direkte monteringsøje
Magnetisk beslag	Kraftige magneter på bagsiden
Materiale	Aluminium / stål (estimat)
Højdejustering	Teleskopisk i trin med låsning
Fod	Fleksibel med spændpedal
Inddelinger	Teleskopstænger inddelt hver 5 mm
Vedligeholdelse	Rengør med en let fugtig klud, uden opløsningsmiddel
Tilsigtet anvendelse	Til lasermåleinstrumenter med 1/4" gevind
Standarder	Overholder EU-standarder
Garanti	Se betingelser online

Ofte stillede spørgsmål - TelePod Plus Laserliner

Hvilken type instrument kan jeg montere på dette stativ?

TelePod Plus-stativet accepterer ethvert lasermåleinstrument med et standard 1/4 tomme gevind, op til en maksimal belastning på 5 kg.

Hvordan fastgør jeg stativet til væggen?

Brug det direkte monteringsøje (mærke 13) på beslaget til at skrue stativet fast på væggen. Sørg for, at overfladen er solid.

Kan jeg bruge dette stativ på metaloverflader?

Ja, takket være de kraftige magneter (mærke 9) på bagsiden kan du fastgøre stativet på enhver magnetisk genstand. Hold mindst 30 cm afstand til implantater eller enheder, der er følsomme over for magnetfelter.

Hvordan justerer jeg stativets højde?

Lås låsehåndtagene op (mærke 4 og 7), træk eller skub teleskopstængerne til den ønskede højde, og lås derefter. Hurtigjusteringshjulet (mærke 10) giver mulighed for trinvis positionering.

Hvilke sikkerhedsforanstaltninger skal overholdes?

Placer altid stativet på en stabil og vandret overflade for at undgå væltning. Overskrid ikke den maksimale belastning på 5 kg. Undgå usikrede gangarealer og opbevar det utilgængeligt for børn.

Hvordan rengør og vedligeholder jeg stativet?

Brug en let fugtig klud til at rengøre komponenterne. Brug aldrig opløsningsmidler eller slibende produkter. Opbevar det på et tørt og rent sted.

Hvad er de anbefalede brugsbetingelser?

Driftstemperatur: fra -10 °C til 50 °C, med maksimal relativ luftfugtighed på 85 % (ikke-kondenserende). Opbevaring: fra -20 °C til 70 °C, maks. luftfugtighed 80 %.

Følger der en transporttaske med stativet?

Vejen nævner ikke en medfølgende taske. Før transport skal du fjerne instrumentet og folde stativet sammen til transportposition.

Kan jeg bruge dette stativ til andre typer enheder?

Ja, enhver enhed med et 1/4 tomme gevind og ikke over 5 kg kan monteres. Eksempler: kameraer, laserniveauer osv.

Hvad gør jeg, hvis en del er defekt?

Se i manualen efter kontaktoplysninger til kundeservice. Vejen angiver, at EU-direktivet for genbrug og bortskaffelse skal overholdes. Kontakt Laserliners kundeservice for reparationer.

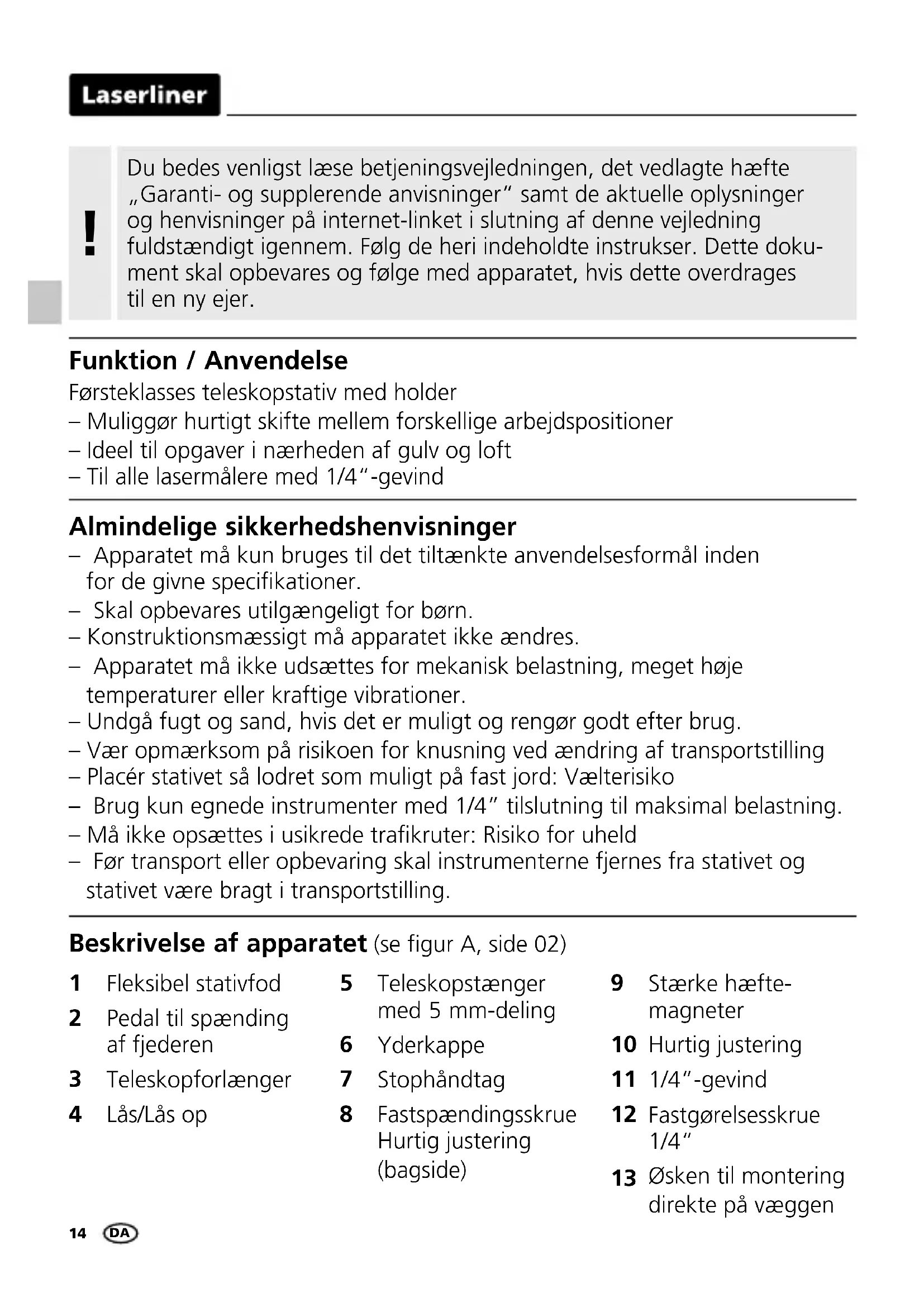

BRUGSANVISNING TelePod Plus Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

Funktion / Anvendelse

Førsteklasses teleskopstativ med holder

– Muliggør hurtigt skifte mellem forskellige arbejdspositioner
– Ideel til opgaver i nærheden af gulv og loft
– Til alle lasermålere med 1/4"-gevind

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Skal opbevares utilgængeligt for børn.
• Konstruktionsmæssigt må apparatet ikke ændres.
• Apparatet må ikke udsættes for mekanisk belastning, meget høje temperaturer eller kraftige vibrationer.
  – Undgå fugt og sand, hvis det er muligt og rengør godt efter brug.
  – Vær opmærksom på risikoen for knusning ved ændring af transportstilling
• Placér stativet så lodret som muligt på fast jord: Vælterisiko
• Brug kun egnede instrumenter med 1/4" tilslutning til maksimal belastning.
  – Må ikke opsættes i usikrede trafikruter: Risiko for uheld
• Før transport eller opbevaring skal instrumenterne fjernes fra stativet og stativet være bragt i transportstilling.

Beskrivelse af apparatet (se figur A, side 02)

1 Fleksibel stativfod
2 Pedal til spænding af fjederen
3 Teleskopforlænger
4 Lås/Lås op

5 Teleskopstænger med 5 mm-deling
6 Yderkappe
7 Stophåndtag
8 Fastspændingsskrue Hurtig justering (bagside)

9 Stærke hæfte- magneter
10 Hurtig justering
11 1/4"-gevind
12 Fastgørelsesskrue 1/4"
13 ∅sken til montering direkte på væggen

1Montering direkte på væggen

∅sknerne (13) muliggør direkte fastgørelse på vægge.

2 Fastgørelse på magnetiske genstande

De stærke hæftemagneter (9) på bagsiden muliggør fastgørelse på magnetiske genstande.

Med den hurtige justering kan apparatet i holderen trinvist positioneres i højden.

Fare pga. stærke magnetfelter

Stærke magnetfelter kan have skadelige virkninger på personer med implantater (fx pacemakere) og på elektromekaniske apparater (fx magnetkort, mekaniske ure, finmekanik, harddiske).

Med hensyn til stærke magnetfelters virkning på personer skal man iagttage de relevante nationale regler og bestemmelser; dette vil fx i Tyskland sige brancheforeningens forskrift BGV B11 §14 „Elektromagnetiske felter“.

For at undgå generende påvirkninger skal man altid holde magneterne i en afstand på mindst 30 cm fra enhver form for følsomme implantater og apparater.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Apparatet skal opbevares på et rent og tørt sted.

Tekniske data (Forbehold for tekniske ændringer. 19W31)
Maks. højde 330 cm
Min. højde 76 cm
Maks. nyttelast 5 kg
Arbejdsbetingelser	-10°C ... 50°C, Luftfugtighed maks.85% rH, ikke-kondenserende
Opbevaringsbetingelser	-20°C ... 70°C, Luftfugtighed maks.80% rH
Vægt 2200 g (inkl. holder)
Mål (b x h x l) 200 x 800 x 200 mm

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Mekaniske enheder, tilbehør og emballage skal afleveres til miljømæssigt korrekt genbrug men henblik på genindvinding af værdifulde råstoffer. Kontakt venligst din kommune vedr. passendebortskaffelsesmuligheder, og overhold de respektive bortskaffelses- og sikkerhedsanvisninger på indsamlingsstederne.

Vær også opmærksom på vore aktuelle supplerende anvisninger på Internettet på http://laserliner.com/info?an=AJA

!
