TelePod Plus - Stojalo Laserliner - Brezplačna navodila za uporabo

Vrsta izdelka	Profesionalni teleskopski stojalo
Znamka	Laserliner
Model	TelePod Plus
Najmanjša višina	76 cm
Največja višina	330 cm
Največja nosilnost	5 kg
Teža (s pritrditvijo)	2 200 g
Dimenzije (zloženo)	200 x 800 x 200 mm
Delovna temperatura	-10 °C do 50 °C
Temperatura skladiščenja	-20 °C do 70 °C
Najv. relativna vlažnost (delo)	85 % rH, brez kondenzacije
Najv. relativna vlažnost (skladiščenje)	80 % rH
Pritrditev instrumenta	Navoj 1/4"
Stenska pritrditev	Neposredno pritrdilno uho
Magnetna pritrditev	Močni magneti na hrbtni strani
Material	Aluminij / jeklo (ocena)
Nastavitev višine	Teleskopska po stopnjah z zaklepanjem
Noga	Prilagodljiva s pedalom za napenjanje
Oznake	Teleskopske palice z oznakami vsakih 5 mm
Vzdrževanje	Očistite z rahlo vlažno krpo, brez topil
Predvidena uporaba	Za laserske merilne instrumente z navojem 1/4"
Standardi	Skladno z EU standardi
Garancija	Oglejte si pogoje na spletu

Pogosto zastavljena vprašanja - TelePod Plus Laserliner

Kakšno vrsto instrumenta lahko namestim na to stojalo?

Stojalo TelePod Plus sprejme vsak laserski merilni instrument z standardnim navojem 1/4 palca, do največje obremenitve 5 kg.

Kako pritrditi stojalo na steno?

Uporabite neposredno pritrdilno uho (oznaka 13) na nosilcu, da privijete stojalo na steno. Prepričajte se, da je površina trdna.

Ali lahko uporabljam to stojalo na kovinskih površinah?

Da, zahvaljujoč močnim magnetom (oznaka 9) na hrbtni strani, lahko stojalo pritrdite na kateri koli magnetni predmet. Držite razdaljo vsaj 30 cm od vsadkov ali naprav, občutljivih na magnetna polja.

Kako nastaviti višino stojala?

Odklenite zaklepne ročice (oznaka 4 in 7), potegnite ali potisnite teleskopske palice do želene višine, nato pa zaklenite. Kolesce za hitro nastavitev (oznaka 10) omogoča pozicioniranje po stopnjah.

Kakšne varnostne ukrepe je treba upoštevati?

Stojalo vedno postavite na stabilno in navpično površino, da preprečite prevrnitev. Ne prekoračite največje obremenitve 5 kg. Izogibajte se nevarovanim prometnim potem in ga hranite izven dosega otrok.

Kako očistiti in vzdrževati stojalo?

Za čiščenje komponent uporabite rahlo vlažno krpo. Nikoli ne uporabljajte topil ali abrazivnih sredstev. Shranjujte ga na suhem in čistem mestu.

Kakšni so priporočeni pogoji uporabe?

Delovna temperatura: od -10 °C do 50 °C, z največjo relativno vlažnostjo 85 % (brez kondenzacije). Za skladiščenje: od -20 °C do 70 °C, največja vlažnost 80 %.

Ali je stojalo dobavljeno s transportno torbo?

Navodila ne omenjajo vključene torbe. Pred transportom odstranite instrument in zložite stojalo v transportni položaj.

Ali lahko uporabim to stojalo za druge vrste naprav?

Da, vsako napravo z navojem 1/4 palca in težo do 5 kg je mogoče namestiti. Primeri: kamere, laserski nivoji itd.

Kaj storiti v primeru okvarjenega dela?

Oglejte si priročnik za kontakte servisa. Navodila navajajo, da je treba upoštevati direktivo EU o recikliranju in odstranjevanju. Za popravila se obrnite na službo za stranke Laserliner.

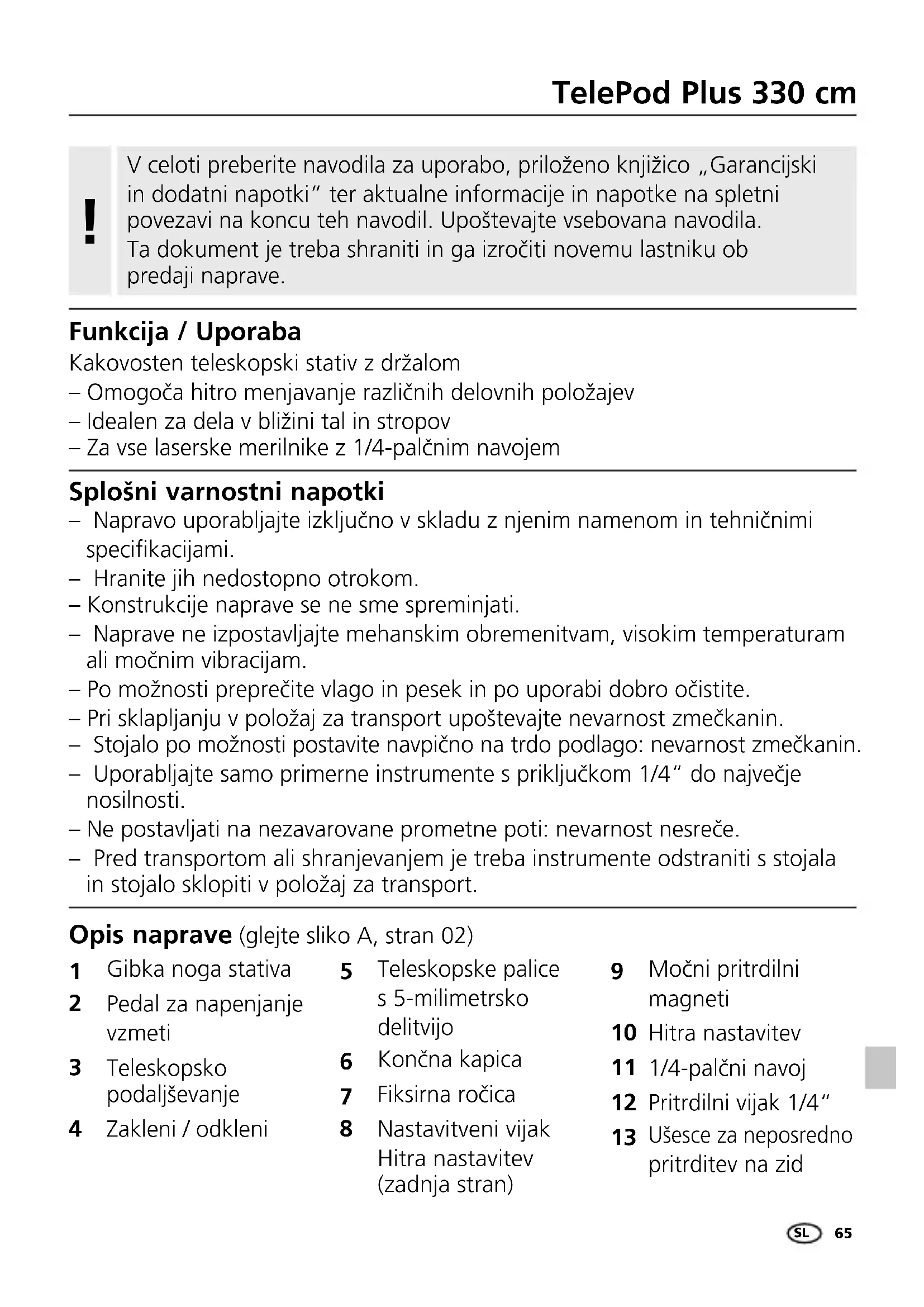

NAVODILA ZA UPORABO TelePod Plus Laserliner

V celoti preberite navodila za uporabo, priloženo knjižico „Garancijski in dodatni napotki“ ter aktualne informacije in napotke na spletni povezavi na koncu teh navodil. Upoštevajte vsebovana navodila. Ta dokument je treba shraniti in ga izročiti novemu lastniku ob predaji naprave.

Funkcija / Uporaba

– Omogoča hitro menjavanje različnih delovnih položajev
– Idealen za dela v bližini tal in stropov
– Za vse laserske merilnike z 1/4-palčnim navojem

Splošni varnostni napotki

• Napravo uporabljajte izključno v skladu z njenim namenom in tehničnimi specifikacijami.
  – Hranite jih nedostopno otrokom.
  – Konstrukcije naprave se ne sme spreminjati.
• Naprave ne izpostavljajte mehanskim obremenitvam, visokim temperaturam ali močnim vibracijam.
  – Po možnosti preprečite vlago in pesek in po uporabi dobro očistite.
  – Pri sklapljanju v položaj za transport upoštevajte nevarnost zmečkanin.
  – Stojalo po možnosti postavite navpično na trdo podlago: nevarnost zmečkanin.
• Uporabljajte samo primerne instrumente s priključkom 1/4" do največje nosilnosti.
  – Ne postavljati na nezavarovane prometne poti: nevarnost nesreče.
  – Pred transportom ali shranjevanjem je treba instrumente odstraniti s stojala in stojalo sklopiti v položaj za transport.

Opis naprave (glejte sliko A, stran 02)

1 Gibka noga stativa
2 Pedal za napenjanje vzmeti
3 Teleskopsko podaljševanje
4 Zakleni / odkleni

5 Teleskopske palice s 5-milimetrsko delitvijo
6 Končna kapica
7 Fiksirna ročica
8 Nastavitveni vijak Hitra nastavitev (zadnja stran)

9 Močni pritrdilni magneti

10 Hitra nastavitev

11 1/4-palčni navoj

12 Pritrdilni vijak 1/4"

13 Ušesce za neposredno pritrditev na zid

1Pritrditev na zid

Ušesca (13) omogočajo neposredno pritrditev na zidove.

2Pritrditev na magnetne predmete

Močni magneti (9) na zadnji strani omogočajo pritrditev na magnetne predmete.

S hitro nastavitvijo je mogoče napravo brezstopenjsko višinsko prestavljati na držalu

Nevarnost zaradi močnih magnetnih polj

Močna magnetna polja lahko škodljivo vplivajo na ljudi z aktivnimi telesnimi pripomočki (npr. srčnimi spodbujevalniki) in na elektromehanske naprave (npr. magnetne kartice, mehanske ure, finomehaniko, trde diske).

Glede vpliva močnih magnetnih polj na ljudi je treba upoštevati posamezna nacionalna določila in predpise, kot je na primer v Zvezni republiki Nemčiji predpis poklicnega združenja BGV B11 člen 14 „Elektromagnetna polja“.

Da bi preprečili moteče vplivanje, naj bodo magneti od posameznih ogroženih vsadkov in naprav vedno oddaljen najmanj 30 cm.

Napotki za vzdrževanje in nego

Vse komponente čistite z rahlo navlaženo krpo in ne uporabljajte čistil, grobih čistil in topil. Napravo hranite na čistem in suhem mestu.

Tehnični podatki (Tehnične spremembe pridržane. 19W31)
Najv. višina 330 cm
Najm. višina 76 cm
Najv. nosilnost 5 kg
Delovni pogoji	-10°C ... 50°C, Zračna vlažnost najv.85% RV, ne kondenzira
Pogoji skladiščenja	-20°C ... 70°C, Zračna vlažnost najv. 80% RV
Teža 2200 g (vklj. z držalom)
Dimenzije (Š x V x G) 200 x 800 x 200 mm

EU-določila in odstranjevanje med odpadke

CE

Naprava ustreza vsem potrebnim standardom za prosto prodajo blaga v EU.

Mehanske naprave, opremo in embalažo je treba okolju primerno reciklirati, da se ponovno pridobijo pomembne surovine. Pri svoji skupnosti se informirajte o ustreznih odlagalnih sistemih in upoštevajte zadevne predpise za odlaganje in varnostne napotke na prevzemnih mestih.

Upoštevajte tudi naše aktualne dodatne napotke na spletni strani http://laserliner.com/info?an=AJA

!
