TelePod Plus - Stativ Laserliner - Bezplatný návod k obsluze

Typ výrobku	Profesionální teleskopický stativ
Značka	Laserliner
Model	TelePod Plus
Minimální výška	76 cm
Maximální výška	330 cm
Maximální nosnost	5 kg
Hmotnost (s úchytem)	2 200 g
Rozměry (složený)	200 x 800 x 200 mm
Pracovní teplota	-10°C až 50°C
Skladovací teplota	-20°C až 70°C
Max. relativní vlhkost (práce)	85 % rH, nezkondenzovaná
Max. relativní vlhkost (skladování)	80 % rH
Upevnění přístroje	Závit 1/4"
Upevnění na zeď	Přímé upevňovací očko
Magnetické upevnění	Silné magnety na zadní straně
Materiál	Hliník / ocel (odhad)
Nastavení výšky	Teleskopické s aretací po stupních
Noha	Pružná s pedálem pro napnutí
Stupnice	Teleskopické tyče se stupnicí po 5 mm
Údržba	Čistit mírně vlhkým hadříkem, bez rozpouštědel
Určené použití	Pro laserové měřicí přístroje se závitem 1/4"
Normy	V souladu s normami EU
Záruka	Viz podmínky online

Často kladené otázky - TelePod Plus Laserliner

Jaký typ přístroje mohu na tento stativ namontovat?

Stativ TelePod Plus přijme jakýkoli laserový měřicí přístroj vybavený standardním závitem 1/4 palce, do maximálního zatížení 5 kg.

Jak připevnit stativ na zeď?

Použijte přímé upevňovací očko (ozn. 13) umístěné na držáku pro přišroubování stativu ke zdi. Ujistěte se, že je povrch pevný.

Mohu tento stativ používat na kovových površích?

Ano, díky silným magnetům (ozn. 9) na zadní straně můžete stativ připevnit na jakýkoli magnetický předmět. Dodržujte vzdálenost alespoň 30 cm od implantátů nebo zařízení citlivých na magnetická pole.

Jak nastavit výšku stativu?

Odjistěte aretační páky (ozn. 4 a 7), vytáhněte nebo zasuňte teleskopické tyče do požadované výšky a poté zajistěte. Kolečko rychlého nastavení (ozn. 10) umožňuje polohování po stupních.

Jaká bezpečnostní opatření je třeba dodržovat?

Stativ vždy umístěte na stabilní a svislý povrch, aby nedošlo k převrhnutí. Nepřekračujte maximální nosnost 5 kg. Vyhněte se nezabezpečeným dopravním cestám a skladujte mimo dosah dětí.

Jak čistit a udržovat stativ?

K čištění součástí použijte mírně vlhký hadřík. Nikdy nepoužívejte rozpouštědla nebo abrazivní prostředky. Skladujte na suchém a čistém místě.

Jaké jsou doporučené podmínky použití?

Pracovní teplota: od -10 °C do 50 °C, s maximální relativní vlhkostí 85 % (nezkondenzovaná). Pro skladování: od -20 °C do 70 °C, max. vlhkost 80 %.

Je stativ dodáván s přepravním pouzdrem?

Návod neuvádí žádné přiložené pouzdro. Před přepravou vyjměte přístroj a složte stativ do přepravní polohy.

Mohu tento stativ použít pro jiné typy zařízení?

Ano, jakékoli zařízení se závitem 1/4 palce a hmotností nepřesahující 5 kg lze namontovat. Příklady: kamery, laserové vodováhy atd.

Co dělat v případě vadného dílu?

Nahlédněte do manuálu pro kontakty na zákaznický servis. Návod uvádí, že je třeba dodržovat směrnici EU pro recyklaci a likvidaci. Pro opravy kontaktujte zákaznický servis Laserliner.

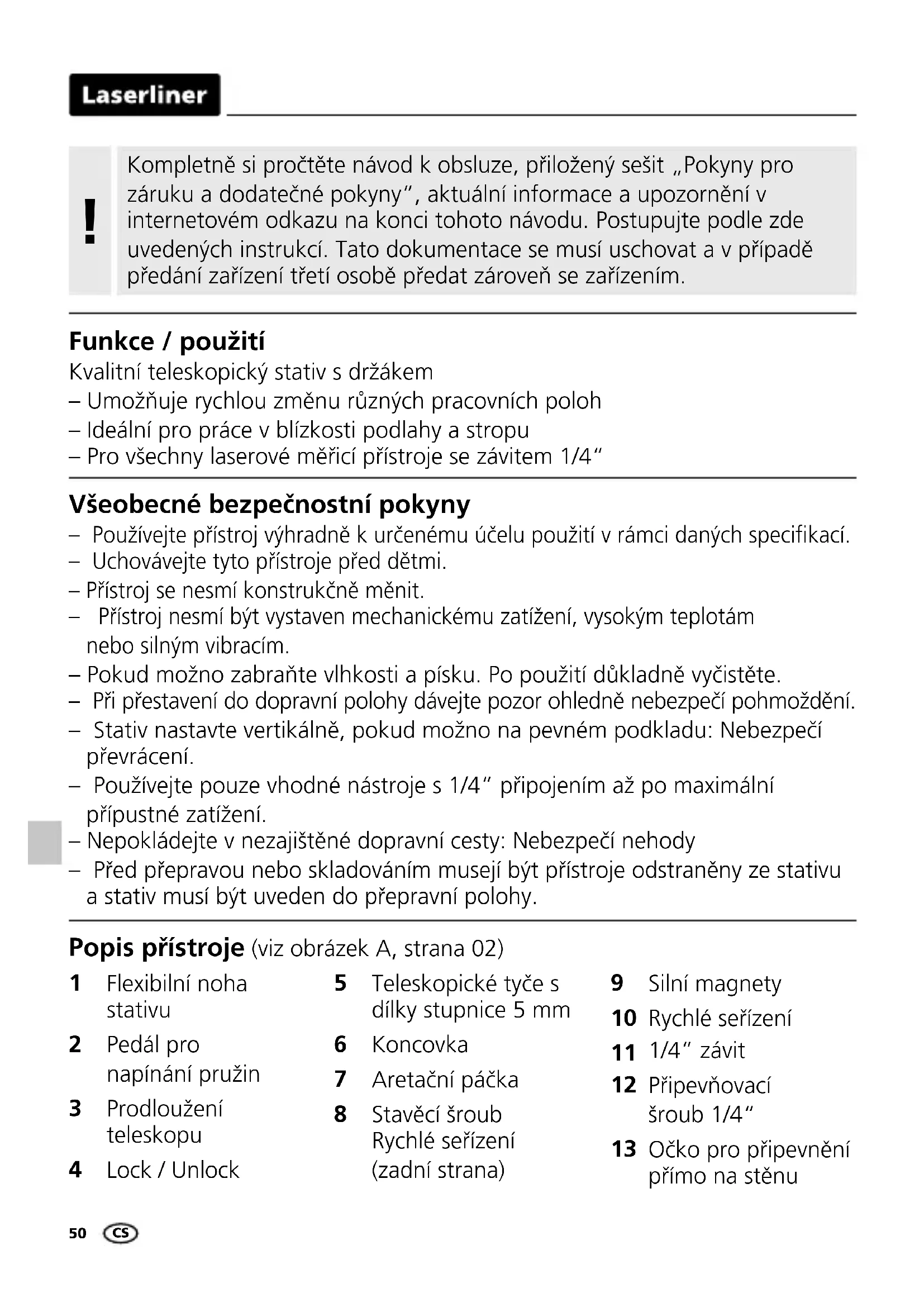

NÁVOD K OBSLUZE TelePod Plus Laserliner

Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tato dokumentace se musí uschovat a v případě předání zařízení třetí osobě předat zároveň se zařízením.

Funkce / použití

Kvalitní teleskopický stativ s držákem

– Umožňuje rychlou změnu různých pracovních poloh
– Ideální pro práce v blízkosti podlahy a stropu
– Pro všechny laserové měřicí přístroje se závitem 1/4"

Všeobecné bezpečnostní pokyny

– Používejte přístroj výhradně k určenému účelu použití v rámci daných specifikací.
– Uchovávejte tyto přístroje před dětmi.
– Přístroj se nesmí konstrukčně měnit.
– Přístroj nesmí být vystaven mechanickému zatížení, vysokým teplotám nebo silným vibracím.
– Pokud možno zabraňte vlhkosti a písku. Po použití důkladně vyčistěte.
– Při přestavení do dopravní polohy dávejte pozor ohledně nebezpečí pohmoždění.
– Stativ nastavte vertikálně, pokud možno na pevném podkladu: Nebezpečí převrácení.
- Používejte pouze vhodné nástroje s 1/4" připojením až po maximální přípustné zatížení.
– Nepokládejte v nezajištěné dopravní cesty: Nebezpečí nehody
- Před přepravou nebo skladováním musejí být přístroje odstraněny ze stativu a stativ musí být uveden do přepravní polohy.

Popis přístroje (viz obrázek A, strana 02)

1 Flexibilní noha stativu
2 Pedál pro napínání pružin
3 Prodloužení teleskopu
4 Lock / Unlock

5 Teleskopické tyče s dílky stupnice 5 mm
6 Koncovka
7 Aretační páčka
8 Stavěcí šroub Rychlé seřízení (zadní strana)

9 Silní magnety
10 Rychlé seřízení
11 1/4" závit
12 Připevňovací šroub 1/4"
13 Očko pro připevnění přímo na stěnu

1Připevnění na stěnu

Pomocí oka (13) lze držák připevnit přímo na stěnu.

2Připevnění na magnetické předměty

Silné magnety (9) na zadní straně umožňují připevnění na magnetických předmětech.

Pomocí rychlého seřízení lze postupně nastavit výšku přístroje

Ohrožení silnými magnetickými poli

Silná magnetická pole mohou mít škodlivý vliv na osoby s aktivními zdravotními pomůckami (např. kardiostimulátorem) a na elektromechanické přístroje (např. magnetické karty, mechanické hodiny, jemnou mechaniku, pevné disky).

Ohledně vlivu silných magnetických polí na osoby je nutné zohlednit příslušná národní ustanovení a předpisy, ve Spolkové republice Německo je to například profesní předpis BGV B11 §14 „Elektromagnetická pole“.

Aby se zabránilo rušivým vlivům, udržujte vždy mezi magnety a ohroženými implantáty a přístroji odstup minimálně 30 cm.

Pokyny pro údržbu a ošetřování

Všechny komponenty čistěte lehce navlhčeným hadrem a nepoužívejte žádné čisticí nebo abrazivní prostředky ani rozpouštědla. Skladujte přístroj na čistém, suchém místě.

Technické parametry (Technické změny vyhrazeny. 19W31)
Max. výška 330 cm
Min. výška 76 cm
Max. užitečná nosnost 5 kg
Pracovní podmínky	-10°C ... 50°C, Vlhkost vzduchu max.85% rH, nekondenzující
Skladovací podmínky	-20°C ... 70°C, Vlhkost vzduchu max.80% rH
Hmotnost 2200 g (včetně držáku)
Rozměry (Š x V x H) 200 x 800 x 200 mm

Ustanovení EU a likvidace

CE

Přístroj splňuje všechny potřebné normy pro volná pohyb zboží v rámci EU.

Mechanická zařízení, příslušenství a obaly je třeba odevzdat na recyklaci, aby se získaly nazpět hodnotné suroviny v souladu s předpisy pro životní prostředí Informujte se ve vaší obci o vhodných zařízeních na likvidaci odpadu a dodržujte platné pokyny týkající se likvidace a bezpečnosti ve sběrných střediscích.

Mějte na paměti také naše aktuální dodatečné pokyny na webové stránce http://laserliner.com/info?an=AJA

!
