Tip produs	Trepied telescopic profesional
Marcă	Laserliner
Model	TelePod Plus
Înălțime minimă	76 cm
Înălțime maximă	330 cm
Sarcină utilă maximă	5 kg
Greutate (cu fixare)	2 200 g
Dimensiuni (pliat)	200 x 800 x 200 mm
Temperatură de lucru	-10°C până la 50°C
Temperatură de depozitare	-20°C până la 70°C
Umiditate relativă max. (lucru)	85 % rH, necondensantă
Umiditate relativă max. (depozitare)	80 % rH
Fixare instrument	Filet 1/4"
Fixare pe perete	Orificiu de fixare directă
Fixare magnetică	Magneți puternici pe spate
Material	Aluminiu / oțel (estimare)
Reglare înălțime	Telescopică pe trepte cu blocare
Picior	Flexibil cu pedală de tensionare
Graduații	Bare telescopice gradate la fiecare 5 mm
Întreținere	Curățați cu o cârpă ușor umedă, fără solvent
Utilizare prevăzută	Pentru instrumente de măsurare laser cu filet 1/4"
Norme	Conform normelor UE
Garanție	Consultați condițiile online

Întrebări frecvente - TelePod Plus Laserliner

Ce tip de instrument pot monta pe acest trepied?

Trepiedul TelePod Plus acceptă orice instrument de măsurare laser echipat cu un filet standard de 1/4 de inch, până la o sarcină maximă de 5 kg.

Cum fixez trepiedul de perete?

Folosiți orificiul de fixare directă (marcaj 13) situat pe suport pentru a înșuruba trepiedul de perete. Asigurați-vă că suprafața este solidă.

Pot folosi acest trepied pe suprafețe metalice?

Da, datorită magneților puternici (marcaj 9) situați pe spate, puteți fixa trepiedul pe orice obiect magnetic. Păstrați o distanță de cel puțin 30 cm față de implanturi sau dispozitive sensibile la câmpuri magnetice.

Cum reglez înălțimea trepiedului?

Deblocați manetele de blocare (marcaj 4 și 7), trageți sau împingeți barele telescopice până la înălțimea dorită, apoi blocați. Roata de reglare rapidă (marcaj 10) permite poziționarea pe trepte.

Care sunt măsurile de siguranță de respectat?

Așezați întotdeauna trepiedul pe o suprafață stabilă și la verticală pentru a evita răsturnarea. Nu depășiți sarcina maximă de 5 kg. Evitați căile de circulație nesecurizate și păstrați-l departe de copii.

Cum curăț și întrețin trepiedul?

Folosiți o cârpă ușor umedă pentru a curăța componentele. Nu utilizați niciodată solvenți sau produse abrazive. Depozitați-l într-un loc uscat și curat.

Care sunt condițiile de utilizare recomandate?

Temperatură de lucru: de la -10 °C la 50 °C, cu o umiditate relativă maximă de 85 % (necondensantă). Pentru depozitare: de la -20 °C la 70 °C, umiditate max. 80 %.

Trepiedul este livrat cu o geantă de transport?

Manualul nu menționează o geantă inclusă. Înainte de transport, scoateți instrumentul și pliați trepiedul în poziția de transport.

Pot folosi acest trepied pentru alte tipuri de dispozitive?

Da, orice dispozitiv cu filet 1/4 de inch și care nu depășește 5 kg poate fi montat. Exemple: camere foto, nivele laser etc.

Ce fac în cazul unei piese defecte?

Consultați manualul pentru contactele service-ului. Manualul indică respectarea directivei UE pentru reciclare și eliminare. Pentru reparații, contactați serviciul clienți Laserliner.

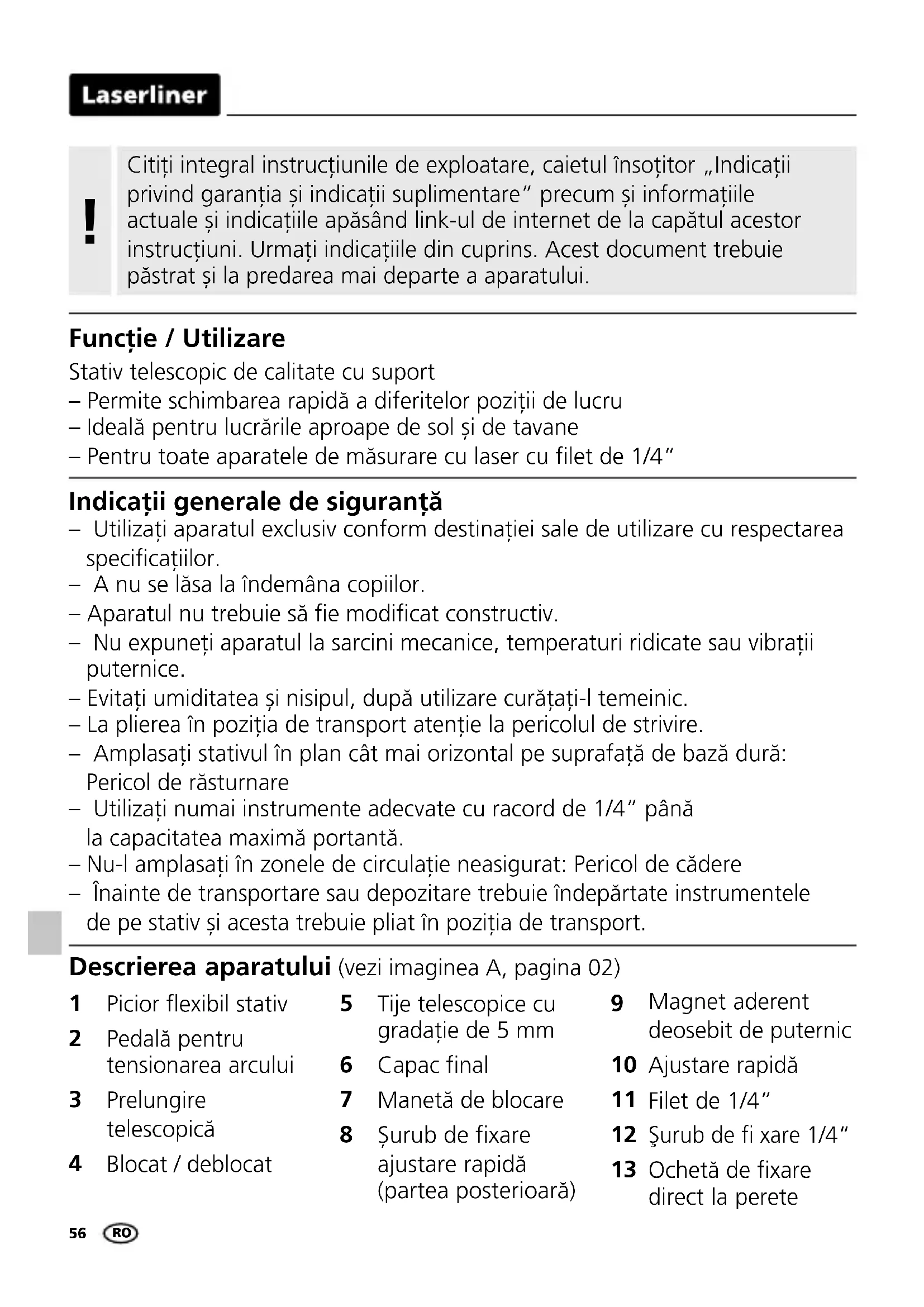

MANUAL DE UTILIZARE TelePod Plus Laserliner

Citiți integral instrucțiunile de exploatare, caietul însoțitor „Indicații privind garanția și indicații suplimentare” precum și informațiile actuale și indicațiile apăsând link-ul de internet de la capătul acestor instrucțiuni. Urmați indicațiile din cuprins. Acest document trebuie păstrat și la predarea mai departe a aparatului.

Functie / Utilizare

Stativ telescopic de calitate cu suport

• Permite schimbarea rapidă a diferitelor poziții de lucru
  – Ideală pentru lucrările aproape de sol și de tavane
  – Pentru toate aparatele de măsurare cu laser cu filet de 1/4"

Indicații generale de siguranță

• Utilizați aparatul exclusiv conform destinației sale de utilizare cu respectarea specificațiilor.
• A nu se lăsa la îndemâna copiilor.
  – Aparatul nu trebuie să fie modificat constructiv.
• Nu expuneți aparatul la sarcini mecanice, temperaturi ridicate sau vibrații puternice.
  – Evitați umiditatea și nisipul, după utilizare curățați-l temeinic.
  – La plierea în poziția de transport atenție la pericolul de strivire.
• Amplasați stativul în plan cât mai orizontal pe suprafață de bază dură: Pericol de răsturnare
• Utilizați numai instrumente adecvate cu racord de 1/4" până la capacitatea maximă portantă.
  – Nu-l amplasați în zonele de circulație neasigurat: Pericol de cădere
• Înainte de transportare sau depozitare trebuie îndepărtate instrumentele de pe stativ și acesta trebuie pliat în poziția de transport.

Descrierea aparatului (vezi imaginea A, pagina 02)

1 Picion flexibil stativ
2 Pedală pentru tensionarea arcului
3 Prelungire telescopică
4 Blocat / deblocat

5 Tije telescopice cu gradatie de 5 mm
6 Capac final
7 Manetă de blocare
8 Șurub de fixare ajustare rapidă (partea posterioară)

9 Magnet aderent deosebit de puternic

10 Ajustare rapidă
11 Filet de 1/4"
12 Šurub de fi xare 1/4"
13 Ochetă de fixare direct la perete

1 Fixare la perete

Ochetele (13) permit fixarea directă la pereți.

2 Fixarea la obiecte magnetice

Magneții aderenți deosebit de puternici (9) de pe partea posterioară permit fixarea la obiecte magnetice.

Prin intermediul ajustării rapide aparate se poate poziționa treptat pe suport în înălțime.

Pericol din cauza câmpurilor magnetice puternice

Câmpurile magnetice puternice pot cauza influențe dăunătoare persoanelor cu aparate medicale corporale active (de ex. stimulatoare cardiace) și asupra aparatelor electromagnetice (de ex. carduri magnetice, ceasuri mecanice, mecanică fină, plăci dure).

În privința influenței câmpurilor magnetice puternice asupra persoanelor respectați reglementările naționale și prescripțiile corespunzătoare precum este în Republica Federală Germană Regulamentul BGV (Asociației Profesionale) B11 §14 „câmpurile electromagnetice”.

Pentru a evita influențele perturbatoare țineți magneții tot timpul la o distanță de minim 30 cm de implanturile cu potențial de pericol și aparate.

Indicații privind întreținerea și îngrijirea

Curățați toate componentele cu o lavetă ușor umedă și evitați utilizarea de agenti de curățare, abrazivi și de dizolvare. Depozitați aparatul la un loc curat, uscat.

Date tehnice (Ne rezervăm dreptul să efectuăm modificări tehnice. 19W31)
înălțime max. 330 cm
înălțime min. 76 cm
Sarcină utilă max. 5 kg
Condiții de lucru	-10°C ... 50°C, Umiditate aer max.85% rH, fără formare condens
Condiții de depozitare -20°C ...	70°C, Umiditate aer max. 80% rH
Greutate 2200 g (incl. suport)
Dimensiuni (L x Î x A) 200 x 800 x 200 mm

Prevederile UE și debarasarea

Aparatul respectă toate normele necesare pentru circulaț ia liberă a mărfii pe teritoriul UE

Aparatele mecanice, accesoriiile și ambalajele trebuie debarasate în conformitate cu mediul prin reciclare pentru a recupera resurse valoroase. Vă rugăm să vă informați la centrul dumneavoastră local în privința locurilor speciale de eliminare corespunzătoare și să respectați indicațiile de eliminare și siguranță corespunzătoare de la punctele de preluare.

Respectați și indicațiile suplimentare actuale în internet la adresa web http://laserliner.com/info?an=AJA

!
