HL3000GM - κατανεμητής SCHEPPACH - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Υδραυλικό σχιστήριο ξύλου (διανομέας)
Μάρκα	Scheppach
Μοντέλο	HL3000GM
Διαστάσεις (Μ x Π x Υ)	1540 x 1140 x 2520 mm
Βάρος	373 kg
Τροφοδοσία	Τριφασικός ηλεκτρικός κινητήρας 400 V~ / 50 Hz ή άξονας μετάδοσης (λήψη ισχύος, 540 tr/min)
Απορροφούμενη ισχύς (P1)	5500 W
Ισχύς εξόδου (P2)	4500 W
Μέγιστη δύναμη σχίσης	30 t
Διαδρομή εμβόλου	948 mm
Ταχύτητα προώθησης	12,5 cm/s
Ταχύτητα επιστροφής	6,7 cm/s
Επιτρεπόμενο μήκος ξύλου	560 - 1100 mm
Επιτρεπόμενη διάμετρος ξύλου	100 - 400 mm
Χωρητικότητα δεξαμενής λαδιού	30 l
Τρόπος λειτουργίας	S6 40% (περιοδική συνεχής λειτουργία)
Στάθμη ηχητικής πίεσης (L_pA)	55 dB (αβεβαιότητα 3 dB)
Στάθμη ηχητικής ισχύος (L_WA)	75 dB (αβεβαιότητα 3 dB)
Ασφάλεια	Χειρισμός δύο χεριών, προστασία επανεκκίνησης, αυτόματη διακοπή σε περίπτωση διακοπής ρεύματος
Συντήρηση	Αλλαγή υδραυλικού λαδιού κάθε 250 ώρες, λάδι μετάδοσης κάθε 250 ώρες ή 6 μήνες
Εγγύηση	Νόμιμη (ελαττώματα υλικού ή κατασκευής)

Συχνές ερωτήσεις - HL3000GM SCHEPPACH

Ποιο τύπο υδραυλικού λαδιού να χρησιμοποιήσω;

Χρησιμοποιήστε υδραυλικό λάδι της σειράς HLP 32. Η χωρητικότητα της δεξαμενής είναι 30 λίτρα.

Πώς να αλλάξετε το υδραυλικό λάδι;

Τοποθετήστε τη μηχανή σε ανυψωμένη βάση, ανοίξτε τη βίδα αποστράγγισης κάτω από τη στήλη σχίσης, μαζέψτε το λάδι σε δοχείο τουλάχιστον 30 λίτρων, στη συνέχεια κλείστε με νέο παρέμβυσμα. Γεμίστε με νέο λάδι και ελέγξτε τη στάθμη.

Ποιο είναι το μέγιστο μήκος των κορμών;

Το μέγιστο μήκος των κορμών είναι 110 cm (1100 mm). Το ελάχιστο μήκος είναι 56 cm (560 mm).

Μπορείτε να σχίσετε ξύλο οριζόντια;

Όχι, η μηχανή είναι σχεδιασμένη μόνο για κάθετο σχίσιμο προς την κατεύθυνση των ινών. Μην σχίζετε ποτέ οριζόντια ή αντίθετα από τις ίνες.

Τι να κάνω αν το σχιστήριο δεν κατεβαίνει;

Ελέγξτε τη στάθμη λαδιού, τη στερέωση των μοχλών ελέγχου και την καθαριότητα των οδηγών της στήλης. Εάν το πρόβλημα επιμένει, ελέγξτε την κατεύθυνση περιστροφής του κινητήρα (τριφασικού) χρησιμοποιώντας τον αντιστροφέα φάσεων.

Πώς να μεταφέρετε το σχιστήριο;

Χρησιμοποιήστε τον τρίποντο σύνδεσμο του τρακτέρ. Πριν τη μεταφορά, χαμηλώστε τη σφήνα σχίσης στο στήριγμα, αφαιρέστε τις ακίδες L και χαμηλώστε τον κύλινδρο σε θέση μεταφοράς. Αποσυναρμολογήστε τον άξονα μετάδοσης.

Ποιον εξοπλισμό ατομικής προστασίας να φοράτε;

Φοράτε γάντια εργασίας, παπούτσια ασφαλείας, γυαλιά προστασίας και ωτοασπίδες (εάν ο θόρυβος υπερβαίνει τα 85 dB). Χρησιμοποιήστε επίσης κράνος προστασίας.

Πώς να αλλάξετε την κατεύθυνση περιστροφής του κινητήρα;

Γυρίστε τη μονάδα αντιστροφής πόλων στην πρίζα της συσκευής για να αντιστρέψετε την κατεύθυνση περιστροφής. Μην περιστρέφετε ποτέ τον κινητήρα προς τη λάθος κατεύθυνση, θα καταστρέψει την αντλία.

Σε τι χρησιμεύει η βίδα εξαέρωσης;

Πριν από την πρώτη χρήση, χαλαρώστε τη βίδα πλήρωσης (βίδα εξαέρωσης) περίπου 2 στροφές για να επιτρέψετε τη διαφυγή αέρα. Μην ξεχάσετε να την κλείσετε πριν από τη μεταφορά.

Πού μπορώ να βρω ανταλλακτικά;

Τα ανταλλακτικά και τα αξεσουάρ είναι διαθέσιμα από το τμήμα εξυπηρέτησης πελατών της Scheppach. Σαρώστε τον κωδικό QR στην αρχική σελίδα για πρόσβαση στο ηλεκτρονικό κατάστημα.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HL3000GM SCHEPPACH

Εξήγηση των συμβόλων πάνω στη συσκευή

Η χρήση συμβόλων στο παρόν εγχειρίδιο έχει σκοπό να επιστήσει την προσοχή σας σε ενδεχόμενους κινδύνους. Τα σύμβολα ασφαλείας και οι εξηγήσεις που τα συνοδεύουν πρέπει να κατανοούνται πλήρως. Οι προειδοποιήσεις αυτές καθ' εαυτές δεν αποσοβούν τους κινδύνους και δεν υποκαθιστούν τη λήψη σωστών μέτρων πρόληψης ατυχημάτων.

	Διαβάστε το εγχειρίδιο πριν τη θέση σε λειτουργία
	Χρησιμοποιείτε υποδήματα ασφαλή έναντι ατυχημάτων
	Χρησιμοποιείτε γάντια εργασίας
	Χρησιμοποιείτε προστασία ακοής και προστατευτικά γυαλιά
	Χρησιμοποιείτε προστατευτικό κράνος
	Απαγόρευση κατνίσματος στην περιοχή εργασίας
	Μην αφήσετε να τρέξει υδραυλικό λάδι στο έδαφος
	Διατηρείτε την περιοχή εργασίας σας σε τάξη! Η ακαταστασία μπορεί να έχει ως συνέπεια ατυχήματα!
	Απορρίπτετε το χρησιμοποιημένο λάδι σύμφωνα με τους κανονισμούς (τοπική εγκατάσταση συλλογής χρησιμοποιημένων λαδιών). Απαγορεύεται η εκκένωση χρησιμοποιημένου λαδιού στο έδαφος ή η ανάμιξή του με απόβλητα.
	Μην επιχειρήσετε να αφαιρέσετε σφηνωμένα κούτσουρα με τα χέρια σας.
	Απαγορεύεται η αφαίρεση ή τροποποίηση συστημάτων προστασίας και ασφάλειας.
	Προσοχή! Πριν από κάθε εργασία επισκευής, συντήρησης και καθαρισμού, σβήνετε τον κινητήρα και αποσυνδέετε το φις ρευματοληψίας από την πρίζα ρεύματος δικτύου.

		Κίνδυνος κοψίματος και σύνθλιψης: ποτέ μην αγγίζετε επικίνδυνες περιοχές, όταν κινείται το μαχαίρι σχισίματος.
		Υψηλή τάση, θανάσιμος κίνδυνος!
		Ο χειρισμός του μηχανήματος επιτρέπεται να γίνεται μόνο από ένα άτομο!
		Πριν την έναρξη της εργασίας λασκάρετε τη βίδα εξαέρωσης περίπου κατά 2 στροφές. Κλείστε την πριν τη μεταφορά.
	[ΧΚ5Χ]	Προφύλαξη! Κινούμενα εργαλεία!
		Μη μεταφέρετε τη συσκευή σε ξαπλωτή θέση!
		Απαγορεύεται η πρόσβαση σε μη εξουσιοδοτημένα άτομα
		Δύο ταχύτητες εργασίας:1. Χαμηλή ταχύτητα και πλήρης δύναμη σχισίματος2. Υψηλή ταχύτητα και μειωμένη δύναμη σχισίματος
Δ Προσοχή!		Στις παρούσες οδηγίες χειρισμού έχουμε τοποθετήσει τα εξής σύμβολα στα σημεία που αφορούν την ασφάλειά σας
		Το προϊόν συμμορφώνεται με τις ισχύουσες Ευρωπαϊκές Οδηγίες.
		Το προϊόν συμμορφώνεται με τις ισχύουσες σερβικές οδηγίες.

Περιεχόμενα: Σελίδα:

1. Εισαγωγή 251
2. Περιγραφή της συσκευής 251
3. Παραδοτέο υλικό 251
4. Ενδεδειγμένη χρήση 251
5. Γενικές υποδείξεις ασφαλείας...... 252
6. Πρόσθετες υποδείξεις ασφαλείας...... 252
7. Τεχνικά χαρακτηριστικά 253
8. Αποσυσκευασία 253
9. Δομή / Πριν από τη θέση σε λειτουργία......254
10. Θέση σε λειτουργία 254
11. Ηλεκτρική σύνδεση 257
12. Καθαρισμός......257
13. Μεταφορά....257
14. Αποθήκευση......257
15. Συντήρηση 258
16. Απόρριψη και ανακύκλωση 259
17. Αντιμετώπιση προβλημάτων 259
18. Δήλωση συμμόρφωσης 298

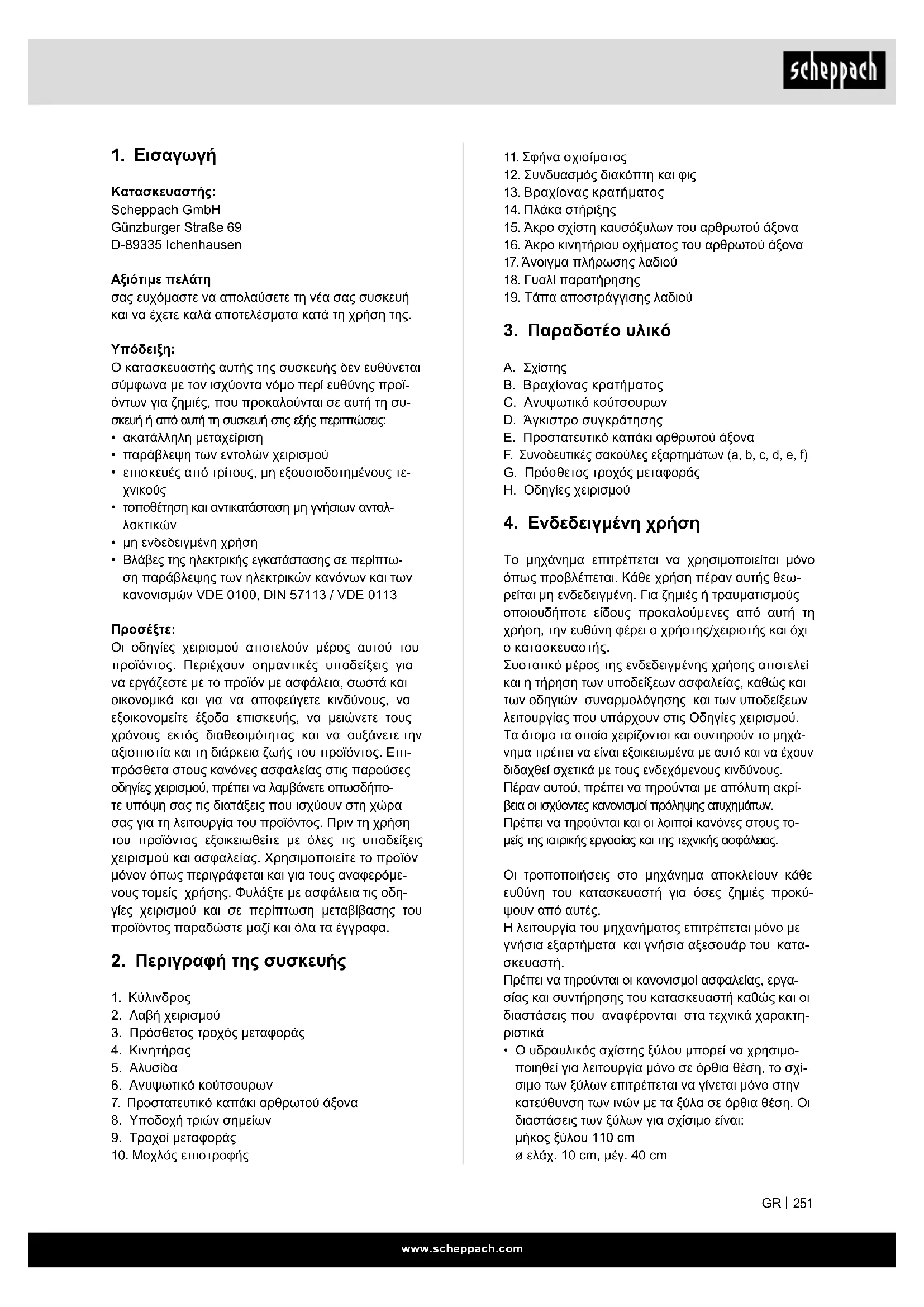

1. Εισαγωγή

Κατασκευαστής:

Scheppach GmbH

σας ευχόμαστε να απολαύσετε τη νέα σας συσκευή και να έχετε καλά αποτελέσματα κατά τη χρήση της.

Υπόδειξη:

Ο κατασκευαστής αυτής της συσκευής δεν ευθύνεται σύμφωνα με τον ισχύοντα νόμο περί ευθύνης προϊόντων για ζημιές, που προκαλούνται σε αυτή τη συσκευή ή από αυτή τη συσκευή στις εξής περιπτώσεις:

• ακατάλληλη μεταχείριση
  • παράβλεψη των εντολών χειρισμού
• επισκευές από τρίτους, μη εξουσιοδοτημένους τεχνικούς
• τοποθέτηση και αντικατάσταση μη γνήσιων ανταλλακτικών
• μη ενδεδειγμένη χρήση
• Βλάβες της ηλεκτρικής εγκατάστασης σε περίπτωση παράβλεψης των ηλεκτρικών κανόνων και των κανονισμών VDE 0100, DIN 57113 / VDE 0113

Προσέξτε:

Οι οδηγίες χειρισμού αποτελούν μέρος αυτού του προϊόντος. Περιέχουν σημαντικές υποδείξεις για να εργάζεστε με το προϊόν με ασφάλεια, σωστά και οικονομικά και για να αποφεύγετε κινδύνους, να εξοικονομείτε έξοδα επισκευής, να μειώνετε τους χρόνους εκτός διαθεσιμότητας και να αυξάνετε την αξιοπτιστία και τη διάρκεια ζωής του προϊόντος. Επι- πρόσθετα στους κανόνες ασφαλείας στις παρούσες οδηγίες χειρισμού, πρέπει να λαμβάνετε οπωσδήπο- τε υπόψη σας τις διατάξεις που ισχύουν στη χώρα σας για τη λειτουργία του προϊόντος. Πριν τη χρήση του προϊόντος εξοικειωθείτε με όλες τις υποδείξεις χειρισμού και ασφαλείας. Χρησιμοποιείτε το προϊόν μόνον όπως περιγράφεται και για τους αναφερόμε- νους τομείς χρήσης. Φυλάξτε με ασφάλεια τις οδη- γίες χειρισμού και σε περίπτωση μεταβίβασης του προϊόντος παραδώστε μαζί και όλα τα έγγραφα.

2. Περιγραφή της συσκευής

1. Κύλινδρος
2. Λαβή χειρισμού
3. Πρόσθετος τροχός μεταφοράς
4. Κινητήρας
5. Αλυσίδα
6. Ανυψωτικό κούτσουρων
7. Προστατευτικό καπάκι αρθρωτού άξονα
8. Υποδοχή τριών σημείων
9. Τροχοί μεταφοράς

10. Μοχλός επιστροφής

11. Σφήνα σχισίματος

12. Συνδυασμός διακόπτη και φις
13. Βραχίονας κρατήματος
14. Πλάκα στήριξης
15. Άκρο σχίστη καυσόξυλων του αρθρωτού άξονα
16. Άκρο κινητήριου οχήματος του αρθρωτού άξονα
17. Άνοιγμα πλήρωσης λαδιού
18. Γυαλί παρατήρησης
19. Τάπα αποστράγγισης λαδιού

3. Παραδοτέο υλικό

A. Σχίστης
B. Βραχίονας κρατήματος
C. Ανυψωτικό κούτσουρων
D. Άγκιστρο συγκράτησης
Ε. Προστατευτικό καπάκι αρθρωτού άξονα
F. Συνοδευτικές σακούλες εξαρτημάτων (a, b, c, d, e, f)
G. Πρόσθετος τροχός μεταφοράς
Η. Οδηγίες χειρισμού

4. Ενδεδειγμένη χρήση

Το μηχάνημα επιτρέπεται να χρησιμοποιείται μόνο όπως προβλέπεται. Κάθε χρήση πέραν αυτής θεωρείται μη ενδεδειγμένη. Για ζημιές ή τραυματισμούς οποιουδήποτε είδους προκαλούμενες από αυτή τη χρήση, την ευθύνη φέρει ο χρήστης/χειριστής και όχι ο κατασκευαστής.

Συστατικό μέρος της ενδεδειγμένης χρήσης αποτελεί και η τήρηση των υποδείξεων ασφαλείας, καθώς και των οδηγιών συναρμολόγησης και των υποδείξεων λειτουργίας που υπάρχουν στις Οδηγίες χειρισμού.

Τα άτομα τα οποία χειρίζονται και συντηρούν το μηχάνημα πρέπει να είναι εξοικειωμένα με αυτό και να έχουν διδαχθεί σχετικά με τους ενδεχόμενους κινδύνους.

Πέραν αυτού, πρέπει να τηρούνται με απόλυτη ακρίβεια οι ισχύοντες κανονισμοί πρόληψης ατυχημάτων.

Πρέπει να τηρούνται και οι λοιποί κανόνες στους τομείς της ιατρικής εργασίας και της τεχνικής ασφάλειας.

Οι τροποποιήσεις στο μηχάνημα αποκλείουν κάθε ευθύνη του κατασκευαστή για όσες ζημιές προκύψουν από αυτές.

Η λειτουργία του μηχανήματος επιτρέπεται μόνο με γνήσια εξαρτήματα και γνήσια αξεσουάρ του κατασκευαστή.

Πρέπει να τηρούνται οι κανονισμοί ασφαλείας, εργασίας και συντήρησης του κατασκευαστή καθώς και οι διαστάσεις που αναφέρονται στα τεχνικά χαρακτηριστικά

• Ο υδραυλικός σχίστης ξύλου μπορεί να χρησιμοποιηθεί για λειτουργία μόνο σε όρθια θέση, το σχίσιμο των ξύλων επιτρέπεται να γίνεται μόνο στην κατεύθυνση των ινών με τα ξύλα σε όρθια θέση. Οι διαστάσεις των ξύλων για σχίσιμο είναι:
  μήκος ξύλου 110 cm
  ø ελάχ. 10 cm, μέγ. 40 cm

• Ποτέ μη σχίζετε τα ξύλα σε ξαπλωτή θέση και όχι στη διεύθυνση των ινών τους.

• Πρέπει να τηρούνται οι κανονισμοί ασφαλείας, εργασίας και συντήρησης του κατασκευαστή καθώς και οι διαστάσεις που αναφέρονται στα τεχνικά χαρακτηριστικά.
• Πρέπει να τηρούνται οι σχετικές διατάξεις πρόληψης ατυχημάτων, καθώς και οι λοιποί, γενικά αναγνωρισμένοι τεχνικοί κανόνες ασφαλείας.
• Η χρήση, η συντήρηση και η επισκευή του μηχανήματος επιτρέπτεται μόνο σε άτομα που διαθέτουν την ανάλογη εξοικείωση και έχουν ενημερωθεί σχετικά με τους κινδύνους. Οι εξ ιδίων τροποποιήσεις στο μηχάνημα αποκλείουν την ευθύνη του κατασκευαστή για όσες ζημιές προκύψουν από αυτές.
• Η χρήση του μηχανήματος επιτρέπεται μόνο με γνήσια αξεσουάρ και γνήσια εργαλεία του κατασκευαστή.
• Κάθε άλλη χρήση θεωρείται ως μη προβλεπόμενη. Για ζημιές που προκύπτουν από τέτοια χρήση δεν ευθύνεται ο κατασκευαστής. Τον σχετικό κίνδυνο αναλαμβάνει αποκλειστικά ο χρήστης.

Παρακαλούμε να έχετε υπόψη σας ότι οι συσκευές μας κανονικά δεν έχουν σχεδιαστεί για εμπορική, βιοτεχνική ή βιομηχανική χρήση. Δεν αναλαμβάνουμε καμία ευθύνη αν η συσκευή χρησιμοποιηθεί σε εμπορικές, βιοτεχνικές ή βιομηχανικές επιχειρήσεις καθώς και σε παρόμοιες δραστηριότητες.

5. Γενικές υποδείξεις ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν χρησιμοποιείτε ηλεκτρικά εργαλεία, θα πρέπει να ακολουθείτε τις ακόλουθες βασικές προφυλάξεις ασφαλείας, ώστε να μειώσετε τον κίνδυνο φωτιάς, ηλεκτροπληξίας και τραυματισμού. Διαβάστε όλες τις οδηγίες, πριν εργαστείτε με αυτό το εργαλείο.

• Τηρείτε όλες τις υποδείξεις ασφαλείας και υποδείξεις κινδύνου που υπάρχουν πάνω στο μηχάνημα.
• Διατηρείτε σε ευανάγνωστη κατάσταση όλες τις υποδείξεις ασφαλείας και υποδείξεις κινδύνου που υπάρχουν πάνω στο μηχάνημα.
• Οι διατάξεις ασφαλείας στο μηχάνημα δεν επιτρέπεται να αφαιρούνται ή να τίθενται σε αχρηστία.
• Οι διατάξεις ασφαλείας στο μηχάνημα δεν επιτρέπεται να αφαιρούνται ή να τίθενται σε αχρηστία.
• Ελέγξτε τους αγωγούς ρεύματος δικτύου. Μη χρησιμοποιείτε γραμμές σύνδεσης που έχουν βλάβη.
• Πριν από θέση σε λειτουργία, ελέγχετε τη σωστή λειτουργία του συστήματος λειτουργίας με δύο χέρια.
• Ο χειριστής πρέπει να είναι τουλάχιστον 18 ετών. Ο εκπαιδευόμενος πρέπει να είναι τουλάχιστον 16 ετών, αλλά επιτρέπεται να εργάζεται στο μηχάνημα μόνο υπό επίβλεψη.

• Κατά την εργασία φοράτε γάντια εργασίας.

• Προφύλαξη κατά την εργασία: Κίνδυνος τραυματισμού για τα δάκτυλα και τα χέρια από το εργαλείο σχισίματος.

• Για το σχίσιμο κομματιών μεγάλου βάρους ή δύσκολα διαχειρίσιμων, χρησιμοποιείτε κατάλληλα βοηθητικά μέσα στήριξης.
• Εκτελείτε εργασίες μετασκευής, ρύθμισης και καθαρισμού, καθώς και εργασίες συντήρησης και εξάλειψης προβλημάτων μόνο με απενεργοποιημένο μοτέρ. Αποσυνδέστε το φις ρευματοληψίας από την πρίζα!
• Εργασίες εγκατάστασης, επισκευές και εργασίες συντήρησης στην ηλεκτρική εγκατάσταση επιτρέπεται να εκτελούνται μόνο από ειδικούς τεχνικούς.
• Όλες οι διατάξεις προστασίας και ασφαλείας πρέπει να τοποθετούνται ξανά αμέσως μετά την ολοκλήρωση των εργασιών επισκευής και συντήρησης.
• Κατά την απομάκρυνση από τη θέση εργασίας απενεργοποιείτε τον κινητήρα. Αποσυνδέστε το φις ρευματοληψίας από την πρίζα!

6. Πρόσθετες υποδείξεις ασφαλείας

• Ο χειρισμός του σχίστη ξύλου επιτρέπεται να γίνεται μόνο από ένα μόνο άτομο.
  • Φοράτε εξοπλισμό προστασίας (προστατευτικά γυαλιά/προσωπίδα, γάντια, υποδήματα ασφαλείας), για να προστατεύεστε από ενδεχόμενους τραυματισμούς.
• Ποτέ μη σχίζετε κούτσουρα που περιέχουν καρφιά, σύρματα ή άλλα αντικείμενα.
  • Τα ἡδη σχισμένα ξύλα και τα πριονίδια ξύλου δημιουργούν μια επικίνδυνη περιοχή εργασίας. Υπάρχει κίνδυνος σκοντάμματος, γλιστρήματος ή πτώσης. Διατηρείτε την περιοχή εργασίας πάντα τακτοποιημένη.
• Ποτέ μην τοποθετείτε τα χέρια σας πάνω σε κινούμενα μέρη του μηχανήματος όταν είναι ενεργοποιημένο το μηχάνημα.
• Σχίζετε μόνο ξύλο μέγιστου μήκους 110 cm.

Προειδοποίηση! Αυτό το ηλεκτρικό εργαλείο παράγει ένα ηλεκτρομαγνητικό πεδίο κατά τη διάρκεια της λειτουργίας του. Αυτό το πεδίο υπό ορισμένες περιστάσεις μπορεί να επηρεάσει ενεργά ή παθητικά ιατρικά εμφυτεύματα. Για να μειώσετε τον κίνδυνο σοβαρών ή θανατηφόρων τραυματισμών, συνιστούμε σε άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται το γιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, πριν το χειρισμό του ηλεκτρικού εργαλείου.

Υπολειπόμενοι κίνδυνοι

Το μηχάνημα είναι κατασκευασμένο σύμφωνα με την τελευταία λέξη της τεχνολογίας και με βάση τους αναγνωρισμένους τεχνικούς κανόνες ασφαλείας. Κατά την εργασία ενδέχεται παρόλα αυτά να παρουσιαστούν μεμονωμένοι υπολειπόμενοι κίνδυνοι.

• Κίνδυνος τραυματισμού για τα δάχτυλα και τα χέρια από το εργαλείο σχισίματος σε περίπτωση ακατάλληλης καθοδήγησης ή τοποθέτησης του ξύλου.
• Τραυματισμοί από εκτόξευση του αντικειμένου εργασίας σε περίπτωση ακατάλληλης συγκράτησης ή καθοδήγησης.
• Κίνδυνος από το ηλεκτρικό ρεύμα, σε περίπτωση χρήσης ακατάλληλων καλωδίων ηλεκτρικής σύνδεσης.
• Παρά όλες τις προφυλάξεις που έχουν ληφθεί ενδέχεται πέραν αυτών να υπάρχουν μη προφανείς υπολειπόμενοι κίνδυνοι.
• Οι υπολειπόμενοι κίνδυνοι μπορούν να ελαχιστοποιηθούν όταν τηρούνται οι Υποδείξεις ασφαλείας και η Ενδεδειγμένη χρήση, καθώς και οι οδηγίες χειρισμού στην ολότητά τους.
• Κίνδυνος για την υγεία από ηλεκτρικό ρεύμα σε πε- ρίπτωση χρήσης ακατάλληλων καλωδίων ρεύματος.
• Πριν πραγματοποιήσετε εργασίες ρύθμισης ή συντήρησης, αφήστε το κουμπί εκκίνησης και αποσυνδέστε το φις ρευματοληψίας από την πρίζα.
• Αποφεύγετε αθέλητη θέση σε λειτουργία του μηχανήματος: κατά την εισαγωγή του φις στην πρίζα δεν επιτρέπεται να είναι πατημένο το μπουτόν λειτουργίας.
• Χρησιμοποιείτε το εργαλείο που συνιστάται στις παρούσες Οδηγίες χειρισμού. Έτσι απολαμβάνετε πάντα τη μέγιστη απόδοση από το μηχάνημά σας.
• Κρατάτε τα χέρια σας μακριά από την περιοχή εργασίας, όταν είναι σε λειτουργία το μηχάνημα.

7. Τεχνικά χαρακτηριστικά

	HL2200GM	HL3000GM
Μονάδα κίνησης	Αρθρωτός άξ. + ηλ. κινη- τήρας
Κινητήρας	400 V~ / 50 Hz
Κατανάλωση ισχύος P1	5100 W	5500 W
Ισχύς εξόδου P2	4000 W	4500 W
Τρόπος λειτουργίας	S6 40%
Αριθμός στροφών δυ- ναμολήττη /κινητήρα	540 min ^-1 1400 min ^-1
Μηχανισμός αλλαγής διαδοχής φάσεων	ναι
Διαστάσεις Μ x Π x Υ	1540 x 1140 x 2520 mm
Μήκος ξύλου ελάχ./μέγ.	560 - 1100 mm
Διάμετρος ξύλου ελάχ./ μέγ.	100 - 400 mm
Ισχύς, μέγ.	22 t	30 t
Διαδρομή κυλίνδρου	948 mm
Ταχύτητα προώθησης	10,5 cm/s	12,5 cm/s
Ταχύτητα επιστροφής	7,5 cm/s	6,7 cm/s
Ποσότητα λαδιού	24 l	30 l

Bápoç 319 kg 373 kg

Με την επιφύλαξη τεχνικών τροποποιήσεων!

Θόρυβοι

Δ Προειδοποίηση: Ο θόρυβος μπορεί να έχει σοβαρές επιπτώσεις στην υγεία σας. Σε περίπτωση θορύβου μηχανήματος πάνω από 85 dB, φοράτε κατάλληλα μέσα ως προστασία ακοής.

Χαρακτηριστικές τιμές θορύβου

Στάθμη ηχητικής ισχύος L _wA 75 dB

Στάθμη ηχητικής πίεσης L _pA 55 dB

Αβεβαιότητα Κ _WA/pA 3 dB

*Τρόπος λειτουργίας S6 40%, αδιάλειττη περιοδική λειτουργία. Η λειτουργία αποτελείται από ένα χρονικό διάστημα εκκίνησης, ένα χρονικό διάστημα με σταθερό φορτίο και ένα χρονικό διάστημα λειτουργίας χωρίς φορτίο. Ο κύκλος δραστηριότητας είναι 10 λεπτά, η σχετική διάρκεια ενεργοποιημένης κατάστασης είναι 40% του κύκλου δραστηριότητας.

Δύναμη πίεσης:

Το επίπεδο ισχύος της ενσωματωμένης υδραυλικής αντλίας μπορεί να φθάσει ένα βραχυχρόνιο επίπεδο πίεσης για δύναμη πίεσης έως 22/30 τόνους. Στη βασική ρύθμιση, οι υδραυλικοί σχίστες ρυθμίζονται εργοστασιακά σε ένα επίπεδο ισχύος περίπου 10% μικρότερο. Για λόγους ασφαλείας δεν επιτρέπτεται να τροποποιηθούν οι βασικές ρυθμίσεις από τον χρήστη.

'Εχετε υπόψη σας ότι εξωτερικοί παράγοντες όπως η θερμοκρασία λειτουργίας και η θερμοκρασία περιβάλλοντος, η πίεση αέρα και η υγρασία, επηρεάζουν το ιξώδες του υδραυλικού λαδιού. Επιπλέον, το επίπεδο πίεσης που επιτυγχάνεται μπορεί να επηρεαστεί από κατασκευαστικές ανοχές και σφάλματα συντήρησης.

8. Αποσυσκευασία

Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά τη συσκευή.

Απομακρύνετε το υλικό συσκευασίας καθώς και τα ασφαλιστικά συσκευασίας και μεταφοράς (εφόσον υπάρχουν). Ελέγξτε εάν είναι πλήρες το παραδοτέο υλικό.

Ελέγξτε τη συσκευή και τα αξεσουάρ για τυχόν ζημιές κατά τη μεταφορά.

Σε περίπτωση αξίωσης πρέπει να ειδοποιηθεί άμεσα ο μεταφορέας. Μεταγενέστερες αξιώσεις δεν αναγνωρίζονται.

Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη λήξη της εγγύησης.

Πριν τη χρήση, εξοικειωθείτε με τη συσκευή με τη βο- ήθεια των οδηγιών χειρισμού.

Για αξεσουάρ, φθειρόμενα εξαρτήματα και ανταλλακτικά, χρησιμοποιείτε μόνο γνήσια εξαρτήματα. Ανταλλακτικά μπορείτε να προμηθευτείτε από τον τοπικό σας εξειδικευμένο έμπορο. Κατά τις παραγγελίες αναφέρετε τον αριθμό είδους των προϊόντων μας καθώς και τον τύπο και το έτος κατασκευής της συσκευής.

⚠️ ΠΡΟΣΟΧΗ!

Η συσκευή και το υλικό συσκευασίας δεν είναι παιδικά παιχνίδια! Τα παιδιά δεν επιτρέπεται να παιζουν με πλαστικές σακούλες, μεμβράνες και μικρά εξαρτήματα! Υπάρχει κίνδυνος κατάποσης και ασφυξίας!

9. Δομή / Πριν από τη θέση σε λει- τουργία

9.1 Εγκατάσταση των πείρων τριών σημείων (συνοδευτική σακούλα εξαρτημάτων Α) (Εικ. 3)

Περάστε τους πείρους με σπείρωμα μέσα από τις προβλεπόμενες οπές και στερεώστε τους από την άλλη πλευρά με ένα παξιμάδι M22 τον καθένα.

9.2 Εγκατάσταση του προστατευτικού καλύμματος αρθρωτού άξονα (7) (συνοδευτική σακούλα εξαρτημάτων Β) (Εικ. 4)

Τοποθετήστε το προστατευτικό κάλυμμα αρθρωτού άξονα πάνω στα προεξέχοντα μπουζόνια στον αρθρωτό άξονα και ασφαλίστε το με τα δύο παξιμάδια M10.

9.3 Τοποθέτηση του σχίστη σε θέση εργασίας (συνοδευτική σακούλα εξαρτημάτων C) (Εικ. 5 + 6)

Συνδέστε τον σχίστη στο δίκτυο ρεύματος. Προσέξτε τη φορά περιστροφής του κινητήρα. Κατεβάστε και τις δύο λαβές ελέγχου, μέχρι να ασφαλίσει ο κύλινδρος μέσα στον οδηγό. Περάστε μέσα και τις δύο περόνες σχήματος L (C) για να ασφαλίσετε τον κύλινδρο στον σχίστη καυσόξυλων. Ασφαλίστε τις περόνες σχήματος L μέσα στις ελατηριωτές μύτες. Κατόπιν κινήστε το μαχαίρι σχισίματος στην ανώτατη θέση και αφαιρέστε το στήριγμα.

Φυλάξτε καλά το στήριγμα, επειδή αυτό χρειάζεται για κάθε μεταφορά του σχίστη.

9.4 Εγκατάσταση του βραχίονα κρατήματος (13) (συνοδευτική σακούλα εξαρτημάτων D) (Εικ. 7)

Ασφαλίστε τον βραχίονα κρατήματος με μια βίδα εξαγωνικής κεφαλής M10x40, δύο ροδέλες και ένα παξιμάδι.

9.5 Εγκατάσταση του αγκίστρου συγκράτησης (D) (συνοδευτική σακούλα εξαρτημάτων E) (Εικ. 8)

Στερεώστε το άγκιστρο συγκράτησης στο σασί με 2 βίδες εξαγωνικής κεφαλής και 2 παξιμάδια.

9.6 Εγκατάσταση του ανυψωτικού κούτσουρων (συνοδευτική σακούλα εξαρτημάτων F) (Εικ. 9)

Στερεώστε το ανυψωτικό κούτσουρων με μια βίδα εξαγωνικής κεφαλής M16x100 στο έλασμα συγκράτησης. Αγκιστρώστε την αλυσίδα στο μαχαίρι σχισίματος.

Εγκατάσταση πρόσθετου τροχού μεταφοράς (Εικ. 10)

Τοποθετήστε τον τροχό μεταφοράς όπως δείχνει η Εικ. 10. Στερεώνετε τον τροχό στην επάνω οπή με την περόνη συγκράτησης (10a), όταν εργάζεστε με τον σχίστη. Στερεώνετε τον τροχό στην κάτω οπή κατά τη μεταφορά.

⚠️ ΠΡΟΣΟΧΗ!

Πριν από τη θέση σε λειτουργία, συναρμολογήστε οπωσδήποτε πλήρως τη συσκευή!

10. Θέση σε λειτουργία

Βεβαιωθείτε ότι το μηχάνημα έχει συναρμολογηθεί πλήρως και σύμφωνα με τους κανονισμούς. Ελέγχετε πριν από κάθε θέση σε λειτουργία:

• τα καλώδια σύνδεσης για σημεία βλάβης (ρωγμές, κοψίματα και παρόμοια),
• το μηχάνημα για τυχόν ζημιές,
• αν είναι σφιγμένες καλά όλες οι βίδες,
• το υδραυλικό σύστημα για σημεία διαρροής και
• τη στάθμη λαδιού

'Ελεγχος της στάθμης λαδιού (Εικ. 13)

Το υδραυλικό σύστημα είναι ένα κλειστό σύστημα με ρεζερβουάρ λαδιού, αντλία λαδιού και βαλβίδα ελέγχου. Ελέγχετε τακτικά τη στάθμη λαδιού πριν από κάθε θέση σε λειτουργία. Η πολύ χαμηλή στάθμη λαδιού μπορεί να προξενήσει ζημιά στην αντλία λαδιού. Η στάθμη λαδιού πρέπει να βρίσκεται στη μεσαία σήμανση στη ράβδο ένδειξης στάθμης λαδιού. Η κολόνα σχισίματος πρέπει πριν τον έλεγχο να έχει συμπτυχθεί, το μηχάνημα πρέπει να βρίσκεται σε οριζόντια επιφάνεια. Βιδώστε πλήρως τη ράβδο ένδειξης στάθμης λαδιού για να διαβάσετε τη στάθμη λαδιού.

Ηλεκτροκινητήρας

Ελέγξε την κατεύθυνση κίνησης του κινητήρα. Αν ο βραχίονας σχίστη δεν βρίσκεται στην επάνω θέση, με τον βραχίονα επιστροφής ή με τις λαβές κινήστε το μαχαίρι σχισίματος στην επάνω θέση. Αν ο βραχίονας σχίστη βρίσκεται ήδη στην ανώτατη θέση, ενεργοποιήστε τον μηχανισμό σχισίματος κινώντας και τους δύο μοχλούς προς τα κάτω. Με αυτόν τον τρόπο, ο βραχίονας σχισίματος θα κινηθεί προς τα κάτω. Σε περίπτωση που το μαχαίρι σχισίματος δεν κινηθεί παρά τη χρήση των λαβών ή του βραχίονα επιστροφής, απενεργοποιήστε άμεσα το μηχάνημα. Περιστρέψτε τη μονάδα αλλαγής πολικότητας στη μονάδα φις (Εικ. 11 + 12), για να αλλάξετε τη φορά περιστροφής του κινητήρα.

Ποτέ μην αφήσετε το μοτέρ να λειτουργήσει στη λανθασμένη φορά περιστροφής! Αυτό θα επιφέρει αναπόφευκτα την καταστροφή του συστήματος άντλησης και στην περίπτωση αυτή δεν θα ισχύει η εγγύηση.

Έλεγχος λειτουργίας

Πριν από κάθε χρήση θα πρέπει να πραγματοποιεί- ται ένας έλεγχος λειτουργίας.

Ενέργεια:
Αποτέλεσμα:

Πιέστε και τις δύο λαβές προς τα κάτω.	Το μαχαίρι σχισίματος κινείται προς τα κάτω - έως περίπου 20 cm πάνω από το τραπέζι.
Αφήστε κάθε φορά μία λαβή	Το μαχαίρι σχισίματος παραμένει στην επιλεγμένη θέση.

Προσοχή!

Λασκάρετε τη βίδα προσθήκης (Εικ. 19) πριν τη θέση σε λειτουργία.

Ποτέ μην ξεχάσετε να λασκάρετε τη βίδα προσθήκης!

Διαφορά, ο αέρα που βρίσκεται μέσα στο σύστημα θα συμπιέζεται και θα εκτονώνεται συνεχώς, και το αποτέλεσμα θα είναι να καταστραφούν τα στεγανοποιητικά του υδραυλικού κυκλώματος και ο σχίστης ξύλου θα αχρηστευτεί. Σε αυτή την περίπτωση ο πωλητής, καθώς και ο κατασκευαστής, δεν αναλαμβάνουν καμία απολύτως ευθύνη εγγύησης.

Ενεργοποίηση/ απενεργοποίηση (12)

Για ενεργοποίηση, πατήστε το πράσινο κουμπί.

Για απενεργοποίηση, πατήστε το κόκκινο κουμπί.

Υπόδειξη: Πριν από κάθε χρήση, ελέγχετε τη λει- τουργία της μονάδας ενεργοποίησης/ απενεργο- ποίησης εκτελώντας έναν κύκλο ενεργοποίησης και απενεργοποίησης.

Ασφάλεια κατά της επανέναρξης λειτουργίας σε περίπτωση διακοπής ρεύματος (αποσύμπλεξη σε μηδενική τάση)

Σε περίπτωση διακοπής ρεύματος, αθέλητης απο- σύνδεσης του φις ή βλάβης σε ασφάλεια, η συσκευή απενεργοποιείται αυτόματα. Για να ενεργοποιήσετε πάλι τη συσκευή, πατήστε πάλι το πράσινο κουμπί στη μονάδα ενεργοποίησης/ απενεργοποίησης.

Αρθρωτός άξονας

- Πριν τη σύνδεση του μηχανήματος στη ζεύξη τριών σημείων του κινητήριου οχήματος, διασφαλίστε ότι το βάρος του μηχανήματος είναι κατάλληλο για το κινητήριο όχημα. Μπορείτε να διαβάσετε το βάρος του μηχανήματος στην πινακίδα τύπου του κατασκευαστή.

• Ο αρθρωτός άξονας επιτρέπεται να συνδεθεί μόνο αν ο κινητήρας του τρακτέρ είναι απενεργοποιημένος.
• Χρησιμοποιείτε αποκλειστικά αρθρωτούς άξονες που είναι εγκεκριμένοι και κατάλληλοι για τη χρήση με τον σχίστη ξύλου. Επιπλέον, ο αρθρωτός άξονας πρέπει να είναι εξοπλισμένος με όλες τις διατάξεις ασφαλείας, οι οποίες πρέπει να βρίσκονται σε καλή κατάσταση.
• Μην παραμένετε κοντά στον αρθρωτό άξονα όταν αυτός είναι σε λειτουργία.
• Διασφαλίζετε ότι ο αριθμός στροφών στο τρακτέρ δεν υπερβαίνει τον αριθμό που αναφέρεται στην πινακίδα τύπου, μέγ. 540 σ.α.λ.
  • Πριν από εργασίες συντήρησης ή αν έχει σφηνώσει η σφήνα σχισίματος, πρώτα αποσυνδέστε το μηχάνημα από το τρακτέρ, αφού απενεργοποιήσετε το τρακτέρ.

Σύνδεση του σχίστη σε κινητήριο όχημα (Εικ. 13 + 14)

1. Οδηγήστε το κινητήριο όχημα με την όπισθεν ως τον σχίστη ξύλου. Τοποθετήστε τους κάτω βραχίονες υποδοχής αρκετά κοντά στους πείρους υποδοχής του σχίστη καυσόξυλων.
2. Δέστε το χειρόφρενο του κινητήριου οχήματος και σβήστε τον κινητήρα του. Ακινητοποιήστε τους πίσω τροχούς και στις δύο πλευρές χρησιμοποι- ώντας τάκους ή άλλα κατάλληλα αντικείμενα.
3. Αφαιρέστε το προστατευτικό σκόνης (1) και αναρτήστε το στο προστατευτικό κάλυμμα αρθρωτού άξονα (2).
4. Κατεβάστε τους κάτω βραχίονες υποδοχής ως τους πείρους υποδοχής του σχίστη καυσόξυλων και ασφαλίστε τους με τις περόνες ασφάλισης. (3)
5. Τοποθετήστε τον επάνω βραχίονα υποδοχής μέσα στο στήριγμα και ευθυγραμμίστε τον με τις οπές του στηρίγματος. Περάστε τον πείρο ανάρτησης, για να ασφαλίσετε τον επάνω βραχίονα υποδοχής στη θέση του.

• Το άκρο αρθρωτού άξονα του γραναζοκιβωτίου έχει διάμετρο 34,8 mm και σύνδεσμο με 6 δόντια (στάνταρ κατηγορία 1 PTO).

1. Σπρώξτε τον αρθρωτό κινητήριο άξονα πάνω στο άκρο αρθρωτού άξονα στο γραναζοκιβώτιο και στο κινητήριο όχημα. Πιέστε μέσα τις ελατηρι- ωτές περόνες που βρίσκονται και στα δύο άκρα του αρθρωτού κινητήριου άξονα. Σπρώξτε τον κινητήριο άξονα περισσότερο πάνω στα άκρα αρθρωτού άξονα, μέχρι η ελατηριωτές περόνες να πεταχτούν έξω και να ασφαλίσουν στα δόντια του άκρου του αρθρωτού άξονα.

2. Ευθυγράμμιση του αρθρωτού άξονα Όπως φαίνεται από το επάνω μέρος και από το πλάι του άξονα, πρέπει το άκρο αρθρω- τού άξονα στον σχίστη καυσόξυλων (15) και το άκρο αρθρωτού άξονα στο κινητήριο όχη- μα (16) να είναι ευθυγραμμισμένα παράλληλα.

Η γωνία του άκρου αρθρωτού άξονα (α) πρέπει να είναι όσο το δυνατόν μικρότερη.

1. Ασφαλίζετε την αλυσίδα ασφαλείας της μονάδας κίνησης αρθρωτού άξονα σε ένα σταθερό τμήμα του σχίστη καυσόξυλων και του κινητήριου οχήματος, για να αποτρέψετε την περιστροφή της προστατευτικής διάταξης.

Ελέγξτε την κατεύθυνση κίνησης του αρθρωτού άξονα του κινητήριου οχήματος. Αν ο βραχίονας σχίστη δεν βρίσκεται στην επάνω θέση, με τον βραχίονα επιστροφής ή με τις λαβές κινήστε το μαχαίρι σχισίματος στην επάνω θέση.

Αν ο βραχίονας σχίστη βρίσκεται ήδη στην ανώτατη θέση, ενεργοποιήστε τον μηχανισμό σχισίματος κινώντας και τους δύο μοχλούς προς τα κάτω. Με αυτόν τον τρόπο, ο βραχίονας σχισίματος θα κινηθεί προς τα κάτω. Σε περίπτωση που το μαχαίρι σχισίματος δεν κινηθεί παρά τη χρήση των λαβών ή του βραχίονα επιστροφής, σταματήστε τον μηχανισμό κίνησης του αρθρωτού άξονα και αλλάξτε τη φορά περιστροφής της.

Ποτέ μην αφήσετε τον μηχανισμό κίνησης του αρθρωτού άξονα να λειτουργήσει στη λανθασμένη φορά περιστροφής! Αυτό θα επιφέρει αναπόφευκτα την καταστροφή του συστήματος άντλησης και στην περίπτωση αυτή δεν θα ισχύει η εγγύηση.

Χρήση του προστατευτικού βραχίονα (Εικ. 15)

Ο προστατευτικός βραχίονας μπορεί να ρυθμιστεί σε διάφορες βαθμίδες ύψους, ανάλογα με το μήκος του ξύλου.

Σχίσιμο (Εικ. 16 + 17)

- Σε εξωτερικές θερμοκρασίες κάτω από τους 5 °C αφήνετε το μηχάνημα να λειτουργήσει για περίπου πέντε λεπτά στο ρελαντί, ώστε το υδραυλικό σύστημα να φθάσει σε θερμοκρασία λειτουργίας. Τοποθετείτε το ξύλο όρθιο κάτω από το μαχαίρι σχισίματος

Προσοχή: Το μαχαίρι σχισίματος είναι πολύ αιχμηρό. Κίνδυνος τραυματισμού!

• Όταν πιέζετε και τους δύο μοχλούς χειρισμού προς τα κάτω, το μαχαίρι σχισίματος κινείται προς τα κάτω και σχίζει το ξύλο.
• Σχίζετε μόνο κάθετα κομμένα ξύλα.
  • Σχίζετε το ξύλο κατακόρυφα.
  • Ποτέ μην επιχειρήσετε να σχίσετε το ξύλο όταν είναι σε ξαπλωτή θέση ή να το σχίσετε εγκάρσια στην κατεύθυνση των ινών του!
• Κατά το σχίσιμο ξύλων φοράτε κατάλληλα γάντια και υποδήματα ασφαλείας.
• Σε ξύλο με πολλά κλαδιά και ρόζους, σχίζετε από το άκρο όχι το κέντρο.

Προσοχή: Ορισμένα ξύλα μπορεί κατά το σχίσιμο να συσσωρεύσουν μεγάλες μηχανικές τάσεις και να σχιστούν απότομα.

- Σε περίπτωση σφηνωμένου ξύλου, ελευθερώστε το χτυπώντας το προς την κατεύθυνση σχισίματος ή με κίνηση της σφήνας σχισίματος προς τα πάνω. △ Προειδοποίηση: Κίνδυνος σύνθλιψης για δάχτυλα και παλάμες!

Λειτουργία του ανυψωτικού κούτσουρων (6) Γενικές υποδείξεις σχετικά με το ανυψωτικό κού- τσουρων:

• Η αλυσίδα του ανυψωτικού κούτσουρων για λόγους ασφαλείας επιτρέπεται να αναρτάται μόνο από τον τελευταίο κρίκο στο μαχαίρι σχισίματος.
• Προσέχετε να μην υπάρχουν άτομα στην περιοχή εργασίας του ανυψωτικού κούτσουρων

Λειτουργία του ανυψωτικού κούτσουρων:

• Λύστε το άγκιστρο περιορισμού του ανυψωτικού κούτσουρων ώστε να μπορεί να κινηθεί ελεύθερα ο σωλήνας ανύψωσης.
• Κινήστε το μαχαίρι σχισίματος προς τα κάτω έως ότου ο σωλήνας ανύψωσης του ανυψωτικού κούτσουρων βρεθεί πλήρως στο έδαφος.
• Σε αυτή τη θέση μπορείτε να κυλήσετε πάνω στον σωλήνα ανύψωσης το κούτσουρο που θέλετε να σχίσετε.

(Το κούτσουρο πρέπει να βρίσκεται στην περιοχή ανάμεσα στις δύο μύτες ακινητοποίησης)

- Πιέστε τον βραχίονα επιστροφής προς τα κάτω και αφήστε το μαχαίρι σχισίματος να κινηθεί προς τα πάνω.

(Προφύλαξη! Μη στέκεστε στην περιοχή εργασίας του ανυψωτικού κούτσουρων! Κίνδυνος τραυματισμού!)

• Τώρα ευθυγραμμίστε το κούτσουρο, πιέστε το πάνω στην ακίδα συγκράτησης και σχίστε το. (βλ.: Υποδείξεις εργασίας)
• Κατόπιν αφαιρέστε το σχισμένο ξύλο και κινήστε τη σφήνα σχισίματος και επομένως το ανυψωτικό κούτσουρων πάλι προς τα κάτω.
• Τώρα μπορείτε να κυλήσετε ένα νέο κούτσουρο πάνω στο ανυψωτικό κούτσουρων.

Επαναφορά του ανυψωτικού κούτσουρων.

Σε περίπτωση μη χρήσης του ανυψωτικού κούτσουρων, αυτό χρησιμοποιείται ως δεύτερος προστατευτικός βραχίονας. Για τον σκοπό αυτό ανεβάστε τον βραχίονα μέχρι να ασφαλίσει μέσα στο άγκιστρο συγκράτησης.

Θέση μεταφοράς του ανυψωτικού κούτσουρων:

Καθοδηγήστε το ανυψωτικό κούτσουρων με το χέρι προς τα πάνω, έως ότου ασφαλίσει.

Λαμβάνετε υπόψη σας αυτές τις υποδείξεις για να διασφαλίζετε γρήγορη και ασφαλή εργασία

11. Ηλεκτρική σύνδεση

Ο εγκατεστημένος ηλεκτροκινητήρας έχει συνδεθεί ώστε να είναι έτοιμος για λειπουργία. Η σύνδεση συμμορφώνεται με τις ισχύουσες διατάξεις VDE και DIN.

Η σύνδεση στο ηλεκτρικό δίκτυο από την πλευρά του πελάτη καθώς και το καλώδιο επέκτασης που χρησιμοποιείται πρέπει να συμμορφώνονται με αυτές τις προδιαγραφές.

Καλώδιο ηλεκτρικής σύνδεσης με ζημιά

Στα καλώδια ηλεκτρικής σύνδεσης συχνά προκύ- πτουν ζημιές στη μόνωση.

Οι σχετικές αιτίες μπορεί να είναι:

• Σημεία πίεσης, όταν καλώδια σύνδεσης περνούν μέσα από διάκενα παραθύρου ή πόρτας.
• θέσεις τσακίσματος λόγω ακατάλληλης στερέωσης ή διέλευσης του καλωδίου σύνδεσης.
• Σημεία κοψίματος λόγω διέλευσης τροχήλατων αντικειμένων επάνω από το καλώδιο σύνδεσης.
• Ζημιές στη μόνωση λόγω τραβήγματος του φις από την πρίζα.
  • ρωγμές λόγω γήρανσης της μόνωσης.

Καλώδια ηλεκτρικής σύνδεσης με τέτοιες ζημιές δεν επιτρέπτεται να χρησιμοποιηθούν και λόγω των ζημιών στη μόνωση αποτελούν κίνδυνο για τη ζωή.

Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης για τυχόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο το καλώδιο σύνδεσης να μην είναι συνδεδεμένο στο δίκτυο ρεύματος.

Τα καλώδια ηλεκτρικής σύνδεσης πρέπει να συμμορφώνονται με τις ισχύουσες διατάξεις VDE και DIN. Χρησιμοποιείτε μόνο καλώδια σύνδεσης με χαρακτηρισμό H07RN.

Είναι υποχρεωτικό να είναι τυπωμένη η ονομασία τύπου πάνω στο καλώδιο σύνδεσης.

Για μονοφασικό μοτέρ εναλλασσόμενου ρεύματος συνιστούμε για μηχανήματα με υψηλό ρεύμα εκκίνησης (από 3000 W), μια ασφάλεια C 16Α ή K 16Α!

Μοτέρ εναλλασσόμενου ρεύματος 400 V\~ / 50 Hz Τάση δικτύου ρεύματος 400 V\~ / 50 Hz.

Ο αγωγός ρεύματος δικτύου και το καλώδιο επέκτασης πρέπει να είναι 5 αγωγών = 3 P + N + SL. - (3/N/PE).

Τα καλώδια επέκταση πρέπει να έχουν ελάχιστη δια- τομή αγωγών 1,5 mm².

Η σύνδεση ρεύματος δικτύου προστατεύεται με ασφάλεια έως 16 Α.

Κατά τη σύνδεση στο δίκτυο ρεύματος ή σε περίπτωση αλλαγής θέσης πρέπει να ελέγχετε τη φορά περιστροφής. Αν χρειάζεται, πρέπει να αλλάξετε την πολικότητα.

Περιστρέψτε τη διάταξη αλλαγής πολικότητας που υπάρχει στο φις της συσκευής.

12. Καθαρισμός

Προσοχή!

Πριν από κάθε εργασία καθαρισμού αποσυνδέετε το φις ρευματοληψίας από την πρίζα.

Συνιστούμε να καθαρίζετε τη συσκευή άμεσα μετά από κάθε χρήση.

Σκουπίζετε περιστασιακά με ένα πανί πριονίδια και σκόνη από το μηχάνημα.

Καθαρίζετε τη συσκευή τακτικά με ένα ελαφρά υγρό πανί και λίγο μαλακό σαπούνι. Μη χρησιμοποιείτε καθαριστικά ή διαλυτικά, γιατί θα μπορούσαν να προσβάλουν τα πλαστικά μέρη της συσκευής. Προσέχετε να μην μπορέσει να εισχωρήσει νερό στο εσωτερικό της συσκευής.

13. Μεταφορά

Με τη βοήθεια του συστήματος στερέωσης 3 σημείων στο κινητήριο όχημα, ο σχίστης καυσόξυλων μπορεί να μεταφερθεί εύκολα.

Πριν μεταφέρετε τον σχίστη καυσόξυλων, τοποθετήστε τον σε θέση μεταφοράς. Για τον σκοπό αυτό, κινήστε τη σφήνα σχισίματος προς τα κάτω μέχρι αυτή να βρίσκεται πάνω στο μεταλλικό στήριγμα. Κατόπιν αφαιρέστε τις δύο περόνες σχήματος L και κινήστε τον υδραυλικό κύλινδρο στη θέση μεταφοράς προς τα κάτω, πιέζοντας προς τα κάτω τον βραχίονα επιστροφής.

Κατά την οδήγηση προσέχετε για επαρκή χώρο ελιγμών, π.χ. σε στροφές, στάθμευση και σε διασταυρώσεις.

Πριν τη μεταφορά βεβαιωθείτε ότι ο σχίστης καυσόξυλων έχει στερεωθεί κανονικά και με ασφάλεια στο κινητήριο όχημα και ότι ο αρθρωτός άξονας έχει απεγκατασταθεί.

Ποτέ μη μεταφέρετε τον σχίστη καυσόξυλων με συνδεδεμένο τον μηχανισμό κίνησης του αρθρωτού άξονα.

Προσέχετε ώστε ο σχίστης καυσόξυλων να έχει ανυψωθεί αρκετά ώστε να μπορεί να περνά πάνω από εμπόδια κατά τη μεταφορά.

14. Αποθήκευση

Αποθηκεύετε τη συσκευή και τα αξεσουάρ της σε χώρο σκοτεινό, στεγνό, χωρίς κίνδυνο παγετού και μη προσβάσιμο σε παιδιά. Η ιδανική θερμοκρασία αποθήκευσης βρίσκεται μεταξύ 5 και 30 °C.

Φυλάσσετε το εργαλείο στην αρχική συσκευασία του. Καλύπτετε το εργαλείο για να το προφυλάξετε από σκόνη ή υγρασία. Φυλάσσετε τις οδηγίες χειρισμού μαζί με το εργαλείο.

15. Συντήρηση

Προσοχή!

Αποσυνδέετε το φις ρευματοληψίας από την πρίζα πριν από όλες τις εργασίες καθαρισμού. Προσέξτε να μην είναι συνδεδεμένος ο αρθρωτός άξονα στο κινητήριο όχημα.

Πότε αλλάζω το λάδι;

Πρώτη αλλαγή λαδιού μετά από 50 ώρες λειτουργίας, κατόπιν κάθε 250 ώρες λειτουργίας.

Αλλαγή λαδιού (Εικ. 18)

Τοποθετήστε τον σχίστη καυσόξυλων πάνω σε μια ελαφρά υψωμένη επιφάνεια στήριξης (π.χ. ευρωπα- λέτα). Τοποθετήστε ένα δοχείο επαρκούς χωρητικό- τητας (τουλάχ. 30 λίτρων) κάτω από την τάπα απο- στράγγισης στην κολόνα σχισίματος.

Ανοίξτε την τάπα αποστράγγισης και αφήστε προσεκτικά το λάδι να τρέξει μέσα στο δοχείο.

Ανοίξτε τη βίδα προσθήκης στην επάνω πλευρά της κολόνας σχισίματος, ώστε να μπορεί να τρέξει καλύτερα το λάδι.

Τοποθετήστε πάλι στη θέση της την τάπα αποστράγγισης με το στεγανοποιητικό, και σφίξτε την καλά.

Προσθέστε νέο υδραυλικό λάδι. (περιεχόμενο: βλ. Τεχνικά χαρακτηριστικά) και ελέγξτε τη στάθμη λαδιού με τη ράβδο ένδειξης στάθμης λαδιού.

Μετά από μια αλλαγή λαδιού, ενεργοποιήστε αρκετές φορές τον σχίστη καυσόξυλων, χωρίς να σχίσετε ξύλα.

Προσοχή! Δεν επιτρέπεται να καταλήξουν ακα- θαρσίες μέσα στο δοχείο λαδιού.

Απορρίψτε το χρησιμοποιημένο λάδι που προκύπτει στην τοπική σας εγκατάσταση συλλογής χρησιμοποιημένων λαδιών. Απαγορεύεται η εκκένωση χρησιμοποιημένων λαδιών στο έδαφος ή η ανάμιξή τους με τα απορρίμματα.

Συνιστούμε λάδια της σειράς HLP 32.

Αλλαγή λαδιού γραναζοκιβωτίου (Εικ. 20)

Το γραναζοκιβώτιο έχει γεμιστεί εργοστασιακά με λάδι κιβωτίου ταχυτήτων τύπου SAE90. Εκκενώστε το λάδι γραναζοκιβωτίου μετά τις πρώτες 50 ώρες λειτουργίας, και αντικαταστήστε το με νέο λάδι σύμφωνα με τις οδηγίες.

Οι επόμενες αλλαγές πρέπει να γίνονται κάθε 250 ώρες λειτουργίας ή κάθε έξι μήνες, όποιο προκύψει πρώτο.

1. Απεγκαταστήστε το προστατευτικό κάλυμμα αρθρωτού άξονα και τοποθετήστε ένα δοχείο επαρκούς χωρητικότητας κάτω από το γραναζοκιβώτιο.

2. Ανοίξτε πρώτα την τάπα αποστράγγισης λαδιού (19) και κατόπιν το άνοιγμα πλήρωσης λαδιού (17) και αποστραγγίστε πλήρως το λάδι.

3. Κλείστε την τάπα αποστράγγισης λαδιού με καινούργιο στεγανοποιητικό και προσθέστε και- νούργιο λάδι κιβωτίου ταχυτήτων SAE90 με τη βοήθεια ενός χωνιού στο άνοιγμα προσθήκης, μέχρι σχεδόν να καλυφθεί με λάδι το κάτω άκρο του γυαλιού παρατήρησης (18).

Ελέγχετε τη στάθμη λαδιού κάθε 8 ώρες. Η στάθμη λαδιού είναι σωστή, όταν το κάτω άκρο του γυαλιού παρατήρησης (18) είναι σχεδόν καλυμμένο με λάδι.

Υδραυλικό σύστημα

Το υδραυλικό σύστημα είναι ένα κλειστό σύστημα με ρεζερβουάρ λαδιού, αντλία λαδιού και βαλβίδα ελέγ- χου.

Το σύστημα παραδίδεται πλήρες από το εργοστάσιο και δεν επιτρέπονται τροποποιήσεις ή επεμβάσεις σε αυτό.

Ελέγχετε τακτικά τη στάθμη λαδιού.

Η πολύ χαμηλή στάθμη λαδιού προξενεί ζημιά στην αντλία λαδιού.

Ελέγχετε τακτικά τις υδραυλικές συνδέσεις και τις βιδωτές συνδέσεις για στεγανότητα – σφίγγετε συμπληρωματικά αν χρειάζεται.

Συνδέσεις και επισκευές

Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού επιτρέπεται να γίνονται μόνο από ειδικευμένο ηλεκτρολόγο.

Σε περίπτωση ερωτήσεων, αναφέρετε τα εξής στοιχεία:

• Τύπος ρεύματος του κινητήρα
- Στοιχεία της πινακίδας τύπου της μηχανής
- Στοιχεία της πινακίδας τύπου του κινητήρα

Πληροφορίες σέρβις

Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα παρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα με τη χρήση ή φυσική φθορά, δηλ. τα παρακάτω εξαρτήματα χρειάζονται ως αναλώσιμα.

Φθειρόμενα εξαρτήματα*: σφήνα σχισίματος, υδραυλικό λάδι, λάδι γραναζοκιβωτίου

* δεν περιλαμβάνονται υποχρεωτικά στο παραδοτέο υλικό!

Ανταλλακτικά και αξεσουάρ μπορείτε να προμηθευτείτε από το κέντρο σέρβις της εταιρείας μας. Για τον σκοπό αυτόν, σαρώστε τον κωδικό QR στη σελίδα τίτλου.

16. Απόρριψη και ανακύκλωση

Υποδείξεις σχετικά με τη συσκευασία

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Παρακαλούμε να απορρίψετε τη συσκευασία με τρόπο φιλικό προς το περιβάλλον.

Υποδείξεις σχετικά με το νόμο περί ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ElektroG)

Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα, αλλά να συλλέγονται ή να απορρίπτονται ξεχωριστά!

• Οι χρησιμοποιημένες μπαταρίες ή επαναφορτιζόμενες μπαταρίες που δεν είναι σταθερά εγκατεστημένες στην παλαιά συσκευή, πρέπει πριν την παράδοσή της να αφαιρούνται χωρίς να καταστραφούν! Η απόρριψή τους ρυθμίζεται από τον νόμο σχετικά με μπαταρίες.
• Οι ιδιοκτήτες ή χρήστες παλαιού ηλεκτρικού και ηλεκτρονικού εξοπλισμού υποχρεούνται από τη νομοθεσία να τον επιστρέφουν μετά το τέλος της ωφέλιμης ζωής του.
• Ο τελικός χρήστης φέρει ο ίδιος την ευθύνη για τη διαγραφή των προσωπικών δεδομένων του από την προς απόρριψη παλαιά συσκευή!
• Το σύμβολο διαγραμμένου κάδου απορριμμάτων σημαίνει ότι τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν επιτρέπεται να απορρίπτονται στα οικιακά απορρίμματα.

• Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού μπορούν να παραδίδονται χωρίς χρέωση στις εξής θέσεις:

• Δημόσιες θέσεις απόρριψης ή συλλογής (π.χ. θέσεις που έχουν ορίσει οι δημοτικές αρχές)
• Σημεία πώλησης ηλεκτρικού εξοπλισμού (είτε φυσικά καταστήματα είτε online) εφόσον οι έμποροι έχουν την υποχρέωση παραλαβής τους ή προσφέρουν αυτή την υπηρεσία εθελοντικά.
• Έως τρεις παλαιές ηλεκτρικές συσκευές ανά είδος συσκευής, με μήκος ακμής έως 25 εκατοστών μπορείτε να τις παραδώσετε στον κατασκευαστή, χωρίς χρέωση και χωρίς προηγούμενη αγορά νέας συσκευής, ή να τις παραδώσετε σε άλλη εξουσιοδοτημένη θέση συλλογής.
• Περαιτέρω συμπληρωματικούς όρους παραλαβής του κατασκευαστή και του διανομέα μπορείτε να πληροφορηθείτε από το εκάστοτε τμήμα εξυπηρέτησης πελατών.

- Σε περίπτωση παράδοσης μιας νέας ηλεκτρικής συσκευής από τον κατασκευαστή σε μια ιδιωτική οικία, αυτός μπορεί να φροντίσει για τη δωρεάν παραλαβή της παλαιάς ηλεκτρικής συσκευής, κατόπιν ζήτησης από τον τελικό χρήστη. Για τον σκοπό αυτό επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών του κατασκευαστή.

- Αυτές οι δηλώσεις ισχύουν μόνο για εξοπλισμό που εγκαθίσταται και πωλείται σε χώρες της Ευρωπαϊκής Ένωσης και υπόκειται στην Ευρωπαϊκή Οδηγία 2012/19/ΕΕ. Σε χώρες εκτός Ευρωπαϊκής Ένωσης μπορεί να ισχύουν διαφορετικές διατάξεις για την απόρριψη αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού.

17. Αντιμετώπιση προβλημάτων

Ο παρακάτω πίνακας δείχνει συμπτώματα σφαλμάτων και περιγράφει πώς μπορείτε να τα αντιμετωπίσετε, στην περίπτωση που το μηχάνημά σας εμφανίσει κάποτε κάποια δυσλειτουργία. Αν δεν μπορείτε να εντοπίσετε και να εξαλείψετε το πρόβλημα με αυτό τον τρόπο, απευθυνθείτε στο τοπικό σας συνεργείο σέρβις.

Πρόβλημα ενδεχόμενη αιτία	Μέτρο αντιμετώπισης
Η υδραυλική αντλία δεν τίθεται σε λειτουργία	Απουσία τάσης	Ελέγξτε αν υπάρχει ρεύμα στα καλώδια τροφοδοσίας
	Ο θερμικός διακόπτης του ηλεκτροκινητήρα έχει απενεργοποιηθεί	Ενεργοποιήστε πάλι τον θερμικό διακόπτη στο εσωτερικό του περιβλήματος κινητήρα
Η κολόνα δεν κινείται προς τα κάτω	Χαμηλή στάθμη λαδιού	Ελέγξτε τη στάθμη λαδιού και συμπληρώστε λάδι
	Ένας από τους μοχλούς δεν είναι συνδεδεμένος	Ελέγξτε τη στερέωση των μοχλών
	Ακαθαρσίες στις ράγες	Καθαρίστε την κολόνα
Ο κινητήρας τίθεται σε λειτουργία, αλλά η κολόνα δεν κινείται προς τα κάτω	Λανθασμένη φορά περιστροφής του κινητήρα σε περίπτωση εναλλασσόμενου ρεύματος	Ελέγξτε και αλλάξτε την φορά περιστροφής του κινητήρα

Εμφανών ελαττωμάτων που πρέπει να κοινοποιούνται εντός 8 ημερών από την παραλαβή τω εμπορευμάτων. Διαφορετικά, τα δικαιώματα buyeris της αξίωσης λόγω τέτοιων ελαττωμάτων ακυρωθεί. Εγγυόμαστε για τις μηχανές μας σε περίπτωση κατάλληλη θεραπεία για το χρόνο της εκ του νόμου περιόδου εγγύησης από την παράδοση με τέτοιο τρόπο ώστε να αντικαταστήσει οποιοδήποτε μέρος δωρεάνη μηχανή που αποδεδειγμένα θα αχρηστευτει λόγω ελαττωματικού υλικού ή ελαττώματα της κατασκευής μέσα σε τέτοια χρονική περίοδο. Όσον αφορά τα τμήματα

που δεν έχουν κατασκευαστεί από εμάς έχουμε μόνο εγγυάται εφόσον έχουμε το δικαίωμα να τις αξιώσεις εγγύησης έναντι των προμηθευτών. Τα έξοδα για την εγκατάσταση των νέων τημηάτων θα πρέττει να βαρύνουν τον αγοραστή. Πρέττει να αποκλείεται η ακύρωση της πώλησης ή η μείωση της τιμής αγοράς, καθώς και οποιεσδήποτε άλλες έξιώσεις για αποζημίωση. Η λεπίδα πριονιού είναι αναλώσιμο είδος και εξαιρούνται ρητά από καμία εγγύηση.

Garantie RO
