| Ürün Tipi | Hidrolik odun ayırıcı (bölücü) |
| Marka | Scheppach |
| Model | HL3000GM |
| Boyutlar (U x G x Y) | 1540 x 1140 x 2520 mm |
| Ağırlık | 373 kg |
| Besleme | Üç fazlı elektrik motoru 400 V~ / 50 Hz veya şanzıman mili (kuvvet çıkışı, 540 dev/dak) |
| Çekilen güç (P1) | 5500 W |
| Çıkış gücü (P2) | 4500 W |
| Maks. ayırma kuvveti | 30 t |
| Silindir stroku | 948 mm |
| İleri hız | 12,5 cm/s |
| Geri dönüş hızı | 6,7 cm/s |
| İzin verilen odun uzunluğu | 560 - 1100 mm |
| İzin verilen odun çapı | 100 - 400 mm |
| Yağ deposu kapasitesi | 30 L |
| Çalışma modu | S6 %40 (kesintisiz periyodik çalışma) |
| Ses basıncı seviyesi (L_pA) | 55 dB (belirsizlik 3 dB) |
| Ses gücü seviyesi (L_WA) | 75 dB (belirsizlik 3 dB) |
| Güvenlik | İki elle kumanda, yeniden başlatma koruması, kesinti durumunda otomatik durdurma |
| Bakım | Hidrolik yağ değişimi her 250 saatte bir, şanzıman yağı her 250 saatte veya 6 ayda bir |
| Garanti | Yasal (malzeme veya işçilik hataları) |
Sık sorulan sorular - HL3000GM SCHEPPACH
Kullanıcıların soruları hakkında HL3000GM SCHEPPACH
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Dağıtıcı PDF formatında ücretsiz! Kılavuzunuzu bulun HL3000GM - SCHEPPACH ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. HL3000GM markasının SCHEPPACH.
KULLANIM KILAVUZU HL3000GM SCHEPPACH
Cihaz üzerindeki sembollerin açıklaması
Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.
 | Devreye almadan önce el kılavuzunu okuyun |
 | Kazaya dayanıklı ayakkabılar kullanın |
 | İş eldivenleri kullanın |
 | Koruyucu kulaklık ve koruyucu gözlük kullanın |
 | Koruyucu kask kullanın |
 | Çalışma alanında sigara içilmez |
 | Hidrolik yağının zemine akmasına izin vermeyin |
 | Çalışma alanınızı düzenli tutun! Dağınıklık kazalara yol açabilir! |
 | Kullanılmış yağı uygun şekilde bertaraf edin (yerel kullanılmış yağ toplama merkezi). Kul- lanılmış yağın toprağa boşaltılması veya atıklarla karıştırılması yasaktır. |
 | Sıkışan kütükleri ellerinizle çıkarmayın. |
 | Koruma ve güvenlik tertibatlarının çıkarılması veya değiştirilmesi yasaktır. |
 | Dikkat! Onarım, bakım ve temizlik işlerini yapmadan önce motoru kapatın ve elektrik fişini çekin. |
 | Kesik ve ezilme riski; yarma bıçağı hareket halindeyken asla tehlikeli alanlara dokunma-yın. |
 | Yüksek gerilim, hayati tehlike! |
 | Makine sadece bir kişi tarafından çalıştırılabilir! |
 | Çalışmaya başlamadan önce hava tahliye civatasını yaklaşık 2 tur gevşetin. Taşımadan önce kapatın. |
 | İkaz! Hareketli takımlar! |
 | Cihazı yatay olarak taşımayın! |
 | Yetkisiz kişilerin erişimi yasaktır |
 | İki çalışma hızı:1. Düşük hız ve tam yarma kuvveti2. Yüksek hız ve azaltılmış yarma kuvveti |
| Dikkat! | Bu kullanım kılavuzunda güvenliğiniz ile ilgili noktaları bu işaret ile donattık |
 | Ürün Avrupa'da geçerli yönetmeliklere uygundur. |
 | Ürün Sırbistan'daki geçerli yönetmeliklere uygundur. |
İçindekiler: Sayfa:
- Giriş 286
- Cihaz açıklaması 286
- Teslimat kapsamı 286
- Amacına uygun kullanım 286
- Genel güvenlik açıklamaları 287
- Ilave güvenlik uyarıları 287
- Teknik veriler 288
- Ambalajdan çıkarma....288
- Kurulum / işletme almadan önce 288
- İşletime alma 289
- Elektrik bağlantısı 291
- Temizlik....291
- Taşima....291
- Depolama 291
- Bakim 292
- İmha ve yeniden değerlendirme 292
- Arıza giderme....293
- Uygunluk beyanı 298

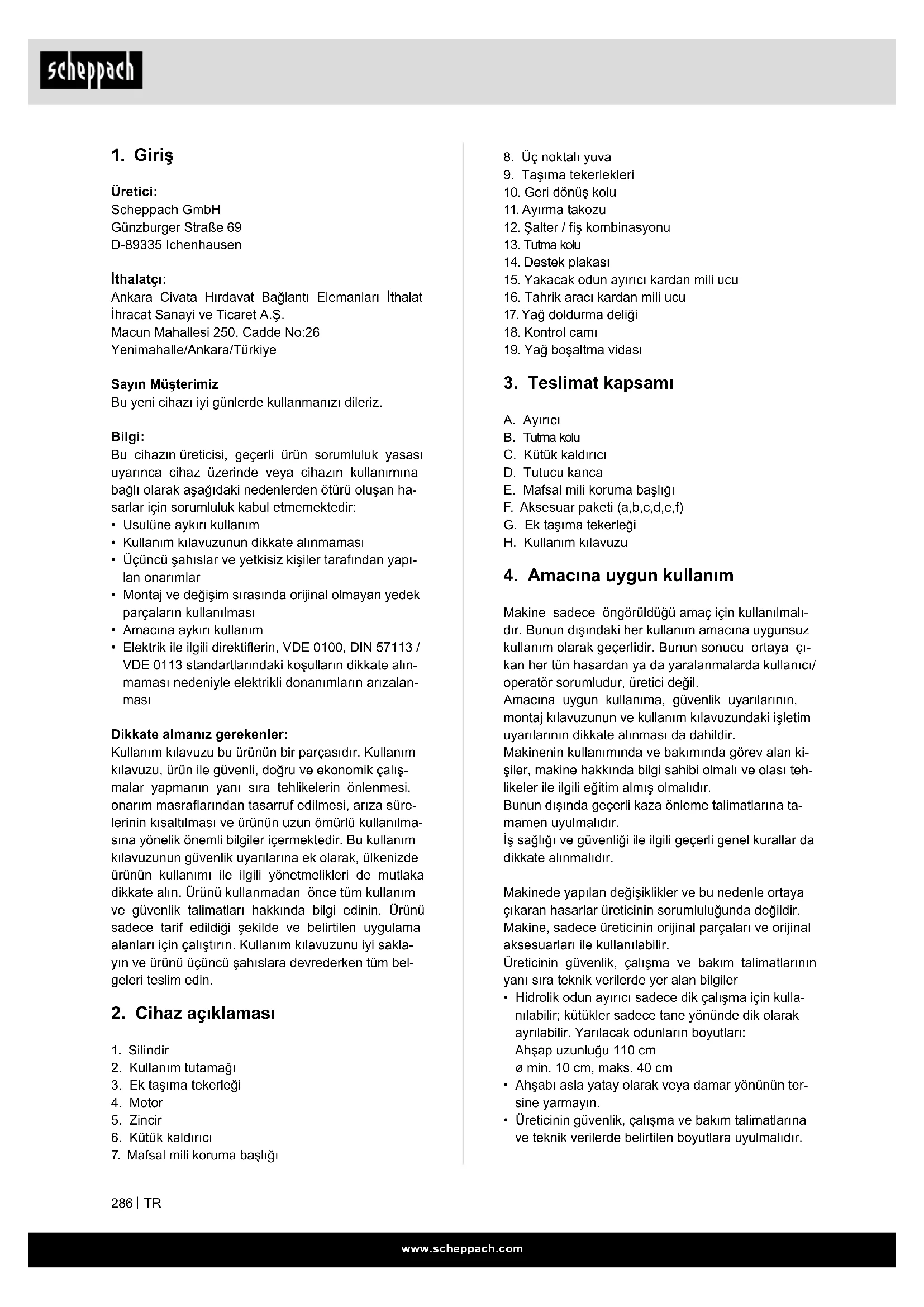

1. Giriş
Üretici:
Scheppach GmbH
Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.
Macun Mahallesi 250. Cadde No:26
Yenimahalle/Ankara/Türkiye
Sayın Müşterimiz
Bu yeni cihazı iyi günlerde kullanmanızı dileriz.
Bilgi:
Bu cihazın üreticisi, geçerli ürün sorumluluk yasası uyarınca cihaz üzerinde veya cihazın kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:
- Usulüne aykırı kullanım
- Kullanım kılavuzunun dikkate alınmaması
- Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar
- Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması
- Amacına aykırı kullanım
- Elektrik ile ilgili direktiflerin, VDE 0100, DIN 57113 / VDE 0113 standartlarındaki koşulların dikkate alınmaması nedeniyle elektrikli donanımların arızalanması
Dikkate almanız gerekenler:
Kullanım kılavuzu bu ürünün bir parçasıdır. Kullanım kılavuzu, ürün ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve ürünün uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir. Bu kullanım kılavuzunun güvenlik uyarlarına ek olarak, ülkenizde ürünün kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın. Ürünü kullanmadan önce tüm kullanım ve güvenlik talimatları hakkında bilgi edinin. Ürünü sadece tarif edildiği şekilde ve belirtilen uygulama alanları için çalıştırın. Kullanım kılavuzunu iyi saklayın ve ürünü üçüncü şahıslara devrederken tüm belgeleri teslim edin.

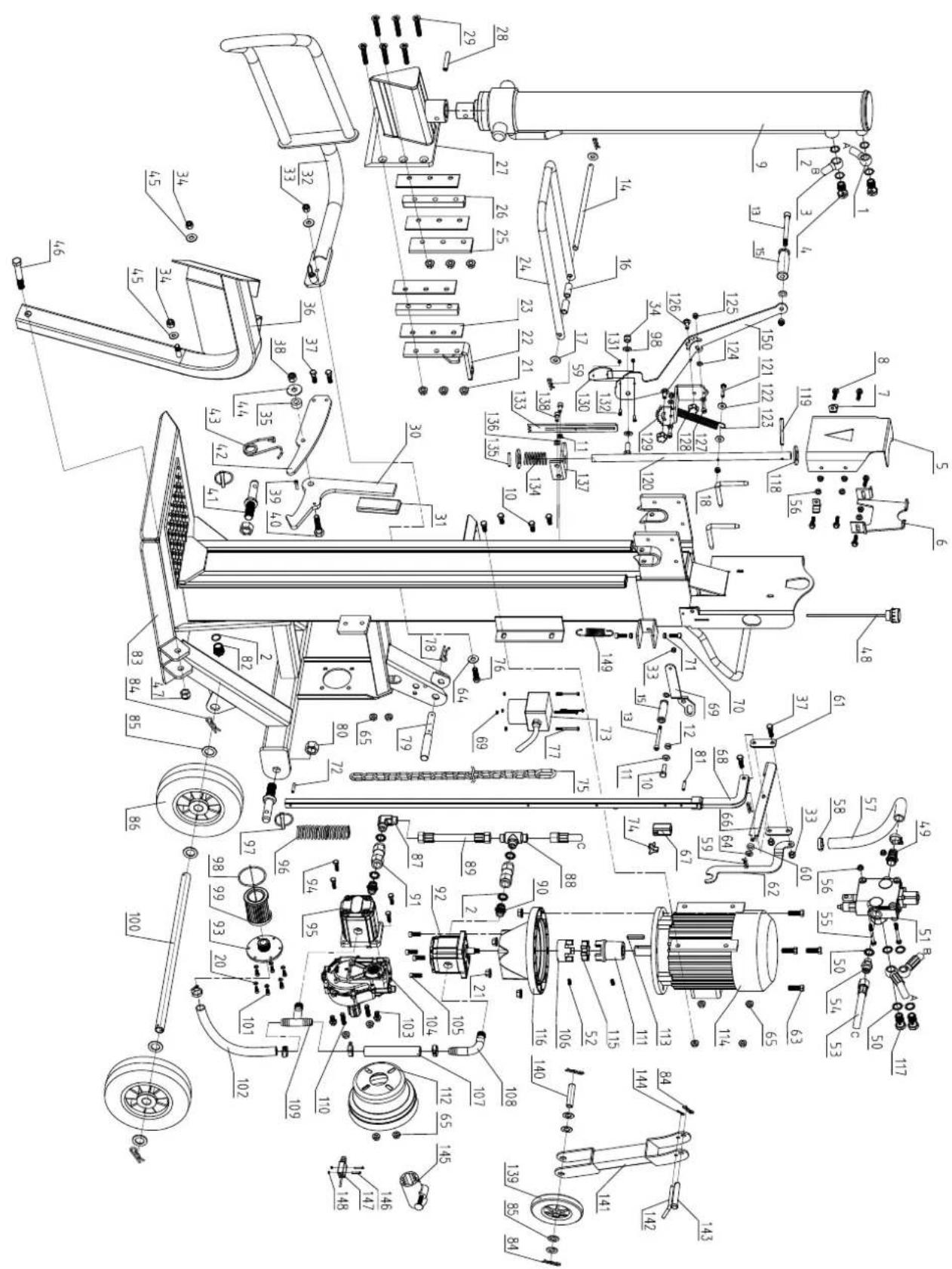

2. Cihaz açıklaması
- Silindir
- Kullanım tutamağı
- Ek taşıma tekerleği
- Motor
- Zincir
-
Kütük kaldırıcı
-
Mafsal mili koruma başlığı
-
Üç noktali yuva
- Taşıma tekerlekleri
- Geri dönüş kolu
- Ayırma takozu
- Şalter / fiş kombinasyonu
- Tutma kolu
- Destek plakası
- Yakacak odun ayırıcı kardan mili ucu
- Tahrik aracı kardan mili ucu
- Yağ doldurma deliği
- Kontrol camı
- Yağ boşaltma vidası
3. Teslimat kapsamı
A. Ayırcı
B. Tutma kolu
C. Kütük kaldırıcı
D. Tutucu kanca
E. Mafsal mili koruma başlığı
F. Aksesuar paketi (a,b,c,d,e,f)
G. Ek taşıma tekerleği
H. Kullanım kılavuzu
4. Amacına uygun kullanım
Makine sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygunsuz kullanım olarak geçerlidir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda kullanıcı/operatör sorumludur, üretici değil.
Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.
Makinenin kullanımında ve bakımında görev alan kişiler, makine hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.
Bunun dışında geçerli kaza önleme talimatlarına tamamen uyulmalıdır.
İş sağlığı ve güvenliği ile ilgili geçerli genel kurallar da dikkate alınmalıdır.
Makinede yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.
Makine, sadece üreticinin orijinal parçaları ve orijinal aksesuarları ile kullanılabilir.
Üreticinin güvenlik, çalışma ve bakım talimatlarının yanı sıra teknik verilerde yer alan bilgiler
- Hidrolik odun ayırıcı sadece dik çalışma için kullanı labilir; kütükler sadece tane yönünde dik olarak ayrılabilir. Yarılacak odunların boyutları:
Ahşap uzunluğu 110 cm ø min. 10 cm, maks. 40 cm
- Ahşabı asla yatay olarak veya damar yönünün tersine yarmayın.
- Üreticinin güvenlik, çalışma ve bakım talimatlarına ve teknik verilerde belirtilen boyutlara uyulmalıdır.
- Kaza önleme talimatlarına ve genel olarak bilinen diğer güvenlik tekniği kurallarına dikkat edilmelidir.
- Makine sadece onu tanıyan ve tehlikeleri hakkında bilgilendirilmiş kişiler tarafından kullanılmalı, bakımı veya onarımı yapılmalıdır. Makinede yapılan izinsiz değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.
- Makine yalnızca üreticinin orijinal aksesuarları ve orijinal takımlarıyla kullanılabilir.
- Bunun dışındaki her kullanım amacına uygunsuz kullanım olarak geçerlidir. Bundan kaynaklanan hasarlardan üretici sorumlu değildir, riski tamamen kullanıcıya aittir.
Lütfen cihazlarımızın ticari, zanaatkar ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Cihaz ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.
5. Genel güvenlik açıklamaları
UYARI: Elektrikli aletleri kullanırken yangın, elektrik çarpması ve kişisel yaralanma riskini azaltmak için aşağıdaki temel güvenlik önlemlerine uymalısınız. Bu takımla çalışmadan önce lütfen tüm talimatları okuyun.
- Makinedeki tüm güvenlik ve tehlike uyarılarını dikkate alın.
- Makinedeki güvenlik ve tehlike uyarılarının tümü okunabilir durumda tutulmalıdır.
- Makine üzerindeki güvenlik tertibatları sökülmemeli veya kullanılamaz hale getirilmemelidir.
- Makine üzerindeki güvenlik tertibatları sökülmemeli veya kullanılamaz hale getirilmemelidir.
- Şebeke bağlantı kablolarını kontrol edin. Hatalı bağlantı kabloları kullanmayın.
- Devreye almadan önce çift el kumandasının doğru çalışıp çalışmadığını kontrol edin.
- Kumanda personeli en az 18 yaşında olmalıdır. Çıraklar en az 16 yaşında olmalıdır, ancak makine üzerinde yalnızca gözetim altında çalışabilirler.
- Çalışırken iş eldivenleri giyin.
- Çalışma sırasında dikkat: Yarma takımı nedeniyle parmaklarda ve ellerde yaralanma riski.
- Ağır veya hantal parçaları ayırırken, destek için uygun yardımcılar kullanın.
- Dönüştürme, ayarlama ve temizleme çalışmalarının yanı sıra bakım ve sorun giderme işlemlerini yalnızca motor kapalıyken gerçekleştirin. Elektrik fişini çekin!
- Elektrik tesisatındaki kurulumlar, onarımlar ve bakım çalışmaları yalnızca uzman personel tarafından gerçekleştirilmelidir.
- Tüm koruma ve güvenlik tertibatları, tamamlanan onarım ya da bakım çalışmaları sonrasında hemen tekrar monte edilmelidir.
- İş yerinden ayrılırken motoru kapatın. Elektrik fişini çekin!
6. Ilave güvenlik uyarıları
- Odun ayırıcı sadece tek bir kişi tarafından çalıştırılabilir.
- Kendinizi olası yaralanmalardan korumak için koruyucu donanımı (koruyucu gözlük/vizör, eldiven, koruyucu ayakkabı) kullanın.
- Çivi, tel veya başka nesneler içeren kütükleri asla ayırmayın.
- Yarılmış ahşap ve talaşlar tehlikeli bir çalışma alanı oluşturur. Takılma, kayma veya düşme tehlikesi mevcuttur. Çalışma alanını her zaman düzenli tutun.
- Makine açıklken ellerinizi asla makinenin hareketli parçalarının üzerine koymayın.
- Sadece maksimum 110 cm uzunluğunda odun yarınız.
Uyarı! Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.
Artik riskler
Makine, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.
- Ahşap doğru şekilde yönlendirilmez veya desteklenmezse, yarma takımı nedeniyle parmaklarda ve ellerde yaralanma riski.
- İş parçasının doğru şekilde tutulmaması veya yönlendirilmemesi durumunda fırlamasından kaynaklanan yaralanmalar.
- Usulüne uygun olmayan elektrik bağlantı kablolarının kullanılması durumunda akım nedeniyle tehlike vardır.
- Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.
- Artık riskler, güvenlik açıklamaları ve Amacına uygun kullanım bölümleri ve kullanım talimatının tamamı dikkate alındığında en aza indirgenebilir.
- Usulüne uygun olmayan elektrik bağlantı kablolarının kullanılması halinde akım nedeniyle sağlık riski söz konusudur.
- Ayar veya bakım işlerine başlamadan önce, başlatma düğmesini serbest bırakın ve elektrik fişini prizden ayırın.
- Makinenin rastgele işletme alınmalarını önleyin: Fişin elektrik prizine sokulması sırasında çalışma düğmesine basılmamalıdır.
- Bu kullanım kılavuzunda önerilen takımları kullanın. Bu şekilde makinenizden en iyi performansı elde edersiniz.
- Makine çalıştığı除了 ellerinizi çalışma alanından uzak tutun.
7. Teknik veriler
| HL2200GM | HL3000GM | |
| Tahrik | Kardan mili + elektrik motoru | |
| Motor | 400 V~ / 50 Hz | |
| Çekiş gücü P1 | 5100 W | 5500 W |
| Çıkış gücü P2 | 4000 W | 4500 W |
| Çalışma modu | S6 40% | |
| PTO / motor devir sayısı | 540 dak ^1 1400 dak ^-1 | |
| Faz invertörü | Evet | |
| Boyutlar U x G X Y | 1540 x 1140 x 2520 mm | |
| Min./maks. ahşap uzunluğu | 560 - 1100 mm | |
| Min./maks. ahşap çapı | 100 - 400 mm | |
| Maks. güç | 22 t | 30 t |
| Silindir stroku | 948 mm | |
| İlerleme hızı | 10,5 cm/sn 12,5 cm/sn | |
| Geri dönüş hızı | 7,5 cm/sn | 6,7 cm/sn |
| Yağ miktarı | 24 l | 30 l |
| Ağırlık | 319 kg | 373 kg |
Teknik değişiklik yapma hakkı saklıdır!
Gürültüler
⚠ Uyarı: Gürültü, sağlığınızı son derece olumsuz etkileyebilir. Makine gürültüsü 85 dB'yi aşarsa, lütfen uygun koruyucu kulaklık takın.
Karakteristik ses değerleri
Ses gücü seviyesi L_WA 75 dB
Ses basınç seviyesi L _pA 55 dB
Belirsizlik K_WA/pA 3 dB
*Çalışma modu S6 %40, kesintisiz periyodik çalışma. İşletim, çalışmaya başlama süresi, sabit çalışma süresi ve rölanti süresinden oluşur. Çalma süresi 10 daki-kadır, göreceli açılma süresi çalma süresinin %40'ıdır.
Baskı kuvveti:
Dahili hidrolik pompanın güç seviyesi, 22/30 tona kadar bir yarma kuvveti için kısa süreli bir basınç seviyesine ulaşabilir. Varsayılan ayarda, hidrolik ayırıcı fabrikada yaklaşık %10 daha düşük bir güç seviyesine ayarlanmıştır. Güvenlik nedenlerinden dolayı, temel ayarlar kullanıcı tarafından değiştirilmemelidir.
Çalışma ve ortam sıcaklığı, hava basıncı ve nem gibi dış koşulların hidrolik yağın viskozitesini etkilediğini lütfen unutmayın. Buna ek olarak, üretim toleransları ve bakım hataları ulaşılabilir basınç seviyesini etkileyebilir.
8. Ambalajdan çıkarma
Ambalajı açın ve makineyi dikkatlice dışarı çıkarın. Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa). Teslimat kapsamının eksiksiz olduğunu kontrol edin.
Makine ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin.
Şikayet olması durumunda derhal tedarikçi bilgilendirilmelidir. Daha sonra yapılan şikayetler kabul edilmemektedir.
Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.
Kullanımdan önce kullanım kılavuzunu okuyarak cihaz hakkında bilgi edinin.
Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.
Siparişlerinizde her zaman ürün numarasını ile cihazın tip ve yapım yılınız belirtin.
⚠ DİKKAT!
Makine ve ambalaj malzemesi, çocuklar için uygun değildir! Çocuklar; plastik torbalar, folyolar ve küçük parçalar ile oynamamalıdır! Yutma ve boğulma tehlikesi söz konusudur!
9. Kurulum / işletme almadan önce
9.1 Üç noktali pimlerin takılması (aksesuar çantası A) (Res. 3)
Dişli civataları sağlanan deliklerden geçirin ve her birini diğer taraftan bir M22 somunla sabitleyin.
9.2 Kuyruk mili kovanını (7) takın (aksesuar çantası B) (Res. 4)
Tahrik mili koruyucu kapağını tahrik mili üzerindeki çıkıntılı vidaların üzerine yerleştirin ve iki M10 somunla sabitleyin.
9.3 Ayırcıyı çalışma konumuna getirin (aksesuar çantası C) (Res. 5 + 6)
Ayırıcıyı güç kaynağına bağlayın. Motorun dönüş yönüne dikkat edin. Silindir kılavuza oturana kadar her iki kontrol kolunu da indirin. Silindiri yakacak odun ayırıcıya sabitlemek için iki L pimini (C) takın. L pimlerini yay kulaklarına sabitleyin. Ardından yarma biçagını üst konuma getirin ve desteği çıkarın.
Ayırcıyı her taşıdımızda gerekeceğinden, desteği güvenli bir yerde saklayın.
9.4 Tutma kolunu (13) takın (aksesuar çantası D) (Res. 7)
Tutma kolunu bir M10x40 altigen civata, iki pul ve bir somun ile sabitleyin.
9.5 Tutma kancasını (D) takın (aksesuar çantası E) (Res. 8)
Tutma kancalarını 2 altıgen civata ve 2 somun ile çerçeveye takın.
9.6 Kütük kaldırıcıyı monte edin (aksesuar çantası F) (Res. 9)
Bir M16x100 altı köşeli cívata kullanarak kütük kaldırıcıyı tutma braketine sabitleyin. Zinciri yarma bıçağına kancalayın.
İlave bir taşıma tekerleğinin takılması (Res. 10)
Taşıma tekerleğini Res. 10'da gösterildiği gibi takın. Ayırıcı ile çalışırken tekerleği kilitleme pimi (10a) ile üst deliğe sabitleyin. Taşıma sırasında tekerleği alt deliğe sabitleyin.
⚠ DİKKAT!
İşletime almadan önce cihazı mutlaka komple monte edin!
10. İşletime alma
Makinenin eksiksiz ve doğru şekilde monte edildiğinden emin olun. Her kullanım öncesinde kontrol edilmesi gerekenler:
- Bağlantı kablolarında kusur (çatlak, kesik, vb.) olup olmadığını kontrol edin,
- Makinede herhangi bir hasar olup olmadığını kontrol edin,
- Tüm vidaların sıkı olup olmadığını kontrol edin,
- Hidroliği sızıntılarar karşı kontrol edin ve
- Yağ seviyesi
Yağ seviyesini kontrol edin (Res. 13)
Hidrolik sistem yağ tankı, yağ pompası ve kontrol valfinden oluşan kapalı bir sistemdir. Her çalıştırmadan önce yağ seviyesini düzenli olarak kontrol edin. Yağ seviyesi çok düşükse, yağ pompası hasar görebilir. Yağ seviyesi, yağ ölçüm çubuğu üzerindeki orta işaretin içinde olmalıdır. Ayırma sütunu testten önce geri çekilmeli ve makine düz olmalıdır. Yağ seviyesini ölçmek için yağ ölçüm çubuğunu sonuna kadar çevirin.
E-motor
Motorun çalışma yönünü kontrol edin. Yarma kolu üst konumda değilse, geri gidiş telini veya kolları kullanarak yarma bıçağını üst konuma getirin. Bölme kolu zaten üst konumdaysa, iki kolu aşağı doğru hareket ettirerek bölme mekanizmasını etkinleştirin. Bu, bölme kolunun aşağı doğru hareket etmesine neden olacaktır. Kolları veya geri gidiş telini çalıştırmanıza rağmen yarma bıçağı hareket etmiyorsa, makineyi derhal kapatın. Motorun dönüş yönünü değiştirmek için fişli ünitedeki kutup ters çevirme ünitesini çevirin (Res. 11 + 12).
Motoru asla yanlış dönüş yönünde çalıştırmayın!
Bu kaçınılmaz olarak pompa sisteminin tahrip olmasına yol açacaktır ve bunun için hiçbir garanti talep edilemez.
Fonksiyon kontrolü
Her kullanımdan önce işlevsel bir test yapılmalıdır.
Eylem: Sonuç:
| Her iki kolu da aşağı doğru bastırın. | Yarma bıçağı aşağıya doğru iner - masanın yaklaşık 20 cm üzerine kadar. |
| Her seferinde bir kolu serbest bırakın | Yarma bıçağı seçilen konumda kalır. |
Dikkat!
Devreye almadan önce doldurma tapasını (Res. 19) gevşetin.
Doldurma tapasını gevşetmeyi asla unutmayın! Aksi takdirde, sistemdeki hava tekrar tekrar sıkıştırılır ve basınç düşürülür, bu da hidrolik devrenin contalarını tahrip eder ve odun ayırıcı artık kullanılamaz hale gelir. Bu durumda, satıcı ve üretici her türlü garanti talebinden kendilerini uzak tutarlar.
Açma/kapama (12)
Açmak için yeşil düğmeye basın.
Kapatmak için kırmızı düğmeye basın.
Bilgi: Her kullanımdan önce, açma/kapama ünitesini bir kez açıp kapatarak işlevini kontrol edin.
Güç kesintisi durumunda yeniden başlatma koruması (sıfır gerilim tetikleyici)
Elektrik kesintisi, fişin istenmeden çıkarılması veya arızalı bir sigorta durumunda cihaz otomatik olarak kapanır. Tekrar açmak için anahtarlama ünitesindeki yeşil düğmeye tekrar basın.
Kardan mili
- Makineyi tahrikli aracın üç noktalı kapline bağlamadan önce, makinenin ağırlığının tahrikli araç için uygun olduğundan emin olun. Makinenin ağırlığı, üreticinin derecelendirme plakasında bulunabilir.
- Kuyruk mili sadece traktör motoru kapalıyken bağlanabilir.
- Sadece odun ayırıcı ile kullanıma uygun onaylı tahrik millerini kullanın. Kuyruk mili de iyi durumda olması gereken tüm güvenlik tertibatlarıyla donatılmış olmalıdır.
- Çalışırken kuyruk mili yakınında durmayın.
- Traktördeki hızın, nominal değer plakasında belirtilen sayıyı aşmadığından emin olun, maks. 540 d/dak.
- Bakım çalışması yapmadan önce veya ayırma takozu sıkıştıysa, önce makineyi traktörden ayırın ve traktörü kapatın.
Ayırcıyı tahrik aracına takın
(Şek. 13 + 14)
- Tahrik aracını geriye doğru odun ayırciya doğru sürün. Alt toplama kollarını yakacak odun işlem-cisinin toplama pimlerine yeterince yakın konum-landırın.
-
Tahrikli aracın el frenini çekin ve motoru kapatın. Arka tekerlekleri her iki taraftan takozlarla veya başka uygun nesnelerle bloke edin.
-
Toz kapağını (1) çıkarın ve kuyruk mili gövdesine (2) asın.
-
Alt destek kollarını yakacak odun işlemcisinin destek pimlerine indirin ve kilitleme pimleriyle sabitleyin. (3)
-
Üst montaj kolunu brakete yerleştirin ve braketteki deliklerle hizalayın. Üst toplama kolunu kilitlemek için askı pimini takın.
- Redüktörün kuyruk mili ucunun çapı 34,8 mm'dir ve 6 dişli bir bağlantıya sahiptir (standart kategori 1 kuyruk mili).
-
PTO tahrik milini dişli kutusundaki ve tahrik ara-cındaki PTO mili ucunun üzerinden kaydırın. PTO tahrik milinin her iki ucunda bulunan yaylı pimleri içeri bastırın. Tahrik milini, yaylı pimler yaylanıp tahrik milinin ucundaki dişlere oturana kadar tah-rik milinin uçları üzerinden daha fazla itin.
-
Tahrik milini hizalayın
Yukarıdan ve milin yan tarafından bakıldığında, yakacak odun ayıricıdaki kuyruk mili ucu (15) ve tahrik aracındaki kuyruk mili ucu (16) paralel hizalanmalıdır. Universal kardan mili açıları (α) mümkün olduğunca küçük olmalıdır.
- Koruma tertibatının dönmesini önlemek için kuyruk mili tahrikinin güvenlik zincirini yakacak odun işleyicinin ve tahrik aracının sabit bir parçasına sabitleyin.
Tahrikli aracın kuyruk milinin çalışma yönünü kontrol edin. Yarma kolu üst konumda değilse, geri gidiş teli-ni veya kolları kullanarak yarma bıçağını üst konuma getirin.
Bölme kolu zaten üst konumdaysa, iki kolu aşağı doğru hareket ettirerek bölme mekanizmasını etkinleştirin. Bu, bölme kolunun aşağı doğru hareket etmesine neden olacaktır. Kolları veya geri gidiş telini çalıştırmanıza rağmen yarma biçağı hareket etmiyorsa, kuyruk mili tahrikini durdurun ve dönüş yönünü değiştirin.
Kuyruk mili tahrikini asla yanlış dönüş yönünde çalıştırmayın! Bu kaçınılmaz olarak pompa sisteminin tahrip olmasına yol açacaktır ve bunun için hiçbir garanti talep edilemez.
Koruyucu kolun kullanılması (Res. 15)
Koruyucu kolun yüksekliği, ahşabın uzunluğuna bağlı olarak çeşitli kademelerde ayarlanabilir.
Sütunlar (Res. 16 + 17)
- Dış hava sıcaklığı 5°C'nin altındaysa, hidrolik sistemin çalışma sıcaklığına ulaşması için makineyi yaklaşık beş dakika rölantide bırakın. Odunu yarma bıçağının altına dik olarak yerleştirin
Dikkat: Yarma bıçağı çok keskindir. Yaralanma tehlikesi!
- Her iki kumanda kolunu aşağı doğru bastırdığınızda, yarma biçağı aşağı doğru hareket eder ve ahşabı yarar.
- Sadece düz biçilmiş odunları ayırın.
- Odunu dikey olarak yarmak.
- Asla yatay veya damar yoluna çapraz olarak yar-mayın!
- Odun yararken uygun eldivenler ve koruyucu ayakkabılar giyin.
- Eğer odun aşırı derecede büyümüşse, kütükleri kenarlarından ayırın.
Dikkat: Bazı ahşap türleri yarılma sırasında çok fazla gerilim altında kalabilir ve aniden çatlayabilir.
- Sıkışan ahşabı yarma yönüne doğru vurun veya ayırma takozunu yukarı doğru hareket ettirerek çıkarın. △ Uyarı: Parmaklar ve eller için ezilme tehlikesi!
Kütük kaldırıcının çalışması (6)
Kütük kaldırıcı hakkında genel bilgiler:
- Güvenlik nedenlerinden dolayı, kütük kaldırıcının zinciri sadece son bakla ile yarma bıçağına takılabilir.
- Kütük kaldırıcının çalışma alanında kimsenin bulunmadığından emin olun
Kütük kaldırıcının çalışması:
- Kaldırma borusunun serbestçe hareket edebilmesi için kütük kaldırıcının tutma kancasını serbest bırakın.
- Kütük kaldırıcının kaldırma borusu tamamen yere değene kadar yarma biçagını aşağı doğru hareket ettirin.
- Bu pozisyonda, yarılacak ahşap kütüğü kaldırma borusu üzerine yuvarlayabilirsiniz.
(Kütük iki sabitleme noktası arasındaki alanda bulunmalıdır)
- Geri gidiş telini aşağı bastırın ve yarma bıçağının yukarı doğru hareket etmesini sağlayın.
(İkaz! Kütük kaldırıcının çalışma alanında dur- mayın! Yaralanma tehlikesi!)
- Şimdi kütüğü hizalayın, tutma mandreline doğru bastırın ve bölün.
(bkz: Çalışma talimatları)
- Ardından yarılan odunu çıkarın ve ayırma takozunu ve dolayısıyla kütük kaldırıcıyı tekrar aşağı indirin.
- Artık yeni bir kütük, kütük kaldırıcı üzerine yuvarlanabilir.
Kütük kaldırıcıyı sıfırlayın.
Kütük kaldırıcı kullanılmadığında, ikinci bir koruyucu kol olarak kullanılır. Bunu yapmak için kol, tutma kan-casına oturana kadar kaldırılır.
Kütük kaldırıcının taşıma konumu:
Kütük kaldırıcıyı yerine oturana kadar elle yukarı doğru yönlendirin.
Hızlı ve güvenli çalışmayı sağlamak için bu talimatları izleyin
11. Elektrik bağlantısı
Takılı elektro motor işletme hazır bir şekilde bağlıdır. Bağlantı ilgili VDE ve DIN kurallarına uygundur.
Müşteri tarafından yapılan şebeke bağlantısı ya da kullanılan uzatma hattı bu talimatlara uygun olmalıdır.
Hasarlı elektrik bağlantı kablosu
Elektrikli bağlantı kablolarında sıklıkla izolasyon hasarları oluşur.
Bunun olası nedenleri:
- Bağlantı kablolarının pencere veya kapılardan geçmesi nedeniyle oluşan baskılar.
- Bağlantı kablosunun doğru döşenmemesi veya sabitlenmemesi nedeniyle bükülmesi.
- Bağlantı kablosuna basılması nedeniyle oluşan kesilmeler.
- Duvar prizinden zorla çekme nedeniyle oluşan izolasyon hasarları.
- Izolasyonun eskimesine bağlı çatlaklar.
Bu gibi hasarlı elektrik bağlantı kabloları kullanılmamalıdır ve izolasyon hasarları nedeniyle ölüm tehlikesi söz konusudur.
Elektrik bağlantı kablolarında düzenli olarak hasar kontrolü yapın. Kontrol sırasında bağlantı kablosunun şebekeye bağlı olmamasına dikkat edin.
Elektrik bağlantı kabloları geçerli VDE ve DIN yönet-meliklerine uygun olmalıdır. Sadece H07RN kodlu bağlantı kabloları kullanın.
Bağlantı kablosunda tip kodu baskısının bulunması zorunludur.
Yol verme akımı yüksek makinelerde (3000 watt ve üzeri), tek fazlı alternatif akımlı motorlar için C 16A veya K 16A sigorta kullanılmasını tavsiye ediyoruz!
Üç fazlı motor 400 V\~ / 50 Hz
Şebeke gerilimi 400 V\~ / 50 Hz.
Şebeke bağlantısı ve uzatma hattı 5 telli olmalıdır = 3 P + N + SL. - (3/N/PE).
Uzatma kablolarının kesiti en az 1,5 mm² olmalıdır.
Şebeke bağlantısı maksimum 16 A ile sigortalanmıştır.
Şebekeye bağlarken veya yer değiştirirken dönüş yönü kontrol edilmelidir. Gerekirse polarite tersine çevrilmelidir.
Cihaz fişindeki kutup ters çevirme cihazını çevirin.
12. Temizlik
Dikkat!
Tüm temizlik çalışmalarından önce elektrik fişini çekin.
Cihazı her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.
Belirli zaman aralıklarında bir bezle makinedeki talaşları ve tozları silin.
Cihazı düzenli olarak nemli bezle ve biraz yağlama sabunu ile temizleyin. Temizlik ya da çözelti maddesi kullanmayın; bunlar cihazın plastik parçalarına zarar verebilir. Cihazın içerisinde su girmemesine dikkat edin.
13. Taşıma
Yakacak odun ayırıcı, tahrikli araç üzerindeki 3 nokta- lı bağlantı kullanılarak kolayca taşınabilir.
Yakacak odun ayırcıyı taşımadan önce, taşıma konumuna getirin. Bunu yapmak için, ayırma takozunu metal desteğe dayanana kadar aşağı doğru hareket ettirin. Ardından her iki L pimini çıkarın ve geri gidiş telini aşağı doğru bastırarak hidrolik silindiri taşıma konumuna getirin.
Sürüş sırasında, örneğin dönüşlerde, park ederken ve kavşaklarda yeterli manevra alanı olduğundan emin olun.
Yakacak odun ayırcıyı taşımadan önce, tahrik aracı na düzgün ve güvenli bir şekilde bağlandığından ve kuyruk milinin çıkarıldığından emin olun.
Yakacak odun ayırcıyı asla kuyruk mili tahriki bağlıyken taşımayın.
Yakacak odun ayırcısının taşıma sırasında engelleri aşmak için yeterince yüksekfe kaldırıldığından emin olun.
14. Depolama
Cihazı ve aksesuarlarını karanlık, kuru ve buzlanmayan ve çocukların erişemeyeceği bir yerde muhafaza edin. İdeal depolama sıcaklığı 5 ve 30°C arasındadır. Takımı orijinal ambalajında saklayın.
Toz ve ıslaklığa karşı korumak için takımın üzerini ka- patın. Kullanım kılavuzunu takımın yanında saklayın.
15. Bakım
Dikkat!
Tüm bakım çalışmalarından önce elektrik fisini çekin. Kuyruk milinin tahrik aracına bağlı olmadığından emin olun.
Yağı ne zaman değiştirmeliyim?
İlk yağ değişimi 50 çalışma saatinden sonra, ardından her 250 çalışma saatinde bir yapılmalıdır.
Yağ değişimi (Res. 18)
Yakacak odun ayırcıyı hafifçe yükseltilmiş bir taban üzerine yerleştirin (örn. Europalet). Ayırma sütunundaki boşaltma tapasının altına yeterli bir kap (min. 30 litre) yerleştirin.
Boşaltma tapasını açın ve yağın dikkatlice kaba boşalmasını sağlayın.
Yağın daha iyi boşalmasını sağlamak için ayırma sü- tunundaki üstündeki doldurma tapasını açın.
Boşaltma tapasını contasıyla birlikte yeniden takın ve iyice sıkın.
Yeni hidrolik yağ ile doldurun. (içerik: teknik verilere bakın) ve yağ ölçüm çubuğu ile yağ seviyesini kontrol edin. Yağı değiştirdikten sonra, yakacak odun ayırcıyı gerçekten yarmadan birkaç kez çalıştırın.
Dikkat! Yağ deposuna hiçbir kir parçacığı giremez.
Kullanılmış yağı yerel kullanılmış yağ toplama merkezinde uygun şekilde bertaraf edin. Atık yağların toprağa boşaltılması veya atıklarla karıştırılması yasaktır.
HLP 32 serisi yağları tavsiye ediyoruz.
Şanzıman yağı değişimi (Res. 20)
Şanzıman fabrikada SAE90 dişli yağı ile doldurulmuştur. İlk 50 çalışma saatinden sonra şanzıman yağını boşaltın ve belirtilen şekilde yeni yağ ile değiştirin.
Bir sonraki yağ değişimi her 250 çalışma saatinde veya her altı ayda bir (hangisi önce gerçekleşirse) yapılmalıdır.
- Tahrik mili koruyucu kapağını çıkarın ve şanzımanın altına yeterince büyük bir kap yerleştirin.
- Önce yağ boşaltma tapasını (19) ve ardından yağ doldurma deliğini (17) açın ve yağı tamamen boşaltın.
- Yağ boşaltma tapasını yeni bir contayla kapatın ve bir huni kullanarak doldurma deliğine, gözetleme camının (18) alt kenarı neredeyse yağla kaplanana kadar yeni SAE90 dişli yağı doldurun.
Yağ seviyesini her 8 saatte bir kontrol edin. Gözetleme camının (18) alt kenarı neredeyse yağ ile kaplandığında yağ seviyesi doğrudur.
Hidrolik sistem
Hidrolik sistem yağ tankı, yağ pompası ve kontrol val- finden oluşan kapalı bir sistemdir.
Fabrikada tamamlanmış sistem değiştirilmemeli veya manipüle edilmemelidir.
Yağ seviyesini düzenli olarak kontrol edin.
Yağ seviyesi çok düşükse, yağ pompası hasar görecektir,
Hidrolik bağlantıları ve vida bağlantılarını sızıntılarar karşı düzenli olarak kontrol edin - gerekirse yeniden sıkın.
Bağlantılar ve onarımlar
Elektrik donanımındaki bağlantı ve onarım çalışmaları sadece bir uzman elektrik personeli tarafından yapılabilir.
Sorularınızın olması durumunda lütfen aşağıdaki bilgileri verin:
- Motorun akım türü
- Makine tip etiketinin verileri
• Motor tip etiketinin verileri
Servis bilgileri
Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.
Aşınma parçaları*: Ayırma takozu, hidrolik yağ, şanzıman yağı
* Teslimat kapsamında bulunması zorunlu değildir!
Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.
16. İmha ve yeniden değerlendirme
Ambalaj ile ilgili bilgiler
Ambalaj malzemeleri geri dönüştürülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.
Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler
Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!
- Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
-
Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
-
Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!
- Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.
- Elektrikli ve elektronik eski cihazlar aşağıdaki yerlere ücretsiz olarak teslim edilebilir:
- Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri).
- Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).
- Cihaz başına, kenar uzunluğu maksimum 25 santimetre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.
- Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.
- Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.
- Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.
17. Arıza giderme
Aşağıdaki tabloda hata belirtileri yer almaktadır ve makine doğru çalışmadığı takdirde nasıl çözüm üreteceğiniz anlatılmaktadır. Bu tablo ile sorunu tespit edip gideremediğiniz takdirde yetkili servise başvurun.
| Arıza Olası sebep Yardım | ||
| Hidrolik pompa çalışmıyor Geri | im yok Kablolarda elektrik kaynağı olup | olmadığını kontrol edin |
| Motorun termik şalteri kapanmıştır Motor | gor gövdesi içindeki termik şalteri tekrar açın | |
| Sütun aşağı doğru hareket etmiyor | Düşük yağ seviyesi Yağ seviyesini kontrol edin ve doldurun | |
| Kollardan biri bağlı değil Kolların sabitlenmesini kontrol edin | ||
| Raylardaki kir Sütunu temizleyin | ||
| Motor çalışıyor, ancak sütun aşağı doğru hareket etmiyor | Üç fazlı akım ile motorun yanlış dönüş yönü | Motorun dönüş yönünü kontrol edin ve değiştirin |
| RO | declară următoarea conformitate corespunzător directivelor și normelor UE pentru articolul |
| RS | potvrđuje sledeću usklađenost prema smernicama EZ i norma-ma za artikal |
| TR | Burada açıklanan ürünün geçerli yönetmeliklere ve standartlara uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ediyoruz. |
Marke / Brand / Marque: SCHEPPACH
Art.-Bezeichnung:
Article name:
Nom d'article:
Apaçık kusurları malların alınmasından 8 gün içinde bildirilmesi gerekir, aksi takdirde alıcı bu talepleri hakkı olarak kendimizi üretmek değil bu parça için, biz, sadece teminat olun. Alıcıya yeni kusurları için tüm talepler kaybeder. Biz ücretsiz, yararsız olmalıdır malzeme veya essçilik üst üste parçaların yerleştirilmesi için maliyetleri. Dönüşüm ve azaltma iddiaları ve diğer tazminat talepleri saptanabilir bu süre içinde her bir parça takmadan böyle bir şekilde teslim tarihinden itibaren zınnidahil değildir. garanti süresine uygun tedavi ile makinelerde bir garanti veriyoruz. Biz tedarikçiler karşı garanti
